KASUTUSJUHEND Pure 120c HSM
1 Sümbolite selgitused ja ohutusjuhised
Ohutus- ja hoiatusjuhised tähistavad olukordi, kus inimesed võivad saada vigastada või tekib varakahju, ja kirjeldavad ohu vältimiseks vajalikke meetmeid.
Ohumärk märgusõnaga HOIATUS ja halli taustaga tekst hoiatavad teid raskete või eluohtlike vigastuste eest.
TÄHELEPANU
juhib tähelepanu võimalikule varakahjule.
Sümbol Märkus
tähistab masina efektiivseks ja riskivabaks kasutamiseks vajalikku teavet.
Ohutusjuhised
Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke see hilisema kasutamise tarbeks kindlas kohas ning andke see järgmistele kasutajatele edasi.
Pidage silmas kõiki paberipurustajale pai- gutatud ohutusjuhiseid.
Vigastusoht teravate nugade tõttu!
Ärge pistke kätt paberi toiteava pilusse.
Vigastusoht sissetömbamisel!
Hoidke lahtised juuksed, avar riietus, lipsud, sallid ning kaelaja käeketid paberipurustaja lõikeavast eemal. Ärge purustage kergesti keerduvaid materjale, nagu nt paelu, nööre, plastkilet.
Põletusoht!
Ärge kasutage kergsüttivaid aineid sisaldavaid puhastusva- hendeid või survepihusteid. Need ained võivad süttida.
Ohtlik lastele ja teistele inimes- tele!
Masinat ei tohi kasutada füüsilise, sensoorse ega vai-mupuudega isikud (sealhulgas alla 14aastased lapsed) ega isikud, kellel puuduvad vastavad teadmised ja koge-mused, välja arvatud juhul, kui neid jälgib nende ohutuse eest vastutav isik või kui nimetatud isik on neid eelnevalt masina kasutamise osas juhendanud. Lapsi tuleb valvata, et nad seadmega ei mängiks.
Elektrivooluga seotud oht!
Ohtlik toitepinge!
Masina vale käsitsemisega kaasneb elektrilöögi oht.
- Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi.
Lülitage paberipurustaja kahjustuste või mittenõuetekohase toimimise korral, samuti asukoha vahetamiseks või puhastamiseks
välja ja tömmake selleks toitepistikust.
- Vältige vee sattumist paberipurustajasse. Ärge pistke toitekaablit ega -pistikut vette. Ärge kunagi puudutage toitepistikut märgade kätega.
- Toitepistiku lahutamiseks pistikupesast ärge tömmakse seda kunagi juhtmest, vaid võtke alati kinni toitepistikust endast.
2 Sihipärane kasutamine, garantii
Paberipurustaja on ette nähtud paberi ning kliendi- ja pangakaartide tükeldamiseks. Tugev lõikemehhanism on vastupidav klammerdaja- ja kirjaklambrite suhtes.
Paberipurustaja garantiiaeg on 2 aastat. Karastatud terasest lõiketeradele kehtib garantii kogu paberipurustaja eluea jooksul (HSM Lifetime Warranty). Kulumine, mitte-asjakohasest käsitsemisest tekkinud kahju või kolmandate isikute poolt tehtud muudatused ei kuulu garantii alla.
HSM garanteerib varuosade tarnimise kuni 10 aastat pärast antud mudeli tootmise lõpetamist.

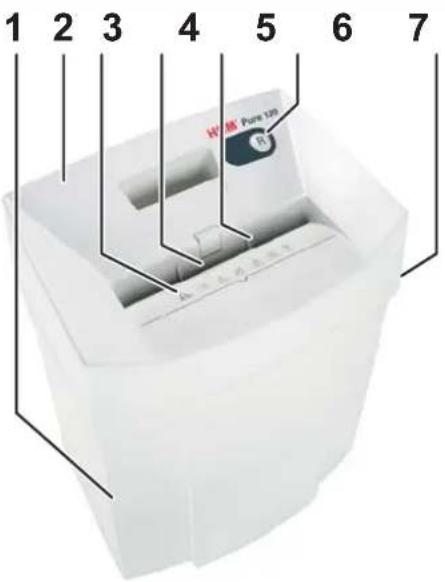

3 Ülevaade
2 Lõikepea
3 Ohutusjuhised, ohutuskate
4 Sisestuspilu paberi ja kliendi/-panga-kaartide sisestamiseks
5 Käivitusmehhanism
6 Tagasikäiguklahv R: tagasikäik
7 Tüübisilt lõikepea alumisel poolel
4 Tarnekomplekt
• Töövalmis paberipurustaja karbis
- Toitejuhe
• 1 pudel lõikeploki spetsiaalõli (50 ml) tükeldavatele seadmetele
- Kasutusjuhend
Tarvikud
• Lõikeploki spetsiaalõli (250 ml) tellimisnumber 1.235.997.403
Klienditeeninduse aadressid leiate leheküljelt 116.
5 Kasutuselevött 6 Kasutamine
HOIATUS
Ohtlik toitepinge!
sega kaasneb elektrilöögi oht.
- Kasutage seadet ainult kuivades siseruumides. Ärge kasutage seadet kunagi niisketes ruumides või vihma käes.
- Hoidke seade, toitepistik ja toitekaabel eemal lahtisest tulest ja kuumadest pindadest. Öhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel.
- Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.
- Veenduge enne pistiku sisestamist, et vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil.
- Ühendage tarnekomplekti kuuluv toitekaabel paberipurustaja tagapaneeliga ja pistke toitepistik nõuetekohaselt paigaldatud pistikupessa.
- Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „I”.

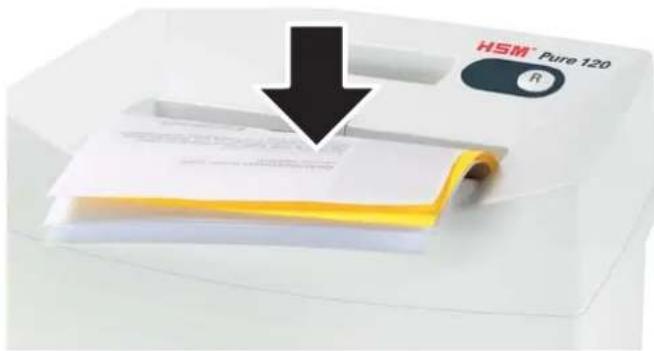

Paberi purustamine
Umbes 3 sekundit pärast viimase paberi purustamist lülitub paberipurustaja auto-maatselt välja ja jääb ooterežiimile.
Krediit- ja kliendikaartide hävitamine
- Sisestage kaardid niiviisi sisestuspilusse, et käivitus-seiskamisautomaatika saab kaarte tuvastada.
Palun pöörake tähelepanu keskkonnale ja käidelge erinevaid materjale eraldi.
Paberipurustaja väljalülitamine
- Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „0”.
7 Törgete körvaldamine
Märkus:
Turvaelement on varustatud puutumiskait-sega. Paberipurustaja lülitub välja, kui te vajutate turvaelemendile.
Paberiummistus
Olete korraga masinasse pannud liiga palju pabereid.
- Lõikeseade töötab mõni sekund tagurpidi ja lükkab paberi välja.
Vajadusel vajutage veel reverseerimisklahvi „R“, et paberivirn välja võtta.
- Poolitage paberipakk.
- Pange paberid üksteise järel purustajasse.
Märkus:
Kui paberivirn on kuni ummistuseni suuremas osas juba sisse tömmatud, võite reverseerimisklahvi „R” hoida vajutatuna ka kauem kui 3 sekundit. See paneb lõike-seadme taas tööle edasisuunas ja hävitab ülejäänud paberi.
Jäätmekast on täis
Kontrollige regulaarselt jäätmekasti täiteta- set.
TÄHELEPANU
Tühjendage jäätmekast viivitamata, sest mitmekordsel paberikuhja allasurumisel vöib tekkida törkeid löikemehhanismi töös.
Korpuse ülaosasse on vormitud haar- desüvend, mis lihtsustab teil lõikepea ülestõstmist jäätmekastilt.
Teiste törgete puhul kontrollige palun enne klienditeenindusega kontakteerumist, kas lõikepea assetseb korralikult jäätmekastil. Kui mootor on ülekoormatud, laske paberipurustajal enne järgmist kasutamist 15 – 20 min jahtuda.
8 Puhastus ja hooldus
HOIATUS
Ohtlik toitepinge!
Masina vale käsitsemisega kaasneb elektrilöögi oht.
Lülitage paberipurustaja asukoha vahetamiseks või puhastamiseks välja ja tömmake selleks toitepistikust.
Hooldustöid, mille käigus tuleb korpuse kaas eemaldada, on lubatud teha vaid HSM-i kliendi- teenindusel ja meie lepingupartnerite hooldustehnikutel. Klienditeeninduse aadressid leiate leheküljelt 116.
Puhastage paberipurustajat ainult pehme lapi ja örnatoimelise seebilahusega. Seejuures ei tohi vesi sattuda seadme sisemusse.
tühjendamist. Kasutage selle jaoks HSM-lõi-keploki spetsiaalset öli.
- Pritsige paberi sisestusava kaudu spetsiaalset öli kogu lõikerullikule.
- Kasutage start-stopp-automaatikat ja laske lõikeseadmel ilma paberitoiteta töötada.
▶ Eralduvad paberitolm ja -osakesed.
9 Jäätmekäitlus / taaskasutus
Vanad elektri- või elektroonika-seadmed sisaldavad veel mitmesugust väärtuslikku materjali, ent neis sisaldub ka talitluseks ja ohutuseks vaja läinud kahju-likke aineid. Vale jäätmekäitluse või käsitsemise korral võivad need ohustada
inimeste tervist ja keskkonda. Ärge suunake vanu seadmeid kunagi olmejäätmetesse. Järgige parajasti kehtivaid eeskirju ja kasutage elektri- ja elektroonikaseadmete tagastamise ja taaskasutuse kogumispunkte. Suunake ka köik pakendimaterjalid keskkonnasöbralikku jäätmekäitlusse.
10 Tehnilised andmed
| Purustamisviis Ribastamine Tükeldamine | ||
| Purustatud tüki suurus (mm) 3,9 4 x 25 | ||
| Turvatase DIN 66399 P-2, T-2, E-2 P-4, T-4, E-3, F-1 | ||
| Purustamisjõudlus* (leht) DIN A4 70 g/m ^2 80 g/m ^2 | 12 - 1410 - 12 | 6 - 75 - 6 |
| Kaal | 4,0 kg | 4,5 kg |
| Võimsus maksimaalse lehtede arvu puhul | 300 W | 120 W |
| Müratase (tühikäigul / koormusel) | 58-60 dB(A) / 63-64 dB(A) | 52-53 dB(A) / 60-63 dB(A) |
| Lõikeava laius | 225 mm | |
| Purustamiskiirus | 44 mm/s | |
| Elektriühendus | 215 - 240 V, 50 - 60 Hz110 - 130 V, 50 - 60 Hz | |
| Käitusviis | Lühiajaline käitus | |
| Tööaeg | 3 min | |
| Seisuaeg | 30 min | |
| Kasutuskoha keskkonnatingimused:temperatuursuhteline niiskuskõrgus merepinnast | -10°C kuni +25°Cmaks. 90%, mittekondenseerivmaks. 2000 m | |
| Mõõdud L x S x K (mm) | 366 x 258 x 455 | |
| Jäätmekasti maht | 20 l | |
* Lehtede maksimaalne arv (DIN A4, 70 g/m² või 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Etteantud võimsusandmed määratakse uue, õlitatud lõikeseadme ja külma mootoriga. Etteantust nõrgem võrgupinge või muu võrgusagedus võivad põhjustada väiksemat lehtede purustamisvõimsust ja suuremat töötamismüra. Lehtede purustamisvõimsus võib erineda olenevalt paberi struktuurist ja omadustest ning paberi sisestamisviisist.
Paberipurustaja vastab järgmistele asjakohastele Euroopa Liidu ühtlustamisalastele öigusaktidele:
• madalpingedirektiiv 2006/95/EÜ
• elektromagnetilise ühilduvuse direktiiv 2004/108/EÜ
- teatavate ohtlike ainete elektri- ja elektroonikaseadmetes kasutamise piiramist käsitlev direktiiv 2011/65/EÜ
Tootjalt võib nõuda EL-i vastavussertifi kaadi esitamist.
