Typ produktu	Odsávač pary (verzia vonkajší odvod alebo vnútorný recirkulácia)
Značka	Samsung
Model	NK24N1331IS
Kategória	Kuchynský odsávač pary
Elektrické napájanie	220-240 V, 50 Hz
Výkon žiaroviek	3 W, pätica E14, 220-240 V
Typ inštalácie	Zabudovateľný do nábytku
Minimálna vzdialenosť od varnej dosky	50 cm (elektrická) / 65 cm (plynová alebo kombinovaná)
Hlavné funkcie	Odsávanie s 3 rýchlosťami (predvolená, stredná, maximálna), osvetlenie ZAP/VYP
Konfigurácia odvodu	Verzia odsávacia (vonkajší odvod) alebo filtračná verzia (recirkulácia s uhlíkovým filtrom)
Protitukový filter	Kovový, umývateľný v umývačke riadu (odporúča sa mesačné čistenie)
Uhlíkový filter	Aktívny, výmena každé 4 mesiace (nečistiteľný, neregenerovateľný)
Vonkajšia údržba	Vlhká handrička s neutrálnym tekutým čistiacim prostriedkom, bez alkoholu ani abrazívnych prostriedkov
Dôležité bezpečnostné pokyny	Pred údržbou odpojte, používajte rukavice, neflambujte pod odsávačom, nepoužívajte bez filtra
Dostupné náhradné diely	Žiarovky (E14, 3W) a uhlíkové filtre cez servis Samsung
Normy zhody	Bezpečnosť: EN/IEC 60335-1, EN/IEC 60335-2-31; Výkon: EN/IEC 61591; EMC: EN 55014-1, atď.
Určené použitie	Domáce, na odsávanie dymu a pary pri varení

Často kladené otázky - NK24N1331IS SAMSUNG

Aká je minimálna vzdialenosť medzi odsávačom a varnou doskou?

Minimálna vzdialenosť je 50 cm pre elektrický sporák a 65 cm pre plynový alebo kombinovaný sporák. Tieto vzdialenosti je nevyhnutné dodržiavať, aby bola zaistená bezpečnosť.

Ako čistiť protitukové filtre?

Kovové protitukové filtre sa musia čistiť raz za mesiac. Môžete ich umyť ručne neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a krátkom cykle. Umývačka riadu môže spôsobiť zmenu farby, ale neovplyvňuje výkon.

Kedy treba vymeniť uhlíkový filter?

Uhlíkový filter sa musí vymeniť najneskôr každé 4 mesiace, pretože ho nemožno čistiť ani regenerovať. Trvanie závisí od frekvencie používania a čistoty protitukového filtra.

Ako vymeniť žiarovku odsávača?

Odpojte spotrebič. Počkajte, kým žiarovky vychladnú. Úplne vysuňte zásuvku a odstráňte saciu mriežku. Vymeňte chybnú žiarovku za novú typu E14, 3 W, 220-240 V (35x102 mm). Mriežku namontujte späť.

Môžem používať odsávač bez filtrov?

Nie, nikdy nepoužívajte odsávač bez správne namontovaných protitukových filtrov. Hrozí riziko požiaru a úrazu elektrickým prúdom. Uhlíkové filtre sú potrebné v recirkulačnej verzii.

Ako si vybrať medzi odsávacou a filtračnou verziou?

V odsávacej verzii je vzduch odvádzaný von potrubím (nie je súčasťou dodávky). Vo filtračnej verzii je vzduch recirkulovaný po prechode cez uhlíkový filter (kúpiť samostatne). Vyberte podľa vašej inštalácie a prítomnosti vonkajšieho odvodu.

Čo robiť, ak osvetlenie nefunguje?

Najprv skontrolujte, či sú žiarovky správne vložené. Ak problém pretrváva, kontaktujte zákaznícky servis. Používajte iba žiarovky uvedeného typu (E14, 3W).

Ako nastaviť rýchlosť odsávania?

Použite tlačidlá na ovládacom paneli: POWER aktivuje predvolenú rýchlosť, '2' pre strednú rýchlosť, '3' pre maximálnu rýchlosť. Opätovným stlačením POWER vypnete.

Môžem umývať uhlíkový filter?

Nie, uhlíkový filter nemožno čistiť ani regenerovať. Je potrebné ho vymeniť. Nasýtenie sa prejaví, keď pachy nie sú dostatočne absorbované.

Kde si môžem kúpiť náhradné diely (filtre, žiarovky)?

Uhlíkové filtre a náhradné žiarovky sú k dispozícii v zákazníckom servise Samsung alebo na ich webovej stránke. Kontaktné údaje nájdete na poslednej strane návodu.

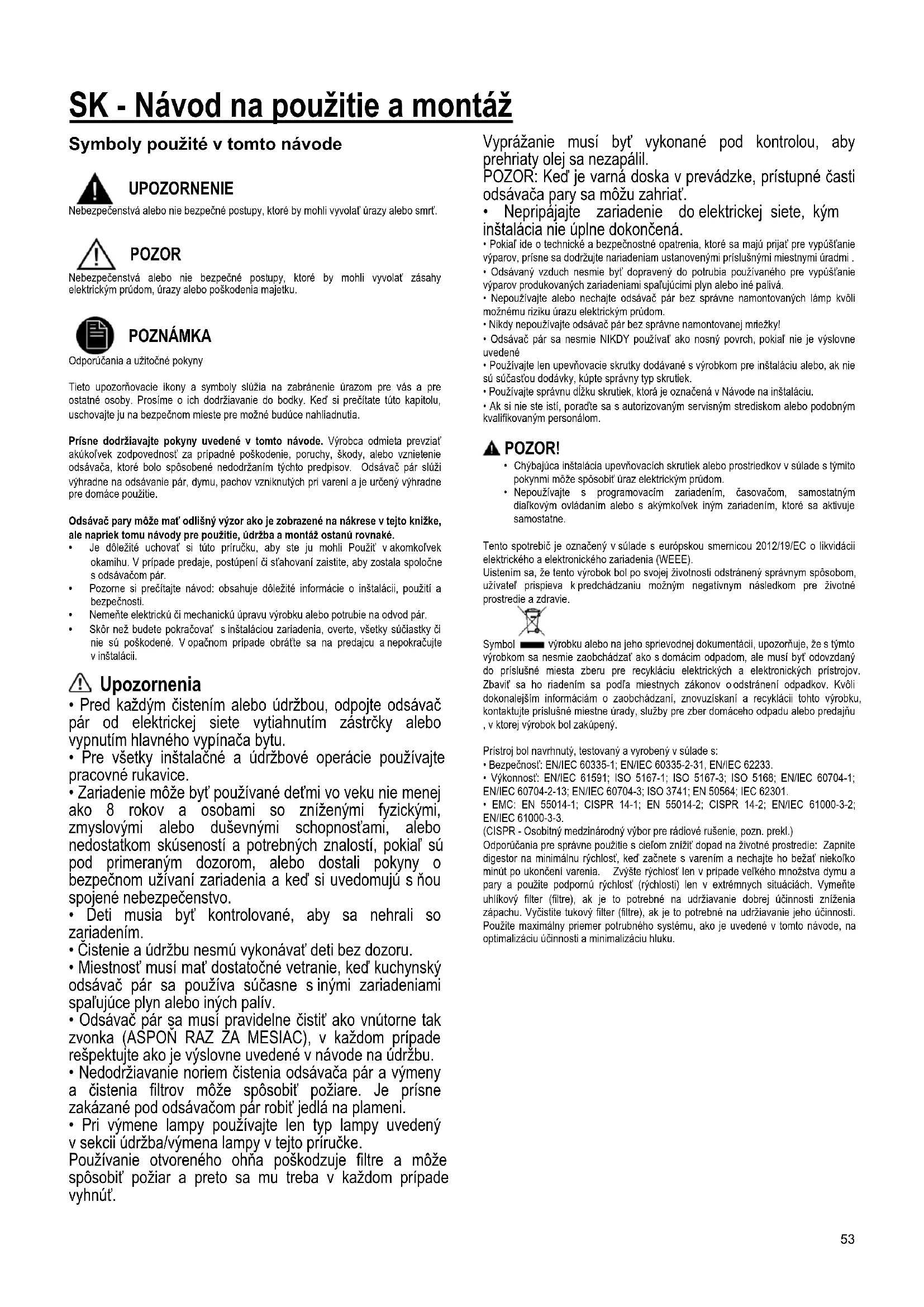

NÁVOD NA OBSLUHU NK24N1331IS SAMSUNG

Nebezpečenstvá alebo nebezpečné postupy, ktoré by mohli vyvolať úrazy alebo smrť.

POZOR

Nebezpečenstvá alebo nebezpečné postupy, ktoré by mohli vyvolať zásahy elektrickým prúdom, úrazy alebo poškodenia majetku.

POZNÁMKA

Odporúčania a užitočné pokyny

Tieto upozorňovacie ikony a symboly slúžia na zabránenie úrazom pre vás a pre ostatné osoby. Prosíme o ich dodržiavanie do bodky. Keď si prečítate túto kapitolu, uschovajte ju na bezpečnom mieste pre možné budúce nahliadnutia.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pár môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpení či sťahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. • Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.

- Deti musia byť kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne s inými zariadeniami spaľujúcimi plyn alebo iné palivá.

- Odsávač pár sa musí pravidelne čistiť zvnútra aj zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte pokyny uvedené v návode na údržbu.

- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiare. Je prísne zakázané pripravovať jedlá na otvorenom plameni pod odsávačom pár.

- Pri výmene žiarovky používajte len typ žiarovky uvedený v sekcii údržba/výmena žiarovky v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pár sa môžu zahriať.

- Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.

• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.
• Nepoužívajte odsávač pár bez správne namontovaných žiaroviek kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Odsávač pary je zhotovený na odsávanie dymov a pár pochádzajúcich z varenia a je určený iba na domáce použitie.

Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom na čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

⚠ UPOZORNENIE!

Odťahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

⚠ UPOZORNENIE!

Ak je odsávač pary vybavený uhlíkovými filtrami, tie musia byť odstránené.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odťahové potrubie.

! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám prierezu vedenia odťahu.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. Na použitie digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívneho uhlia.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Montáž

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/y s aktívnym uhlím – ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.

Tento typ digestora musí byť vstavaný do závesnej skrinky alebo do inej podpory.

Údržba

Čistenie

Pri čistení je potrebné použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Pre všetky operácie údržby používajte pracovné rukavice.

Protitukový filter

Obr. 2-11

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 10

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom používaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný. Vyberte tukový filter.

Priložte na každú stranu filter s uhlíkom a zaveste ho na digestor.

Vložte opäť tukové filtre.

Uhlíkový filter si môžete kúpiť na webovej stránke Asistenčnej služby alebo v Asistenčných centrách spoločnosti Samsung. Odvolajte sa na informácie uvedené na poslednej strane tohto návodu.

Výmena žiaroviek

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Vytiahnite vysúvaciu zásuvku.

Aby ste sa dostali k miestu žiarovky, vyberte odsávaciu mriežku.

Vyberte poškodenú žiarovku a vymeňte ju za novú (pozrite si tabuľku uvedenú nižšie):

Žiarovka	Výkon (W)		Spoj
	3		E14
Napätie (V)		Vel’kost’ (mm)
220-240		35x102 (Priemer x dížka)
Kód ILCOS D(v súlade s IEC 61231)
DRBB/C-3-220-240-E14-35/102

Namontujte späť mriežku.

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis, overte správne nasadenie žiaroviek do sedla.

Činnosť

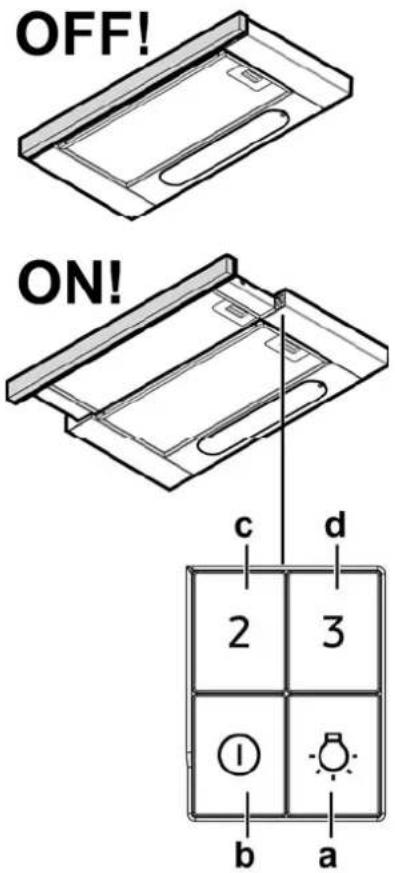

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

a. Svetlá ON/OFF Stlačte tlačidlo Svetlá a žiarovky sa rozsvietia. Znova stlačte tlačidlo Svetlá a žiarovky sa vypnú.

b. Zapnutie/vypnutie odsávania Stlačte tlačidlo POWER a aktivuje sa odsávanie pri prednastavenej rýchlosti. Stlačte znova pre vypnutie odsávania.

c. Stredná rýchlosť Stlačte tlačidlo „2“ a odsávanie sa aktivuje pri strednej rýchlosti.

d. Maximálna rýchlosť Stlačte tlačidlo „3“ a odsávanie sa aktivuje pri maximálnej rýchlosti.
