NK36C5070DS - Kuchynský digestor SAMSUNG - Bezplatný návod na obsluhu

Značka	Samsung
Model	NK36C5070DS
Typ produktu	Kuchynský digestor
Použitie	Domáce
Typ inštalácie	Nástenná alebo stropná
Verzia odsávania	Odsávacia (vonkajšia) alebo filtračná (recirkulácia) s uhlíkovým filtrom
Počet rýchlostí	4 (rýchlosť 1, 2, 3, Boost)
Časovač	Áno, automatické vypnutie po nastaviteľnom čase
Osvetlenie	Integrované LED
Tukový filter	Kovový filter umývateľný v umývačke riadu
Uhlíkový filter	Voliteľný, pre verziu recirkulácie, vymieňať každé 4 mesiace
Indikátor nasýtenia tukového filtra	Áno, po 40 hodinách prevádzky (LED L1 bliká)
Indikátor nasýtenia uhlíkového filtra	Áno, po 160 hodinách prevádzky (LED L2 bliká)
Minimálna inštalačná vzdialenosť (elektrická)	50 cm medzi varnou doskou a digestorom
Minimálna inštalačná vzdialenosť (plynová)	65 cm (alebo viac podľa pokynov výrobcu sporáka)
Elektrické napájanie	Napätie podľa výrobného štítku (typicky 220-240 V ~ 50/60 Hz)
Typ ovládania	Mechanické tlačidlá (T1 až T5)
Funkcia Boost	Rýchlosť 4 (Boost) s časovačom 5 minút, potom automatický návrat na rýchlosť 3
Odporúčané čistenie	Čistiť digestor a filtre najmenej raz za mesiac
Výmena žiaroviek	Autorizovaný technik (LED nie je vymeniteľná používateľom)

Často kladené otázky - NK36C5070DS SAMSUNG

Ako resetovať indikátor nasýtenia tukového filtra?

Podržte tlačidlo T1 stlačené na 3 sekundy, keď je digestor zapnutý. LED L1 prestane blikať a digestor sa vypne.

Ako čistiť kovový tukový filter?

Čistite tukový filter raz za mesiac pomocou neagresívnych čistiacich prostriedkov, ručne alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Na demontáž potiahnite pružinovú rukoväť.

Ako vymeniť aktívny uhlíkový filter?

Uhlíkový filter je potrebné vymeniť najneskôr každé 4 mesiace. Na demontáž otočte upevňovacie gombíky o 90°. Na montáž najprv zaveste na zadnú stranu kovového jazýčka, potom vpredu pomocou gombíkov.

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Pre elektrické sporáky je minimálna vzdialenosť 50 cm. Pre plynové alebo kombinované sporáky je to 65 cm, pokiaľ výrobca sporáka neuvádza inak.

Ako používať časovač automatického vypnutia?

Stlačte tlačidlo T4, keď digestor pracuje. Časovač sa aktivuje a digestor sa vypne po nastavenom čase. Režim časovača môžete opustiť stlačením T2 (zníženie rýchlosti), T3 (zvýšenie rýchlosti) alebo T4 (udržanie rýchlosti).

Ako aktivovať indikátor nasýtenia uhlíkového filtra?

Prepnte digestor do vypnutého režimu (OFF) a podržte tlačidlá T2+T3 stlačené na 3 sekundy. LED L1 bliká, potom LED L1 a L2 blikajú až do potvrdzujúceho pípnutia.

Môžem používať digestor bez uhlíkového filtra?

Áno, ak používate digestor v odsávacej verzii (vonkajší odvod). Uhlíkový filter je potrebný iba pre filtračnú verziu (vnútorná recirkulácia).

Ako vymeniť LED žiarovku digestora?

LED žiarovky nie sú vymeniteľné používateľom. Pre výmenu kontaktujte autorizovanú technickú podporu.

Čo robiť, ak digestor neštartuje?

Najprv skontrolujte elektrické napájanie (zásuvka a istič). Uistite sa, že digestor je správne zapojený a kábel nie je poškodený. Ak problém pretrváva, kontaktujte popredajný servis.

Ako používať funkciu Boost?

Stlačte tlačidlo T3 na zvýšenie rýchlosti až na rýchlosť 4 (Boost). Rýchlosť Boost zostane aktívna 5 minút, potom sa digestor automaticky vráti na rýchlosť 3.

NÁVOD NA OBSLUHU NK36C5070DS SAMSUNG

Boost (časovaná) led L4 bliká

Nebezpečenstvá alebo nie bezpečné postupy, ktoré by mohli vyvolat'úrazy alebo smrt'.

POZOR

Nebezpečenstvá alebo nie bezpečné postupy, ktoré by mohli vyvolat zásahy elektrickým prúdom, úrazy alebo poškodenia majetku.

POZNÁMKA

Odporúčania a užitočné pokyny

Tieto upozorňovacie ikony a symboly slúžia na zabránenie úrazom pre vás a pre ostatné osoby. Prosíme o ich dodržiavanie do bodky. Ked' si prečítate túto kapitolu, uschovajte ju na bezpečnom mieste pre možné budúce nahliadnutia.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

• Je dôležité uchovat' si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
  • Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovat' s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byt' používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial' sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú s ňou spojené nebezpečenstvo.

- Deti musia byt' kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnost musí mat dostatočné vetranie, ked kuchynský odsávač pár sa používa súčasne s inými zariadeniami spalujúce plyn alebo iných palív.

- Odsávač pár sa musí pravidelne čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit požiare. Je prisne zakázané pod odsávačom pár robit jedlá na plameni.

- Pri výmene lampy používajte len typ lampy uvedený v sekcií údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil. POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.
• Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi

- Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

▲ POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit' úraz elektrickým prúdom.

- Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

- Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

- Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené

- Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.

- Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.

- Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

▲ POZOR! Nepoužívajte s programovacím zariadením, časovačom, samostatným dialkovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC - UK SI 2013 No.3113 o likvidácii elektrického a elektronického zariadenia (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácií, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzlskaní a recyklácií tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlost’ len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost’ (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Viac informácií o ochrane životného prostredia a regulačných povinnostiach týkajúcich sa konkrétnych výrobkov spoločnosti Samsung, napríklad REACH, OEEZ alebo batérií, nájdete na webovej stránke:

Odsávač pary je zhotovený pre odsávanie dymov a pár pochádyajúcich z varenia a je určený iba pre domácu potrebu.

Digestor je možné použit s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypušťané von prostrednictvom výfukového potrubia upevneného na spojovacej prírube.

⚠ UPOZORNENIE!

Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpít.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

⚠ UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odt'ahové potrubie

! Používajte odťahové potrubie s čo najmenšim počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktivneho uhlia.

Montáž

- Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byt menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadiť.

Sietové napätie musí zodpovedat' napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial' je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v lahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokial' odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v lahko dosiahnutel'nom priestore aj po prevedení montáže, je nutné použit' dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE! Skôr než opät' napojíte obvod digestora na sietové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sietový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/y s aktivnym uhlím – ak sa dodávajú (vid' prislušný odstavec). Je potrebné ich namontovat' spät' v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so šraubami, záruky atd.), prípadne ich vyberte a uschovajte.

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradit' sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe akého typu je stena/strop. Stena/strop musí byt dostatočne mohutná, aby udržala hmotnosť odsávača pary.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú štandardne dodávané a je potrebné ich zakúpiť samostatne.

Údržba

Čistenie

Pri čistení je treba použit' VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Pre všetky operácie údržby používajte pracovné rukavice.

Protitukový filter

Obr. 14-32

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nizkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Uholný filter (iba pre filtračnú verziu)

Obr. 31

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasyteľnosť uhoľného filtru sa odhaluje iba po viac-menej predlženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť zásobník maximálne každé štyri mesiace (alebo keď upevnovací systém nasýteľnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť).

NEMÔŽE byť umývaný alebo regenerovaný.

Montáž:

Zavesit' uholno-aktivny filter najprv zozadu na kovový háčik odsávača pary, potom zpredu s dvoma rúčkami.

Odmontovanie:

Vybrat' uhol'no-aktívny filter otočením ručiek, ktoré ho upevňujú o odsávač pary o 90°.

Uhlíkový filter si môžete kúpiť na webovej stránke Asistenčnej služby alebo v Asistenčných centrách spoločnosti Samsung. Odvolajte sa na informácie uvedené na poslednej strane tohto návodu.

Výmena žiaroviek a/alebo ovládacieho ústroja

Odsávač pary je vybavený systémom osvetlenia založenom na technoloógii LED. Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dhlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.

Pre výmenu, obrátiť sa na technický servis.

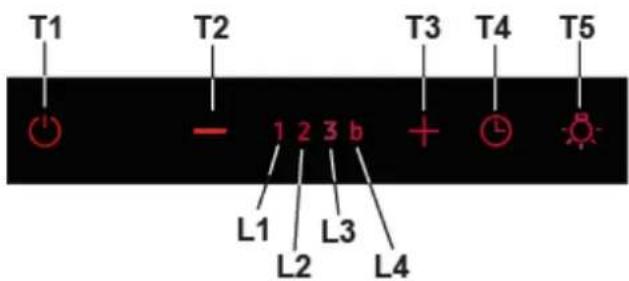

Činnost'

So zapnutým odsávačom pár pri akejkoľvek rýchlosti stlačením tlačidla T1 sa odsávač pár vypne.

T2. Zníženie rýchlosti

Stlačením tlačidla „T2“ sa dosiahne zníženie rýchlosti z rýchlosti 4 (Boost) na rýchlost’ 1.

T3. Zvýšenie rýchlosti

Stlačením tlačidla (odsávač pár v stave ON) sa zvýši rýchlost' motora z rýchlosti 1 na rýchlost' Boost (časovaná).

Rýchlost' 1 led L1

Rýchlost' 2 led L2

Rýchlost' 3 led L3

Boost (časovaná) led L4 blikajúca

Poznámka: Rýchlosť 4 (Boost časovaná) zostane v činnosti 5 minút, potom

odsávač pár automaticky nastaví rýchlosť 3.

T4. Časovanie rýchlostí

Časovanie je takto rozdelené:

Rýchlost' 1 - 20 minút (led L1)

Rýchlost' 2 - 15 minút (led L2)

Rýchlost' 3 - 10 minút (led L3)

Boost - 5 minút (led L4 blikajúca)

Počas časovanej prevádzky stlačením tlačidla T2 odsávač pár vystúpi z

Stlačením tlačidla T4 odsávač pár vystúpi z časovaného režimu a zachová nastavenú rýchlost.

T5. Svetlá ON/OFF

Kontrola a konfigurácia signalizácie nasýtenia filtrov:

Signalizácia tukového filtra

Po 40 hodinách prevádzky led L1 bliká.

Ked' sa objaví táto signalizácia, vykonajte údržbu tukového filtra.

Pre vynulovanie signalizácie podržte stlačené tlačidlo T1 na 3". (odsávač pár v stave ON).

Led L1 prestane blikat' a odsávač pár sa vypne (OFF).

Signalizácia uhlíkového filtra

Po 160 hodinách prevádzky led L2 bliká.

Ked' sa objavi táto signalizácia, vykonajte údržbu uhlíkového filtra.

Pre vynulovanie signalizácie podržte stlačené tlačidlo T1 na 3". (odsávač pár v stave ON).

Led L2 prestane blikat' a odsávač pár sa vypne (OFF).

V prípade súčasnej signalizácie oboch filtrov led L1 a L2 budú striedavo blikat.

Vynulovanie sa uskutoční vykonaním vyššie opísaného postupu dvakrát.

Vykonanie prvýkrát vynuluje signalizáciu uhlíkového filtra, vykonanie druhýkrát vynuluje signalizáciu tukového filtra.

V štandardnom režime signalizácia uhlíkového filtra nie je aktívna.

V prípade, ak sa použije odsávač pár vo filtračnej verzii, je potrebné zapnút signalizáciu uhlikového filtra.

Aktivácia signalizácie uhlíkového filtra:

Odsávač pár uvedte do polohy OFF a podržte stlačené tlačidlo T2+T3 na 3".

Led L1 a L2 budů blikat' až do vydania pípnutia, ako potvrdenia vykonanej aktivácie; odsávač pár sa vráti do polohy OFF.

Deaktivácia signalizácie uhlíkového filtra:

Odsávač pár uvedte do polohy OFF a podržte stlačené tlačidlo T2+T3 na 3".

Led L1 bude blikat' až do vydania pípnutia, ako potvrdenia vykonanej deaktivácie; odsávač pár sa vráti do polohy OFF.
