NK24N1331IS - Kuhinjska napa SAMSUNG - Brezplačna navodila za uporabo

Vrsta izdelka	Aspiratorska napa (različica z odvodom na prosto ali notranjim kroženjem)
Znamka	Samsung
Model	NK24N1331IS
Kategorija	Kuhinjska napa
Električno napajanje	220-240 V, 50 Hz
Moč svetilke	3 W, grlo E14, 220-240 V
Vrsta namestitve	Vgradna v omarico
Najmanjša razdalja od kuhalne plošče	50 cm (električna) / 65 cm (plinska ali mešana)
Glavne funkcije	Odsesavanje s 3 hitrostmi (privzeta, srednja, največja), vklop/izklop osvetlitve
Konfiguracija odvoda	Odsesovalna različica (odvod na prosto) ali filtrirna različica (kroženje z ogljenim filtrom)
Filter proti maščobam	Kovinski, pomivanje v pomivalnem stroju (priporočljivo mesečno čiščenje)
Ogljeni filter	Aktivni, menjava vsake 4 mesece (ni pralen, ni obnovljiv)
Vzdrževanje zunanjosti	Vlažna krpa z nevtralnim tekočim detergentom, brez alkohola ali abrazivov
Pomembna varnostna navodila	Izvlecite vtič pred vzdrževanjem, uporabljajte rokavice, ne cvrite pod napo, ne uporabljajte brez filtra
Razpoložljivi nadomestni deli	Svetilke (E14, 3W) in ogljeni filtri preko Samsung servisa
Standardi skladnosti	Varnost: EN/IEC 60335-1, EN/IEC 60335-2-31; Delovanje: EN/IEC 61591; EMC: EN 55014-1, itd.
Predvidena uporaba	Gospodinjska, za odsesavanje dima in hlapov pri kuhanju

Pogosto zastavljena vprašanja - NK24N1331IS SAMSUNG

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Najmanjša razdalja je 50 cm za električni štedilnik in 65 cm za plinski ali mešani štedilnik. Te razdalje je treba nujno upoštevati za zagotovitev varnosti.

Kako očistiti filtre proti maščobam?

Kovinske filtre proti maščobam je treba očistiti enkrat mesečno. Lahko jih operete ročno z neagresivnim detergentom ali v pomivalnem stroju pri nizki temperaturi in kratkem ciklu. Pomivalni stroj lahko povzroči razbarvanje, vendar ne vpliva na delovanje.

Kdaj je treba zamenjati ogljeni filter?

Ogljeni filter je treba zamenjati največ vsake 4 mesece, ker ga ni mogoče očistiti ali obnoviti. Trajanje je odvisno od pogostosti uporabe in čistosti filtra proti maščobam.

Kako zamenjati žarnico na napi?

Izvlecite vtič aparata. Počakajte, da se svetilke ohladijo. Popolnoma izvlecite predal in odstranite sesalno rešetko. Pokvarjeno žarnico zamenjajte z novo tipa E14, 3 W, 220-240 V (35x102 mm). Ponovno namestite rešetko.

Ali lahko uporabljam napo brez filtrov?

Ne, nikoli ne uporabljajte nape brez pravilno nameščenih filtrov proti maščobam. To predstavlja nevarnost požara in električnega udara. Ogljeni filtri so potrebni pri različici s kroženjem.

Kako izbrati med odsesovalno in filtrirno različico?

Pri odsesovalni različici se zrak odvaja na prosto skozi kanal (ni priložen). Pri filtrirni različici se zrak reciklira po prehodu skozi ogljeni filter (kupiti posebej). Izberite glede na vašo namestitev in prisotnost zunanjega odvoda.

Kaj storiti, če osvetlitev ne deluje?

Najprej preverite, ali so svetilke pravilno vstavljene. Če težava vztraja, se obrnite na servis. Uporabljajte samo žarnice predpisanega tipa (E14, 3W).

Kako nastaviti hitrost odsesavanja?

Uporabite gumbe na nadzorni plošči: POWER vklopi privzeto hitrost, '2' za srednjo hitrost, '3' za največjo hitrost. Ponovno pritisnite POWER za izklop.

Ali lahko operem ogljeni filter?

Ne, ogljenega filtra ni mogoče očistiti ali obnoviti. Zamenjati ga je treba. Nasičenost se pokaže, ko vonjave niso več pravilno absorbirane.

Kje lahko kupim nadomestne dele (filtre, svetilke)?

Ogljeni filtri in nadomestne svetilke so na voljo pri Samsung servisu ali na njihovi spletni strani. Za kontaktne podatke si oglejte zadnjo stran navodil.

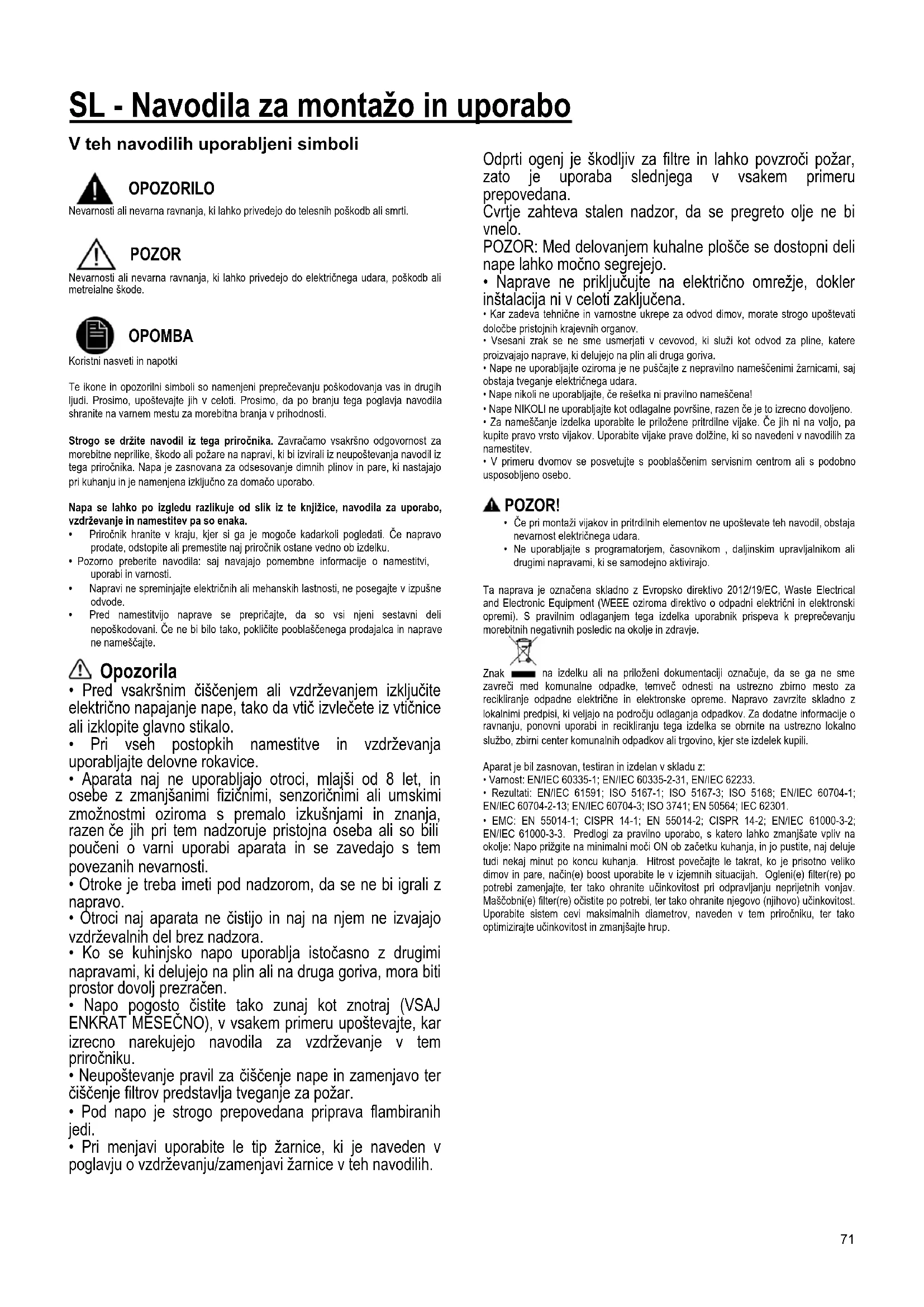

NAVODILA ZA UPORABO NK24N1331IS SAMSUNG

Iskopčajte aparat s električne mreže.

Nevarnosti ali nevama ravnanja, ki lahko privedejo do telesnih poškodb ali smrti.

POZOR

Nevarnosti ali nevarna ravnanja, ki lahko privedejo do električnega udara, poškodb ali metreialne škode.

OPOMBA

Koristni nasveti in napotki

Te ikone in opozorilni simboli so namenjeni preprečevanju poškodovanja vas in drugih ljudi. Prosimo, upoštevajte jih v celoti. Prosimo, da po branju tega poglavja navodila shranite na varnem mestu za morebitna branja v prihodnosti.

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izključno za domačo uporabo.

Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

• Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
• Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode.
• Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

⚠️ Opozorila

- Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo.

- Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice.

- Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen će jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti.

- Ótroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora.

- Ko se kuhinjsko napo uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.

- Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.

- Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.

- Pod napo je strogo prepovedana priprava flambiranih jedi.

- Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler inštalacija ni v celoti zaključena.
• Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, će rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen će je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.
• V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izključno za domačo uporabo.

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Sesalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje učinkov sesanja in močno povečala hrupnost.

Zato za tako delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina.

! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°).

! Izogibajte se izrazitim spremembam smeri cevovoda.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Inštalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 50cm pri električnih štedilnikih in 65cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o inštalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

Montaža

Pred pričetkom namestitve:

- Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. ZA ĆIŠČENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Pri vseh vzdrževalnih posegih nosite delovne rokavice.

Maščobni filter

Sl. 2-11

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno z ne agresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrime značilnosti ostanejo nespremenjene.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

Sl. 10

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhe ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek najmanj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Snemite maščobne filtre.

Na vsako stran namestite ogleni filter, ki ga pritrdite na napo.

Ponovno namestite maščobne filtre.

Nakup oglenega filtra

Ogleni filter lahko kupite prek spletne strani servisne službe ali v servisnih centrih Samsung. Glejte informacije, ki so navedene na zadnji strani teh navodil.

Zamenjava žarnic

Izključite električno napajanje naprave.

Pozor! Preden se žarnic dotaknete, se prepričajte, ali so hladne.

V celoti snemite snemljiv vgradni element.

Snemite prezračevalno mrežo, da omogočite dostop do prostora z žarnicami.

Odstranite poškodovano sijalko ter jo nadomestite z novo (glejte spodnjo preglednico):

Sijalka	Moč (W)		Vznožek
	3		E14
Napetost (V)		Dimenzije (mm)
220-240		35x102 (Premer x Dolžina)
Koda ILCOS D(skladno z IEC 61231)
DRBB/C-3-220-240-E14-35/102

Ponovno namestite rešetko.

Če luč ne bi delovala, preverite pravilno vstavitev žarnic v njihovo ležišče, preden se po pomoč obrnete na servisno službo.

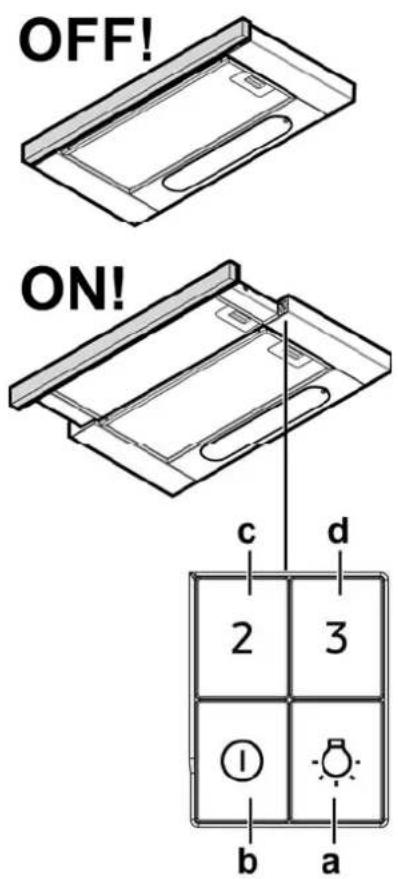

Delovanje

Napa je opremljena s komandno ploščo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošče.

a. VKLOP/IZKLOP luči

Pritisnite gumb Luči in svetilke se vklopijo

Znova pritisnite gumb Luči in svetilke se izklopijo

b. VKLOP/IZKLOP motorja sesanja

Pritisnite gumb POWER in sesanje se aktivira z nastavljeno hitrostjo

Znova pritisnite za izklop sesanja.

c. Srednja hitrost

Pritisnite gumb "2" in sesanje se aktivira s srednjo hitrostjo

d. Največja hitrost

Pritisnite gumb "3" in sesanje se aktivira z največjo hitrostjo.
