NK24N1331IS - Kjøkkenvifte SAMSUNG - Gratis bruksanvisning og manual

Produkttype	Kjøkkenvifte (utblåsingsversjon eller resirkuleringsversjon)
Merke	Samsung
Modell	NK24N1331IS
Kategori	Kjøkkenvifte
Strømforsyning	220-240 V, 50 Hz
Lampestyrke	3 W, sokkel E14, 220-240 V
Installasjonstype	Innebygget i et skap
Minimumsavstand fra koketopp	50 cm (elektrisk) / 65 cm (gass eller blandet)
Hovedfunksjoner	Suging med 3 hastigheter (forhåndsinnstilt, middels, maksimal), lys PÅ/AV
Avtrekkskonfigurasjon	Utblåsingsversjon (avtrekk til utsiden) eller filterversjon (resirkulering med kullfilter)
Fettfilter	Metall, oppvaskmaskinsikkert (månedlig rengjøring anbefales)
Kullfilter	Aktivt, skiftes hver 4. måned (ikke vaskbart, kan ikke regenereres)
Utvendig vedlikehold	Fuktig klut med nøytralt flytende vaskemiddel, ingen alkohol eller slipevæske
Viktige sikkerhetsinstruksjoner	Koble fra før vedlikehold, bruk hansker, ikke flamber under viften, ikke bruk uten filter
Tilgjengelige reservedeler	Lampetter (E14, 3W) og kullfilter via Samsung service
Samsvarsstandarder	Sikkerhet: EN/IEC 60335-1, EN/IEC 60335-2-31; Ytelse: EN/IEC 61591; EMC: EN 55014-1, etc.
Forventet bruk	Hjemmebruk, til sug av røyk og damp fra matlaging

Ofte stilte spørsmål - NK24N1331IS SAMSUNG

Hva er minimumsavstanden mellom kjøkkenviften og koketoppen?

Minimumsavstanden er 50 cm for en elektrisk komfyr og 65 cm for en gasskomfyr eller blandet komfyr. Overhold disse avstandene for å sikre sikkerheten.

Hvordan rengjør jeg fettfiltrene?

Metallfettfiltrene må rengjøres en gang i måneden. Du kan vaske dem for hånd med et mildt vaskemiddel eller i oppvaskmaskin ved lav temperatur og kort program. Oppvaskmaskin kan forårsake misfarging, men påvirker ikke ytelsen.

Når må kullfilteret skiftes?

Kullfilteret må skiftes hver 4. måned maksimalt, fordi det ikke kan rengjøres eller regenereres. Varigheten avhenger av bruksfrekvensen og renheten til fettfilteret.

Hvordan skifter jeg lampen i kjøkkenviften?

Koble apparatet fra strømmen. Vent til lampene er avkjølt. Trekk skuffen helt ut og fjern sugegrillen. Bytt den defekte lampen med en ny av type E14, 3 W, 220-240 V (35x102 mm). Sett grillen tilbake.

Kan jeg bruke kjøkkenviften uten filtre?

Nei, bruk aldri kjøkkenviften uten at fettfiltrene er riktig montert. Dette innebærer brann- og elektrisk støtrisiko. Kullfiltre er nødvendige i resirkuleringsversjon.

Hvordan velger jeg mellom utblåsings- og filterversjon?

I utblåsingsversjon blir luften ført ut gjennom en kanal (ikke inkludert). I filterversjon blir luften resirkulert etter å ha passert et kullfilter (kjøpes separat). Velg basert på installasjonen din og tilgjengeligheten av utvendig avtrekk.

Hva gjør jeg hvis lyset ikke fungerer?

Kontroller først at lampene er riktig montert. Hvis problemet vedvarer, kontakt kundeservice. Bruk kun lamper av spesifisert type (E14, 3W).

Hvordan stiller jeg inn sugehastigheten?

Bruk knappene på kontrollpanelet: POWER aktiverer forhåndsinnstilt hastighet, '2' for middels hastighet, '3' for maksimal hastighet. Trykk POWER igjen for å slå av.

Kan jeg vaske kullfilteret?

Nei, kullfilteret kan ikke rengjøres eller regenereres. Det må skiftes. Metning er merkbar når lukt ikke absorberes ordentlig lenger.

Hvor kan jeg kjøpe reservedeler (filtre, lamper)?

Kullfiltre og reservedelslamper er tilgjengelige gjennom Samsung kundeservice eller på deres nettside. Se siste side i bruksanvisningen for kontaktinformasjon.

BRUKSANVISNING NK24N1331IS SAMSUNG

NO Instrukser for montering og bruk

Produktet er designet, testet og produceret i henhold til:

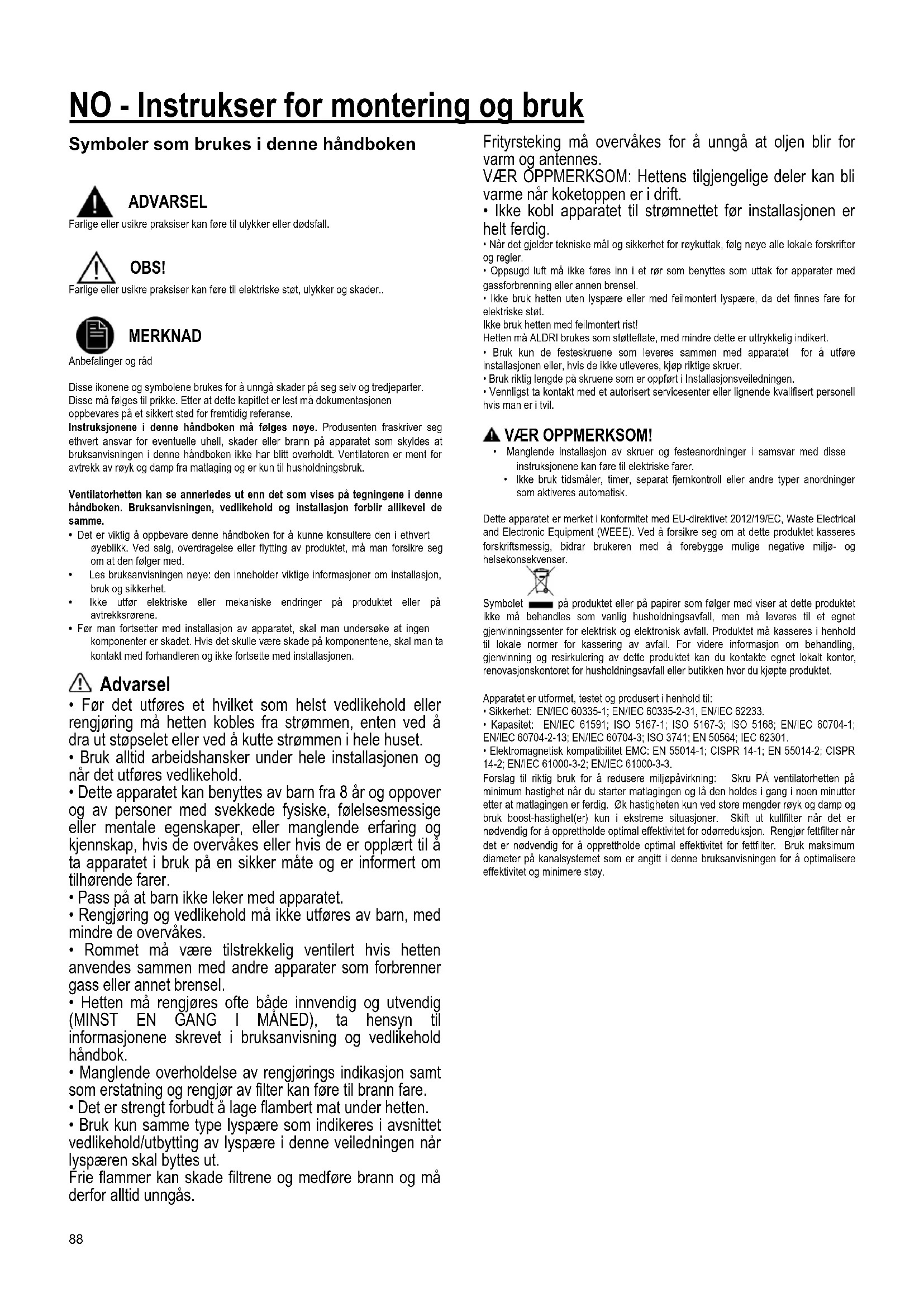

NO - Instrukser for montering og bruk

Symboler som brukes i denne håndboken

ADVARSEL

Farlige eller usikre praksiser kan føre til ulykker eller dødsfall.

OBS!

Farlige eller usikre praksiser kan føre til elektriske støt, ulykker og skader..

MERKNAD

Anbefalinger og råd

Disse ikonene og symbolene brukes for å unngå skader på seg selv og tredjeparter.

Disse må følges til prikke. Etter at dette kapitlet er lest må dokumentasjonen oppbevares på et sikkert sted for fremtidig referanse.

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Advarsel

- Før det utføres et hvilket som helst vedlikehold eller rengjøring må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.

- Bruk alltid arbeidshansker under hele installasjonen og när det utføres vedlikehold.

- Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer.

- Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.

- Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.

- Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikehold håndbok.

- Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan føre til brann fare.

- Det er strengt forbudt å lage flambert mat under hetten.

Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR ÖPPMERKSOM: Hettens tilgjengelige deler kan bli varme när koketoppen er i drift.

• Ikke kobl apparatet til strømnettet før installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må ikke føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.
  Ikke bruk hetten med feilmontert rist!
  Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.
• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.
• Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

⚠ VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet ____ på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og lå den holdes i gang i noen minutter etter at matlagingen er ferdig. ∅k hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

⚠ MERK!

Avløpsrøret er ikke medlevert, men må kjøpes separat.

Diameteren i avløpsrøret må tilsvare diameteren på tilslutningsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsene og en drastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

! Unngå drastiske endringer i rørets tverrsnitt.

Filterversjon

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 50cm når det gjelder elektriske kokeplater og 65cm når det gjelder gassbluss og kombinerte koketopper.

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

▲ MERK!

Ventilatoren har en spesiell strømledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjøp av en ny.

Montering

Før installasjonen:

• Kontroller at produktet har passe størrelse i forhold til plassen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.

Denne kjøkkenviften er designet for å feste i et skap eller på en annen type støtte.

Vedlikehold

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel.

VERKT∅Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJ∅RING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

For alle vedlikeholdsinngrep må det anvendes arbeidshansker.

Fettfilteret

Fig. 2-11

Fanger kokefettpartikler.

Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler,

for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhåndtaket.

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen

Ta vekk fettfilteret.

Sett inn ett kullfilter på hver side, og hekt dem til ventilatoren.

Sett på plass fettfilteret igjen.

Anskaffelse av karbonfilter

Karbonfilter kan kjøpes på nettsiden til Kundestøtte eller hos autoriserte Samsung

Servicesenter. Det henvises til informasjonen på siste side i denne håndboken.

Utskifting av lyspærer

Koble ventilatoren fra strømnettet.

Trekk den uttrekkbare skjermen helt ut.

Ta vekk gitteret for å åpne lamperommet.

Fjern den defekte lyspæren og bytt den ut med en ny pære (se tabellen under):

Lampe	Effekt (W)		Kontakt
	3		E14
Spenning (V)		Dimensjon (mm)
220-240		35x102 (Diameter x Lengde)
Kode ILCOS D(i henhold til IEC 61231)
DRBB/C-3-220-240-E14-35/102

Sett på plass gitteret igjen.

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets lys.

a. AV/PÅ lys

Trykk på Lys-knappen for å slå på lampene.

Trykk på Lys-knappen én gang til for å slå av lampene.

b. Avtrekksmotor

AV/PÅ

Trykk på POWER-knappen for å aktivere avtrekket ved

forhåndsprogrammert hastighet.

Trykk igjen for å slå av avtrekket.

c. Medium hastighet

Trykk på knappen "2" for å aktivere avtrekket ved medium hastighet.

Trykk på knappen "3" for å aktivere avtrekket ved maksimal hastighet.
