WX254.3 - Skrutkovač WORX - Bezplatný návod na obsluhu

Značka	Worx
Model	WX254.3
Typ produktu	Bezdrôtový skrutkovač
Menovité napätie	4 V Max (3,6 V nominálne)
Voľnobežné otáčky	230 ot/min
Hmotnosť	0,5 kg
Sieťový nabíjač	230 V / 240 V ~ 50 Hz
Čas nabíjania	3 až 5 hodín
Typ batérie	Integrovaná Li-ion
Hladina akustického tlaku LpA	65 dB(A)
Hladina akustického výkonu LwA	76 dB(A)
Hodnota vibrácií ah	0,7 m/s² (neistota K = 1,5 m/s²)
Hlavné funkcie	Skrutkovanie a odskrutkovanie skrutiek, vŕtanie do dreva, kovu a plastov
Systém výmeny nástavcov	Zásobník na nástavce (šesťhranné nástavce 25 mm)
Osvetlenie	Integrovaná LED, rozsvieti sa pri stlačení spúšte
Smer otáčania	Prepínač (dopredu/dozadu) s centrálnym zablokovaním
Blokovanie hriadeľa	Automatické pre manuálne použitie
Ochrana	Ochrana proti hlbokému vybitiu (systém zastavenia)
Údržba	Čistenie suchou handričkou, žiadne diely opraviteľné používateľom
Súčasťou balenia	Nabíjačka, zásobník na nástavce (5 nástavcov 25 mm), nabíjacia základňa (podľa verzie)

Často kladené otázky - WX254.3 WORX

Ako nabíjať skrutkovač Worx WX254.3?

Zapojte nabíjačku do vhodnej sieťovej zásuvky (indikátor sa rozsvieti na zeleno). Potom umiestnite skrutkovač na nabíjačku (alebo na nabíjaciu základňu, ak je súčasťou). Počas nabíjania svieti červený indikátor. Nechajte nabíjať 3 až 5 hodín, kým indikátor opäť nezosvetlí na zeleno. Odpojte nabíjačku od skrutkovača.

Čo robiť, ak batéria nedrží nabitie?

Po dlhšom skladovaní môže byť potrebné batériu niekoľkokrát nabiť a vybiť, aby sa obnovila jej plná kapacita. Ak problém pretrváva, kontaktujte autorizovaný servis.

Ako používať zásobník na nástavce?

Potiahnite kryt úplne dozadu, aby ste vložili zásobník na nástavce. Ak chcete vybrať nástavec, posuňte kryt k červenej čiare: zásobník sa automaticky posunie. Pohybujte krytom, kým nie je požadovaný nástavec na svojom mieste. Ak chcete zásobník vybrať, otvorte kryt úplne a vytlačte ho cez spodné okno.

Ako zmeniť smer otáčania?

Použite prepínač smeru otáčania umiestnený nad spúšťou. Posuňte páčku doľava pre otáčanie dopredu (skrutkovanie, označené △△) alebo doprava pre otáčanie dozadu (odskrutkovanie, označené ^). Nikdy nemeňte smer, keď sa skľučovadlo otáča.

Ako zablokovať spúšť, aby sa zabránilo náhodnému spusteniu?

Prepínač smeru otáčania nastavte do stredovej polohy (medzi dopredu a dozadu). Spúšť je potom zablokovaná v polohe zastavenia.

Dá sa skrutkovač používať manuálne?

Áno, skľučovadlo sa automaticky zablokuje, keď nie je stlačená spúšť. Potom ním môžete otáčať ručne. Dôležité: počas manuálneho používania nestláčajte spúšť, aby nedošlo k poškodeniu nástroja.

Čo robiť v prípade zaseknutia alebo prehriatia?

Okamžite zastavte nástroj. Nechajte ho vychladnúť. Skontrolujte, či nástavec nie je zaseknutý. Ak nástroj nenaštartuje, batéria môže byť vybitá (aktivuje sa ochrana proti hlbokému vybitiu). Nabite batériu.

Ako čistiť a udržiavať skrutkovač?

Nástroj čistite suchou handričkou. Nikdy nepoužívajte vodu ani chemické čistiace prostriedky. Udržujte vetracie štrbiny čisté. Neexistujú žiadne diely opraviteľné používateľom. Skladujte na suchom mieste.

Ktoré nástavce sú kompatibilné?

S týmto modelom sú kompatibilné iba šesťhranné skrutkovačové nástavce s dĺžkou 25 mm.

Ako zistiť, či je batéria úplne nabitá?

Počas nabíjania je indikátor nabíjačky červený. Keď je batéria plná, indikátor sa zmení na zelený. Potom nabíjačku odpojte.

NÁVOD NA OBSLUHU WX254.3 WORX

• Napatie merané bez prevádkového zataženia. Pociatočné nabtie batrie dosahuje maximálne 4 Voltov. Nominálne napatie je 3,6 Voltov.

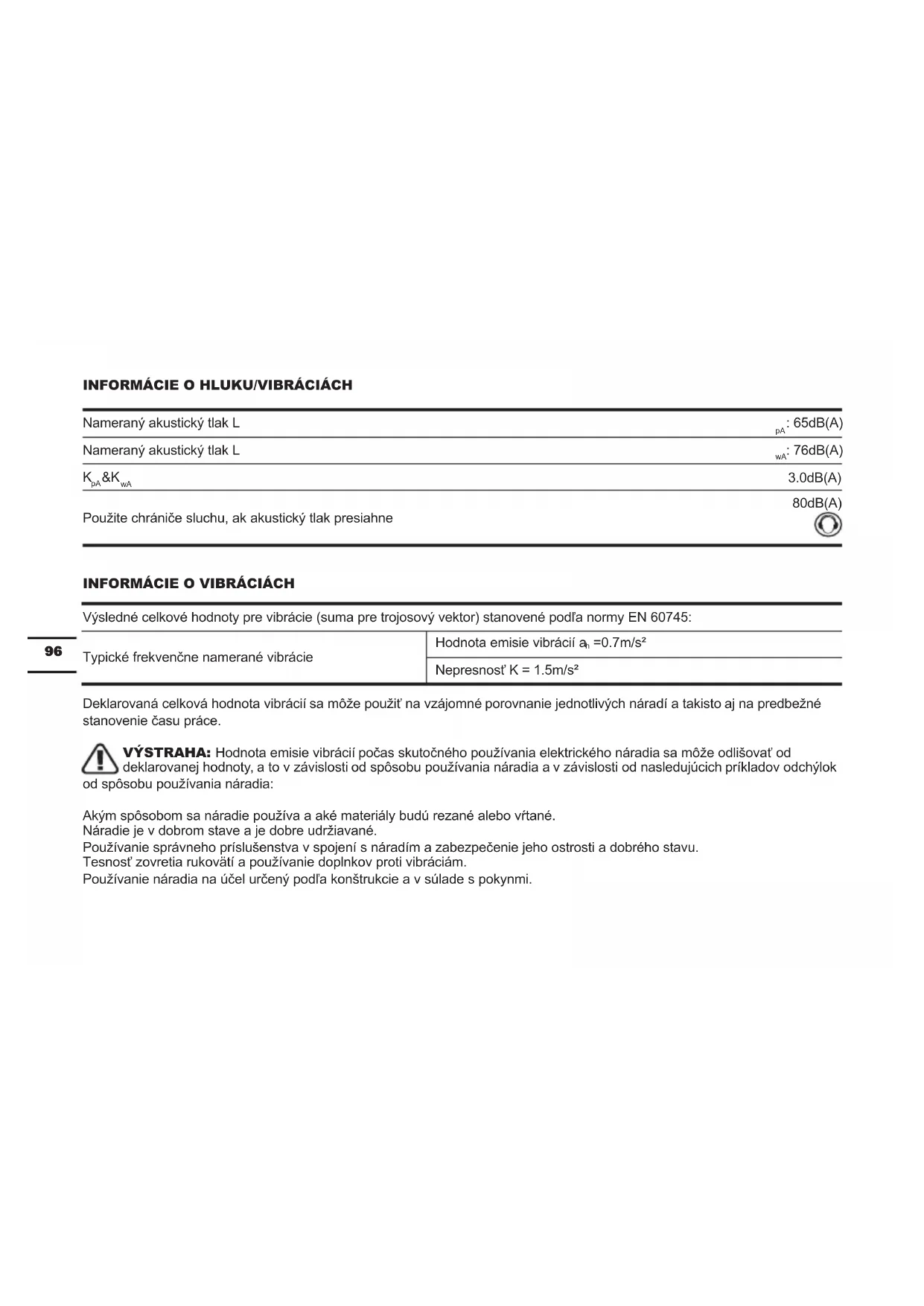

INFORMÁCIE O HLUKU/VIBRÁCIÁCH

Namerany akustický tlak L	pA: 65dB(A)
Namerany akustický tlak L	wA: 76dB(A)
KpA&KwA	3.0dB(A)
Použite chraniče sluchu, ak akustický tlak presiahne	80dB(A)

INFORMÁCIE O VIBRÁCIÁCH

Vysledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podla normy EN 60745:
Typické frekvenčne namerané vibrácie	Hodnota emisie vibrácii an=0.7m/s2
	Nepresnost K = 1.5m/s2

VYSTRAHA: Hodnota emisie vibracii poças skutochného použivania elektrického náradia sa moze odlišovat od deklarovanej hodnoty, a to v závislosti od sposobu použivania náradia a v závislosti od nasledujúcich prikladov odchýlok oposobu použivania náradia:

Akym sposobom sa náradie používa a aké materiaíly budú rezané alebo vītáné.

Náradie je v dobrom stave a je dobre udriavané.

Použivanie správného prísluěnstva v spojení s náradim a zabezpečenie jeho ostrosti a dobrého stavu.

Toto náradie moze vyvolávat' syndrom trasenia ruk a ramien,Pokial' jeho použivanie nie je správnym sposobom riadené.

VYSTRAHA: Kvoli presnosti by mal odhad urovne expostriction v skutochnych podmienkach pouzivania by mal obsahovat

tiež všetky súčasti prevádkového cyklu, ako su Časy, ked je náradie vypnuté a počas ktorých beží na volnobehu, a to

okrem skutočného vykonávania práce. Tým moze dojst k značnému zniženiú urovne expoźcie poças celkového prevadzkového Času.

Pomózteminimalizovatrizikoexpozécieucinkomvibraci.

VZDY pouzivajte ostré sekáče a Čepele.

Naradie udrziavaje v sulade s tymto nadvom a udrziavajte ho dobre namazané (ak je to potrebne).

Ak sa náradie používa Častó, investujte do prisluşenstva zabrañujúceho vibráciam.

Vyhnite sa použivaniu náradia pri teplote 10^ a menej.

Pracu si naplanujte tak, aby ste akeko'vek pouzivanie naradia pri yvsokych vibraciach rozdellili do niekolkych dni.

PRISLUSENSTVO

	WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7
25mm šesthranné skrutkovacie bity	5 11 6 5	5 11
25mm vrták na vodiaci otvor 1	1 / 1 1 1
3-5hr Nabijačka 1 1 1 1 1 1
Zásobník na bity 1 2 1 1 1 2
Puzdro na vrtáčku / 1 / / 1
Základěna	1	1	/	/	/	/

BEZPECNOSTNÉ POKNY PRE SKRUTKOVAC

1. Drzte ručné elektrické náradie len za izolované plochy rukovāti, ak vykonávate takú prácu, pri ktorej by mohla skrutka natrafit' na skryte elektrické vedenia. Kontakt skrutky s elektrickým vedenim, ktoré je pod napātim, moze dostat' pod napātie aj kovové suciastky náradia a spősobit' zásah elektrickým prudom.

bezpečnostné varovania a instrukcie. Chyba

pri sledovani varovan a instrukci moze viest k elektrickemu soku, vypuknutiu poziaru a/alebo k vaznym zraneniam.

Odlozte si vsetky varovania a instrukcie pre buducu potrebu.

• Toto zariadenie nie je urcené na použivanie osobami (vratane deti) so znizenymi fyzickymi, zmyslovymi alebo mentalynymi schopnostami alebo osobami s nedostatočnymi skusenostami a znalostami, a to kym nepracuju pod dozorom alebo na zakladePokynov o použivaní zariadenia vydaných od osoby zodpovednej za ich bezpečnost'.
  V priptide deti treba dohliadat na to,aby sa so zariadenim nehrali.

Ak dôjde k poskodeniu napájacej snúry, nechajte ju bezpečne vymenit u vyrobcu, v servise alebo inou prislušne kvalifikovanou osobou.

a) Nepokusajte sa demontovat', rozoberat' alebo Rozrezavat' baterie alebo jej clanky.
b) Bateriu neskratujte. Neukladajte batierie nahodne v skatuliach alebo v zasuvkach, kde by mohlo dojst' k ich vzajomnému skratovaniu alebo k skratovaniu sposobenému inymi predmetmi. Ak sa bateria nepouživa, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, minci, klucov, klincov, skrutiek alebo inych malych kovovych predmetov, ktore mozu sposobit prepojenie kontaktov baterie. Skratovanie kontaktov baterie moze sposobit popaleniny alebo poziar.
c) Nevystavujte bateriu posobeni tepla alebo ohna. Vyvarujte sa skladovania baterei na otvorenom slnku.
d) Nevystavujte bateriu mechanickym razom.
e) Ak dojde k uniku kvapaliny z batie, zabrante tomu, aby sa tato kvapalina dostala do kontaktu s pokožkou alebo abyzasiahla oci. Ak dojde k takemu kontaktu,zasiahnute miesto umyte značnym množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Ak dojde k pozitiu kvapaliny z batie, vyhl'adajte okamzite lekarske osetrenie.

g) Udrzujte baterie cisté aSuché.
h) Ak su svorky baterie znečistene, utrite ich cistou a suchou handrickou.
i) Bateria musí byt' pred použitim nabitá. Vždy postupujte podla uvedenychPokynov a použivajte správny postup nabijania.
j) Nenechavajte bateriu nabijat, ak nebude bateria pouzita.
k) Po dlhodobom uloženi budete mozno musiet' vykonat' niedkol'ko cyklov nabijania a vybijania, aby bateria dosiahla svoj maximálny vykon.
I) Baturia poskytuje najvyší vykon, ak sa používa pri bežnej izbovej teplate (20 °C ± 5 °C).
m) Pri likvidacii bateri oddel'te od seba baterie s odlisnymi elektrochemickymi systemami.
n) Vykonávajte nabijanie iba v nabijačke, ktorá je špecifikovaná spoločnost'ou WORX. Nepouživajte inú nabijačku, než je nabijačka špecialne dodaná na použitie s týmto zariadením. Nabijačka, ktorá je vchodné pre jeder typ bátéri, moze pri použítí iného typu bátéri vytvárat' riziko spósobenia požiaru.
o) Nepoužívajte Žiadnu bateriu, ktorá nie je určěna na použitie s týmto zariadením.
p) Ukladajte baterie mimo dosahu deti.
q) Uschovajte originalu dokumentaciuk tomuto vyrobku na buduce odkazy.
r) Ak sa zariadenie nepoužíva, vyberte z neho bateriu.
s) Vykonávajte riadnu likvidáciu batérié.

SYMBOLY

NIE: Pri vymene bitov sa nepozerajie priamo do valca bitu, pretoze bity mozu vystrelit' smerom von.

Kvoli zniženiu rizika poranenia je potrebné, aby si používatel majprv precídal námod

Iba na pouzitie v interiéri

Používajte ochranu sluchu

Používajte protiprachovú masku

Nevystavujte dazdu alebo vode

Elektrické vyrobky sa nesmú likvidovat spolu s domácim odpadom. Recyklujte v zbernych miestach na tento učel zriadénych. O moznosti recyklácie sa informujte na miestnych uradoch alebo u predajcu.

Baterie nezahadzujte. Vycerpané baterie odnestedo miestneho zberného (recyklačného) miestašpecialného oppadu

NÁVOD NA POUŽITIE

POZNÁMKA: Pred tym, ako náradie použijete, precitajte si navod na použitie.

POUZIVANIE PODLA URCENIA

Toto ručné elektrické náradie je určěné na zaskrutkovávanie a uvolnovanie skrutiek, ako aj na vřtanie do dreva, kovu a plastov.

1. PRED UVEDENÍM DO PREVÁDZKY A) NABITIE BATORI

Nabijačka sa dodáva s jegnotkou litiovych baterii osadenych v náradi. Nepoužívajte iný typ nabijačky.

Iónovo-litová bátéria je chránena proti uplnému vybitiu. Ked sa bátéria vybije, ochranný obvod vypne náradie. Drziak nastroja sa prestane otáčat'.

Ked nabijate batériovy zdroj po prvy raz alebo po dlhodobom uskladneni sa nabije na 100% svojej kapacity až po niekofkých cykloch nabitia a vybitia.

B) NABIJANIE (Pozri Obr. A)

Skrutkovač je možné nabijat' dvoma spôsobmi.

1. Zástrčku napajacieho kábla nabijačky zapojte do vchodnej elektrickej zásuvky. Potom skrutkovač zapojte do zásuvky v nabijačke; poças nabijania bude svietí Červeny indicator.

2. Nabite skrutkovač pomocou nabíjacej základne. Vykonajte vyssie uvedeny postup a pripojte nabíjacku do vchodnej sietovej zásuvky. Indikator sa nerozsvieti. Potom pripojte základnu k nabíjacke. Indikator (červeny) bude poças nabijania svietit'.

Bateriu nechajte nabijat' 3-5 hodiny. Bateria je pine nabitá, ked' kontrlka zhasne. Nabijačku opdjoje. Nabijačku opdjoje od skrutkovača. Skrutkovač je pripravený na používanie.

DOLEZITE:

Poças nabijania sa nabijačka aj skrutkovač možu stat teplými na dotyk, je to normalny jav a nesignalizuje to ziadny problem.

2. NÁVOD NA POUŽITIE

1. VKLADANIE ZÁSOBNÍKA NA BITY (Pozri Obr. B)

Kryt zatlacte upln dozadu, aby sa dal vlozt'zasobnik na bity

2.VYBERBITU

1. Vysunutim celkom otvorte kryt až za Červenu značku na náradi. Zásobník bitov sa automaticicky posunie. (V pripline potreby je možné zásobník bitov ručne otočit došava.) (pozri obr. C1 C2).
2. Opakovane posunte horny kryt tam a spat, kym nie je vybraty pozadovany bit.

Alebo bit jegnodocho povytiahnite z drziaka a vymene ho za pozadovaný bit. Pri otvorení krytu sa bit automaticky vloží do zásobnika. (Pozri obr. D).

POZNÁMKA:

1. V toto skrutkovači sa možu používat'len 25 mm bity.
2. Ak kryt nie je uplne otvoreny, zasobnik na bity sa pri vyberaniz nastroja zasekne. Kryt zatlachte uplne dozadu.
3. Kryt sa nemusi upine zatvorit, ak je zasobnik na bity vnuti nespravne vyrovnany. Uistite sa, ze pri vyberani pozadovaného bitu na použivanie zasobnik na bity zacvakol na mieste. Ak kryt nie je mozné spravne zatvorit, stači otočit'sk'ucovadlo mierne doprava alebo dolava a skusit to znova.

3. ZÁMOK PREPÍNAÇA

Vypinač je možné zamknú't v polohe Vypnuté. Týmto sa zniži možnost náhodného spustenia, ked' sa skrutkovač nepoužíva. Ak chcete zamknú't vypinač, volic spatného otáčania a otáčania vpred prepnite do strednej polohy.

4. PREPÍNAC SMERU OTÁCANIA (Pozri Obr. E1 E2)

Pri vrtani a skrutkovani pouzite otacanie doprava oznacene < < " (packu presunut' dolava). Opačné smer otacania, oznacéný ^ 一 ^ 一 " (pactu presunut' doprava) použivajte iba na vytacanie skrutiek alebo pri uvolñovani zaseknutého vrtáka.

VAROVANIE: Smer otáčanie nikdy nemeinte,Pokym sa motor otáča, počkajte, kým sa

stroj zastavil

5. PLNE AUTOMATICKÉ ZAMKUTIE VRETENA (AUTOMATICKY ZÁMOK) (Pozri Obr. F)

Sklučovadlo skrutkovača (6) sa zamkne, ked sa nestlaci vypinač (4).

To umožnjuve v przypade potreby používat skrutkovač ručne. DOLEZITE:

Pri použivaní akoučné nastroj nestlačte vypínač (4). V

opačnom pripeade by došlo k poskodeniu skrutkovača.

6. POUZIVANIE SVETLA LED

Svetlo LED zvyšije viditelnost' a je ideálne na tmavy alebo uzavretý priestor.

7. OCHRANA PROTI PRILISNÉMU VYBITIU

Litiovo-ionovu bateriu chrani pred prilisnym vybitim „system na ochranu proti vybitu". Ak je bateria vybita, nastroj savpne pomocou ochranného obvodu: Skl'covadlo sa prestane otacat. Ked takato situacia nastane, je potrebné dobit' bateriu.

UDRZBA

Vase náradie si nevyžaduje ziadne dodatočné mazanie ani udržbu.

Vase náradie si nevyžaduje ziadny servisny zásah. Svoje náradie nikdy necistite vodou alebo chemickymi Čiustiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udriavajte ČiSTE. Ovladacie prky zbavujte prachu. Cez vetracie štrbiny obcas možno vidjet iskrenie komutáhora. Je to normalny stav a neposkodzuje to vase náradie.

OCHRANA ZIVOTNEHO PROSTREDA

Elektrické vyrobky sa nesmú likvidovat spolu s domácim odpadom. Recyklujte v zbernych miestach na tento učel zriadenych. O moznosti recyklácie sa miujte na miestnych uradoch alebo u predajcu.

VYHLASENIE O ZHODE

My,

Vyhelasujeme, ze tento vyrobok

Popis Bezsnurovskrutkova

Zodpovedá nasledujúcim smerniciam:

Osoba oprávné na zostavenie technického sūboru,

Názov Russell Nicholson

Adresa Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

2014/08/18

Yujin Tang

Veduci oddelenia kvality firmy POSITEC
