WX254.3 - šroubovák WORX - Bezplatný návod k obsluze

Značka	Worx
Model	WX254.3
Typ produktu	Bezdrátový šroubovák
Jmenovité napětí	4 V Max (3,6 V jmenovitých)
Otáčky naprázdno	230 ot/min
Hmotnost	0,5 kg
Síťová nabíječka	230 V / 240 V ~ 50 Hz
Doba nabíjení	3 až 5 hodin
Typ baterie	Li-ion vestavěná
Hladina akustického tlaku LpA	65 dB(A)
Hladina akustického výkonu LwA	76 dB(A)
Hodnota vibrací ah	0,7 m/s² (nejistota K = 1,5 m/s²)
Hlavní funkce	Šroubování a odšroubovávání šroubů, vrtání do dřeva, kovu a plastů
Systém výměny bitů	Zásobník na bity (hexagonální bity 25 mm)
Osvětlení	Integrovaná LED, rozsvítí se při stisknutí spouště
Směr otáčení	Přepínač (vpřed/vzad) s centrálním zámkem
Zajištění vřetene	Automatické pro ruční použití
Ochrana	Ochrana proti hlubokému vybití (systém vypnutí)
Údržba	Čištění suchým hadříkem, žádné díly opravitelné uživatelem
Součástí balení	Nabíječka, zásobník na bity (5 bitů 25 mm), nabíjecí základna (podle verze)

Často kladené otázky - WX254.3 WORX

Jak nabíjet šroubovák Worx WX254.3?

Zapojte nabíječku do vhodné síťové zásuvky (indikátor se rozsvítí zeleně). Poté umístěte šroubovák na nabíječku (nebo na nabíjecí základnu, je-li součástí). Červená kontrolka se rozsvítí během nabíjení. Nechte nabíjet 3 až 5 hodin, dokud se indikátor nezmění na zelený. Odpojte nabíječku od šroubováku.

Co dělat, když baterie nedrží nabití?

Po dlouhodobém skladování může být nutné baterii několikrát nabít a vybít, aby obnovila svou maximální kapacitu. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jak používat zásobník na bity?

Zatáhněte kryt úplně dozadu, abyste vložili zásobník na bity. Pro výběr bitu posuňte kryt až k červené čáře: zásobník se automaticky posune. Posouvejte kryt, dokud není požadovaný bit na místě. Pro vyjmutí zásobníku otevřete kryt úplně a vytlačte jej spodním okénkem.

Jak změnit směr otáčení?

Použijte přepínač směru umístěný nad spouští. Posuňte páčku doleva pro otáčení vpřed (šroubování, označeno △△) nebo doprava pro otáčení vzad (odšroubovávání, označeno ^). Nikdy neměňte směr, když je sklíčidlo v pohybu.

Jak zamknout spoušť, aby nedošlo k náhodnému spuštění?

Nastavte přepínač směru otáčení do středové polohy (mezi vpřed a vzad). Spoušť je pak uzamčena v poloze vypnuto.

Lze šroubovák používat ručně?

Ano, sklíčidlo se automaticky uzamkne, když není stisknuta spoušť. Pak můžete otáčet ručně. Důležité: během ručního použití nemačkejte spoušť, abyste nepoškodili nástroj.

Co dělat v případě zablokování nebo přehřátí?

Okamžitě zastavte nástroj. Nechte vychladnout. Zkontrolujte, zda není bit zaseknutý. Pokud se nástroj nerestartuje, baterie může být vybitá (aktivuje se ochrana proti hlubokému vybití). Nabijte baterii.

Jak čistit a udržovat šroubovák?

Čistěte nástroj suchým hadříkem. Nikdy nepoužívejte vodu ani chemické čisticí prostředky. Udržujte ventilační otvory čisté. Neexistují žádné díly opravitelné uživatelem. Skladujte na suchém místě.

Jaké bity jsou kompatibilní?

S tímto modelem jsou kompatibilní pouze hexagonální bity do šroubováku o délce 25 mm.

Jak poznat, že je baterie plně nabitá?

Během nabíjení je kontrolka nabíječky červená. Když je baterie plná, kontrolka se změní na zelenou. Poté nabíječku odpojte.

NÁVOD K OBSLUZE WX254.3 WORX

Deklarujemy, ze produit,

Standardni dodávka nemusi obsahovat věskéré vyobrazné Či popsané príslušenstvi.

TECHNICKÉ UDAJE

Typ WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7 (250~269- označeni zařizení, zastupce Akumulátorový šroubovák)

Napájení nabíječky	230V/240V~50Hz
Jmenovité napěti	4V --- Max*
Otáčky naprázdno 230/min
Hmotnost 0.5kg
Doba nabíjení 3-5 hodina

Naměřená hladina akustického tlaku L	pA: 65dB(A)
Naměřený akustický vykon L	wA: 76dB(A)
KpA&KwA	3.0dB(A)
Použijte ochranu sluchu, prěsénye-li akustický tlak	80dB(A)

INFORMACE O VIBRACICH

Celkové hodnoty vibraci (trojosé nebo vektorové součtové měřeni) stanovené v souladu s EN 60745:
Vrtáni do kovu	Hodnota vibračnich emisi ān = 0.7m/s2
	Kolísány K = 1.5m/s2

Deklarovana celkova hodnota vibraci muze byt pouzita pro vázemné srovnani Jednotlivych náradí a rovněž muze byt pouzita k předběznému stanovení doby práce.

VYSTRAHA: Hodnota vibračnich emisi během pracitckého používani tohoto elektrického nastroje se můze lišit od deklarované hodnoty podle zpùsobu, jakým je nastroj používán v závislosti na následujících podminkák a dalších prostech použiti nastroje:

Zpusob, jakym je nastroj pouzivan a povaha narushovanjch nebo vrtanych materialu

Dobrý stav nastroje a rádné provadění jeho udžržby

Použivani správného príslušenství k nastroji, ostrost a dobrý stav príslušenství

Utazeni'uchopunrukojetichapouzitiantivibracnihoprslusenstvi

Používání nastroje k učelum určeným konstrukcá v souladu s těmitoPokyny.

Pri nerizem pouzivani muze tento nastroj zpusobit syndrom vibraci rukou a pazi.

VYSTRAHA: Je tbreba upresnit, ze v ochodau urovnne nebezpeci pri practiekem pouzivani je nutno rovnz zohlednit

vsechny faze pracovnio cyklu, naprklad dobu, kdy je nastroj vypnuty a kdy beznaprazdno, ale nevykonava praci. To

muze podstatne snizit uroven nebezpeci v ramci celkového pracovniho casu.

Zásady pro omezení nebezpečí vystavení vibracím:

Provadje udzbu tohoto nastroje v souladu s temito Pokyny, udrzujte nastroj dobre promazany (odpovidajcim zpusobem)

Ma-li byt tento nastroj pouzivan pravidelné, zakupte antivibracni prisluosenstvi.

Nepoužívejte nastroje pri teploš 10°C nebo meně

Naplánujte práci tak, aby bylo provaděni Úkolú, které vyžadují silné vibrate nastroje, Rozloženo do několika dni.

PRAISLUSENSTV

	WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7
25mm šestihrannéšroubovací bity	5 11 6 5	5 11
25mm prědvrétávací vrták 1 1 /	1 1 1
3-5 hod Nabiječka 1 1 1 1 1 1
Zásobník vrtáků 1 2 1 1 1 2
Podložka	/	1	/	/	/	1
Základna	1	1	/	/	/	/

BEZPECNOSTNI UPOZORNENI PRO SROUBOVÁK

1. Pokud provadite prace, pri kterych muze sroubzasahnout skryta elektricka vedeni, pak drzte elektronaradi na izolovanych plochach rukojeti. Kontakt sroubu s vedenim pod napetim muze privest napeti i na kovove dily elektronaradi a vestk uderu elektrickym proudem.

BEZPECNOSTNI UPOZORNENI PRO NABIJECKY

VAROVÁNÍ: Přečtěte si všechna bezpečnostné varováné a instrukce.

Nedodrzení bezpečnostnich instrukci a varovani muze vest ke zraněni el. proudem, vypuknuti požáru, poškození nařadi a nebo k važnám zraněnim.

Uložte instrukce a veškerou dokumentaci pro budouci použiti.

• Tento spotbrebič není určen pro používání osobami (věctné děti) trpíci fizickými, smyslovými ā psychickými poruchami ani osobami bez náležitych znalostí a zkušeností. Pokud jej chtejí používat, musí být pod dozorem osoby odpoředné za jejich bezpečnost nebo je tato osoba musí poučit o bezpečném používání prísluěnství.
• S tímo spotbrebičem si nesmí hrát deti.

DOPLNKOVÉ BEZPECNOSTNI POKYNKY K NABIJECCE AKUMULÁTORU

1. Pred nabijenim si prectete navod.
2. Po nabit odpojte nabiječku akumulatoru od elektrické

zásuvky. Potom odpoje pripojeni podvozku a potom kontakt akumulatoru.

1. Akumulatory, ze kterych unika elektrolyt nebo jsou jinym zpusobem poskozené, nenabijejte.
2. Nepouživejte nabijechky k jinym učelum, než ke kterym jsou urceny.
3. Pred nabijenim zkontrolujte, zda je nabiječka kompatibilínsmistné Rozvodnou siti.
4. Pouze pro pokojové použiti, nevystavujte dešti.
5. Nabijeci zarizeni musi byt chraneno prd vlhkem.
6. Nabiječku nepoužívejte v extréché.
7. Kontakty akumulátoru ani nabíječky nezkratujte.
8. Pri nabijeni dodržujte vyznacenou polaritu ^+/- .
9. Zařzení neotevířeje a uchovávejte mimo dosah děti.
10. Nenabijejte akumulatory jin'ych vyrobcu.
11. Kontakt mezi nabíječkou akumulátoru a akumulátorem musi byt správně umistěno a nesmí byt blokovano cizimi prědměty.
12. Ve slotech nabiječky akumulatoru se nesmi nacházet Žánek cízi predměty a nabiječka musí byt chráněna prěd prachem a vlhkosti. Uchovávejte na chladnéma nezamrzajćim misté.
13. Pri nabijeni se nabijecka akumulatoru musi nachazet v dobre vetranem prostreda v bezpecné vzdalenosti od hoilavych materialu. Akumulatory se beshem nabijeni mohou zahrivat. Akumulatory neprebijejte. Beshem nabijeni nesmi byt akumulatory a nabijecky ponechany bez dozoru.
14. Nenabijejte jegnorazové akumulatory, které se mohou prehrát a vybuchnout.
15. Delisi zivotosti a lepsio hvkonu lze dosahnout, jestlje je akumulator nabijen pri teplote vzduchu mezi 18^ - 24^ . Nenabijtejte akumulator pri teplote vzduchu pod 4,5^ nebo nad 40,5^ . Toto je dulezite, protoze tak

Ize zabrinit váznemu poskození akumulatoru.

1. Nabijejte pouze baterie stejného typu, jaký je dodáván společností WORX a modely doporučné spelečností WORX.

BEZPECNOSTNI VAROVÁNÍ TÍKAJICI SE BATERIJI

a) Nepokousejte se demontovat, rozebirat nebo Rozrezavat baterie nebo jej clanky.
b) Neprovádejte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojt k jejich vázajemnému zkratování nebo k zkratování zpúsobenému jinymi predméty. Neni-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, minci, klicú, hrebíku, šroubu nebo jinych malych kovovych predmétú, které mohou zpúsobit propojeni kontaktú baterie. Zkratování kontaktú baterie muze zpúsobit popáleniny nebo požár.
c) Nevystavujte baterii pusobeni horka nebo ohne. Vyvarujte se skladovani bateri na otevrenem slunci.
d) Nevystavujte baterii mechanickym razum.
e) Dojde-li k uniku kapaliny z baterie, zabrahte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo abyzasáhla oci. Dojde-li k takovému kontaktu, zaaszené misto omyjte značnám množstvim vody a vyhledejte lékarské osetřeni.
f) Dojde-li k poziti kapaliny z baterie, vyhledje tte okamzite lekarske osetreni.
g) Udrzujte baterie cisté aSuché.
h) Jsou-li svorky baterie znečistěny, otrěte je cistým a suchým hadřikem.

i) Baterie musi byt pred pouzitim nabita. Vzdy postupujte podle uvedenychPokynu a pouzivejte spravny postup nabijeni.
j) Nenechávejte baterii nabíjet, nebude-li baterie použita.
k) Po dlouhodobém uloženi budete mozná musét provest nekolik cyklù nabijeni a vybijeni, aby baterie dosáhlva svého maximálniho vykonu.
I) Baterie poskytuje nejvyši vykon, je-li použivána pri bežné pokojové teplote (20°C ± 5°C).
m) Pri likvidaci bateri od sebe baterie s odlisnymi elektrochemickymi systemy.
n) Provádejte nabijeni pouze v nabiječce, která je specifikovaná společnosti WORX. Nepoužívejte jinou nabiječku, než je nabiječka speziálné dodanova pro použiti s tímto zařizením. Nabiječka, která je vchodné pro jeder typ baterie, muže pri použiti jiného typu baterie vytvářet riziko zpúsoběni požáru.
o) Nepoužívejte Žádnou baterii, ktera neni určena pro použítí s tímtó zařizením.
p) Ukladeje baterie mimo dosah deti.
q) Uschovejte originalni Dokumentaci k tomuto vyrobku pro budouci odkazy.
r) Neni-li zařizení používáno, vyjměte z nej baterii.
s) Provadějte rádnou likvidaci baterie.

SYMBOLY

VAROVÁNÍ: Pří výměné šroubováčich bitu se nedívejte prímo do zásobníku bitu, protoze muže dojt k jejich vysunuti.

V zajmu omezeni nebezpeci zraneni si musi uzivatel precist navod k obsluze Eomegaepikxpono

Používejte pouze uvnit budov

Používejte ochranné prostředky zraku

Používejte ochranu sluchu

Používejte respirátor

Vystupni zastrcka ma kladny stredovy kontakt a zaporny vnjejsi kontakt

Nevystavujte ohni

Nevystavujte desti nebo vode

Vyslouzile elektrické pristroje by nemeli byt vyhazovany spolecné s opadem z domacnosti. Nařadi recyklujte ve sbernach zrizenych k tomuto ucelu. O moznostech recyklace se informujte na mistroch uradech nebo u prodejce.

Baterie neodhazujte do komunalniho oypadu. Odevzdejte je do sberen pro likvidaci (recyklaci) spezialno oypadu.

NAVOD K POUZITI

POZNÁMKA: Predtim než začete náradí použivat, prečtekte si pečlive manuál.

PREDMÉTPOUZITI

Elektronárádi je určeno k zašroubovani nebo uvolnovani sroubu a tež k vrtání do dreva, kovu, a plastu.

1. PREDPOUZITIM

A) NABIJENI AKUMULATORU

Nabiječka se dodáva s akumulátorem vloženým v nařadi.
Nepoužívejte jiny typ nabiječky.

Lithová baterie je chráněna proti uplnému vybití. Když se baterie vybije, ochranny obvod vypne náradi. Vreteno se prestane otáčet.

Po prvnim nabití akumulátoru nebo po jeho dlouhodobém skladování ziská akumulátor schopnost 100% nabití až po několika cyklech nabití a vybití.

B) POSTUP NABİJENİ (Viz Obr. A)

Sroubovak Ize nabijet dvema zpusoby.

1. Pripojeni nabijecky ke vchodne elektrické zasuvce. Potom pripoje sroubovák k nabijeci zasuvce; během nabijeni svítí indikator Červě.

2. Nabijte sroubovák pomoci nabijeci základny. Provedte vyse uvedeny postup a prijoite nabiječku do vchodné sitove zásuvky. Indikator se nerozsviti. Potom prijoite základnu k nabijece. Indikator (cerveny) bude během nabijeni svítit.

Baterii nechte nabijet 3-5 hodiny. Baterie je plne nabita, kdyz kontrlka zhasne.

Potom odpojte nabijeni. Odpojte nabiječku od šroubováku.
Nyní je šroubovák pripraven k použiti.

DULEZITE:

Během nabijeni se nabiječka i šroubovák mohou zahrát, což je normální jev a neznaméná to Žádný problém.

2. NÁVOD K POUZITÍ

Pred pouzitim sroubovak prohlédnete, zda se vsechny jeho
casti hladce pohybuji a nardi nevydáva zádné podezřelé
zvuky ani jiskry. Pred vrtanim (sroubovánim) do zdi se
presvedcte, ze v daném miste neprocházeji zádné el. kabely
nebo vedení plynu ci vody.

POUZITI

1. NASAZENI ZÁSOBNÍKU VRTÁKÜ (Viz Obr. B)

Prid nasazenim zasobniku vrtaku zcela stahnene kryt dozadu

2.VYBER SROBOVACHO BITU

1. Vysunutim zcela otevretete kryt až za Červenou značku na nářadi. Zásobník bitú se automaticky posune. (V pripadě potřeby lze zásobník bitú ručné otočit doleva.) (viz obr. C1 C2).

2. Opakovaně posuńte horní kryt tam a zpět, dokud neni vybrán požadovaný bit.

Pokud je tbreva vymenit bity v zasobniku, vyjmete zasobnik zatlačením okěnkem vespod. Vyměnte bity. Bity musí být v zasobniku správně umistěny a nesné vystupovat ze zadní strany zasobniku.

Nebo jegnoduise vytáhnete vrát z držáku a nahradte jej požadovaným bitem. Bit se automatickyzasune do zásobnínu prí otevřeni krytu. (viz obr. D).

POZNÁMKA:

1. S tímo šroubovákem jsou kompatibilí pouze bity dlouhé 25 mm.
2. Pokud kryt neni zcela otevreny,zasobnik bitu se pri

vyjímáni z náradí zasekne. Zcela pritáhněte kryt dozadu.

1. Neni-li zásobnik bitu uvnit nárdí správně zarovnán, pravděpodobné nebude možné kryt zcela zavřit. Zkontrolujte, zda pri vybru požadovaného vrtáku zásobnik bitu zacvakne na misto. Pokud kryt nelze rádně zavřit, otočte upinadlo o kousek po směru nebo proti směru hodin a zkuste to znovu.

3. ZÁMEK VYPÍNACE

Vypinač lze zamknout ve vypnuté poloze. Tim se omezuje možnost náhlého spustěné, když sroubovák není používan. Chcete-li zamknout vypinač, prepněte prepinač otáček dopředu/dozadu do prostřední polohy.

4. PREPINAÇ SMÉRU OTÁÇENİ(Viz Obr. E1 E2)

Při vrtani a šroubování použijte otáčeni doprava označené “ ” (páčku présunout dolea). Opačné směr otáčeni, označeny“ ” (páčku présunout doprava) používejte pouze pro povolování šroubů, nebo pri uvolnovány zaseknutého vrták.

VAROVÁNÍ: Směr otáčeni nikdy nemeinte, dokud se motor otáčí, počkejte, než se stroj zastaví!

5. PLNÉ AUTOMATICKÉ ZAMKNUTI UPINADLA (AUTOMATICKY ZAMEK) (Viz Obr. F)

Když není stisknuty vypinač (4), je upinadlo šroubováku (6) zamknuté.

To umožnjupe podle potreby používat šroubovák ručné. DÜLEZITÉ:

Při použivani šroubováku jako ručniho nastroje netisknéte vypínač (4). V opačném prípadě doje k poskození šroubováku.

6. POUZIVANI SVETLA LED

Svetlo se Rozsvití stisknutím vypínače. Uvolněiním vypínače světlo zhasne.

Svetlo LED zvyšije viditelnost a je vnikajíć pro tmavé a uzavréné prostory

7. OCHRANA PRED HLABOKYM VYBITIM

Baterie Li-ion je chrâněna prěd hlubokým vybitím

"Ochrannym systémem proti vybitf". Když je baterie vybitá, ochranny okruh vypne nařadi: upinadlo se neotácí. V takovém pripadě je třeba nabit baterii.

UDRZBA

Vase náradi nevyžaduje zádné dodatečné promazání nebo udržbu. Vase náradi neobsahuje zádné casti vyžadujíci udržbu. Na cistěné vaseho náradi nikdy nepoužívejte vodu, chemické cistíci prostředky. Vytrěte jej suchým hadrem.

Naradi skladujte na suchem miste. Vetraci otvory motoru udrzujte cisté. Vsechny ovladaci privky prvidelné cistete od prachu.

OCHRANA ZIVOTNIHO PROSTREDI

Vyslouzilé elektrické pristroje by naměly být vyhazovány společné s opdagem z domácnosti.

Nárdí recyklujte ve sběrnách k tomu učelu zřízenych.

Popis Aku šroubováku

WX254.7 (250~269- označeni zařizení zastupce Akumulátorový šroubovák)

Funkce Utahovani a povolovani srobu a matic

Osoba oprávné na usporádat technický soubor,

Název Russell Nicholson

Adresa Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

2014/08/18

Yujin Tang

Vedouci Oddeleni kuality firmy POSITEC

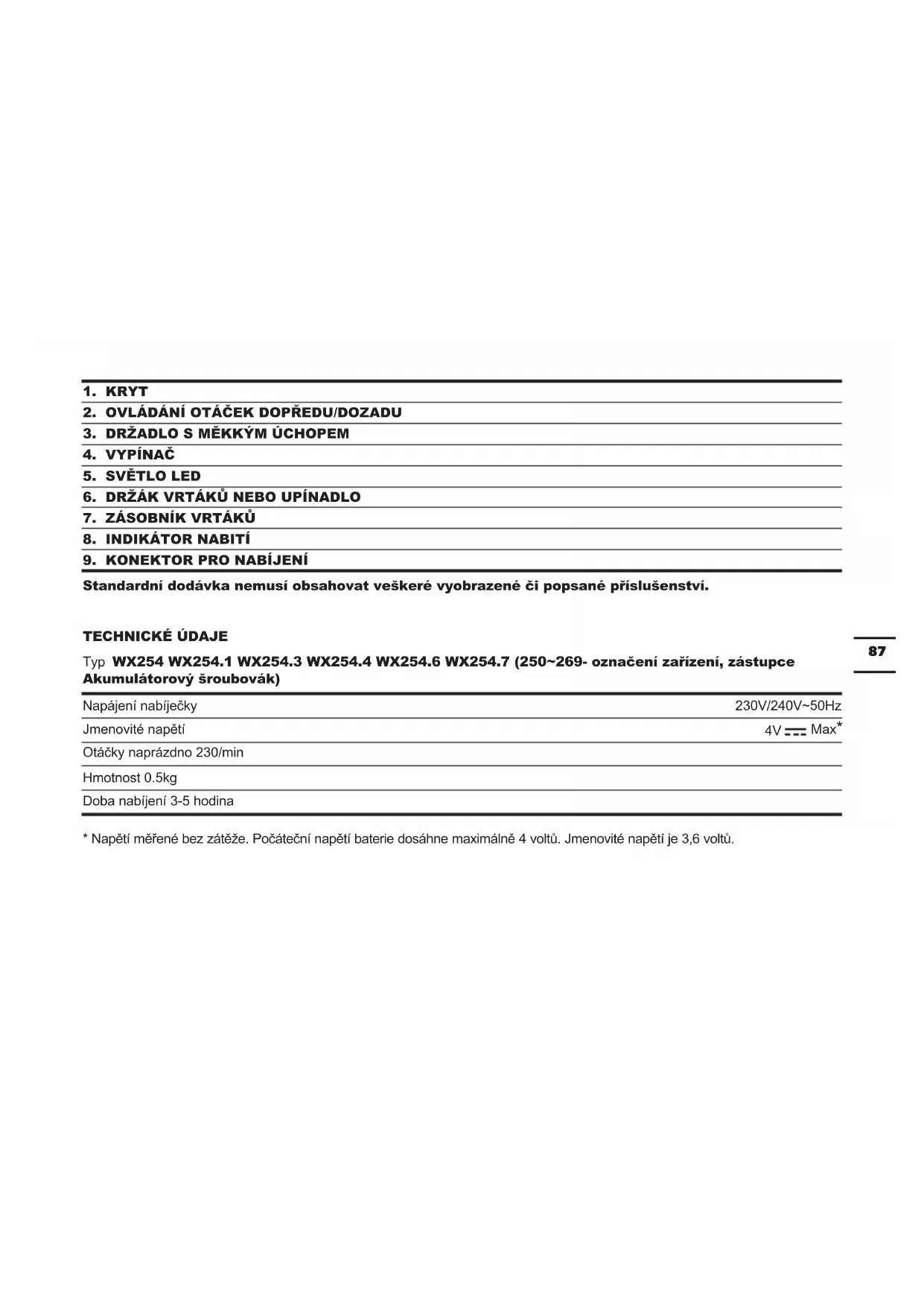

1. KRYT

2. VOLIC SPÄTNÉHO OTÁČANIA A OTÁČANIA VPRED

3. MÄKKÁ RUKOVÄT

4. VYPÍNAČ

5. KONTROLKA LED

6. DRŽIAK BITU ALEBO CHUCK

7. ZÁSOBNÍK NA BITY

8. INDIKÁTOR NABITIA

9. KONEKTOR NA NABIJANIE

Štandardná dodávka neobsahuje věsetko zobrazné Či opisané prislušenstvo.

TECHNICKÉ PARAMETRE

Typ WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7 (250~269- označenie zariadenia, zastupca bezšnúrový skrutkovač)

Deklarovaná celková hodnota vibrácí sa moze použit na vázajomné porovnanie jegnotlivych náradi a takisto aj na predbezné stanovenie Času prace.

Tesnost' zovretia rukovatí a použivanie doplnkov proti vibráciám.

Použivanie náradia na učel určený podla konstrukcie a v súlade s pouynmi.

Použivajte ochrannes prostriedky zraku

Vystupná zastrka ma kladny stredovy kontakt a zaporny vonkajsi kontakt.

Nevystavujte ohnu

V teplom prostredi alebo po intenzivnom nasadeni sa\ jednotka baterii nato'ko zahreje, ze sa nedá ihned' nabijat'.\ Pred začatim nabijania nechajte bateriu vychladnút'.

Pred pouzitim skrutkovač prezrite, Č sa věsétky jeho Časti hladko pohybuju a náradie nevydáva ziadne podozrivé zvuky ani iskry. Pred vniknutím do steny overte prítomnost elektrických vedení alebo potrubí.

PREVÁDZKA
