BEDIENUNGSANLEITUNG WX254.3 WORX

2. RECHTS-/LINKSLAUF

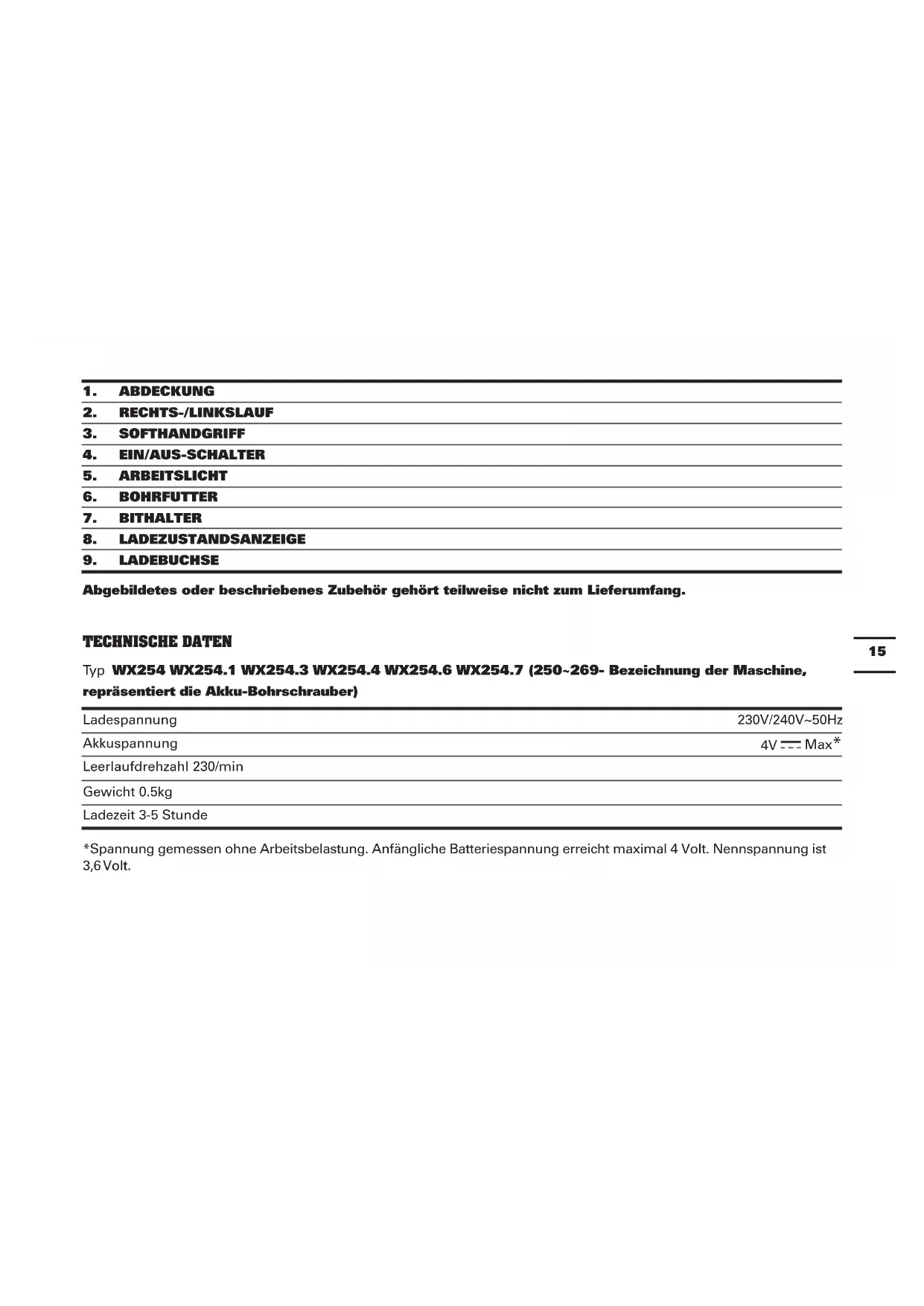

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. TECHNISCHE DATEN Typ WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7 (250~269- Bezeichnung der Maschine, repräsentiert die Akku-Bohrschrauber) Ladespannung 230V/240V~50Hz Akkuspannung

Max* Leerlaufdrehzahl 230/min Gewicht 0.5kg Ladezeit 3-5 Stunde *Spannung gemessen ohne Arbeitsbelastung. Anfängliche Batteriespannung erreicht maximal 4 Volt. Nennspannung ist 3,6 Volt.16

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L

: 65dB(A) Gewichtete Schallleistung L

3.0dB(A) Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A)

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745: Typischer gewichteter Vibrationswert Vibrationsemissionswert a

= 0.7m/s² Unsicherheit K = 1.5m/s² Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläufigen Expositionsbewertung verwendet werden. WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Der Pflege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch.17 Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand-Arm- Vibrationssyndroms kommen. WARNUNG: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden. So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich). Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZUBEHÖRTEILE WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7 25mm Schraubendreher- Einsätze

25mm Pilotlochbohraufsatz 1 1 / 1 1 1 3-5h Ladegerät 1 1 1 1 1 1 Bitkartusche 1 2 1 1 1 2 Holster / 1 / / / 1 Stütze/Ladestation 1 1 / / / /18

SICHERHEITSHINWEISE FÜR SCHRAUBER

1. Halten Sie das Elektrowerkzeug bei allen

Einsätzen, bei denen es verborgene elektrische Leitungen berühren könnte, an den isolierten Griffflächen. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.

SICHERHEITSHINWEISE FÜR LADEGERÄTE

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen Eine Missachtung der nachstehenden Hinweise kann einen Stromschlag, Feuer und/oder Verletzungen nach sich ziehen. Heben Sie alle Warnhinweise und Anweisungen für spätere Nutzung auf. - Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. - Kinder sollten beaufsichtigt werden um Sicherzustellen, dass sie nicht mit dem Ladegerät spielen.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR IHR

1. Vor dem Aufladen bitte die Bedienungsanleitung

2. Trennen Sie nach dem Aufladen das Ladegerät vom

Netz. Trennen Sie danach die das Ladekabel vom Ladegerät und dann den Akku vom Ladegerät.

3. Laden Sie einen ausgelaufenen Akku nicht auf.

4. Benutzen Sie Ladegerät nicht für Zwecke, für die sie

5. Schließen Sie das Ladegerät nur an den

6. Nicht im Freien verwenden, vor Regen und

Feuchtigkeit schützen.

7. Das Ladegerät muss vor Nässe geschützt sein.

8. Verwenden Sie das Ladegerät nicht im Freien.

9. Schließen Sie die Kontakte des Akkus oder des

Ladegeräts nicht kurz.

10. Achten Sie beim Laden auf die Polarität “+/-“.

11. Öffnen Sie das Gerät nicht und halten Sie es von

12. Laden Sie keine Akkus anderer Hersteller.

13. Vergewissern Sie sich, dass die Verbindung

zwischen dem Ladegerät und dem Akku korrekt positioniert ist und nicht durch andere Gegenstände behindert wird.

14. Halten Sie die Öffnungen im Ladegerät frei von

fremden Objekten und schützen Sie sie vor Verschmutzung und Nässe. Bewaren Sie das Gerät trocken und frostfrei auf.

15. Achten Sie darauf, dass das Laden von Akkus an

einem gut gelüfteten Ort und nicht in der Nähe einer brennbaren Umgebung geschieht. Akkus erhitzen sich beim Laden. Sie dürfen nicht überladen werden.19 Sorgen Sie dafür, dass Akkus und Ladegerät beim Aufladen nicht unbeaufsichtigt sind.

16. Laden Sie keine nicht-aufladbaren Akkus auf, da

diese überhitzen und aufbrechen können.

17. Eine längere Lebenszeit und eine bessere

Leistung erreicht man, wenn der Akku bei einer Lufttemperatur zwischen 18ºC und 24ºC aufgeladen wird. Laden Sie den Akku nicht bei Lufttemperaturen unter 4,5ºC oder über 40,5ºC. Achten Sie darauf, um eine starke Beschädigung des Akkus zu vermeiden.

18. Laden Sie nur ein Akkupack, welches dasselbe

Modell wie das von WORX bereitgestellte ist oder von WORX empfohlen wird.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken. b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen. c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden. d) Akkupack nicht mechanischen Stößen aussetzen. e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen. f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden. g) Akkupack sauber und trocken halten. h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.

i) Akkupackmuss vor Gebrauch aufgeladen

werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen. j) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen. k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten. l) Akkupacks funktionieren bei normaler Zimmertemperatur (20°C ± 5°C) am besten. m) Beim Entsorgen von Akkupacks sollten Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden. n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.20 Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen. o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist. p) Akkupacks von Kindern fernhalten. q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren. r) Den Akku bei Nichtverwendung aus dem Gerät nehmen. s) Ordnungsgemäß entsorgen. SYMBOLE WARNUNG: Beim Wechseln der Bits nicht direkt in den Bit-Schacht schauen. Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen Nicht im Freien verwenden Tragen Sie eine Schutzbrille Tragen Sie einen Gehörschutz Tragen Sie eine Staubmaske Der Ausgangsstecker hat positiven Mittelpol und negativen äußeren Pol Nicht verbrennen Vor Regen und Feuchtigkeit schützen Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft. Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu Ihrer lokalen Sammel- oder Recyclingstelle21

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall und Kunststoff.

Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-Ionen-Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät. Der Lithium-Ionen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet: Der Werkzeughalter dreht sich nicht mehr. Wird der Akku erstmalig oder nach längerer Zeit aufgeladen, nach mehrmaligen Lade- und Entladezyklen akzeptiert der Akku jedoch ein Aufladen von 100%. B) AUFLADEN (Siehe Fig. A) Der Schraubendreher kann auf zweifache Weise aufgeladen werden.

1. Verbinden Sie das Ladegerät mit einer geeigneten

Steckdose, Die Anzeigenleuchte leuchtet grün. Setzen Sie dann den Schraubendreher auf das Akku-Ladegerät, leuchtet die Anzeige während der Ladevorgangs rot.

2. Laden Sie den Schraubendreher von der Ladestation

aus auf. Befolgen Sie dieselben Schritte wie weiter oben und stecken Sie den Stecker des Ladegerätes in eine geeignete Netzsteckdose, woraufhin die Anzeige nicht aufleuchtet. Verbinden Sie sodann die Station mit dem Batterieladegerät, woraufhin die Anzeige (rot) während des Ladevorgangs aufleuchtet. Lassen Sie den Akku 3-5 Stunden lang aufladen. Die Batterie ist vollständig aufgeladen, sobald die Anzeigenleuchte grün leuchtet. Trennen Sie das Ladegerät vom Akkubohrer. Der Schraubendreher ist jetzt einsatzbereit. WICHTIG: Während des Aufladens können sich das Ladegerät und der Schraubendreher warm anfühlen. Die ist normal und kein Anzeichen eines Problems.

2. BETRIEBSANWEISUNG

Überprüfen Sie den Schraubendreher vor Gebrauch, um sicherzustellen, dass sich alle Teile reibungslos bewegen und es keine merkwürdigen Geräusche oder Funken gibt. Vor dem Hineintreiben von Befestigungselementen sollten Sie ermitteln, ob hinter den Wänden Stromleitungen, andere elektrische Gefahrenquellen oder Gas- und Wasserleitungen verlaufen. BETRIEBSANWEISUNG

1. EINSETZEN DER BITKARTUSCHE (Siehe Fig. B)

Ziehen Sie die Abdeckung vollständig zurück, um die Bitkartusche einzusetzen(7).

2. AUSWAHL EINES BITS

1. Schieben Sie die Abdeckung ganz auf, hinter

den roten Strich am Werkzeug. Der Bithalter rückt automatisch weiter. (Der Bithalter kann auch von Hand nach links gedreht werden, wenn Sie dies bevorzugen). (Siehe Fig. C1, C2).22

2. Bewegen Sie die obere Abdeckung nach vorne bzw.

hinten, bis der gewünschte Bohreinsatz einsatzbereit an seiner Stelle ist. Wenn die Bits in der Bitkartusche ausgetauscht werden müssen, entnehmen Sie die Bitkartusche, indem Sie sie aus dem Fenster an der Unterseite drücken. Tauschen Sie die Bits durch die gewünschten Bits aus. Achten Sie darauf, dass die Bits richtig in der Kartusche eingesetzt sind und nicht aus der Rückseite der Bitkartusche ragen. Oder ziehen Sie einfach einen Bit aus der Halterung und ersetzen Sie ihn durch den gewünschten Bit. Dieser wird automatisch in die Kartusche geladen, wenn die Abdeckung geöffnet wird. (Siehe Fig. D). HINWEIS:

1. Nur 25mm Sechskant-Schraubendreherbits sind mit

dem Akkuschrauber kompatibel.

2. Wenn die Abdeckung nicht vollständig geöffnet

ist, verkantet sich die Bitkartusche, wenn sie aus dem Werkzeug genommen wird. Ziehen Sie die Abdeckung bis zum Anschlag zurück.

3. Die Abdeckung kann möglicherweise nicht

vollständig geschlossen werden, wenn die Bitkartusche im Inneren nicht richtig ausgerichtet ist. Achten Sie darauf, dass die Bitkartusche eingerastet ist, wenn Sie den gewünschten Bit auswählen. Wenn die Abdeckung nicht richtig geschlossen werden kann, drehen Sie die Spannvorrichtung ein wenig im Uhrzeiger- oder Gegenuhrzeigersinnund versuchen Sie es erneut.

3. SCHALTERVERRIEGELUNG

Der Schalter kann in der OFF (AUS)-Position verriegelt werden. Dies vermindert die Gefahr des unbeabsichtigten Anlaufens des Bohrers. Stellen Sie den Laufrichtungswahlschalter in die Mittelposition, um die Schalterverriegelung zu aktivieren.

4. RECHTS-/LINKSLAUF (Siehe Fig. E1, E2)

Zum Bohren und Schrauben nutzen Sie den Vorwärtslauf, dieser ist markiert als „ ” Hebel ist zur linken Seite umgelegt. Nutzen Sie die Rücklauffunktion, markiert als „ ” Hebel ist zur rechten Seite umgelegt nur WARNUNG: Ändern Sie die Arbeitsrichtung niemals bei laufendem Bohrer. Warten Sie, bis der Bohrer steht!

5. VOLLAUTOMATISCHE SPINDELVERRIEGELUNG

(AUTOM. VERRIEGELUNG) (Siehe Fig. F) Das Bohrfutter des Bohrfutter(6) ist verriegelt, wenn der Ein-/ Ausschalter (4) nicht gedrückt wird. Hierdurch kann der Schraubendreher bei Bedarf manuell bedient werden. WICHTIG: Bei Verwendung als manuelles Werkzeug dürfen Sie nicht den Ein-/Ausschalter (4) drücken. Andernfalls könnte der Schraubendreher beschädigt werden.

Das Arbeitslicht leuchtet bereits bei geringem Druck auf den Ein-Aus-Schalter, das Gerät läuft aber noch nicht an . Wenn Sie den Ein-/Ausschalter loslassen, geht das Licht wieder aus. LED-Beleuchtung für bessere Sicht an dunklen Stellen.

7. TIEFENTLADUNGSSCHUTZ

Der Li-Ionen-Akku ist durch die „Discharging Protection System “gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Die Spannvorrichtung23 dreht sich nicht mehr. Sollte dies der Fall sein, so muss der Akku wieder aufgeladen werden. WARTUNG Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile.Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären hiermit, dass unser Produkt Beschreibung Akku-Bohrschrauber Typ WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7 (250~269- Bezeichnung der Maschine, repräsentiert die Akku-Bohrschrauber) Funktionen Anziehen und Lösen von Schrauben und Muttern Den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC 2006/95/EC 2004/108/EC 2011/65/EU Werte nach, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-2 EN 60335-1 EN 60335-2-29 EN 61000-3-2 EN 61000-3-3 EN 62233 Zur Kompilierung der technischen Datei ermächtigte Person, Name Russell Nicholson Anschrift Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK 2014/08/18 Yujin Tang POSITEC Qualitätsleiter24
