BDCHD18 - Vŕtačka BLACK & DECKER - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtová vŕtačka
Napätie batérie	18 V
Kapacita batérie	1,5 Ah
Typ batérie	Li-ion
Voľnobežné otáčky	0-650 ot/min
Maximálny krútiaci moment	30 Nm
Skľučovadlo	Samozacvakávacie skľučovadlo
Hmotnosť	1,5 kg
Odporúčané použitie	Vŕtanie do dreva, kovu a plastu
Príslušenstvo v balení	Nabíjačka, batéria
Údržba	Pravidelne kontrolujte batériu a čistite skľučovadlo
Bezpečnosť	Počas používania noste ochranné okuliare
Záruka	2 roky

Často kladené otázky - BDCHD18 BLACK & DECKER

Ako môžem vymeniť nástavec na mojej vŕtačke BLACK & DECKER BDCHD18?

Na výmenu nástavca držte skľučovadlo jednou rukou a druhou rukou otáčajte proti smeru hodinových ručičiek, aby ste nástavec odskrutkovali. Vložte nový nástavec a otáčajte v smere hodinových ručičiek, kým nebude pevne upevnený.

Moja vŕtačka sa nespúšťa. Čo mám robiť?

Najskôr skontrolujte, či je batéria nabitá. Ak je batéria nabitá a vŕtačka sa stále nespúšťa, uistite sa, že bezpečnostný zámok nie je aktivovaný. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako predĺžiť životnosť batérie mojej vŕtačky?

Na predĺženie životnosti batérie sa vyhnite jej úplnému vybití pred nabitím. Nabíjajte ju pravidelne a nevystavujte ju extrémnym teplotám.

Aké typy vŕtačiek môžem použiť s BLACK & DECKER BDCHD18?

BLACK & DECKER BDCHD18 je kompatibilná s rôznymi nástavcami, vrátane príklepových vŕtačiek, štandardných skrutkovačových nástavcov a vrtákov na drevo a kov.

Čo robiť, ak vŕtačka počas používania silno vibruje?

Nadmerná vibrácia môže byť spôsobená nesprávne upevneným alebo poškodeným nástavcom. Skontrolujte, či je nástavec správne nainštalovaný a prezrite ho na prípadné poškodenia. Ak problém pretrváva, zvážte kontrolu vŕtačky odborníkom.

Ako vyčistiť moju vŕtačku BLACK & DECKER BDCHD18?

Na čistenie vŕtačky ju odpojte od napájania a použite mäkkú handričku na utrenie povrchu. Vyhnite sa používaniu abrazívnych chemikálií. Tiež sa uistite, že ventilačné otvory nie sú upchaté.

Kde môžem nájsť náhradné diely pre moju vŕtačku?

Náhradné diely pre BLACK & DECKER BDCHD18 nájdete v miestnych hobby obchodoch alebo na oficiálnej webovej stránke BLACK & DECKER. Uistite sa, že overíte konkrétny model pre zabezpečenie kompatibility.

Je moja vŕtačka v záruke?

Áno, BLACK & DECKER BDCHD18 je zvyčajne krytá obmedzenou zárukou. Skontrolujte dokumenty dodané s vašou vŕtačkou pre viac informácií o dĺžke a podmienkach záruky.

NÁVOD NA OBSLUHU BDCHD18 BLACK & DECKER

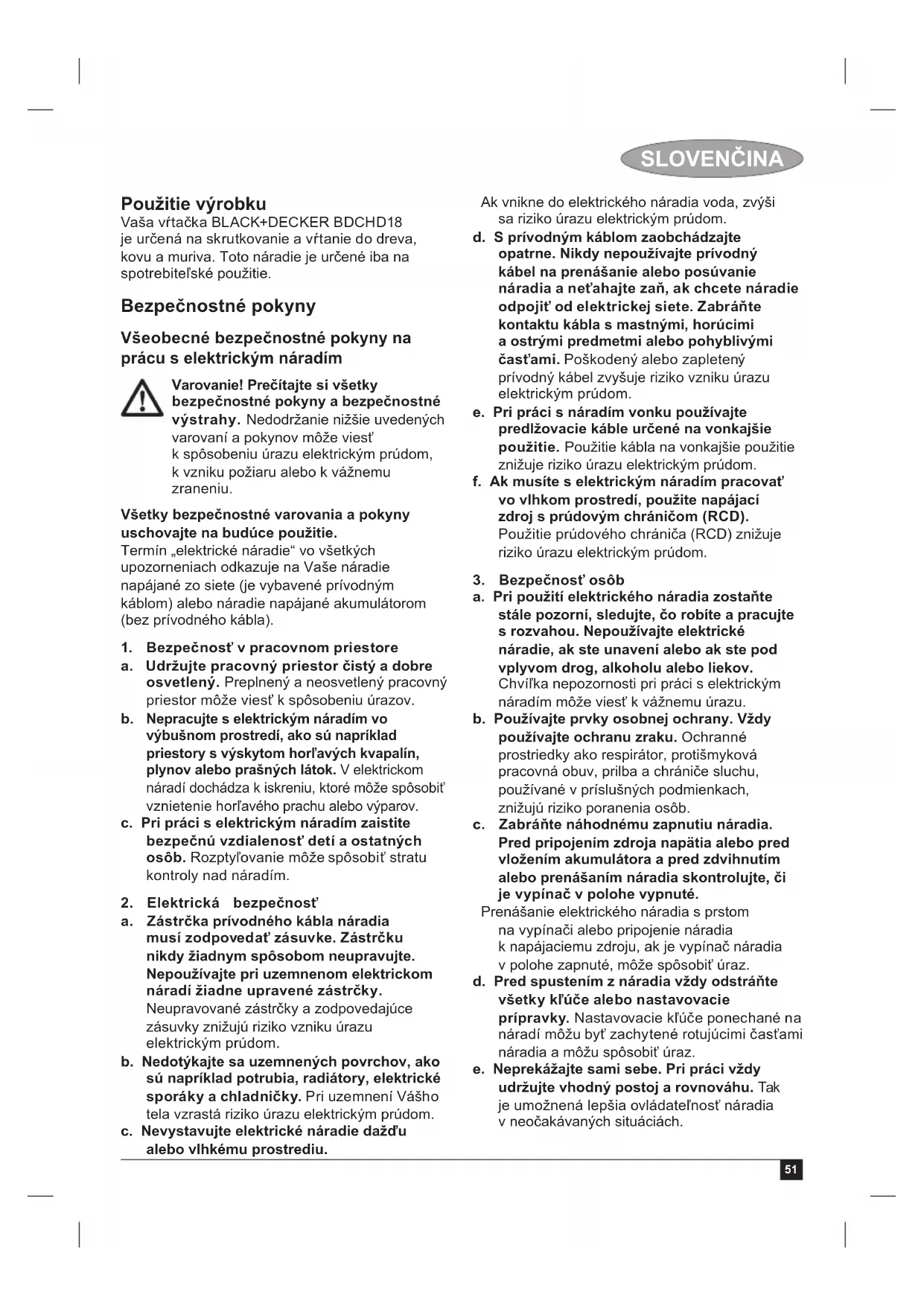

Slovenčina (Preložené z pôvodného návodu) 51

Vaša vřtačka BLACK+DECKER BDCHD18 je určená na skrutkovanie a vřtanie do dreva, kovu a muriva. Toto náradie je určené iba na spotrebitel'ské použitie.

Bezpečnostné pokyny

Všeobecné bezpečnostné pokyny na prácu s elektrickým náradím

Varovanie! Prečítajte si všetky bezpečnostné pokyny a bezpečnostné výstrahy. Nedodržanie nižšie uvedených varovaní a pokynov môže viest' k spôsobeniu úrazu elektrickým prúdom, k vzniku požiaru alebo k vážnemu zraneniu.

Všetky bezpečnostné varovania a pokyny uschovajte na budúce použitie.

Termín „elektrické náradie“ vo všetkých upozorneniach odkazuje na Vaše náradie napájané zo siete (je vybavené prívodným káblom) alebo náradie napájané akumulátorom (bez prívodného kábla).

a. Udržujte pracovný priestor čistý a dobre osvetlený. Preplnený a neosvetlený pracovný priestor môže viest' k spôsobeniu úrazov.

b. Nepracujte s elektrickým náradím vo výbušnom prostredí, ako sú napríklad priestory s výskytom horľavých kvapalín, plynov alebo prašných látok. V elektrickom náradí dochádza k iskreniu, ktoré môže spôsobit' vznietenie horľavého prachu alebo výparov.

c. Pri práci s elektrickým náradím zaistite bezpečnú vzdialenost' detí a ostatných osôb. Rozptyľovanie môže spôsobit' stratu kontroly nad náradím.

a. Zástrčka prívodného kábla náradia musí zodpovedat' zásuvke. Zástrčku nikdy žiadnym spôsobom neupravujte. Nepoužívajte pri uzemnenom elektrickom náradí žiadne upravené zástrčky. Neupravované zástrčky a zodpovedajúce zásuvky znižujú riziko vzniku úrazu elektrickým prúdom.

b. Nedotýkajte sa uzemnených povrchov, ako sú napríklad potrubia, radiátory, elektrické sporáky a chladničky. Pri uzemnení Vášho tela vzrastá riziko úrazu elektrickým prúdom.

c. Nevystavujte elektrické náradie dažd'u alebo vlhkému prostrediu.

d. S prívodným káblom zaobchádzajte opatrne. Nikdy nepoužívajte prívodný kábel na prenášanie alebo posúvanie náradia a net'ahajte zaň, ak chcete náradie odpojit' od elektrickej siete. Zabráňte kontaktu kábla s mastnými, horúcimi a ostrými predmetmi alebo pohyblivými časťami. Poškodený alebo zapletený prívodný kábel zvyšuje riziko vzniku úrazu elektrickým prúdom.

e. Pri práci s náradím vonku používajte predlžovacie káble určené na vonkajšie použitie. Použitie kábla na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

f. Ak musíte s elektrickým náradím pracovať vo vlhkom prostredí, použite napájací zdroj s prúdovým chráničom (RCD). Použitie prúdového chrániča (RCD) znižuje riziko úrazu elektrickým prúdom.

1. Bezpečnost'osôb

a. Pri použití elektrického náradia zostaněte stále pozorní, sledujte, čo robíte a pracujte s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Chvílka nepozornosti pri práci s elektrickým náradím môže viest' k vážnemu úrazu.

b. Používajte prvky osobnej ochrany. Vždy používajte ochranu zraku. Ochranné prostriedky ako respirátor, protišmyková pracovná obuv, prilba a chrániče sluchu, používané v príslušných podmienkach, znižujú riziko poranenia osôb.

c. Zabráňte náhodnému zapnutiu náradia. Pred pripojením zdroja napätia alebo pred vložením akumulátora a pred zdvihnutím alebo prenášaním náradia skontrolujte, či je vypínač v polohe vypnuté.

Prenášanie elektrického náradia s prstom na vypínači alebo pripojenie náradia k napájaciemu zdroju, ak je vypínač náradia v polohe zapnuté, môže spôsobit úraz.

d. Pred spustením z náradia vždy odstráňte všetky klůče alebo nastavovacie prípravky. Nastavovacie klůče ponechané na náradí môžu byť zachytené rotujúcimi časťami náradia a môžu spôsobit’ úraz.

e. Neprekážajte sami sebe. Pri práci vždy udržujte vhodný postoj a rovnováhu. Tak je umožnená lepšia ovládatelnosť náradia v neočakávaných situáciách.

SLOVENČINA

f. Vhodne sa obliekajte. Nenoste vol'ný odev alebo šperky. Dbajte na to, aby sa Vaše vlasy, odev a rukavice nedostali do kontaktu s pohyblivými časťami. Vol'ný odev, šperky alebo dlhé vlasy môžu byť pohyblivými dielmi zachytené.

g. Ak sú zariadenia vybavené adaptérom na pripojenie príslušenstva na zachytávanie prachu, zaistite jeho správne pripojenie a riadnu funkciu. Použitie týchto zariadení môže znížiť nebezpečenstvo týkajúce sa prachu.

a. Nepret'ažujte elektrické náradie. Používajte na vykonávanú prácu správny typ náradia. Pri použití správneho typu náradia bude práca vykonávaná lepšie a bezpečnejšie.

b. Ak nie je možné vypínač náradia zapnút' a vypnút', s náradím nepracujte. Každé elektrické náradie s nefunkčným vypínačom je nebezpečné a musí sa opravit'.

c. Pred nastavovaním náradia, pred výmenou príslušenstva alebo ak náradie nepoužívate, odpojte zástrčku prívodného kábla od zásuvky alebo z náradia vyberte akumulátor. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného zapnutia náradia.

d. Uložte elektrické náradie mimo dosahu detí a nedovol'te ostatným osobám, ktoré toto náradie nevedia ovládat', alebo ktoré nepoznajú tieto bezpečnostné pokyny, aby s týmto elektrickým náradím pracovali. Elektrické náradie je v rukách nekvalifi kovanej obsluhy nebezpečné.

e. Vykonávajte údržbu elektrického náradia. Skontrolujte vychýlenie alebo zablokovanie pohyblivých častí, poškodenie jednotlivých dielcov a iné okolnosti, ktoré môžu ovplyvnit' chod náradia. Ak je náradie poškodené, nechajte ho opravit'. Mnoho nehôd býva spôsobených zanedbanou údržbou náradia.

f. Rezné nástroje udržujte ostré a čisté. Riadne udržiavané rezné nástroje s ostrými reznými ostriami sú menej náchylné na zanášanie nečistotami a lepšie sa s nimi pracuje.

g. Používajte toto elektrické náradie, príslušenstvo a pracovné nástroje podľa týchto pokynov a berte do úvahy prevádzkové podmienky a prácu, ktorá

sa bude vykonávat'. Použitie elektrického náradia na iné účely, než na aké je určené, môže byt' nebezpečné.

a. Nabíjajte iba v nabíjačke určenej výrobcom. Nabíjačka vhodná pre jeden typ akumulátora môže pri vložení iného nevhodného typu spôsobit' požiar.

b. Používajte elektrické náradie výhradne s akumulátormi, ktoré sú určené pre daný typ náradia. Použitie iných typov akumulátorov môže spôsobit' vznik požiaru alebo zranenie.

c. Ak sa akumulátor nepoužíva, uložte ho mimo dosahu kovových predmetov, ako sú kancelárske sponky na papier, mince, kl'úče, klince, skrutky alebo d'alšie drobné kovové predmety, ktoré môžu spôsobit' skratovanie kontaktov akumulátora.

Skratovanie kontaktov akumulátora môže viest' k vzniku popálenín alebo požiaru.

d. V nevhodných podmienkach môže z akumulátora unikať kvapalina. Vyvarujte sa kontaktu s touto kvapalinou. Ak dôjde k náhodnému kontaktu s touto kvapalinou, zasiahnuté miesto omyte vodou. Pri zasiahnutí očí zasiahnuté miesto umyte a vyhl'adajte lekársku pomoc. Unikajúca kvapalina z akumulátora môže spôsobit' podráždenie pokožky alebo popáleniny.

1. Servis

a. Opravy elektrického náradia zverte iba kvalifi kovanému technikovi, ktorý bude používať originálne náhradné diely. Tým zaistíte bezpečnú prevádzku náradia.

Doplnkové bezpečnostné pokyny na prácu s elektrickým náradím

Varovanie! Ďalšie bezpečnostné pokyny pre vítačky

♦ Používajte prídavné rukoväti dodávané s náradím. Strata kontroly nad náradím môže viest' k úrazu.

♦ Pri pracovných operáciách, pri których by mohlo dôjst' ku kontaktu pracovného nástroja so skrytými elektrickými vodičmi, držte elektrické náradie vždy za izolované rukoväti. Pri kontakte pracovného príslušenstva so „živým“ vodičom spôsobia neizolované kovové časti náradia obsluhe úraz elektrickým prúdom.

SLOVENČINA

♦ Pri pracovných operáciách, pri ktorých by mohlo dôjst' ku kontaktu montážneho prvku so skrytými elektrickými vodičmi, držte elektrické náradie vždy za izolované rukoväti. Montážne prvky, ktoré sa dostanú do kontaktu so „živým“ vodičom, spôsobia, že neizolované kovové časti elektrického náradia budů tiež „živé“, čo môže obsluhe spôsobit’ úraz elektrickým prúdom.

Na zaistenie a upnutie obrobku k pracovnému stolu používajte svorky alebo iné vhodné prostriedky. Držanie obrobku rukou alebo opretie obrobku o čast' tela nezaistí jeho stabilitu a môže viest' k strate kontroly.

Pred vrtaním do stien, podláh alebo stropov zistite polohu elektrických vedení a potrubia.

- Ihned' po ukončení vrtania sa nedotýkajte vrtáka, pretože môže byť horúci.

V tomto návode je popísané určené použitie tohto náradia. Použitie iného príslušenstva alebo prídavného zariadenia a vykonávanie iných pracovných operácií než je odporúčané týmto návodom, môže predstavovat' riziko zranenia obsluhy alebo riziko spôsobenia hmotných škôd.

Bezpečnost' ostatných osób

Toto náradie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatkom skúseností a znalostí, ak týmto osobám nebol stanovený dohlad, alebo ak im neboli poskytnuté inštrukcie týkajúce sa použitia výrobku osobou zodpovednou za ich bezpečnost.

♦ Deti musia byt' pod dozorom, aby bolo zaistené, že sa s týmto náradím nebudú hrat'.

Zvyškové riziká

Ak sa toto zariadenie používa iným spôsobom, než je uvedené v priložených bezpečnostných varovaniach, môžu sa objaviť dodatočné zvyškové riziká. Tieto riziká môžu vzniknút' v dôsledku nesprávneho použitia, dlhodobého použitia atd'. Napriek tomu, že sa dodržiavajú príslušné bezpečnostné predpisy a používajú sa bezpečnostné zariadenia, určité zvyškové riziká sa nemôžu vylúčit'. Tieto riziká sú nasledujúce:

♦ Zranenia spôsobené kontaktom s akoukol'vek rotujúcou alebo pohybujúcou sa časťou.

♦ Zranenia spôsobené pri výmene dielcov, pracovného nástroja alebo príslušenstva.

Zranenia spôsobené dlhodobým použitím náradia. Ak používate akékol'vek náradie dlhší čas, zaistite, aby sa robili pravidelné prestávky.

Zdravotné riziká spôsobené vdychovaním prachu vytváraného pri použití náradia (priklad: - práca s drevom, najmä s dubovým, bukovým a MDF).

Vibrácie

Deklarovaná úroveň vibrácií uvedená v technických údajoch a vo vyhlásení o zhode bola meraná v súlade so štandardnou skúšobnou metódou predpísanou normou EN 60745 a môže sa použit' na porovnanie jednotlivých náradí medzi sebou. Deklarovaná úroveň vibrácií sa môže tiež použit' na predbežné stanovenie času práce s týmto náradím.

Varovanie! Úroveň vibrácií pri aktuálnom použití elektrického náradia sa môže od deklarovanej úrovne vibrácií líšit' v závislosti od spôsobu použitia náradia. Úroveň vibrácií môže byt' vzhľadom na uvedenú hodnotu vyššia.

Pri stanovení času pôsobenia vibrácií, z dôvodu určenia bezpečnostných opatrení podľa normy 2002/44/ES na ochranu osôb pravidelne používajúcich elektrické náradie v zamestnaní, by mal predbežný odhad pôsobenia vibrácií brat' na zreteľ aktuálne podmienky použitia náradia s prihliadnutím na všetky časti pracovného cyklu, ako sú časy, ked' je náradie vypnuté a ked' beží naprázdno.

Štítky na náradí

Na náradí sú spoločne s dátumovým kódom zobrazené nasledujúce piktogramy:

Varovanie! Z dôvodu zníženia rizika spôsobenia úrazu si používatel' musí prečítať návod na použitie.

Čalšie bezpečnostné pokyny pre akumulátory a nabíjačky (nie sú dodávané s náradím)

Akumulátor

♦ Akumulátor nikdy zo žiadneho dôvodu nerozoberajte.
♦ Zabráňte kontaktu akumulátora s vodou.
♦ Neskladujte akumulátory na miestach, kde môže teplota presiahnut' 40 °C.
♦ Akumulátory nabíjajte iba pri teplotách v rozsahu od 10 °C do 40 °C.
♦ Nabíjajte iba nabíjačkou dodanou s náradím.

SLOVENČINA

♦ Používajte nabíjačku BLACK+DECKER iba na nabíjanie akumulátora, ktorý bol dodaný s týmto náradím. Iné akumulátory môžu prasknút, spôsobit zranenie alebo iné škody.
♦ Nikdy sa nepokúšajte nabíjať akumulátory, ktoré nie sú na nabíjanie určené.
♦ Poškodené káble ihned' vymeňte.
♦ Zabráňte kontaktu nabíjačky s vodou.
♦ Nesnažte sa nabíjačku rozoberať.
♦ Nepokúšajte sa do nabíjačky preniknút.

Táto nabíjačka nie je určená na vonkajšie použitie.

♦ Ak je poškodený prívodný kábel, musí ho vymenit výrobca alebo autorizovaný servis BLACK+DECKER, aby sa zabránilo možným rizikám.

Popis

Tento výrobok sa skladá z niektorých alebo zo všetkých nasledujúcich častí.

1. Spínač s plynulou reguláciou otáčok
2. Prepínač pravého/l'avého chodu
3. Objímka na nastavenie krútiaceho momentu
4. Rýchloupevňovacie skľučovadlo
5. Prevodovka s dvoma rozsahmi otáčok
6. LED pracovné svietidlo
7. Akumulátor
8. Uvolňovacie tlačidlo akumulátora
9. Držiak skrutkovacích nástavcov

Zostavenie

Použitie

Varovanie! Nechajte náradie pracovať jeho vlastným tempom. Zamedzte preťažovaniu.

Nabíjanie akumulátora (obr. A)

Akumulátor musí byt' nabitý pred prvým použitím a vždy, ked' dôjde k výraznému poklesu jeho výkonu. Akumulátor sa môže počas nabíjania zahrievať. Ide o normálny stav, ktorý neznamená žiadny problém.

Varovanie! Nenabíjajte akumulátor, ak okolitá teplota klesne pod 10 °C alebo ak presiahne 40 °C. Odporúčaná teplota prostredia na nabíjanie: približne 24 °C.

Poznámka: Nabíjačka nebude nabíjat' akumulátory, ak klesne teplota článkov akumulátora pod približne 10 °C alebo ak prekročí 40 °C. Akumulátory sa môžu ponechat' v nabíjačke a nabíjanie sa automaticky spustí, hned' ako teplota článkov dosiahne povolený rozsah.

♦ Pripojte nabíjačku k akejkoľvek štandardnej elektrickej zásuvke s napájacím napätím 230 V a frekvenciou 50 Hz.
Zasuňte akumulátor do nabíjačky, ako je zobrazené na obr. A.
♦ Zelený LED indikátor bude blikat', čo bude indikovat' prebiehajúce nabíjanie.
♦ Ukončenie nabíjania je indikované neprerušovaným svietením zeleného LED indikátora. Akumulátor je úplné nabitý a môže sa vybrat' z nabíjačky alebo môže sa ponechat' v nabíjačke.

Vloženie a vybratie akumulátora z náradia (obr. B)

Vloženie akumulátora:

♦ Vložte akumulátor do náradia tak, aby ste začuli kliknutie (obr. B).

Vybratie akumulátora z náradia (obr. C)

Stlačte tlačidlo na uvoľnenie akumulátora zobrazené na obr. C a vysuňte akumulátor z náradia.

Pokyny na použitie

Táto vítačka sa zapína a vypína stlačením a uvoľnením hlavného vypínača (1). Čím viac je vypínač stlačený, tým vyššie sú otáčky pracovného nástroja.
♦ Ovládacie tlačidlo pre pravý/l'avý chod (2) určuje smer otáčania pracovného nástroja a slúži tiež ako zaist'ovacie tlačidlo.
Ak chcete zvolit' pravý chod, uvol'nite hlavný vypínač a stlačte ovládacie tlačidlo pre pravý/ľavý chod doľava.
♦ Ak chcete zvolit' l'avý chod, zatlačte ovládacie tlačidlo pre pravý/l'avý chod na druhú stranu.

Toto náradie je vybavené objímkou (3) na nastavenie pracovného režimu a na nastavenie momentu pri uťahovaní skrutiek. Skrutky s veľkým rozmerom a obrobky z tvrdých materiálov vyžadujú nastavenie vyššej hodnoty momentu než malé skrutky a mäkké materiály.

♦ Pri vřtaní do dreva, kovu a plastov nastavte objímku na nastavenie momentu na symbol.
♦ Ak chcete skrutkovat', nastavte objímku na požadované nastavenie. Ak nepoznáte ešte vhodné nastavenie, postupujte nasledovne:
♦ Nastavte objímku na najmenšiu hodnotu momentu.
♦ Dotiahnite prvú skrutku.
Ak začne spojka pred dosiahnutím požadovaného výsledku preskakovat, zväčšite hodnotu momentu nastavením objímky do d'alšej polohy a pokračujte v uťahovaní skrutky. Opakujte tento postup, kým nedosiahnete požadované nastavenie. Použite toto nastavenie aj na dotiahnutie zostávajúcich skrutiek.

Rýchloupínacie skl'učovadlo (obr. E)

Vloženie vrtáka alebo iného pracovného nástroja:

♦ Jednou rukou uchopte zadnú polovicu skľučovadla (4) a druhou rukou otočte prednú polovicu skľučovadla proti smeru pohybu hodinových ručičiek, pri pohlade od zadnej

časti skl'učovadla.

Zasuňte pracovný nástroj úplne do skľučovadla a uchopením zadnej polovice skľučovadla s otáčaním jeho prednej polovice v smere pohybu hodinových ručičiek skľučovadlo riadne dotiahnite.

Varovanie! Nepokúšajte sa utiahnut' vrtáky (alebo iné príslušenstvo) uchopením prednej časti skľučovadla a zapnutím náradia. Výmena príslušenstva, ktorá sa robí takýmto spôsobom môže viest' k poškodeniu skľučovadla a k úrazu.

Dva prevodové stupne (obr. F)

Možnosť vol'by dvoch prevodových stupňov Vašej vírtačky Vám umožňuje širšie využitie Vášho náradia. Ak chcete zvolit' nízke otáčky, vysokú hodnotu momentu (poloha 1), vypnite náradie a počkajte na jeho zastavenie. Presuňte volič prevodov (5) smerom od skľučovadla. Ak chcete zvolit' vysoké otáčky, nízku hodnotu momentu (poloha 2), vypnite náradie a počkajte na jeho zastavenie. Presuňte volič prevodov smerom ku skľučovadlu.

Poznámka: Nemeňte prevody, ak je náradie v chode. Ak máte s vykonávaním zmeny prevodového stupňa problémy, uistite sa, či je volič prevodov zatlačený celkom dopredu alebo dozadu, až do dorazovej polohy.

Vrtanie/skrutkovanie

♦ Pomocou prepínača pravého/l'avého chodu (2) zvol'te smer otáčania vpred alebo vzad.
♦ Ak chcete náradie zapnúť, stlačte vypínač (1). Otáčky náradia závisia od intenzity stlačenia tohto vypínača.
♦ Ak chcete náradie vypnút', vypínač uvol'nite.

Rady na optimálne použitie

Vítanie

♦ Používajte iba nabrúsené vrtáky.
Podoprite a riadne zaistite obrobok, ako je uvedené v bezpečnostných pokynoch.
♦ Použite zodpovedajúce a vyžadované bezpečnostné zariadenie, ako je uvedené v bezpečnostných pokynoch.
♦ Zabezpečte a upracte pracovný priestor, ako je uvedené v bezpečnostných pokynoch.
Začnite vrtanie veľmi pomaly a používajte iba malý prítlak, kým nebude vyvrtaná dostatočná diera, ktorá zabráni vykíznutiu vrtáka.
♦ Vyvíjajte na náradie tlak v osi pracovného nástroja. Používajte dostatočne veľký tlak, aby ste zaistili dostatočný výkon nástroja, ale netlačte naň príliš, aby nedošlo k zastaveniu

SLOVENČINA

motora alebo k vychýleniu nástroja.

♦ Vždy držte vítačku pevne oboma rukami, aby ste mohli regulovat' reakcie tohto náradia.
♦ PRI ZASEKNUTÍ VRTÁKA NEPOUŽÍVAJTE HLAVNÝ VYPÍNAČ NA OPAKOVANÉ ZAPÍNANIE A VYPÍNANIE VŘTAČKY, ABY OPÄŤ DOŠLO K ZAČATIU VŘTANIA. MOHLO BY DÕJSŤ K POŠKODENIU VŘTAČKY.
♦ Zmenšením prítlaku a pomalým vrtaním cez poslednú časť obrobku minimalizujte možnosť zaseknutia vrtáka a prelomenia obrobku.
♦ Pri vyťahovaní vrtáka z vyvřtaného otvoru nechajte motor v chode. Tým zabránite zablokovaniu vrtáka.
♦ Uistite sa, či hlavný vypínač zapína a vypína vítačku.

Vrtanie do dreva

Otvory do dreva je možné vřtať rovnakými špirálovými vrtákmi, aké sa používajú pri vřtaní do kovu, alebo plochými vrtákmi. Tieto vrtáky musia byť ostré a počas vřtania sa musia často vyťahovať z vřtaného otvoru, aby sa mohli odstránit’ nečistoty zo špirálových drážok vrtáka.

Vrtanie do kovu

Pri vřtaní do kovu používajte mazivo. Výnimkou je liatina a mosadz, ktoré sa môžu vřtať za sucha. Mazivá pre vřtanie, ktoré dosahujú najlepšie výsledky, obsahujú sulfurový olej alebo ide o sadlo.

Vrtanie muriva

Ak chcete vřtať do muriva, nastavte objímku (3) do polohy na vřtanie s príklepom zarovnaním symbolu so značkou. Nastavte volič otáčok (5) smerom k prednej časti náradia (2. prevodový stupeň).

Skrutkovanie

♦ Vždy používajte správny typ a veľkost' skrutkovacieho nástavca.
♦ Ak sa skrutky nedajú správne pritiahnuť, použite ako mazivo malé množstvo saponátu alebo mydlového roztoku.
♦ Vždy držte náradie so skrutkovacím nástavcom v jednej osi so skrutkou.

Odstraňovanie porúch

Problém Možná príčina	Možné riešenie
Náradie nie je možné spustiť.	Akumulátor nie je nabitý.	Skontrolujte, či nie je nutné nabitie akumulátora.
Akumulátor sa nenabija.	Prívodný kábel nabíjačky nie je pripojený k sietovej zásuvke.	Pripojte privodný kábel nabíjačky k sietovej zásuvke.
	Príliš vysoká alebo príliš nízka teplota okolitého prostredia.	Premiestnite nabíjačku a privodný do prostredia, v ktorom je teplota vyššia než 4,5 °C alebo nižšia než 40,5 °C.
Náradie sa náhle vypne.	Akumulátor dosiahol svoj maximálny teplotný limit.	Nechajte akumulátor vychladnúť.
	Akumulátor je vybitý. Tento akumulátor je vyrobený tak, aby došlo k jeho okamžitému vypnutiu, ak dôjde k jeho vybitiu, aby bola maximalizovaná jeho prevádzková životnosť.	Vložte ho do nabíjačky a nechajte ho úplne nabit'.

Údržba

Vaše náradie BLACK+DECKER bolo skonštruované tak, aby pracovalo dlhý čas s minimálnymi nárokmi na údržbu.

Riadna starostlivosť o náradie a jeho pravidelné čistenie Vám zaistia jeho bezproblémový chod. Vaša nabíjačka nevyžaduje žiadnu údržbu okrem pravidelného čistenia.

♦ Vetracie otvory náradia a nabíjačky pravidelne čistite mäkkou kefkou alebo suchou handričkou.
♦ Pomocou vlhkej handričky pravidelne čistite kryt motora. Nepoužívajte žiadne abrazívne čistiace prostriedky alebo rozpúšt'adlá.
Pravidelne otvárajte skľučovadlo a poklepom odstráňte prach z jeho vnútornej časti.

Ochrana životného prostredia

Tried'te odpad. Výrobky a akumulátory označené týmto symbolom sa nesmú vyhadzovat do bežného domáceho odpadu.

Tieto výrobky a akumulátory obsahujú materiály, ktoré je možné obnovit' alebo recyklovať, čo znižuje dopyt po surovinách.

Zaistite, prosím, recykláciu elektrických výrobkov a akumulátorov podľa miestnych

platných predpisov. Ďalšie informácie nájdete na internetovej adrese www.2helpU.com

Technické údaje

		BDCHD18
Napájacie napätie V	1	8
Otáčky naprázdno min	-1	0 – 360/0 – 1400
Maximálny moment Nm 17,5/40
Kapacita skľučovadla	mm	1 – 10
Maximálny priemer vrtáka pri vřtani do
ocele/dreva/muriva mm 10/25/10
Hmotnost' kg 0,90 (s akumulátorom 1,30)

Celková úroveň vibrácií (priestorový vektorový súčet) podľa normy EN 60745:

Vřtanie do kovu ( a_h*D ) < 0,45 m/s2, odchýlka (K) 1,5 m/s2

Skrutkovanie bez rázov ( a_h ) < 1,2 m/s2, odchýlka (K) 1,5 m/s2

ES Vyhlásenie o zhode v rámci EÚ

SMERNICA PRE STROJOVÉ ZARIADENIA

CE

BDCHD18 – vítačka, skrutkovač

Spoločnost' Black & Decker vyhlasuje, že tieto výrobky, popisované v časti „Technické údaje“, spíňajú požiadavky nasledujúcich noriem: 2006/42/ES, EN 60745-1, EN 60745-2-1

Tieto výrobky spíňajú aj požiadavky smerníc 2004/108/EC (do 19. 4. 2016), 2014/30/EÚ (od 20. 4. 2016) a 2011/65/EÚ. Ak chcete získat' d'alšie informácie, kontaktujte, prosím, spoločnosť Black & Decker na tejto adrese alebo na adresách, ktoré sú uvedené na konci tohto návodu.

Nižšie podpísaná osoba je zodpovedná za zostavenie technických údajov a vydáva toto vyhlásenie v zastúpení spoločnosti Black & Decker.

R. Laino

R. Laverick

Technický riaditel'

Spoločnosť Black & Decker je presvedčená o kvalite svojich výrobkov a ponúka spotrebitel'om záruku 24 mesiacov od dátumu kúpy. Táto záruka sa ponúka v prospech zákazníka a nijako neovplyvní jeho zákonné záručné práva. Táto záruka je platná vo všetkých členských štátoch EÚ a európskej zóny vol'ného obchodu EFTA.

Ak požadujete reklamáciu v rámci záruky, táto reklamácia musí spĺňať obchodné podmienky spoločnosti Black & Decker a predajcovi alebo autorizovanému servisu budete musieť predložiť doklad o kúpe.

Obchodné podmienky týkajúce sa záruky spoločnosti Black & Decker v trvaní 2 rokov a adresu najbližšieho autorizovaného servisu nájdete na internetovej adrese www.2helpU.com, alebo kontaktujte najbližšieho autorizovaného predajcu Black & Decker na adrese uvedenej v tomto návode.

Navštívte, prosím, naše internetové stránky www.blackanddecker.co.uk, kde môžete zaregistrovať Váš nový výrobok Black & Decker a kde môžete získat’ informácie o našich nových výrobkoch a špeciálnych ponukách.

Назначение
