GX4 - Kompresor Xblitz - Bezplatný návod na obsluhu

Často kladené otázky - GX4 Xblitz

NÁVOD NA OBSLUHU GX4 Xblitz

Červená blíká (<5%) - vyžaduje nabijeni

3. Tlacitko Start/Stop

1. Aktuálny tlak
2. Indikátor tlakovej Jednotky
3. Nastavenie tlaku
4. Indikator nabitia batrie
5. Prevádkový režim
6. Tlačidlo zvyšenia tlaku
7. Tlačidlo na uvolnémie tlaku
8. Zmena prevadzkového režimu
9. Zmena prevádkového režimu
10. Tlačidlo napájania/šartovania
11. Tlacidlo na zmenu LED baterky/tlakovej Jednotky
12. Nabijacia zásuvka
13. LED
14. Vzduchová hadica so spojkou Schrader + uložný priestor
15. Vystup USB (powerbanka)
16. Konektor vzduchovej hadice
17. Odkladaci priestor na vzduchovu hadicu
18. Kabel USB-C
19. Adapter vzduchovej trysky
20. Adaptér Presta
21. Gulocková ihla
22. Obal

02.AKCIA

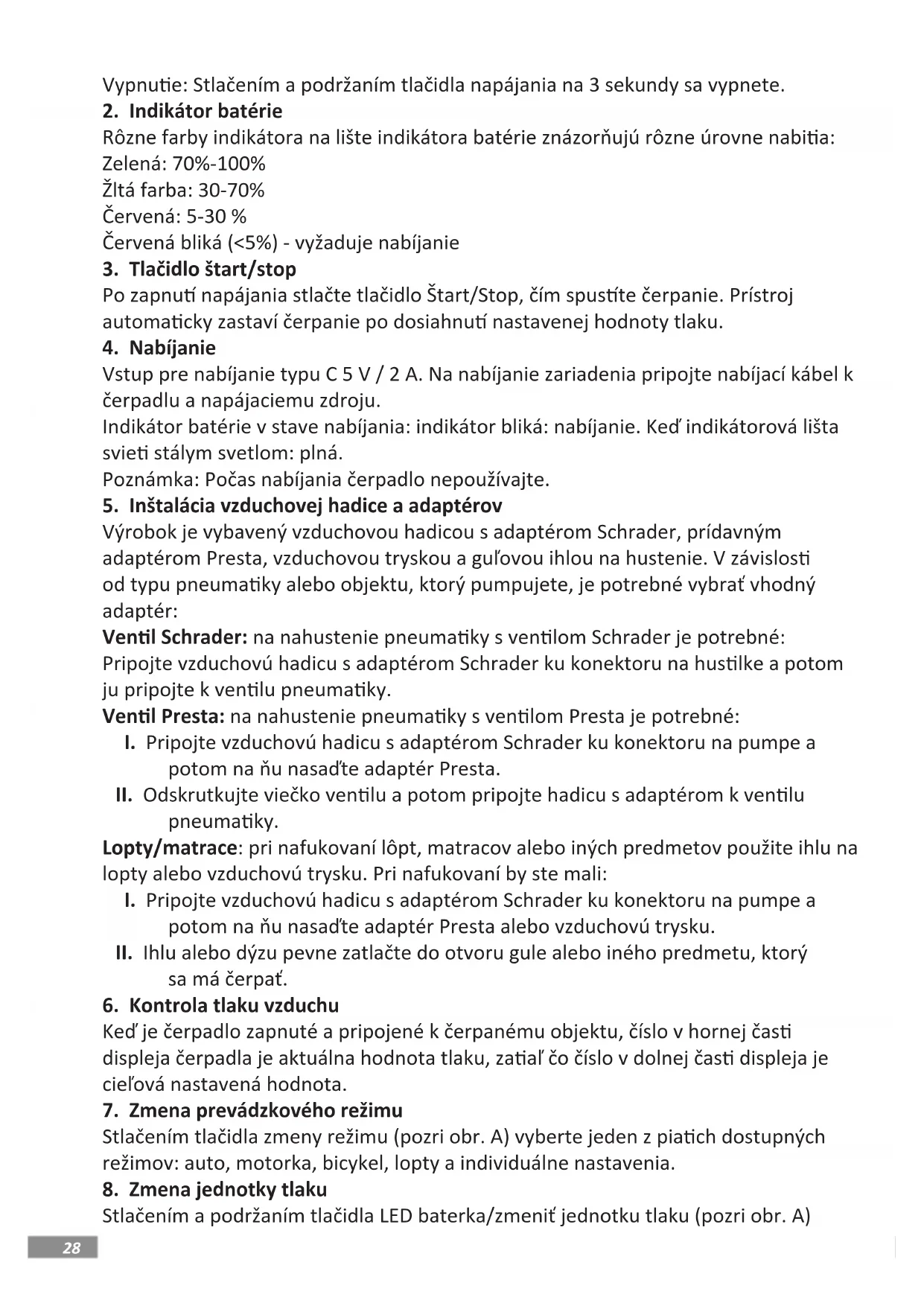

1. Zapínanie a vypínanie

5. Instalácia vzduchovej hadice a adaptérov

Vyrobok je vybaveny vzduchovou hadicou s adaptérom Schrader, pridavném adapétrom Presta, vzduchovou tryskou a gulovou ihlou na hustenie. V závislosti od typu pneumatíky alebo objektu, ktorý pumpujete, je potrebné vybrat vchodný adaptorér:

Ventil Schrader: na nahustenie pneumatiky s ventilom Schrader je potrebné:

Ventil Presta: na nahustenie pneumatiky s ventilom Presta je potrebné:

I. Pripojte vzduchovú hadicu s adaptérom Schrader ku konektoru na pumpe a potom na štu nasad'te adaptér Presta.
II. Odskrutkujte viecko ventilu a potom pripojte hadicu s adapterom k ventilu pneumatiky.

Lopty/matrace: pri nafukovani lôpt, matracov alebo inych predmetov použite ihlu na lopty alebo vzduchovú trysku. Pri nafukovani by ste mali:

I. Pripojte vzduchovú hadicu s adaptérom Schrader ku konektoru na pumpe a potom na šnú nasadte adaptér Presta alebo vzduchovú trysku.
II. Ihlu alebo dzyu pevne zatlacte do otvoru gule alebo ineho predmetu, ktory sa ma cerpat.

6. Kontrola tlaku vzduchu

Ked' je Čerpadlo zapnute a pripojené k Čerpanému objektu, cislo v hornej Časti displeja Čerpadla je aktuálna hodnota tlaku, zatial' co cislo v dolnej Časti displeja je ciełová nastavená hodnota.

Stlačením tlacidla zmeny režimu (pozri obr. A) vyberte jedem z piatich dostupných režimov: auto, motorka, bicykel, lopty a individuálne nastavenia.

Stlačením a podržaním tlacidla LED baterka/zmenit{jednotku tlaku (pozri obr. A)

Krátkym stlačením tlacidla na zmenu LED svietidla/tlakovej Jednotky (pozri obr. A) zapnete svietidlo, druhým krátkym stlačením aktivujete režim blikania, tretím krátkym stlačením aktivujete režim SOS, štrvtým krátkym stlačením ho vypnete.

Zapnite Čerpadlo, ak zariadenie nie je pripojené k Žiadnemu objektu a zobrażna hodnota tlaku nie je 0,0 BAR/PSI, podržte stlačené tlacidlo "+" a -" po dobu 2 sekünd, kým sa obrazovka uplne nerozsvieti a hodnota sa nevráti na normálnu hodnotu. Upozornenie: Čerpadlo sa automaticicky vypne po 3 minútach nečinnosti. Zariadenie sa pred odoslaním resetuje do továrenského nastavenia. Rozdiely v nadmorskej výške alebo senzoroch možu spôsobit odchýlyk merania - manuálne resetovanie zvyšuje presnost. Kalibrária sa neodporúča pri vysokych teplotách.

11. Referenčné hodnoty tlaku počas Čerpania

Aby ste zaistili bezpečnost, prečitajte si námod na použitie a pred Čerpaním skontrolutje odporúčaný tlak vzduchu pre vás vyrobok. Nadmerné nafúknutiemöze viest k vybuchu a zraneniam.

Pneumatiky - rozsah tlaku, ktorému možu odolávat, je uvedeny na bočnici pneumatíky. Tlak by mal zodpovedat hmotnosti nákladu. Športové lopty (napr. futbalové, basketbalové, volejbalové) - odporúčaný tlak je zvyčajne vyznacéný okolo hustiachoventilu. Rovnako ak pri pneumatíkách by sa mal tlak prisposobit podmienkam používania.

Referencé tlaky:

Auto: 26-43 PSI
Motocykel: 30-45 PSI
Cestný bicykel: 100-120 PSI
Horský bicykel: 38-55 PSI
- Sportové lopty Basketbal: 7-9 PSI; futbal: 10-12 PSI; volejbal: 4 - 6 PSI.

12. Bezpečnostné opatrenia pri vysokych teplotách

Pri odskrutkovani vzduchoveho ventilu moze ventil aj konektor dosiahnut vysoku teplotu v dosledku dlhej prevadzky zariadenia.

Upozornenie: Nedotykajte sa kábla a vzduchového konektora holymi rukami po dlhšiu dobu!

03. TECHNICKE UDAJE

■ Bátéria: Li-Ion 4000 mAh (7,4V/14,8Wh) ■ Vystupný tlak: 2~150PSI / 0,1~10,3BAR ■ Prietak vzduchu: 25 l/min ■ Doba nabíjania bátérié: ~3h ■ Doba chodu: ~25min ■ Gauge STOP s elektronikou:15cm displejej ■ 5 prévádkovych režimov ■ LED baterka ■ USB-A (powerbanka) vystup: 5V 2A= ■ USB Type C vstup: 5V 2A= ■ Prevádková teplota: -10~45 °C ■ Rozmery: 68x48x154mm ■ Hmotnost' : 450g

04. PREKÁŽKY

1. Poças cerpania nenechavajte cerpadlo bez dozoru.

2. Neumiestnujte ho do blizkosti hor'avych alebo vybusnych materialov.

3. Zabránte kontaktu s vlhkestou, prachom a pádom.
4. Zariadenie neskladujte na miestach s extremnou teplotou a vlhkostou.
   5 Vyrobok obsahuje zabadovanú litiovú bateriu - nevyhadzujte ju do ohna alebo nekontrovaným spôsobom.

5. Uchovávajte mimo dosahu detí.

6. RIESENIE

Problém Możné prićiny Spôsob riešenia
Pomalé Čerpanie	1. Nízky stav nabitia batérié.	Skontrolujte úroven nabitia.
	2. Únik vžduchu z hadice.	Skontrolujte tesnost' vžduchovej hadice.
	3. Uvol'nené hadicové spoje.	Skontrolujte a utiahnite prípojky na oboch koncoch vžduchovej hadice.
	4. Únik vžduchu z Čerpaného objektu.	Skontrolujte, Či Čerpany predmet netesní.
Jednotka je zapnutá, ale nečerpá	1. Nízky stav nabitia batérié.	Skontrolujte úroven nabitia.
	2. tlak v pneumatíkích je vyší akaо nastavená hodnota.	Nastavte vyšsiu hodnotu tlaku.
Nastavený tlak nemož-no zvýšit'ani znížit'	Zvolený nasprávny režim Čerpania.	Vyberte vlastné režim a nastavte hodnotu od 2 do 150 PSI.
Čerpanie funguje, ale tlak ukazuje 0	1. Výrobky s nízkym tlakom (napr. balóny) nepatria do meracieho rozsahu.	Skontrolujte, Či zariadenie podporuje predmet, ktorý sa má Čerpať.
	2. Ak je pneumatika prázdna, hodnota tlaku sa zobrazí až po krátkom Čase hustenia.	Pneumatiku na chvil'u nahustite, aby ste zistili tlak.
Po odskrutkovaní trysky sa zariadenie auto-maticky vypne	Zariadenie má funkciu automaticického vypnutia po 3 minútach.	Stlačením a podržaním tlacidla Štartujete.
Únik vžduchu počas pripojenia hadice	Netesné pripojenia vžduchovej hadice.	Utiahnite vžduchovú hadicu.
Farba indikáctora výkonu sa počas Čerpania mení	Pri vybíjaní litiovej batérié dochodázka kPoklesu napătia, co vedie kzmene farby indikáctora.	Tento jav je normálny a neznamená poruchu.
Indikátor napájania sa po nabíjaní nerozsvieti	Nesprávny nabíjací kabel alebo adaptér.	Používajte kompatibilné nabíjací kabel a adaptér.

Reklamácie je potrebné uplatni' prostrednictvom reklamačného formulára, ktorý

Technické špecifikácie a obsah supravy sa možu zmenit bez predchadzajúceho upozornenia, ospravedlñujeme sa za pripadné neprijemnosti.
