KASUTUSJUHEND GX4 Xblitz

KASUTUSJUHEND Täname teid Xblitz AIRMASTER kaasaskantava mini elektrilise pumba ostmise eest. Seade võimaldab teil kiires pumbata erinevaid sõidukirehve, palle ja muid esemeid, samu saate tänu sisseehitatud manomeetrile igal ajal rõhku kontrollida. Kompressor on varustatud laetava akuga, mis võimaldab mugavalt ja juhtmevabalt pumbata. Enne kasutamist lugege lisatud juhiseid ja eevaatusabinõusid, et välda toote kahjustamist või ohtu.

2. Rõhuühiku indikaator

4. Aku laetuse indikaator

6. Surve suurendamise nupp

7. Rõhuvabastuse nupp

8. Töörežiimi muutmine

9. Töörežiimi muutmine

10. Toite-/käivitamisnupp

11. LED taskulambi/ rõhuüksuse vahetamise nupp

14. Õhuvoolik koos Schraderi liitmikuga + hoiukamber

15. USB-väljund (powerbank)

16. Õhuvooliku ühendus

17. Õhuvoolikute hoiuruum

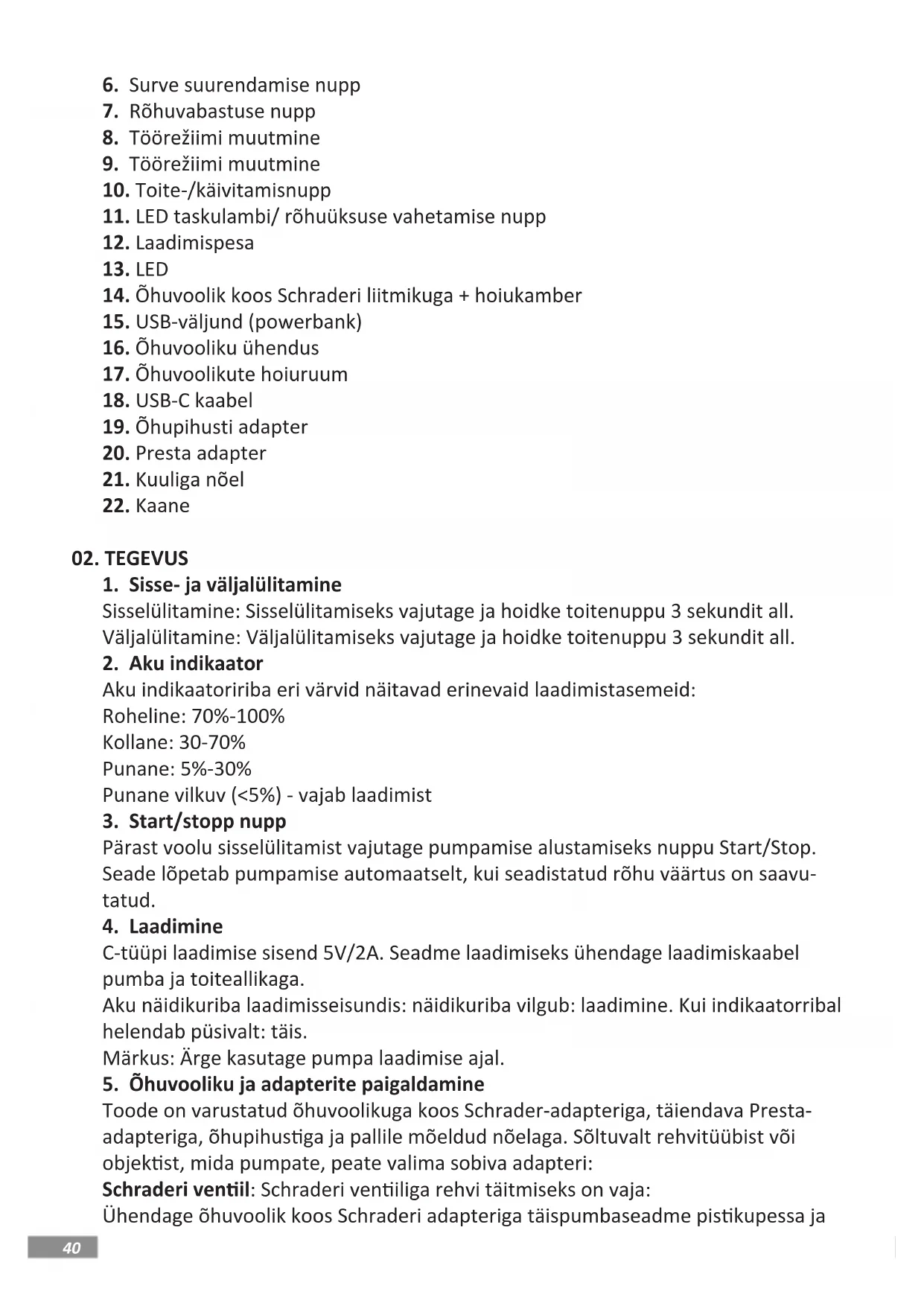

1. Sisse- ja väljalülitamine

Sisselülitamine: Sisselülitamiseks vajutage ja hoidke toitenuppu 3 sekundit all. Väljalülitamine: Väljalülitamiseks vajutage ja hoidke toitenuppu 3 sekundit all.

Aku indikaatoririba eri värvid näitavad erinevaid laadimistasemeid: Roheline: 70%-100% Kollane: 30-70% Punane: 5%-30% Punane vilkuv (<5%) - vajab laadimist

Pärast voolu sisselülitamist vajutage pumpamise alustamiseks nuppu Start/Stop. Seade lõpetab pumpamise automaatselt, kui seadistatud rõhu väärtus on saavu- tatud.

C-tüüpi laadimise sisend 5V/2A. Seadme laadimiseks ühendage laadimiskaabel pumba ja toiteallikaga. Aku näidikuriba laadimisseisundis: näidikuriba vilgub: laadimine. Kui indikaatorribal helendab püsivalt: täis. Märkus: Ärge kasutage pumpa laadimise ajal.

5. Õhuvooliku ja adapterite paigaldamine

Toode on varustatud õhuvoolikuga koos Schrader-adapteriga, täiendava Presta- adapteriga, õhupihusga ja pallile mõeldud nõelaga. Sõltuvalt rehvitüübist või objekst, mida pumpate, peate valima sobiva adapteri: Schraderi venil: Schraderi veniliga rehvi täitmiseks on vaja: Ühendage õhuvoolik koos Schraderi adapteriga täispumbaseadme piskupessa ja41 seejärel ühendage see rehviveniliga. Presta venil: Presta veniliga rehvi täitmiseks on vaja:

I. Ühendage õhuvoolik koos Schraderi adapteriga pumba piskusse ja seejärel

paigaldage sellele Presta adapter.

II. Keerake venili kork lah, seejärel ühendage voolik koos adapteriga

rehvivenili külge. Pallid/madratsid: pallide, madratsite või muude esemete täitmiseks kasutage palli nõela või õhupihust. Täitmiseks peaksite:

I. Ühendage õhuvoolik koos Schraderi adapteriga pumba pistikusse ja seejärel

ühendage sellele Presta adapter või õhupihusti

II. Suruge nõel või otsik kindlalt palli või muu pumbatava objek puuris.

6. Õhurõhu kontrollimine

Kui pump on sisse lülitatud ja ühendatud pumbatava objekga, on pumba näidiku ülaosas olev number praegune rõhu väärtus, samas kui näidiku allosas olev number on seatud sihtväärtus.

7. Töörežiimi muutmine

Vajutage režiimi muutmise nuppu (NÄIDE A), et valida viie olemasoleva režiimi vahel: auto, mootorratas, jalgratas, pallid ja individuaalsed seaded.

8. Rõhuühiku muutmine

Vajutage ja hoidke all LED-lampide/rõhuühiku muutmise nuppu (vt joonist A), et muuta rõhuühikut. Ühiku teisendamise valem on järgmine: 1PSI=6,89KPA; 1BAR=14,5PSI/100KPA; 1Kg/cm2=98KPA.

Vajutage lühidalt LED-tulede/rõhuaparaadi vahetamise nuppu (SEE KUVA A), et lülitada taskulamp sisse, vajutage lühidalt teist korda, et akveerida vilkuv režiim, vajutage lühidalt kolmandat korda, et akveerida SOS-režiim, vajutage lühidalt neljandat korda, et välja lülitada.

10. Rõhuanduri lähtestamine ja kalibreerimine

Lülitage pump sisse, kui seade ei ole ühegi objekga ühendatud ja kuvatav rõhu väärtus ei ole 0,0 BAR/PSI, hoidke “+ ja -” nuppu 2 sekundit all, kuni ekraan täielikult süb ja väärtus taastub normaalseks. Pange tähele: pump lülitub automaatselt välja pärast 3-minulist tegevusetust. Seade on enne saatmist tehases lähtestatud. Erinevused kõrguses või andurites võivad põhjustada mõõtmishälbeid - käsitsi lähtestamine parandab täpsust. Kali- breerimine ei ole soovitatav kõrgetel temperatuuridel.

11. Võrdlusrõhu väärtused pumpamise ajal

Ohutuse tagamiseks lugege enne pumpamist kasutusjuhendist, et kontrollida oma seadme jaoks soovitatavat õhurõhku. Ülepumpamine võib põhjustada plahvatusi ja vigastusi. Rehvid - rehvi küljepinnal on märgitud rehvi talutav rõhkude vahemik. Rõhk peaks olema vastavuses koormuse kaaluga. Spordipallid (nt jalgpall, korvpall, võrkpall) - soovitatav rõhk on tavaliselt märgitud pumbavenili ümber. Nagu rehvide puhul, tuleks rõhk kohandada vastavalt kasutusngimustele.42 Võrdlusrõhk:

• Mägijalgratas: 38-55 PSI

• Spordipallid: Korvpall: Jalgpall: 7-9 PSI; Jalgpall: 7-9 PSI; Jalgpall: 7-9 PSI; Jalgpall: 7-9 PSI: PSI: 10-12 PSI; võrkpall: 10-12 PSI; võrkpall: PSI: 4-6 PSI.

12. Eevaatusabinõud kõrgete temperatuuride korral

Õhuklapi lahti keeramisel võivad nii klapp kui ka pistikupesa saavutada kõrge temperatuuri seadme pika tööaja tõu. Eevaatust: Ärge puudutage kaablit ja õhupiskut pikema aja jooksul palja käega!

03. TEHNILISED ANDMED

￭ Aku: Li-Ion 4000mAh (7,4V/14,8Wh)￭ Väljundrõhk: 2-150PSI / 0,1-10,3BAR￭ Õhuvool: 25 l/min￭ Aku laadimisaeg: ~3h￭ Tööaeg: ~25min￭ Elektrooniline voolik￭ 15 STOP rõhk LED-ekraaniga näidik￭ 5 töörežiimi￭ LED taskulamp￭ USB-A (toitepank) väljund: 5V 2A⎓￭ USB Type C sisend: 5V 2A⎓￭ Töötemperatuur: -10~45 ℃￭ Mõõdud: 68x48x154g ￭ Kaal: 450 mm

1. Ärge jätke pumpa pumpamise ajal järelevalveta

2. Ärge asetage seda tuleohtlike või plahvatusohtlike materjalide lähedusse

3. Välge kokkupuudet niiskuse, tolmu ja kukkumisega.

4. Ärge hoidke seadet äärmusliku temperatuuri ja niiskusega kohtades

5 Toode sisaldab sisseehitatud liiumakut - ärge visake seda tulekahju või kontrol- limatul viisil.

6. Hoida lastele käesaamatus kohas.

Probleem Võimalikud põhjused Lahendusmeetod Aeglane pumpamine

2. Õhuleke voolikust.

Kontrollige õhuvooli- kut lekete suhtes.

3. Lahsed voolikuühendused.

Kontrollige ja pingutage ühendusi õhuvooliku mõlemas otsas.

4. Õhuleke pumbatavast objekst.

Kontrollige, et pumbatavas esemes ei oleks lekkeid.43 Probleem Võimalikud põhjused Lahendusmeetod Seade on sisse lüli- tatud, kuid ei pumpa

2. rehvirõhk on seatud väärtusest

kõrgem. Seadke kõrgem rõhu väärtus. Seadistatud rõhku ei saa suurendada ega vähendada Vale pumpamisrežiim on valitud. Valige kohandatud režiim, et määrata väärtus vahemikus 2 kuni 150 PSI. Pumpamine töötab, kuid rõhk näitab 0

1. Madala rõhuga tooted (nt õhupal-

lid) ei kuulu mõõtepiirkonda. Kontrollige, et pumbatav objekt oleks seadme poolt toetatud.

2. Kui rehv on tühi, ilmub rõhu väär-

tus alles pärast lühikest täiteaega. Pumbake rehvi mõnda aega, et lugeda rõhku. Kui otsik on lah keer- atud, lülitub seade automaatselt välja. Seadmel on automaatne väljalülitus- funktsioon 3 minu pärast. Uues käivitamiseks vajutage ja hoidke all stardinuppu. Õhuleke vooliku ühendamisel Lekkinud õhuvooliku ühendus. Pingutage õhuvoolikut. Toiteindikaatori värvus muutub pumpamise ajal. Liiumaku tühjenemise käigus toimub pinge langus, mis toob kaasa indikaa- tori värvuse muutumise. See nähtus on normaalne ja ei viita veale. Toiteindikaator ei sü pärast laadimist Vale laadimiskaabel või adapter. Kasutage ühilduvat laadimiskaablit ja adapterit.

06. GARANTII/KAEBUSKAART

Tootel on 24-kuuline garani. Garaningimused on leitavad aadressil: hps://xblitz.pl/gwarancja/. Pretensioonid tuleb esitada, kasutades pretensioonivormi aadressil: hp://reklamacje.kgktrend.pl/. Üksikasjad, kontaktandmed ja teenindusaadressi leiate aadressilt: www.xblitz.pl. Tehnilised andmed ja komplek sisu võivad muutuda ilma eeteatamiseta, vabandame võimalike ebamugavuste pärast.44
