BEDIENUNGSANLEITUNG GX4 Xblitz

BEDIENUNGSPANLEITUNG

Vielen Dank, dass Sie sich für die tragbare elektrische Minipumpe Xblitz AIRMASTER entschieden haben. Mit dem Gerät konnen Sie schnell eine Vielzahl von Fahrzeugreifen, Bällen und anderen Gegenständen aufpumpen und dank des eingebauten Manometers jederzeit den Druck überprüfen. Der Kompressor ist mit einem wiederaufladbaren Akku ausgestattet, mit dem Sie bequem kabellos pumpen konnen.

Bitte lessen Sie die beiliegenden Anweisungen und Vorsichtsmaßnahmen vor dem Gebrauch, um Produktschäden oder Gefahren zu vermeiden.

01.PRODUKTBEZEICHNUNG

SIEHE ABB. A

1. Aktueller Druck

2. Anzeige der Druckeinheit

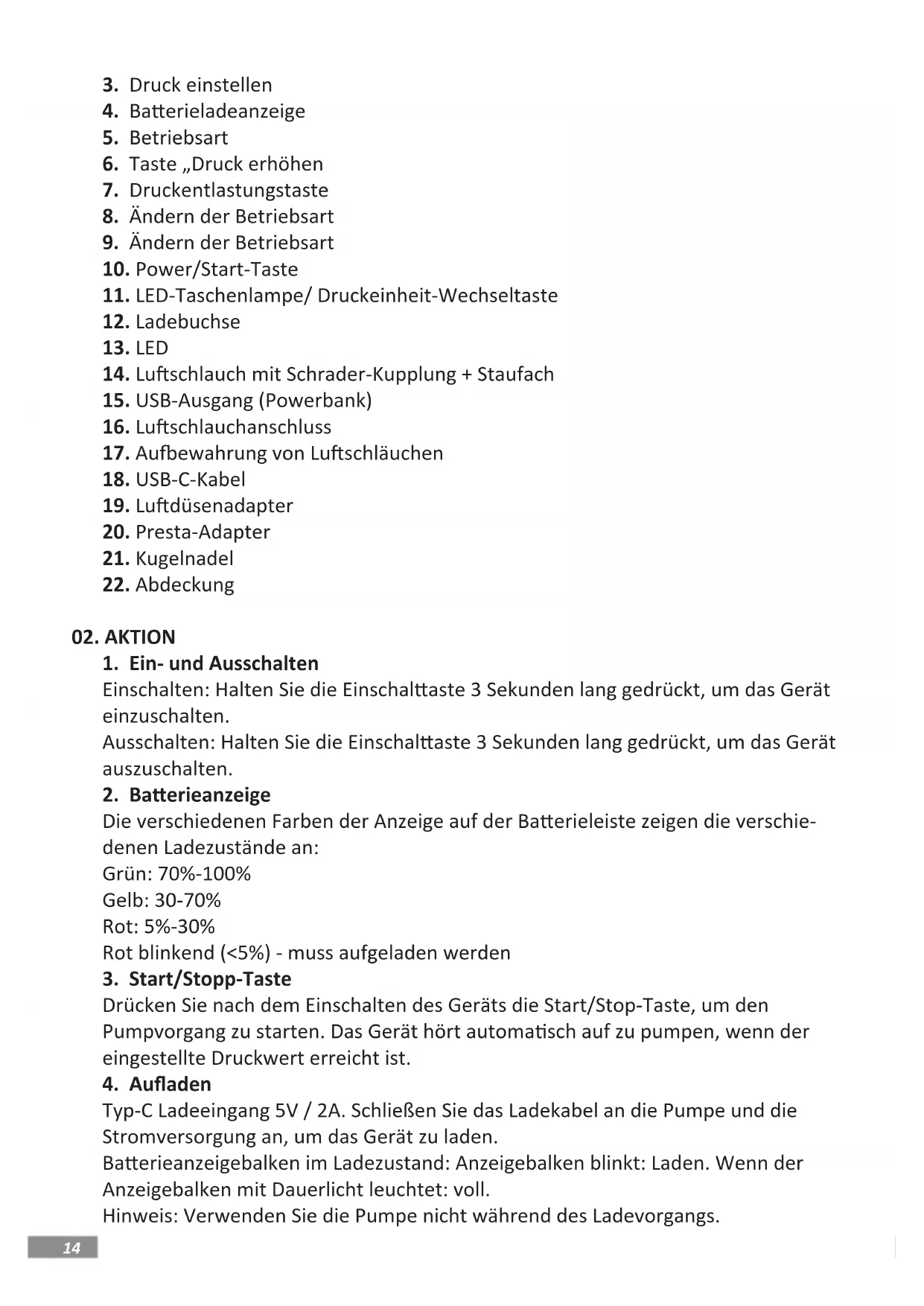

3. Druck einstellen

4. Batterieladeanzeige
5. Betriebsart
6. Taste „Druck erhöhen
7. Druckentlastungstaste
8. Andern der Betriebsart
9. Andern der Betriebsart
10. Power/Start-Taste
11. LED-Taschenlampe/ Druckeinheit-Wechseltaste
12. Ladebuchse
13. LED
14. Luftschlauch mit Schrader-Kupplung + Staufach
15. USB-Ausgang (Powerbank)
16. Luftschlauchanschluss
17. Aufbewährung von Luftschläuchen
18. USB-C-Kabel
19. Luftdusenadapter
20. Presta-Adapter
21. Kugelnadel
22. Abdeckung

02. AKTION

1. Ein- und Ausschalten

Einschalten: Halten Sie die Einschalttaste 3 Sekunden lang gedrückt, um das Geräe einzuschalten.

Ausschalten: Halten Sie die Einschalttaste 3 Sekunden lang gedrückt, um das Gerät auszuschalten.

2. Batterieanzeige

Die verschiedene Farben der Anzeige auf der Batterieleiste zeigen die verschiedenen Ladezustände an:

Grün: 70% - 100%

Gelb: 30-70%

Rot: 5% -30%

Rot blinkend (< 5%) - muss aufgeladen werden

3. Start/Stopp-Taste

Drücken Sie nach dem Einsatz den Geräts die Start/Stop-Taste, um den Pumpvorgang zu starten. Das Gerät hört automatisch auf zu pumpen, wenn der eingestellte Druckwert erreicht ist.

4. Aufladen

Typ-C Ladeeingang 5V / 2A. Schließen Sie das Ladekabel an die Pumpe und die Stromversorgung an, um das Gerät zu laden.

Batterianzeigegebalken im Ladezustand: Anzeigebalken blinkt: Laden. Wenn der Anzeiggebalken mit Dauerlicht leuchtet: voll.

Hinweis: Verwenden Sie die Pumpe nicht während des Ladevorgangs.

5. Installation von Luftschlauch und Adaptern

Das Produkt ist mit einem Luftschlauch mit Schrader-Adapter, einem zusätzlichen Presta-Adapter, einer Luftdüse und einer Ballnadel zum Aufpumpen von Bällen ausgestattet. Je nach Art des Reifens oder Objekts, das Sie aufpumpen, müssen Sieden entsprechenden Adapter ausgehalten:

Schrader-Ventil: Um einen Reifen mit einem Schrader-Ventil aufzupumpen, müssen Sie:

Verbinden Sie den Luftschlauch mit dem Schrader-Adapter mit dem Anschluss an der Luftpumpe und schreiben Sieihn dann an das Reifenventil an.

Presta-Ventil: Um einen Reifen mit einem Presta-Ventil aufzupumpen, müssen Sie:

I. Verbinden Sie den Luftschlauch mit einem Schrader-Adapter mit dem Anschluss an der Pumpe und montieren Sie dann einen Presta-Adapter daran.
II. Schrauben Sie die Ventilkappe ab und schließen Sie den Schlauch mit dem Adapter an das Reifenventil an.

Balle/Matratzen: Verwenden Sie zum Aufpumpen von Bällen, Matratzen oder anderen Gegenständen eine Ballnadel oder eine Luftduse. Zum Aufblasen sollen den Sie:

I. Verbinden Sie den Luftschlauch mit einem Schrader-Adapter mit dem Anschluss an der Pumpe und montieren Sie dann einen Presta-Adapter oder eine Luftdüse daran.
II. Drücken Sie die Nadel oder Duse fest in die Bohrung der Kugel oder eines anderen zu pumpenden Objekt.

6. Kontrolle des Luftdrucks

Wenn die Pumpe eingeschaltet und an das zu pumpende Objekt angeschlossen ist, ist die Zahl oben auf dem Pumpendisplay der aktuelle Druckwert, während die Zahl unter auf dem Display der eingestellte Zielwert ist.

7. Andern der Betriebsart

Drücken Sie die Taste zum Ändern des Modus (siehe Abb. A), um zwischen den fünf verfügbaren Modi zu wahren: Auto, Motorrad, Fahrrad, Balle und individuelle Einstellungen.

8. Änderung der Druckinheit

Halten Sie die Taste LED-Taschenlampe/Druckeinheitändern (siehe Abb. A) gedrückt, um die Druckanzeigeeinheit zuändern. Die Formel zur Umrechnung der Einheit lautet wie folgt: 1PSI=6,89KPA; 1BAR=14,5PSI/100KPA; 1Kg/cm2=98KPA.

9. LED-Licht

Drücken Sie kurz die LED-Taschenlampe/Druckeinheit-Wechseltaste (siehe Abb. A), um die Taschenlampe einschalten, drücken Sie kurz ein zweites Mal, um den Blinkmodus zu aktivieren, drücken Sie kurz ein drittes Mal, um den SOS-Modus zu aktivieren, drücken Sie kurz ein viertes Mal, um sie auszuschalten.

10. Rückstellung und Kalibrierung des Drucksensors

Schalten Sie die Pumpe ein. Wenn das Gerät nicht an ein Objekt angeschlossen ist und der angezeigte Druckwert nicht 0,0 BAR/PSI beträgt, halten Sie die "+" und - "Taste 2 Sekunden lang gedrückt, bis der Bildschirm vollständig aufleuchtet und der Wert wieder normal ist.

Bitte beachten Sie: Die Pumpe schaltet sich nach 3 Minuten Inaktivitat automatisch

ab. Das Gerät wird vor dem Versand werkseite zugrückgesetzt. Höhenunterschiede oder Sensoren können Messabweichungen verursachen - eine manuelle Rückstellung verbessert die Genauigkeit. Die Kalibrierung wird bei hohen Temperaturen nicht empfohlen.

11. Referenzdruckwerte während des Pumpvorgangs

Lesen Sie aus Sicherheitsgründen vor dem Auf pumpen die Gebrauchsanweisung, um den empfohlenen Luftdruck für ihren Antikel zu überprüfen. Ein zu hoher Luftdruck kann zu Explosionen und Verletzungen führen.

Reifen - der Druckbereich, dem sie standhalten konnen, ist auf der Seitenwand des Reifens angegeben. Der Druck sollte auf das Gewicht der Ladung abgestimmt sein. Sportballe (z. B. Fußball, Basketball, Volleyball) - der empfohlene Druck ist in der Regel um das Aufblasventil herum angegeben. Wie bei den Reifen sollende der Druck an die Einsatzbedingungen angepasst werden.

Referenzdrücke:

Auto: 26-43 PSI
Motorrad: 30-45 PSI
Rennrad: 100-120 PSI
Mountainbike: 38-55 PSI
- Sportballe: Basketball: 7-9 PSI; Fußball: 10-12 PSI; Volleyball: 4-6 PSI.

12. Vorsichtsmaßnahmen bei hohen Temperaturen

Beim Abschrauben des Luftventils konnen sowohl das Ventil als auch der Stecker durch den langen Betrieb des Geräts eine hohe Temperatur erreichen.

Vorsicht! Berühren Sie das Kabel und den Luftanschluss nicht über einen längeren Zeitraum mit bloßen Händen!

03. TECHNISCHE DATEN

■ Akku: Li-Ion 4000mAh (7.4V/14.8Wh)■ Ausgangsdruck: 2~150PSI / 0.1~10.3BAR■ Luftstrom: 25 l/min■ Akku-Ladezeit: 3h ■ Laufzeit: 25min ■ Luftschlauch: 15cm■ Auto STOP■ Elektronisches Manometer mit LED-Anzeige■ 5 Betriebsmodi■ LED-Taschen-lampe■ USB-A (Powerbank) Ausgang: 5V 2A—■ USB Typ C Eingang: 5V 2A—■ Betriebstemperatur: -10~45°C■ Abmessungen: 68x48x154mm■ Gewicht: 450g

04. VORSICHTSMASSNAHMEN

1. Lassen Sie die Pumpe während des Pumpens nicht unbeaufsichtigt.
2. Stellen Sie es nicht in der Nähe von brennbaren oder explosiven Materialien auf.
3. Vermeiden Sie den Kontakt mit Feuchtigkeit, Staub und Stürzen.
4. Lagern Sie das Gerät nicht an Orten mit extremer Temperatur und Feuchtigkeit.
   5 Das Produkt enthält eine eingebaute Lithiumbatterie - entsorgen Sie diese nicht in einem Feuer oder auf unkontrollierte Weise.
5. Außerhalb der Reichweite von Kindern aufbewahren.

05. SOLVING

Problem mögliche Ursachen Methode der Lösung
Langsam pumpen	1. Niedrige Batterieladung.	Prüfen Sie den Ladezu-stand.
	2. Luftaustritt aus dem Schlauch.	Prüfen Sie den Luftschlauch auf Undichtigkeit- en.
	3. Lose Schlauchverbindungen.	Überprüfen Sie die Anschlüsse an beiden Enden des Luftschlauchs undziehen Sie sie fest.
	4. Luftaustritt aus dem gespumten Objekt.	Vergewissern Sie sich, dass der zu pumpende Gegenstand nicht undicht ist.
Das Gerät ist eingeschaltet, pumpt aber nicht	1. Niedrige Batterieladung.	Prüfen Sie den Ladezu-stand.
	2. der ReifendruckHigher ist als der eingestellte Wert.	Stellen Sie einen höheren Druckwert ein.
Der eingestellte Druck kann nicht er- hört oder verringgert werden	Falscher Abpumpmodus gewählt.	Wählten Sie einen benu- tzerdefinierten Modus, um einen Wert zwischen 2 und 150 PSI einzustellen.
Das Pumpen faktioniert, aber der Druck zeigt 0	1. Produkte mit niedrigem Druck (z. B. Luftballons) liegen nicht im Messbereich.	Prüfen Sie, ob das zu pumpende Objekt von der Vorrichtung getra- gen wird.
	2. Wenn der Reifen leer ist, wird der Druckwert erst nach einer kurzen Aufpumpzeit angezeigt.	Pumpen Sie den Reifen eine Zeit lang auf, um den Druck abzULEsen.
Wenn die Düse abgeschraubt wird, schaltet sich das Gerät automa- tisch ab.	Das Gerät hat eine automatische Abschaltfunktion nach 3 Minuten.	Halten Sie die Starttaste gedrückt, um neu zu starten.
Luftaustritt beim Schlauchanschluss	Undichter Luftschlauchanschluss.	Ziehen Sie den Luftschla- uch fest.
Die Farbe der Leis- tungsanzeigeändert sich während des Pumpvorgangs	Beim Entladen einer Lithium- batterie kommt es zu einem Spannungsabfall, der zu einem Farbwechsel der Anzeige führt.	Dieses Phänomen ist normal und deutet nicht auf einen Fehler hin.
Problem Mögliche Ursachen Methode der Lösung
Die Betriebsanzeige leuchtet nach dem Aufladen nicht auf	Falsches Ladekabel oder Adapter.	Verwenden Sie ein kompatibles Ladekabel und einen Adapter.

06. GARANTIE-/REKLAMATIONSKARTE

Das Produkt wird mit einer 24-monatigen Garantie gefelert. Die Garantiebedingungen finden Sie unter: https://xblitz.pl/gwarancja/

Reklamationen sollen mit dem Reklamationsformular eingereicht werden, das Sie unter http://reklamacje.kgktrend.pl/ finden.

Details, Kontakt und Serviceadresse finden Sie unter: www.xblitz.pl

Die technischen Daten und der Inhalt des Kits können ohne Vorankündigung geändert werden. Wir entschuldigen uns für etwaige Unannehmlichkeiten.
