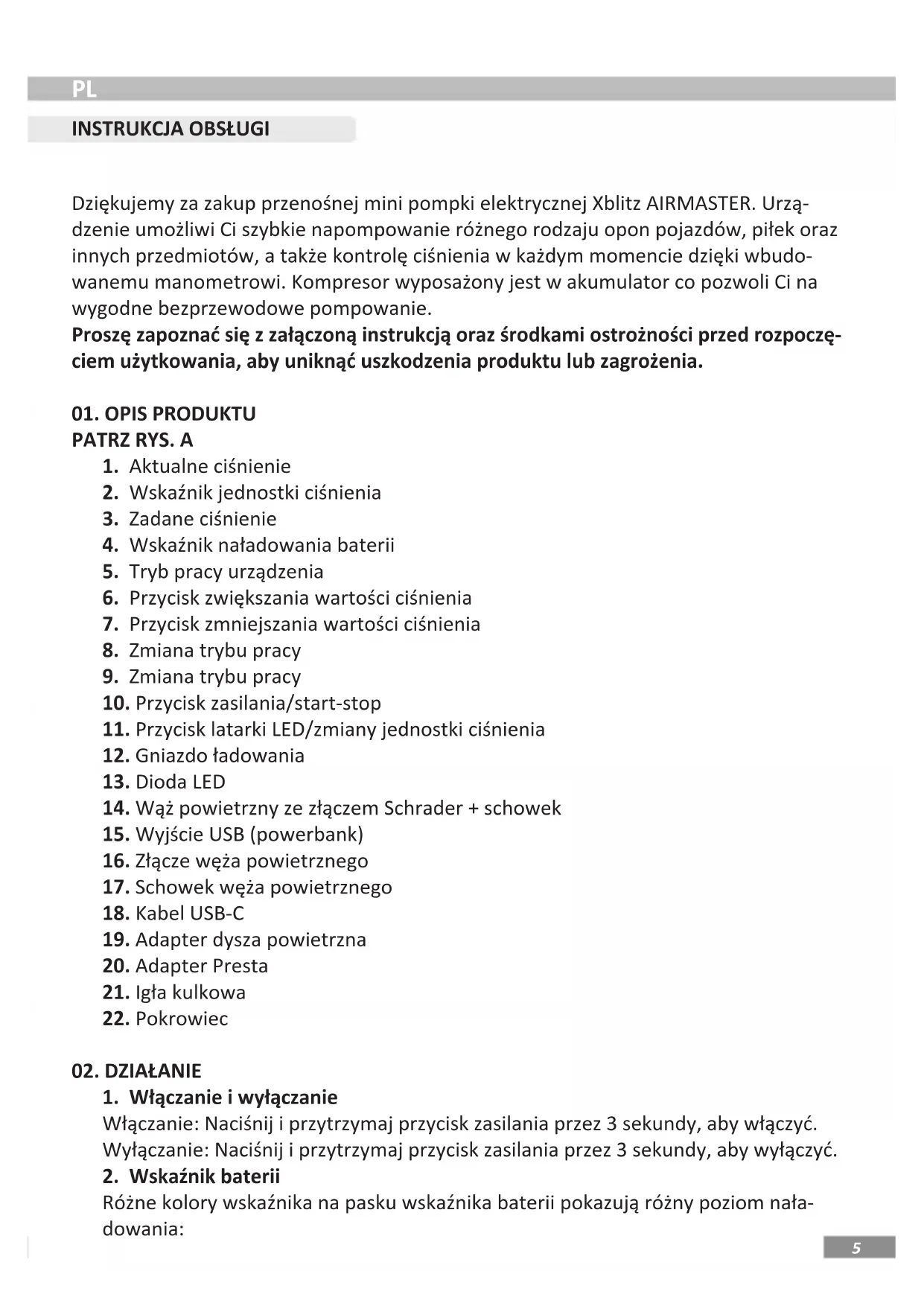

INSTRUKCJA OBSŁUGI GX4 Xblitz

Dziękujemy za zakup przenośnej mini pompki elektrycznej Xblitz AIRMASTER. Urzą- dzenie umożliwi Ci szybkie napompowanie różnego rodzaju opon pojazdów, piłek oraz innych przedmiotów, a także kontrolę ciśnienia w każdym momencie dzięki wbudo- wanemu manometrowi. Kompresor wyposażony jest w akumulator co pozwoli Ci na wygodne bezprzewodowe pompowanie. Proszę zapoznać się z załączoną instrukcją oraz środkami ostrożności przed rozpoczę- ciem użytkowania, aby uniknąć uszkodzenia produktu lub zagrożenia.

1. Aktualne ciśnienie

2. Wskaźnik jednostki ciśnienia

4. Wskaźnik naładowania baterii

5. Tryb pracy urządzenia

6. Przycisk zwiększania wartości ciśnienia

7. Przycisk zmniejszania wartości ciśnienia

8. Zmiana trybu pracy

9. Zmiana trybu pracy

10. Przycisk zasilania/start-stop

11. Przycisk latarki LED/zmiany jednostki ciśnienia

12. Gniazdo ładowania

14. Wąż powietrzny ze złączem Schrader + schowek

15. Wyjście USB (powerbank)

16. Złącze węża powietrznego

17. Schowek węża powietrznego

19. Adapter dysza powietrzna

1. Włączanie i wyłączanie

Włączanie: Naciśnij i przytrzymaj przycisk zasilania przez 3 sekundy, aby włączyć. Wyłączanie: Naciśnij i przytrzymaj przycisk zasilania przez 3 sekundy, aby wyłączyć.

Różne kolory wskaźnika na pasku wskaźnika baterii pokazują różny poziom nała- dowania:6 Zielony: 70%-100% Żółty: 30-70% Czerwony: 5%-30% Czerwony migający (<5%) – wymaga ładowania

3. Przycisk Start/Stop

Po włączeniu zasilania naciśnij przycisk Start/Stop, aby rozpocząć pompowanie. Urządzenie automatycznie zakończy pompowanie, gdy osiągnięta zostanie ustawio- na wartość ciśnienia.

Wejście ładowania typ-C 5V / 2A. Podłącz kabel ładujący do pompki i zasilacza, aby naładować urządzenie. Pasek wskaźnika baterii w stanie ładowania: pasek wskaźnika miga: ładowanie. Gdy pasek wskaźnika świeci stałym światłem: jest pełny. Uwaga: Nie używaj pompki podczas ładowania.

5. Montaż węża powietrznego i adapterów

Produkt wyposażony jest w wąż powietrzny z adapterem Schrader, dodatkowy adapter Presta, dyszę powietrzną oraz igłę kulkową do pompowania piłek. W zależności od rodzaju opony lub przedmiotu który pompujesz należy dobrać odpowiedni adapter: Zawór Schrader: aby napompować oponę z zaworem Schrader należy: Podłączyć wąż powietrzny z adapterem Schrader do złącza w pompce a następnie podłączyć go do zaworu opony. Zawór Presta: aby napompować oponę z zaworem Presta należy:

I. Podłączyć wąż powietrzny z adapterem Schrader do złącza w pompce a

następnie zamontować do niego adapter Presta.

II. Odkręcić nasadkę zaworu, a następnie podłączyć wąż z adapterem do zaworu

opony. Piłki/materace: używaj igły do piłek lub dyszy powietrznej podczas pompowania piłek, materacy lub innych przedmiotów. Aby napompować należy:

I. Podłączyć wąż powietrzny z adapterem Schrader do złącza w pompce a

następnie zamontować do niego adapter Presta lub dyszę powietrzną.

II. Wcisnąć mocno igłę lub dyszę do otworu piłki lub innego pompowanego

6. Sprawdzanie ciśnienia powietrza

Gdy pompka jest włączona, po podłączeniu do pompowanego przedmiotu liczba w górnej części wyświetlacza pompki jest aktualną wartością ciśnienia natomiast liczba w dolnej części wyświetlacza jest docelowo ustawioną wartością.

7. Zmiana trybu pracy

Naciśnij przycisk zmiany trybu pracy (PATRZ RYS. A), aby wybrać z pięciu dostępnych trybów: samochód, motocykl, rower, piłki oraz indywidualne ustawienia.

8. Zmiana jednostki ciśnienia

Naciśnij i przytrzymaj przycisk latarki LED/zmiany jednostki ciśnienia (PATRZ RYS. A), aby zmienić jednostkę wyświetlania ciśnienia. Wzór konwersji jednostek wygląda następująco: 1PSI=6.89KPA; 1BAR=14.5PSI/100KPA; 1Kg/cm2=98KPA.7

Naciśnij krótko przycisk latarki LED/zmiany jednostki ciśnienia (PATRZ RYS. A), aby włączyć latarkę, naciśnij krótko drugi raz, aby włączyć tryb migania, naciśnij krótko trzeci raz, aby uruchomić tryb SOS, naciśnij krótko czwarty raz, aby wyłączyć.

10. Resetowanie czujnika ciśnienia i kalibracja

Włącz pompkę, jeśli urządzenie nie jest podłączone do żadnego obiektu, a wyświe- tlana wartość ciśnienia nie wynosi 0.0 BAR/PSI, przytrzymaj przycisk „+ i – ”przez 2 sekundy, aż ekran w pełni się podświetli i wartość wróci do normy. Uwaga: pompka automatycznie wyłączy się po 3 minutach bezczynności. Urządzenie jest fabrycznie resetowane przed wysyłką. Różnice w wysokości nad poziomem morza lub czujnikach mogą powodować odchylenia pomiaru – ręczne resetowanie poprawia dokładność. Nie zaleca się kalibracji w wysokich temperaturach.

11. Referencyjne wartości ciśnienia podczas pompowania

Aby zapewnić bezpieczeństwo, przed rozpoczęciem pompowania zapoznaj się z in- strukcją obsługi, aby sprawdzić zalecane ciśnienie powietrza dla danego przedmiotu. Nadmierne napompowanie może doprowadzić do eksplozji i obrażeń. Opony – zakres ciśnienia, jakie mogą wytrzymać, jest podany na bocznej ściance opony. Ciśnienie powinno być dostosowane do wagi obciążenia. Piłki sportowe (np. piłka nożna, koszykowa, siatkowa) – zalecane ciśnienie jest zazwyczaj oznaczone wokół zaworu do pompowania. Podobnie jak w przypadku opon, ciśnienie powinno być dostosowane do warunków użytkowania. Referencyjne ciśnienia:

• Rower szosowy: 100-120 PSI

• Rower górski: 38-55 PSI

• Piłki sportowe: Koszykówka: 7-9 PSI; Piłka nożna: 10-12 PSI; Siatkówka: 4-6 PSI

12. Środki ostrożności przy wysokiej temperaturze

Podczas odkręcania zaworu powietrza, zarówno zawór, jak i złącze mogą osiągnąć wysoką temperaturę wskutek długiej pracy urządzenia. Uwaga!: Nie dotykaj przewodu i złącza powietrznego gołymi rękami przez dłuższy czas!

03. SPECYFIKACJA TECHNICZNA

￭ Akumulator: Li-Ion 4000mAh (7.4V/14.8Wh) ￭ Ciśnienie wyjściowe: 2~150PSI / 0.1~10.3BAR ￭ Przepływ powietrza: 25 l/min ￭ Czas ładowania akumulatora: ~3h ￭ Czas pracy: ~25min ￭ Przewód powietrzny: 15cm ￭ Auto STOP ￭ Elektroniczny manometr z wyświetlaczem LED ￭ 5 trybów pracy ￭ Latarka LED ￭ Wyjście USB-A (powerbank): 5V⎓2A ￭ Wejście USB typ C: 5V⎓2A ￭ Temperatura pracy: -10~45℃ ￭ Wymiary: 68x48x154mm ￭ Waga: 450g

04. ŚRODKI OSTROŻNOŚCI

1. Nie pozostawiaj pompki bez nadzoru podczas pompowania.

2. Nie umieszczaj jej w pobliżu materiałów łatwopalnych i wybuchowych.8

3. Unikaj kontaktu z wilgocią, kurzem i upadków.

4. Nie przechowuj urządzenia w miejscach o ekstremalnych temperaturach i

5. Produkt zawiera wbudowaną baterię litową – nie wrzucaj go do ognia ani nie

wyrzucaj w sposób niekontrolowany.

6. Trzymać z dala od dzieci.

05. ROZWIĄZYWANIE PROBLEMÓW

Problem Możliwe przyczyny Sposób rozwiązania Powolne pompowanie

1. Niski poziom naładowania

baterii. Sprawdź poziom naładowania.

2. Wyciek powietrza z węża.

Sprawdź, czy wąż powietrza nie ma nieszczelności.

3. Poluzowane połączenia

węża. Sprawdź i dokręć połączenia na obu końcach węża powietrza.

4. Wyciek powietrza z pom-

powanego przedmiotu. Sprawdź, czy pompowany przed- miot nie ma nieszczelności. Urządzenie jest włączone, ale nie pompuje

1. Niski poziom naładowania

baterii. Sprawdź poziom naładowania.

2. Ciśnienie w oponie

jest wyższe niż ustawiona wartość. Ustaw wyższą wartość ciśnienia. Nie można zwiększyć ani zmniejszyć usta- wionego ciśnienia Wybrano niewłaściwy tryb pompowania. Wybierz tryb niestandardowy, aby ustawić wartość od 2 do 150 PSI. Pompowanie działa, ale ciśnienie pokazuje 0

1. Produkty o niskim

ciśnieniu (np. balony) nie mieszczą się w zakresie pomiarowym. Sprawdź, czy pompowany przedmiot jest obsługiwany przez urządzenie.

2. W przypadku pustej

opony wartość ciśnienia po- jawi się dopiero po krótkim czasie pompowania. Napompuj oponę przez chwilę, aby odczytać ciśnienie. Po odkręceniu dyszy urządzenie automa- tycznie się wyłącza Urządzenie ma funkcję automatycznego wyłączania po 3 minutach. Naciśnij i przytrzymaj przycisk startu, aby uruchomić po- nownie. Wyciek powietrza podczas podłączania węża Nieszczelne połączenie węża powietrza. Dokręć wąż powietrza.9 Problem Możliwe przyczyny Sposób rozwiązania Kolor wskaźnika zasilania zmienia się podczas pompowania W procesie rozładowywania akumulatora litowego wy- stępuje spadek napięcia, co prowadzi do zmiany koloru wskaźnika. To zjawisko jest normalne i nie oznacza usterki. Wskaźnik zasilania nie świeci po ładowaniu Nieprawidłowy kabel ładowania lub adapter. Użyj zgodnego kabla i adaptera do ładowania.

06. KARTA GWARANCYJNA/ REKLAMACJE

Produkt objęty jest 24-miesięczną gwarancją. Warunki gwarancji można znaleźć na stronie: hps://xblitz.pl/gwarancja/ Reklamacje należy zgłaszać za pomocą formularza reklamacyjnego znajdującego się pod adresem: hp://reklamacje.kgktrend.pl/ Szczegóły, kontakt oraz adres serwisu można znaleźć na stronie: www.xblitz.pl. Specykacja techniczna i zawartość zestawu może ulec zmianie bez powiadomienia, przepraszamy za wszelkie niedogodności.
