Typ produktu	Dvojitá nástenná doska pre systém Niko Home Control
Model	55014021
Značka	Niko
Kategória	Inteligentný dom
Rozmery (celkové)	Približne 71 mm (osová vzdialenosť) x 71 mm (výška) x 25 mm (hĺbka)
Hmotnosť	Približne 50 g
Napájanie	26 Vdc (SELV) cez zbernicu Niko Home Control
Hlavné funkcie	Pripojenie tlačidiel na ovládanie osvetlenia, roliet, vetrania atď.
Materiál	Epoxid
Hrúbka materiálu	1 mm
Konektivita	Dvojitý pinový konektor (2 kontakty) pre zbernicový kábel (2 vodiče, odizolované na 9-10 mm, priemer 0,5-1 mm)
Typ montáže	Zapustené do jednoduchej zásuvky (upevnenie skrutkami alebo pazúrmi)
Okolitá teplota	0-50 °C
Údržba a čistenie	Čistiť jemnou suchou handričkou. Nepoužívať abrazívne prostriedky ani rozpúšťadlá.
Bezpečnosť	Veľmi nízke bezpečné napätie (SELV, 26 Vdc)
Náhradné diely a opraviteľnosť	Pripojovacia jednotka (550-14090) a sada pazúrov (450-00067) k dispozícii samostatne

Často kladené otázky - 55014021 Niko

Aký je rozdiel medzi nástennými doskami 550-14020 a 550-14021?

550-14020 je dvojitá nástenná doska s osovou vzdialenosťou 71 mm v horizontálnej montáži, zatiaľ čo 550-14021 má osovú vzdialenosť 60 mm vo vertikálnej montáži. Vyberte podľa vašej konfigurácie.

Ako pripojiť zbernicový kábel k nástennej doske 55014021?

Použite dvojitý pinový konektor umiestnený na pripojovacej jednotke (predáva sa samostatne) pre viacnásobné dosky. Odizolujte vodiče na 9-10 mm a vložte každý vodič do otvoru kontaktu. Môžete pripojiť až dva vodiče na kontakt.

Môžem na túto dosku nainštalovať viacero tlačidiel?

Áno, dvojitá doska umožňuje umiestnenie dvoch tlačidiel (jednoduchých, dvojitých atď.) alebo špecifických tlačidiel, ako sú stmievače alebo ovládanie motora. Celkový počet akčných tlačidiel závisí od zvolených tlačidiel.

Aké typy tlačidiel sú kompatibilné?

Všetky generické tlačidlá (jednoduché, dvojité, štvornásobné, šesťnásobné) a špecifické (stmievač, vetranie, ovládanie motora) zo série Niko Home Control sú kompatibilné, s LED indikátormi alebo bez nich.

Ako upevniť nástennú dosku, ak zásuvka nemá skrutkové upevnenie?

Použite sadu pazúrov (ref. 450-00067), ktorá umožňuje upevnenie bez skrutiek. Tieto pazúry sa predávajú samostatne.

Aká je pokojová napätie tlačidiel?

Pokojové napätie je 26 Vdc vo veľmi nízkom bezpečnom napätí (SELV), čo zaručuje bezpečnú inštaláciu.

Môžem neskôr rozšíriť svoju inštaláciu pomocou tejto dosky?

Áno, ak potrebujete pridať viac tlačidiel, môžete vymeniť nástennú dosku za model s väčšími rozmermi (trojitý, štvornásobný) bez zmeny kabeláže.

Ako naprogramovať tlačidlá po inštalácii?

Použite programovací softvér Niko Home Control na priradenie funkcií každému akčnému tlačidlu. Jedinečné adresy sa ukladajú do ovládača počas fázy adresovania.

Čo robiť, ak je stena veľmi nepravidelná?

Použite jednoduchú nástennú dosku s kovovým mostíkom (ref. 550-14115) na vyrovnanie nerovností. Táto špeciálna doska umožňuje zacvaknutie mostíka.

Kde si môžem stiahnuť kompletný návod?

Návod vo formáte PDF je k dispozícii zadarmo na notice-facile.com. Môžete tiež požiadať o preklad do iného jazyka prostredníctvom formulára na stránke.

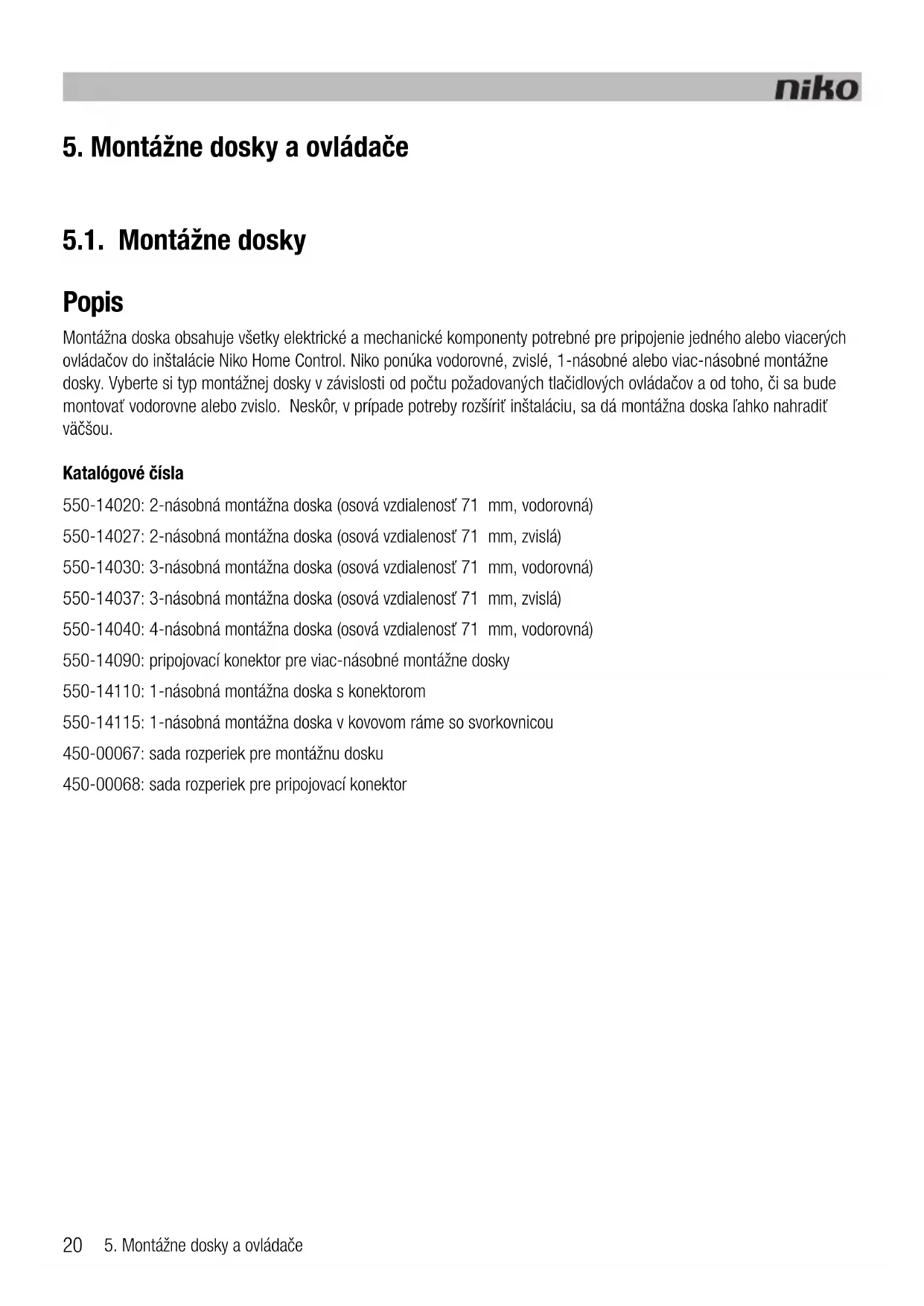

NÁVOD NA OBSLUHU 55014021 Niko

Montážna doska obsahuje vsetky elektrické a mechanické componenty potrebné pre priopojenie jegného alebo viacerych ovládačov do instalácie Niko Home Control. Niko ponúka vodorovné, zvislé, 1-násobné alebo viac-násobné montážne dosky. Vyberte si typ montážnej dosky v závislosti od poctu požadovaných tlacdidlových ovládačov a od toho, cis sa bude montovat vodorovné alebo zvislo. Neskór, v priade potreby rozsírit instaláciu, sa d montážna doska lahko nahraditvacšou.

Katalogové Číslá

550-14020: 2-nasobná montážna doska (osová vzdialenost 71 mm, vodorovná)
550-14027: 2-nasobná montážna doska (osová vzdialenost' 71 mm, zvislá)
550-14030: 3-nasobná montážna doska (osová vzdialenost 71 mm, vodorovná)
550-14037: 3-nasobná montážna doska (osová vzdialenost 71 mm, zvislá)
550-14040: 4-nasobná montážna doska (osová vzdialenost' 71 mm, vodorovná)
550-14090: pripojovaci konektor pre viac-nasobné montážne dosky
550-14110: 1-nasobná montážna doska s konektorom
550-14115: 1-nasobná montážna doska v kovovom rame so svorkovnicou
450-00067: sada Rozperiek pre montáznu dosku
450-00068: sada Rozperiek pre pripojovací konektor

Instalácia

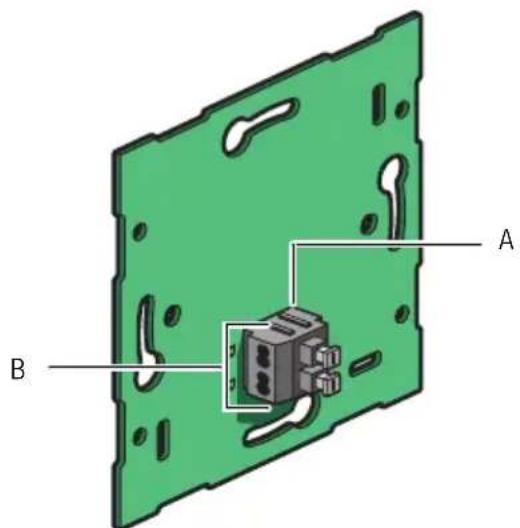

Pripojenie1-nasobnej montážnej dosky

550-14110

A. 2-nasobná svorkovnica
B. Moznost' pripjit 2 vodiče na svorku

2-nasobná svorkovnica slúži na pripojenie kábla zbernice na montážnu dosku a pre vytvorenie prepojenia na d'alí ovladaci prvok. 2-nasobná svorkovnica poskytuje možnost pripojit 2 vodiče na svorku.

Pre pripojenie 1-nasobnych montaiznych dosiek priopje zbernicu pomocou dvoch vodičov z kábla zbernice. Pripojte každý vodič samostatne na jedem z kontaktov. Každý kontakt na montažnej doske je označený pismenom B.

Montážna doska je teraz pripojená. Pre vytvorenie pripojenia k d'alsiemu ovladaciemu privku použite v pripe de potreby d'alsiu svorku.

• Odstrante izoláciu na vodičoch kábla zbernice do 9 - 10 mm.
• Na svorku možu byt tripojene maximalne dva vodiče, každys priemerom 0,5 - 1 mm.

Pripojenie viac-nasobnych montážnych dosiek

Pre každu viac-násobnú montážnu dosku, ktoru chcete pripojit, potrebujete jeder pripojovaci konektor. Pripojovacie konektory su k dispozicii samostatne. Pripojovaci konektor obsahuje 2-násobnú svorkovnicu, ktora umožnuje pripojenie kábla zbernice a vytvorenie spojenia s d'alsim ovladacim prvkom. 2-násobná svorkovnica má dve svorky, pričom na každu je možné pripojit 2 vodiče.

A. 1-násobná instalačná krabica pre zapustenú montáž (nie jeproduktom spolocnosti Niko)
B. 1-násobná montážna doska
C.Ovladač
D. Zapusteny rámček

Znázornenie instalácie pre 1-násobné montáźne dosky

A. 1-násobná zapustená instalačná
krabica
(nie jeproduktom spolocnosti Niko)

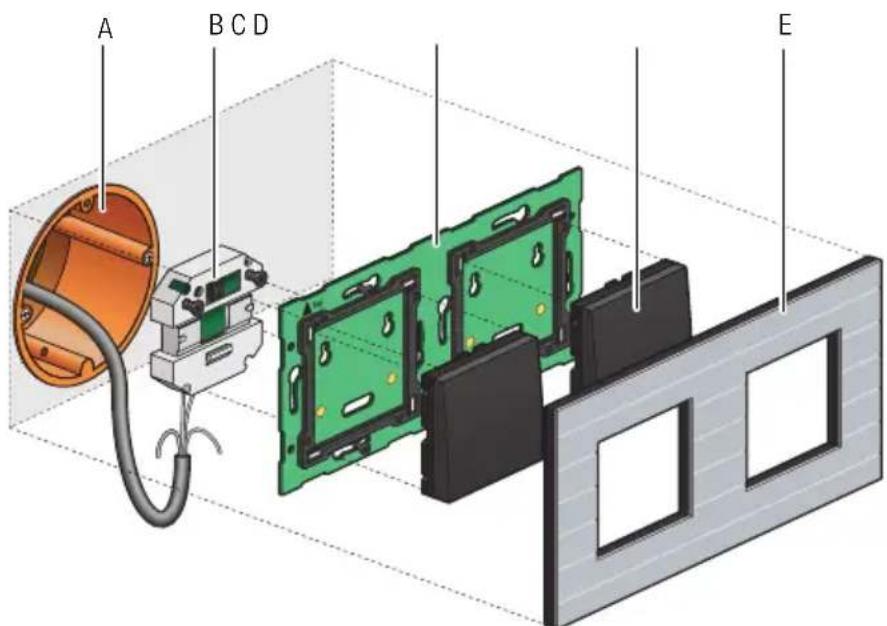

B. Pripojovacf konektor
C. Viac-nasobná montážna doska
D. Ovládač
E. Zapusteny rámček

Znázomenie instalácie pre viac-násobné montážné dosky

Pre montáž montážnej dosky osadte konektor do 1-násobnej zapustenej instalačnej krabice tak, aby dosadol na miesto. Pripevnite použitím skrutiek.

Ak nie su v zapustenej instalačnej krabici ziadne otvory na skrutky, použite sadu Rozperiek. Sady Rozperiek pre 1-násobné a viac-násobné montážne dosky su k dispozicii samostatne.

Pripevnite presahujuce strany viacnasobnych montažnych dosiek k stene pomocou otvorov na skrutky, ktoré su v montažnej doske.

1-nasobnú montážnu dosku v kovovom rame použite na velmi nerovné steny alebo v kombináci s klasickými spinačmi a zásuvkami Niko, pričom rybinové spoje do seba navzajom zapadnu.

Technické udaje

• materiai montáznych dosiek: epoxid
• hrubka materialu: 1 mm
• jeder 2-násobný konektor
• rozmery tripojovacieho konektora: 51 × 43 × 22 ~mm (Vx'SxH)

5.2. Ovládače

Popis

1-nasobné, 2-nasobné, 4-nasobné a 6-nasobné ovládače su k dispozicii s LED diódou alebo bez nej. Tieto ovládače obsahuju jeder alebo viac tlačidlovych bodov, ktoré umozhujú použivatešovi ovládať funkcie Niko Home Control.

Prehlad

1xx-51001 1xx-51002 1xx-51004 1xx-51006

1xx-52001 1xx-52002 1xx-52004 1xx-52006

Prevádzka

Kazdy ovladac moze ovladat svetelny obvod, stmievatstmievatelne osvetlenie alebo aktivovat svetelné sceny. Svetelnésceny su kombiniaciou predprogramovanych nastaveni.

Aktívine tlacidlá s LED diódami indikujú stav im zodpovedajucemu vystupu. Pomocou programovaceho softéru možete naprogramovat LED diódy tak, aby sa rozsvietili,ked je vystup bud'aktivovaný alebo deaktivovaný.

Instalácia

A. 1-nasobná zapustená instalačná krabica (nie je produktom spolocnosti Niko)
B. 1-násobná montážna doska
C.Ovladač
D. Ramicek

Znázomenie instalácie pre 1-násobné montážné dosky

Tlačidlove body na špecifickych ovládačoch su usporiadané do skupín po troch. Každá skupina sa skladá z nasledujúcich tlačidlovych bodov: “A”, “B”, “C”.

Aktívine ovládače s LED diódami indikuju stav im zodpovedajúceho vystupu. Pomocou programovaceho softveru možete LED diódy naprogramovat tak, aby sa rozsvietili, kěd' je vystup bud aktivovaný alebo deaktivovaný.

Nizsie uvedená tabulka uvadza prehlad funkci tlacidlovych bodov na ovladstmievania.

Stav osvetlenia 'pred' Akcia Stav osvetlenia 'po'
Nesvieti	Krátko stlačte "A" (< 0,4 s)	Ak je pamăt vypnutá ("Memory off"), svetlo sa Rozsvieti na 100%. Ak je pamăt zapnutá ("Memory on"), svetlo sa Rozsvieti na posledné nastavenné úroveř osvetlenia. Možnost "Memory off" alebo "Memory on" je možné zvolit pri instaláci dinas programovacej fázy.
Nesvieti	Krátko stlačte "B" (< 0,4 s)	Svetlo sa Rozsvieti na predvolenú úroveř osvetlenia (prednastavené 50%)
Nesvieti	Krátko stlačte "C" (< 0,4 s)	Svetlo z arozsvieti na minimálnu úroveř osvetlenia (napriklad orientačné osvetlenie v noci).
Nesvieti	Stlačte a podržte "A" (≥ 0,4 s)	Úroveř intensity svetla sa bude zvyšováť až do pustenia ovládača alebo kým sa nedosiahne maximálna úroveř.
Nesvieti Stlačte a podržte "B" (≥ 0,4 s)	Svetlo sa Rozsvieti na predvolenú úroveř osvetlenia (prednastavené 50%)
Nesvieti	Stlačte a podržte "B" (> 3 s)	Aktuálna úroveř intensity osvetlenia je teraz uložné áko nová predvolba.
Nesvieti	Stlačte a podržte "C" (≥ 0,4 s)	Svetlo sa Rozsvieti na minimálnu úroveř osvetlenia (napriklad orientačné osvetlenie v noci).
Svieti	Krátko stlačte "A" (< 0,4 s)	Úroveř intensity svetla dosiahne 100%.
Svieti	Krátko stlačte "B" (< 0,4 s)	Svetlo sa Rozsvieti na predvolenú úroveř osvetlenia (prednastavené 50%)
Svieti	Krátko stlačte "C" (< 0,4 s)	Svetlo sa vypne.
Svieti	Stlačte a podržte "A" (≥ 0,4 s)	Úroveř intensity svetla sa bude zvyšováť až do pustenia ovládača alebo kým sa nedosiahne maximálna úroveř.
Svieti	Stlačte a podržte "B" (< 3 s)	Svetlo sa Rozsvieti na predvolenú úroveř osvetlenia (prednastavené 50%)
Svieti	Stlačte a podržte "B" (> 3 s)	Aktuálna úroveř intensity svetla je teraz uložné áko nová predvolba.
Svieti	Stlačte a podržte "C" (≥ 0,4 s)	Úroveř intensity svetla sa bude znižováť až do pustenia ovládača alebo kým sa nedosiahne minimálna úroveř.

Instalácia

Pozri Instalácia na strane 24.

Technické udaje

• napajanie: 26 Vdc (SELV, bezpečné nízke napatie)
• prevadzková teplota: 0 - 50°C

Ovladač obsahuje styri tlacidlove body: jedem pre každu rychlost ventilacie (pomaly, stredne, rychlo) a jedem, ktorý aktivuje funkciu turbo. Ak je aktivovaná funkcia turbo, ventilácia bude pracovat na majvyšëj rychlosti poças nastavenej dlžky Času a nasledne sa rychlost vrati k predcházajucemu nastaveniu.

Instalácia

Pozri Instalácia na strane 24.

Technické udaje

• napajanie: 26 Vdc (SELV, bezpecné nizke napatie)
  prevadzková teplota: 0 - 50°C

Nizsie uvedená tabulka uvádza prehlad všetkích funkci ji aktívnych ovládačov.

Stav pohonu 'pred' Akcia	Stav pohonu 'po'
Bez pohonbu	Krátko stlačte "A" (< 0,4 s)	Áplne vytiahnut' / pohyb nahor
Bez pohonbu	Krátko stlačte "B" (< 0,4 s)	Žalúzia/roleta príde do predvolenej pozíchie
Bez pohonbu	Krátko stlačte "C" (< 0,4 s)	Áplne stiahnut' / pohyb nadol
Bez pohonbu	Stlačte a podržte "A" (≥ 0,4 s)	Vyťahuje sa / pohyb smerom nahor až do uvo'lenia tlacidla.
Bez pohonbu	Stlačte a podržte "B" (> 3 s)	Aktuálna pozíchia Žalúzie/rolety je teraz uložená ako nová predvol'ba.
Bez pohonbu	Stlačte a podržte "C" (≥ 0,4 s)	Stáhuje sa / pohyb smerom nadol až do uvo'lenia tlacidla.
V pohonbe	Krátko stlačte "A" (< 0,4 s)	Zastaví
V pohonbe	Krátko stlačte "B" (< 0,4 s)	Zastaví
V pohonbe	Krátko stlačte "C" (< 0,4 s)	Zastaví
V pohonbe	Stlačte a podržte "A" (≥ 0,4 s)	Zastaví
V pohonbe	Stlačte a podržte "B" (≥ 0,4 s)	Zastaví
V pohonbe	Stlačte a podržte "C" (≥ 0,4 s)	Zastaví

Instalácia

Pozri Instalácia na strane 24.

Technické udaje

• napájanie: 26 Vdc (SELV, bezpečné nízke napätie)
  prevadzková teplota: 0 - 50^
