GEBRUIKSAANWIJZING 55014021 Niko

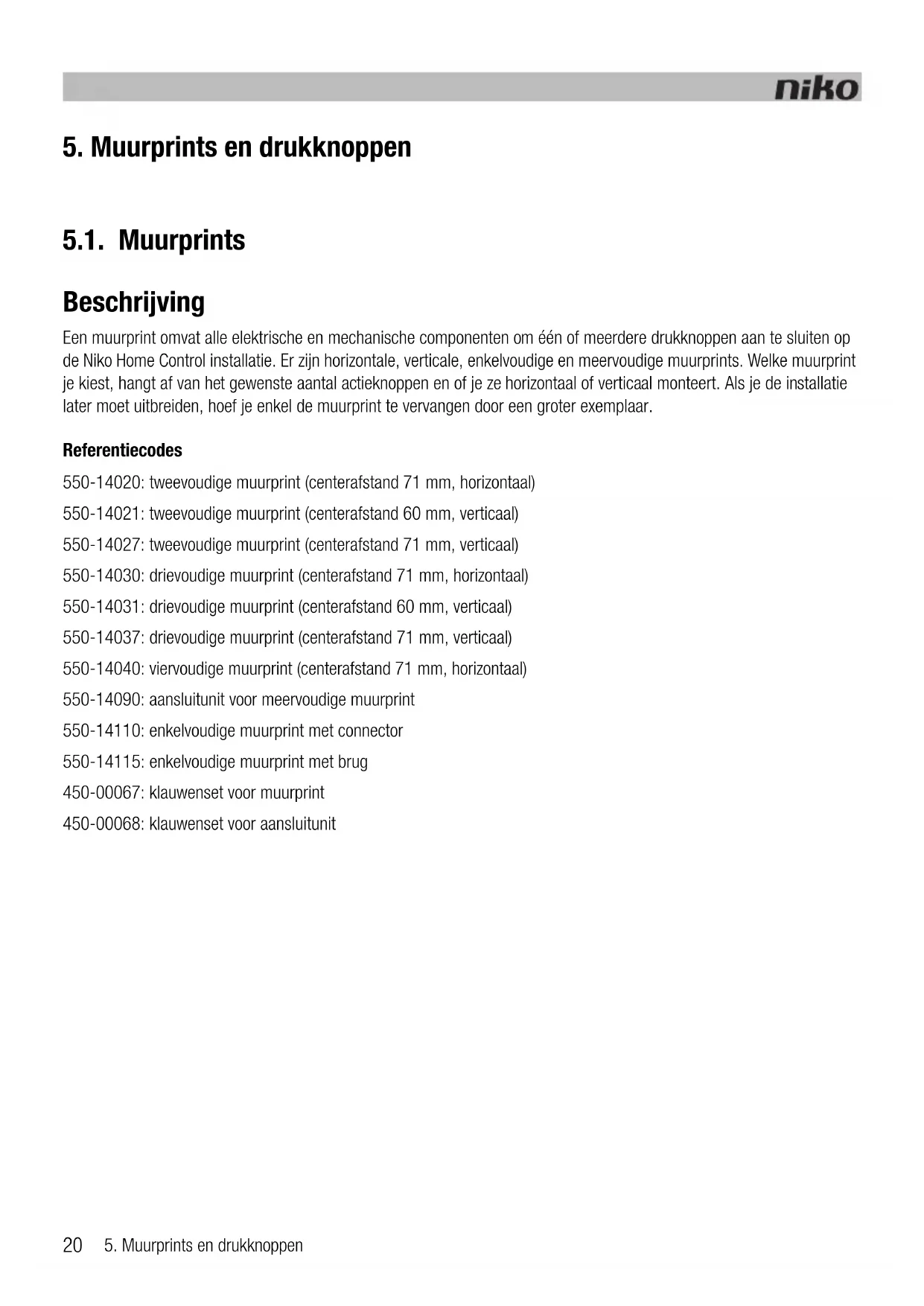

5. Muurprints en drukknoppen

5.1. Muurprints

Beschrijving

Een muurprint omvat alle elektrische en mechanische componenten om een of meerere drukknoppen aan te sluiten op de Niko Home Control installment. Er zich horizontale, verticale, enkelvoudige en meervoudige muurprints. Welke muurprint je kiest, hangt af van het gewenste aantal actieknopen en of je ze horizontaal of verticaal monteert. Als je de installment later要去 uitbreiden, hoef je enkel de muurprint te verrangen door een groter exemplaar.

Referentiecodes

550-14020: tweeveoudige muurprint (centerafstand 71 mm, horizontal)
550-14021: tweeevoudige muurprint (centerafstand 60 mm, vertical)
550-14027: tweeevoudige muurprint (centerafstand 71 mm, vertical)
550-14030: drievoudige muurprint (centerafstand 71 mm, horizontal)
550-14031: drievoudige muurprint (centerafstand 60~mm vertical)
550-14037: drievoudige muurprint (centerafstand 71 mm, vertical)
550-14040: viervoudige muurprint (centerafstand 71 mm, horizontal)
550-14090: aansluitunit voor meervoudige muurprint
550-14110: enkelvoudige muurprint met connector
550-14115: enkelvoudige muurprint met brug
450-00067: klawenset voor muurprint
450-00068: klauwenset voor aansluitunit

Installatie

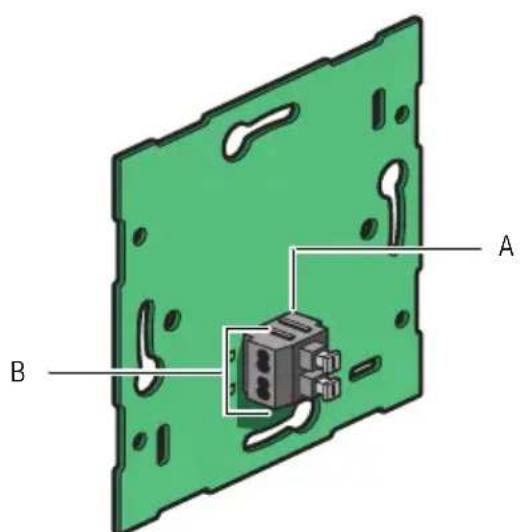

Enkelvoudige muurprints aansluten

550-14110

A. Tweevoudige insteekconnector
B. Twee contacten met elk twee openings

De tweeevoudige instreekconnector dient om de buskabel aan te sluiten op de muurprint en om door te lussen maar het volgende bedieningselement. Hij heeft twee contacten met telkens twee openingsen.

Om enkelvoudige muurprints aan te sluiten, sluit je de bus aan met twee draden van de buskabel. Verbind elke draad afzonderlijk met een contact. Elk contact is gemarkeerd met de letter B op de muurprint.

De muurprint is aangesloten. Als je要去 doorlussen aan een volgend bedieningselement, gebruik dan de andere opening van het contact.

• Strip de draden van de buskabel 9 - 10 mm.
• Per contact mogen maximaal twee draden verbonden worden met een diameter van elk 0,5 - 1 mm.

Meervoudige muurprints aansluten

Voor elke meervoudige muurprint die je wilt aansluiten, heb je een aansluitunit nodig. Deze zijn afzonderlijk verkrijgbaar. Op de aansluitunit zit de tweeoudige insteekconnector. Hiermee kun je de buskabel aansluiten en doorlussenaar het volgende bedieningselement. De tweeoudige insteekconnector heeft twee contacten met telkens twee openingsen.

Om meervoudige muurprints aan te sluiten:

1 Sluit de twee draden van de buskabel aan op de contacten van de aansluitunit.

De aansluitunit is aangesloten. Als je要去 doorlussen aan een volgend bedieningselement, gebruik dan de andere opening van het contact.

• Strip de draden van de buskabel 9 - 10 mm.
  Per contact mogen maximaal tweed draden verbonden worden met een diameter van elk 0,5 - 1 mm.

2 Verwijder de doorschijnende tape van de muurprint waar je de aansluitunit wilt. Deze aansluitunit bevestig je ter hoogte van de inbouwdoos.
3 Klik de aansluitunit op de muurprint. Bevestig hem met twee schroeven.

Bevestiging

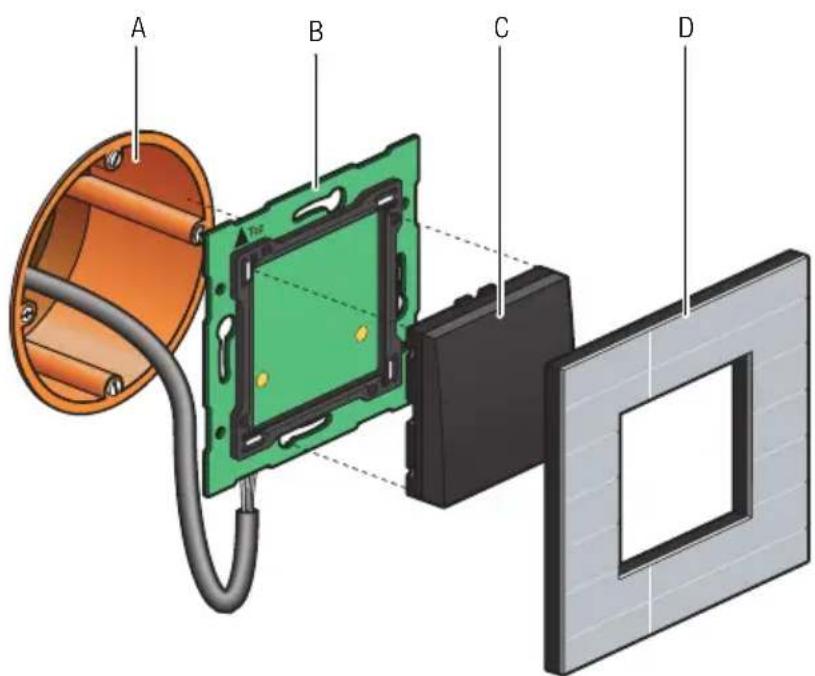

A. Enkelvoudige inbouwdoos (geen Niko product)
B. Enkelvoudige muurprint
C.Drukknop
D. Afdekkader

Installationschema enkelvoudige muurprint

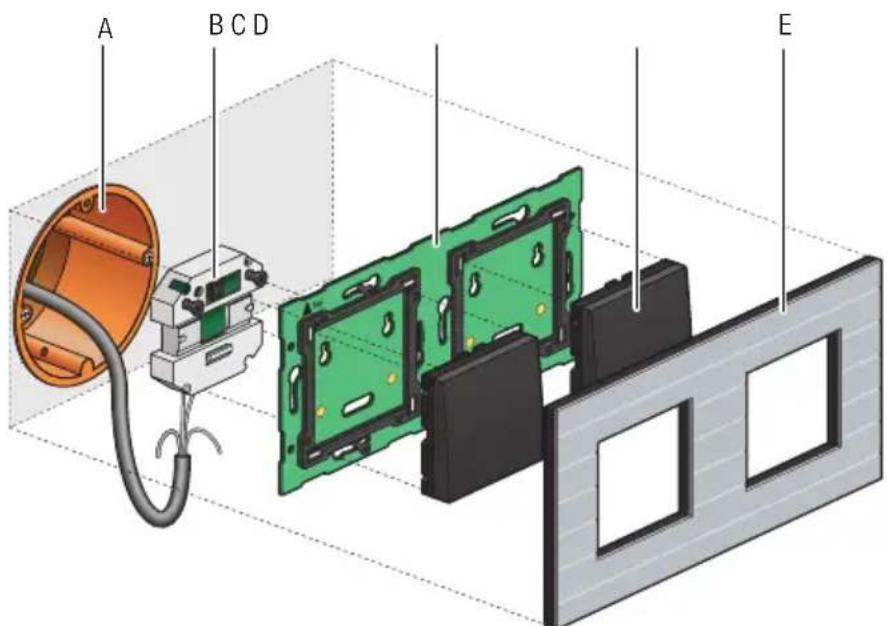

A. Enkelvoudige inbouwdoos (geen Niko product)
B. Aansluitunit
C. Meervoudige muurprint
D. Drukknop
E. Afdekkader

Installationschema meervoudige muurprint

Om muurprints te bevestigen, klik je de muurprint vast op een enkelvoudige inbouwdoos met schroefbevestiging en schroef je deze vast.

Als de inbouwdoos geen schroefbevestiging heeft, gebruik dan een klauwenset. Klauwensets voor enkel- en meervoudige muurprints zijn afzonderlijk verkrijgbaar.

Als je met große muurprints werkkt, schroef dan de zijkanten van de muurprint vast gegen de muur. Hiervoor zijn schroefgaten voorzien in de muurprint.

Als je op erg oneffen muren werkt of in combinatie met andere Niko inbouwmechanismen met brug, gebruik dan een enkelvoudige muurprint met metalen brug. Je=knt de bruggen samenklikken.

Technische gegevens

material van de muurprints: epoxy
- materiaaldikte: 1 mm
- eén tweeevoudige connector
- afmetingen van de aansluitunit: 51 × 43 × 22 mm (HxBxD)

5.2. Generieke drukknoppen

Beschrijving

Drukknoppen bestaan in enkelvoudige, tweeoudige, viervoudige en zesvoudige uitvoering met en zonder indicatieleds. Ze hebben dus een of meerere actieknopen waarmee de bewoner de Niko Home Control functies bedient.

Overzicht

1xx-51001 1xx-51002 1xx-51004 1xx-51006

1xx-52001 1xx-52002 1xx-52004 1xx-52006

Werking

Elke actieknop kan een lichtpunt of een lichtkring aansturen, een dimbaar lichtpunt op- of neerdimmen of een sfeer oproepen. Een sfeer is een combinatie van geprogrammeerde outputstanden.

Als de actieknop uitergerust is met individatieleds, geven deze de status aan van elke output. Je kunt de leds zo programmeren dat ze oplichten als de output geactiveerd of gedreactiveerd is. Dit bepaal je in de programmeersoftware.

Installatie

Het bedieningselement bestaat uit een drukknop en een of meertere toetsen. De afwerking gebeurt met een afdekkader maar keuze uit de Niko Pure, Niko Intense of Niko Original reeks.

A. Enkelvoudige inbouwdoos (geen Niko product)
B. Enkelvoudige muurprint
C.Drukknop
D. Afdekkader

Installationschema enkelvoudige muurprint

Om drukknoppen te bevestigen, klik je de drukknop op een Niko Home Control muurprint. De drukknop is bevestigd. De functies van de actieknoppen wijs je toe bij het programmeren van de installmentie doorijdens de adresseringsfase functies te koppelen aan het uniqueke adres van elke actieknop. Deze gegevens worden opgeslagen in de controller.

Technische gegevens

• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)
• omgevingstemperatuar: 0 - 50^

5.3. Specifieke drukknoppen

5.3.1. Drukknuppen om te dimmen

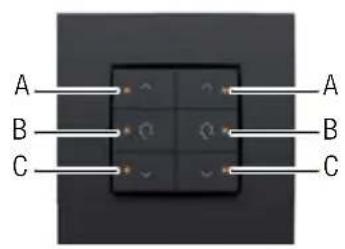

Beschrijving

Drukknoppen om te dimmen bestaan in enkelvoudige (met drie actieknappen) of tweevidige (met zes actieknappen)uitvoering met en zonder individieleds. Hiermee dimt de bewoner respectievelijk een of twee lichtpunten of groepenlichtpunten via de Niko Home Control installment.

Overzicht

Werking

De specifieke actieknoppen op de drukknop zich gegroepeerd per drie. Elke groep bestaat uit volgende knappen: "A", "B" en "C".

Als de actieknoppen uitergerust zijn met individatieleds, geven deze de status aan van elke output. Je kunt de leds zo programmeren dat ze oplichten als de output geactiveerd of gedexeactiveerd is. Dit bepaal je in de programmeersoftware.

De functies van de actieknoppen vind je in volgende tabel.

Status voör Actie Status na
Hetlicht is uit	"A" kort indrukken (< 0,4 s)	“Zonder geheugen”Gaat de Lichtintensiteit aan 100%. “Met geheugen”Gaat de Lichtintensiteit aan het vorige niveau. Dit is de Lichtintensiteit die ingesteld was net voór de dimmer uitgeschakeld werk. De optie met of zonder geheugen worden vastgelegd tijdens het programmeren van de installmentie.
Hetlicht is uit	"B" kort indrukken (< 0,4 s)	Voorkeursinstelling (standaard 50%)
Hetlicht is uit	"C" kort indrukken (< 0,4 s)	Hetlicht is aan. De Lichtintensiteit staat op het laagste niveau.
Hetlicht is uit	"A" lang indrukken (≥ 0,4 s)	De Lichtintensiteit neemt toe zolang de actieknop ingedrukt wordt of tot de maximale Lichtintensiteit bereikt is.
Hetlicht is uit	"B" lang indrukken (≥ 0,4 s en < 3 s)	Voorkeursinstelling (standaard 50%)
Hetlicht is uit	"B" lang indrukken (> 3 s)	De huidige Lichtintensiteit is ingesteld als voorkeursinstelling.
Hetlicht is uit	"C" lang indrukken (≥ 0,4 s)	Hetlicht is aan. De Lichtintensiteit staat op het laagste niveau.
Hetlicht is aan	"A" kort indrukken (< 0,4 s)	Hetlicht gaat waar de maximale Lichtintensiteit.
Hetlicht is aan	"B" kort indrukken (< 0,4 s)	Voorkeursinstelling (standaard 50%)
Hetlicht is aan	"C" kort indrukken (< 0,4 s)	Hetlicht is uit.
Hetlicht is aan	"A" lang indrukken (≥ 0,4 s)	De Lichtintensiteit neemt toe zolang de actieknop ingedrukt wordt of tot de maximale Lichtintensiteit bereikt is.
Hetlicht is aan	"B" lang indrukken (< 3 s)	Voorkeursinstelling (standaard 50%)
Hetlicht is aan	"B" lang indrukken (> 3 s)	De huidige Lichtintensiteit is ingesteld als voorkeursinstelling.
Hetlicht is aan	"C" lang indrukken (≥ 0,4 s)	De Lichtintensiteit neemt af zolang de actieknop ingedrukt wordt of tot de minimale Lichtintensiteit bereikt is.

Installatie

Zie Installatie op pagina 24.

Technische gegevens

• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)
• omgevingstemperatuur: 0 - 50°C

5.3.2. Drukknop voor ventilatie

Beschrijving

Met de drukknop voor ventilatie bedient de bewoner het centrale ventilationsystem (type C of D) via de Niko Home Control installation.

Overzicht

1xx-52054

Werking

De drukknop heeft vier actieknuppen: een voor elke stand van het centrale ventilationsystem: laag, medium en hoog. Daarnaast is er ook een boostknop. Hiermee worden de hoogste stand gedurende een vooraf ingesteldearend geactiveerd. Nadien keert de installment terug maar de vorige stand.

Installatie

Zie Installatie op pagina 24.

Technische gegevens

• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)
• omgevingstemperatuur: 0 - 50^

5.3.3. Drukknuppen voor motorsturing

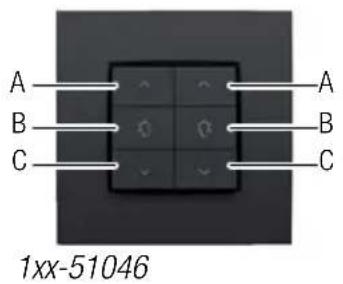

Beschrijving

Drukknoppen voor motorsturing bestaan in enkelvoudige (met drie actieknoppen) of tweevoudige (met zes actieknoppen)uitvoerig. Hiermee bedient de bewoner de motoren van respectievelijk een of twee groepen rolluiken, zonweringen of jaloezieën die in de Niko Home Control installmente geintgreerd+zijn.

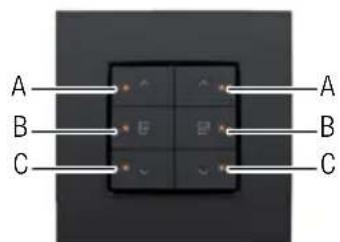

Overzicht

1xx-51033

1xx-51036

1xx-52033 1xx-52036

Werking

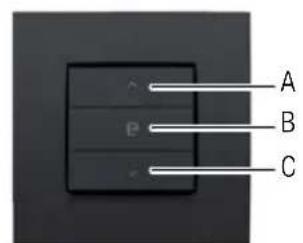

De specifieke actieknoppen op de drukknop zijn gegroepeerd per drie. Elke groep bestaat uit volgende knappen: "A", "B" en "C".

Als de actieknoppen uitergerust zijn met individatieleds, geven deze de status aan van elke output. Je kunt de leds zo programmeren dat ze oplichten als de output geactiveerd of gedeactiveerd is. Dit bepaal je in de programmeersoftware.

De functies van de actieknoppen vind je in volgende tabel.

Status vór Actie Status na
Geen beweging	"A" kort indrukken (< 0,4 s)	Volledig open/naar boven
Geen beweging	"B" kort indrukken (< 0,4 s)	Voorkeursinstelling (standaard 50%)
Geen beweging	"C" kort indrukken (< 0,4 s)	Volledig gesloten/naar beneden
Geen beweging	"A" lang indrukken (≥ 0,4 s)	Gaat open/naar boven zolang de knop ingedrukt is.
Geen beweging	"B" lang indrukken (> 3 s)	De huidige positie is ingesteld als voorkeursinstelling.
Geen beweging	"C" lang indrukken (≥ 0,4 s)	Sluit/gaat waar beneden zolang de knop ingedrukt is.
In beweging	"A" kort indrukken (< 0,4 s)	Stopt
In beweging	"B" kort indrukken (< 0,4 s)	Stopt
In beweging	"C" kort indrukken (< 0,4 s)	Stopt
In beweging	"A" lang indrukken (≥ 0,4 s)	Stopt
In beweging	"B" lang indrukken (≥ 0,4 s)	Stopt
In beweging	"C" lang indrukken (≥ 0,4 s)	Stopt

Installatie

Zie Installatie op pagina 24.

Technische gegevens

• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)
• omgevingstemperatuar: 0 - 50^
