Typ produktu	Štvoritá nástenná platňa pre systém Niko Home Control
Model	550-14040
Značka	Niko
Kategória	Inteligentný dom
Rozmery (V x Š x H)	71 x 284 x 1 mm (odhad podľa horizontálneho štvoritého usporiadania, rozostup 71 mm)
Hmotnosť	Približne 20 g (odhad)
Materiál	Epoxid, hrúbka 1 mm
Napájanie	26 V jednosmerných cez zbernicu Niko Home Control (TBTS)
Hlavné funkcie	Podpora pre až 4 tlačidlá; pripojenie na systémovú zbernicu; horizontálna montáž
Inštalácia	Vyžaduje spojovaciu jednotku 550-14090; upevňuje sa na jednoduchú zapustenú krabicu alebo pomocou sady pazúrov
Údržba a čistenie	Čistiť mäkkou suchou handričkou; nepoužívať abrazívne prostriedky
Bezpečnosť	Veľmi nízke bezpečné napätie (TBTS); odporúča sa inštalácia odborníkom
Náhradné diely a opraviteľnosť	Nástenná platňa, spojovacia jednotka, sada pazúrov (ref. 450-00067/68) sú k dispozícii samostatne; tlačidlá sa predávajú samostatne
Okolitá teplota	0 až 50 °C
Konektor	2 dvojité mostíkové kontakty (pre max. 2 vodiče s prierezom 0,5-1 mm každý)
Kompatibilita	Systém Niko Home Control; všeobecné a špecifické tlačidlá (stmievač, vetranie, motory)

Často kladené otázky - 55014040 Niko

Čo je nástenná platňa Niko 55014040?

Je to horizontálna štvoritá nástenná platňa (rozostup 71 mm) pre systém Niko Home Control. Umožňuje pripojiť až 4 tlačidlá na ovládanie osvetlenia, žalúzií, vetrania atď.

Ako nainštalovať nástennú platňu 55014040?

Použite spojovaciu jednotku (ref. 550-14090) pre kábel zbernice. Upevnite jednotku na platňu, potom zacvaknite platňu na jednoduchú zapustenú krabicu alebo v prípade potreby použite sadu pazúrov (ref. 450-00067/68). Pri väčších rozmeroch priskrutkujte boky.

Aké typy tlačidiel môžem použiť?

Všetky tlačidlá Niko Home Control: všeobecné (1 až 6 akcií), stmievače, vetranie, motory. Zaskočia na platňu. Signalizačné LED sú voliteľné.

Aké je požadované elektrické napájanie?

Platňa je napájaná cez zbernicu systému Niko Home Control napätím 26 V jednosmerných (TBTS). Nie je potrebné žiadne externé napájanie.

Aké sú presné rozmery platne?

Približné rozmery sú 71 x 284 x 1 mm (výška x šírka x hrúbka). Šírka zodpovedá 4-násobku rozostupu 71 mm.

Môžem čistiť platňu chemickými prostriedkami?

Nie, používajte iba mäkkú suchú handričku. Abrazívne prostriedky alebo rozpúšťadlá by mohli poškodiť epoxidový materiál.

Je kompatibilná s inými domovými automatizačnými systémami?

Nie, platňa je určená výhradne pre systém Niko Home Control a súvisiace komponenty.

Kde nájdem úplný návod na použitie?

Stiahnite si bezplatný PDF návod na notice-facile.com alebo priamo na stránke Niko. Je k dispozícii vo viacerých jazykoch.

Aké príslušenstvo je potrebné na inštaláciu?

Budete potrebovať spojovaciu jednotku (550-14090), vhodné tlačidlá a prípadne sadu pazúrov, ak zapustená krabica nemá skrutkové upevnenie.

Koľko vodičov môžem pripojiť na jeden kontakt?

Každý kontakt pojme až 2 vodiče s priemerom 0,5 až 1 mm, odizolované na dĺžku 9-10 mm.

NÁVOD NA OBSLUHU 55014040 Niko

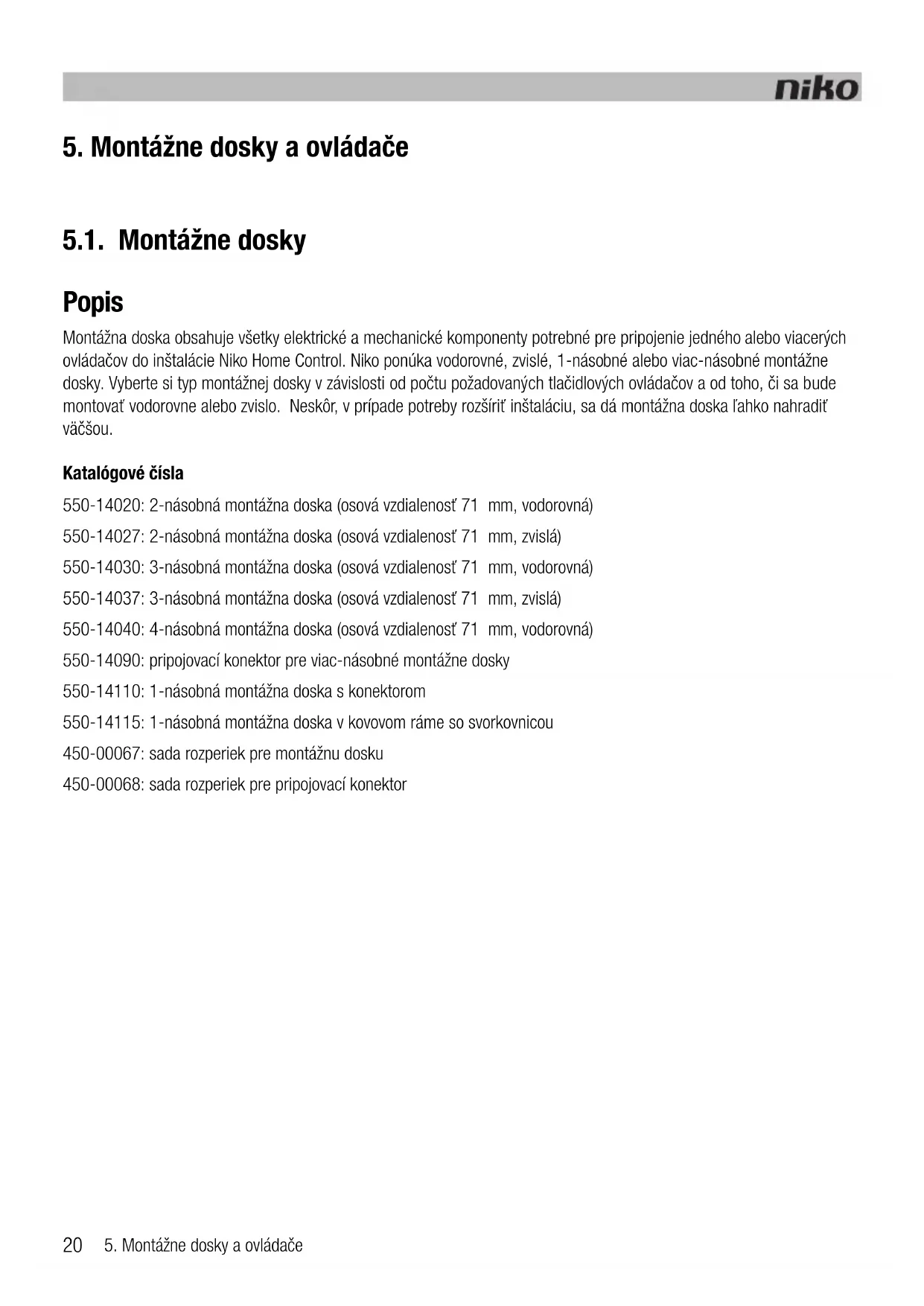

Montážna doska obsahuje všetky elektrické a mechanické komponenty potrebné pre pripojenie jedného alebo viacerých ovládačov do inštalácie Niko Home Control. Niko ponúka vodorovné, zvislé, 1-násobné alebo viac-násobné montážne dosky. Vyberte si typ montážnej dosky v závislosti od počtu požadovaných tlačidlových ovládačov a od toho, či sa bude montovať vodorovne alebo zvislo. Neskôr, v prípade potreby rozšířit inštaláciu, sa dá montážna doska l'ahko nahradiť väčšou.

Katalógové čísla

550-14020: 2-násobná montážna doska (osová vzdialenosť 71 mm, vodorovná)
550-14027: 2-násobná montážna doska (osová vzdialenosť 71 mm, zvislá)
550-14030: 3-násobná montážna doska (osová vzdialenost' 71 mm, vodorovná)
550-14037: 3-násobná montážna doska (osová vzdialenost' 71 mm, zvislá)
550-14040: 4-násobná montážna doska (osová vzdialenost' 71 mm, vodorovná)
550-14090: pripojovací konektor pre viac-násobné montážne dosky
550-14110: 1-násobná montážna doska s konektorom
550-14115: 1-násobná montážna doska v kovovom ráme so svorkovnicou
450-00067: sada rozperiek pre montážnu dosku
450-00068: sada rozperiek pre pripojovací konektor

Inštalácia

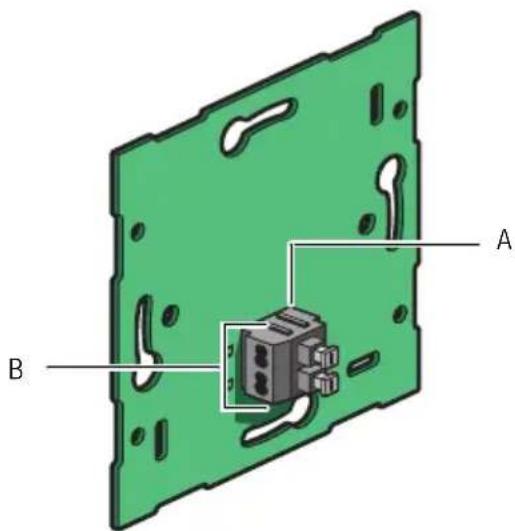

Pripojenie1-násobnej montážnej dosky

A B

550-14110

B. Možnosť pripojiť 2 vodiče na svorku

2-násobná svorkovnica slúži na pripojenie kábla zbernice na montážnu dosku a pre vytvorenie prepojenia na d'alší ovládací prvok. 2-násobná svorkovnica poskytuje možnosť pripojiť 2 vodiče na svorku.

Pre pripojenie 1-násobných montážnych dosiek pripojte zbernicu pomocou dvoch vodičov z kábla zbernice. Pripojte každý vodič samostatne na jeden z kontaktov. Každý kontakt na montážnej doske je označený písmenom B.

Montážna doska je teraz pripojená. Pre vytvorenie pripojenia k d'alšiemu ovládaciemu prvku použite v prípade potreby d'alšiu svorku.

- Na svorku môžu byť pripojené maximálne dva vodiče, každý s priemerom 0,5 - 1 mm.

Pripojenie viac-násobných montážnych dosiek

Pre každú viac-násobnú montážnu dosku, ktorú chcete pripojiť, potrebujete jeden pripojovací konektor. Pripojovacie konektory sú k dispozícii samostatne. Pripojovací konektor obsahuje 2-násobnú svorkovnicu, ktorá umožňuje pripojenie kábla zbernice a vytvorenie spojenia s d’alším ovládacím prvkom. 2-násobná svorkovnica má dve svorky, pričom na každú je možné pripojiť 2 vodiče.

Pre pripojenie viac-násobných montážnych dosiek:

1 Ku svorkám pripojovacieho konektora pripojte dva vodiče kábla zbernice. Pripojovací konektor je teraz pripojený. Pre vytvorenie pripojenia k d'alšiemu ovládaciemu prvku použite v prípade potreby d'alšiu svorku.

- Na svorku môžu byť pripojené maximálne dva vodiče, každý s priemerom 0,5 - 1 mm.

2 Odstráňte priehľadnú pásku z montážnej dosky tam, kde sa bude pripojovací konektor montovať. Tento pripojovací konektor je umiestnený čo najbližšie k montážnej krabici.

3 Pritlačte pripojovací konekotr k montážnej doske tak, aby zapadol na miesto. Pripevnite pripojovací konektor pomocou dvoch skrutiek.

Montáž

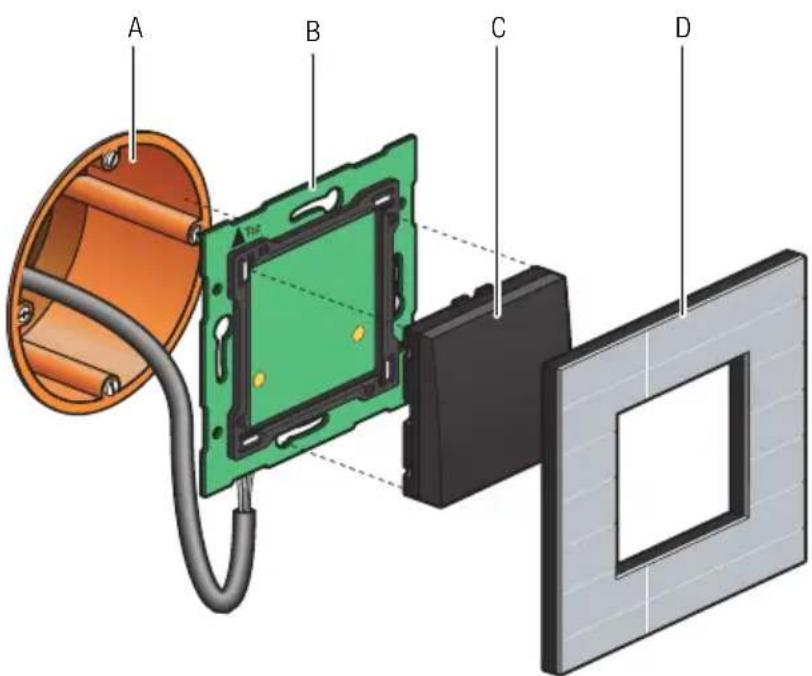

A B C D

A. 1-násobná inštalačná krabica pre zapustenú montáž

(nie je produktom spoločnosti Niko)

Znázornenie inštalácie pre 1-násobné montážne dosky

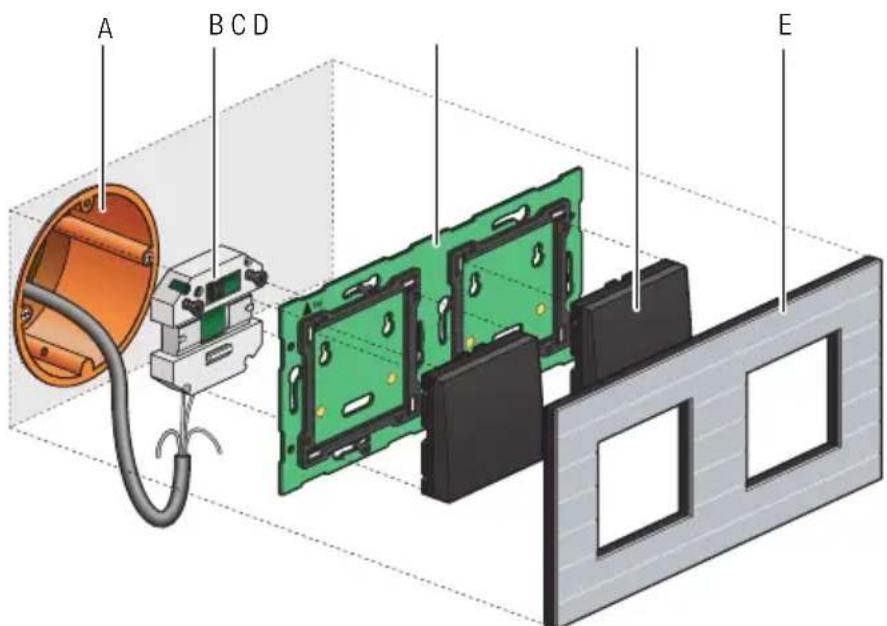

A B C D E

A. 1-násobná zapustená inštalačná krabica

(nie je produktom spoločnosti Niko)

Znázornenie inštalácie pre viac-násobné montážne dosky

Pre montáž montážnej dosky osad'te konektor do 1-násobnej zapustenej inštalačnej krabice tak, aby dosadol na miesto. Pripevnite použitím skrutiek.

Ak nie sú v zapustenej inštalačnej krabici žiadne otvory na skrutky, použite sadu rozperiek. Sady rozperiek pre 1-násobné a viac-násobné montážne dosky sú k dispozícii samostatne.

Pripevnite presahujúce strany viacnásobných montážnych dosiek k stene pomocou otvorov na skrutky, ktoré sú v montážnej doske.

1-násobnú montážnu dosku v kovovom ráme použite na veľmi nerovné steny alebo v kombinácii s klasickými spínačmi a zásuvkami Niko, pričom rybinové spoje do seba navzájom zapadnú.

Technické údaje

• materiál montážnych dosiek: epoxid
• hrúbka materiálu: 1 mm
• jeden 2-násobný konektor
• rozmery pripojovacieho konektora: 51 x 43 x 22 mm (VxŠxH)

5.2. Ovládače

Popis

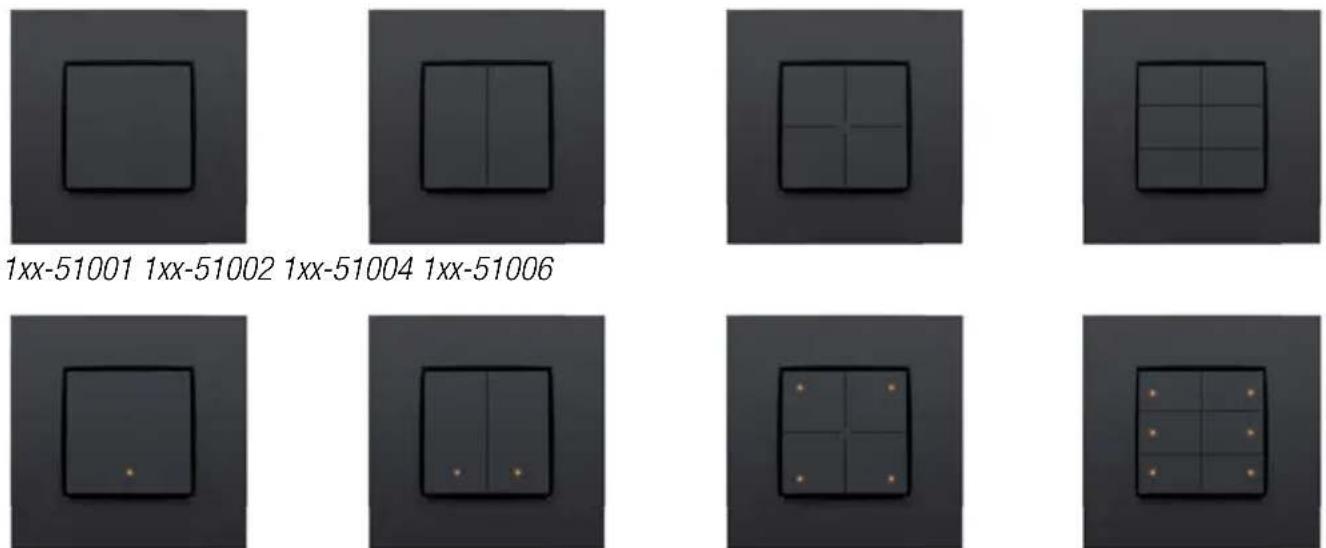

1-násobné, 2-násobné, 4-násobné a 6-násobné ovládače sú k dispozícii s LED diódou alebo bez nej. Tieto ovládače obsahujú jeden alebo viac tlačidlových bodov, ktoré umožňujú používatel'ovi ovládať funkcie Niko Home Control.

Prehl'ad

1xx-52001 1xx-52002 1xx-52004 1xx-52006

Prevádzka

Každý ovládač môže ovládat svetelný obvod, stmievať stmievateľné osvetlenie alebo aktivovať svetelné scény. Svetelné scény sú kombináciou predprogramovaných nastavení.

Aktívne tlačidlá s LED diódami indikujú stav im zodpovedajúcemu výstupu. Pomocou programovacieho softvéru môžete naprogramovať LED diódy tak, aby sa rozsvietili, keď je výstup bud’ aktivovaný alebo deaktivovaný.

Inštalácia

Ovládací prvok sa skladá z ovládača s jedným alebo viacerými tlačidlovými bodmi. Dokončite inštaláciu pomocou rámčeka podľa vášho výberu z našej série Niko Pure, Niko Intense alebo Niko Original.

A B C D

A. 1-násobná zapustená inštalačná krabica (nie je produktom spoločnosti Niko)

Znázornenie inštalácie pre 1-násobné montážne dosky

Ak chcete namontovať ovládače, pritlačte ho na montážnu dosku Niko Home Control, kým nezacvakne na miesto. Teraz je ovládač zaistený. Funkcie ovládača môžete nastaviť programovacím softvérom Niko prepojením jednotlivých funkcií s unikátnou adresou každého ovládača. Tieto informácie sú po naprogramovaní uložené v riadiacom module.

Technické údaje

• napájanie: 26 Vdc (SELV, bezpečné nízke napätie)
• prevádzková teplota: 0 - 50°C

Ovládače stmievania sú k dispozícii v dvoch vyhotoveniach: 3-násobné (tri tlačidlové body v jednom rade) alebo 6-násobné (šest tlačidlových bodov v dvoch radoch), s LED alebo bez LED. Umožňujú používatelom ovládat jeden, resp. dva stmievatelné svetelné okruhy alebo skupinu svetiel.

Prehl'ad

A B C 1xx-51043

A B C 1xx-51046 A B C

A B C 1xx-52043 1xx-52046

A B C A B C

Prevádzka

Tlačidlové body na špecifických ovládačoch sú usporiadané do skupín po troch. Každá skupina sa skladá z nasledujúcich tlačidlových bodov: "A", "B", "C".

Aktívne ovládače s LED diódami indikujú stav im zodpovedajúceho výstupu. Pomocou programovacieho softvéru môžete LED diódy naprogramovať tak, aby sa rozsvietili, keď je výstup bud’ aktivovaný alebo deaktivovaný.

Nižšie uvedená tabul'ka uvádza prehl'ad funkcií tlačidlových bodov na ovládači stmievania.

Stav osvetlenia ‘pred’ Akcia Stav osvetlenia ‘po’
Nesvieti	Krátko stlačte "A" (< 0,4 s)	Ak je pamäť vypnutá ("Memory off"), svetlo sa rozsvieti na 100%.Ak je pamäť zapnutá ("Memory on"), svetlo sa rozsvieti na poslednú nastavenú úroveň osvetlenia.Možnosť "Memory off" alebo "Memory on" je možné zvolit pri inštalácii počas programovacej fázy.
Nesvieti	Krátko stlačte "B" (< 0,4 s)	Svetlo sa rozsvieti na predvolenú úroveň osvetlenia (prednastavené 50%)
Nesvieti	Krátko stlačte "C" (< 0,4 s)	Svetlo z arozsvieti na minimálnu úroveň osvetlenia (napríklad orientačné osvetlenie v noci).
Nesvieti	Stlačte a podržte "A" (≥ 0,4 s)	Úroveň intenzity svetla sa bude zvyšovať až do pustenia ovládača alebo kým sa nedosiahne maximálna úroveň.
Nesvieti Stlačte a podržte	"B"(≥ 0 , 4 s a < 3 s)	Svetlo sa rozsvieti na predvolenú úroveň osvetlenia (prednastavené 50%)
Nesvieti	Stlačte a podržte "B" (> 3 s)	Aktuálna úroveň intenzity osvetlenia je teraz uložená ako nová predvoľba.
Nesvieti	Stlačte a podržte "C" (≥ 0,4 s)	Svetlo sa rozsvieti na minimálnu úroveň osvetlenia (napríklad orientačné osvetlenie v noci).
Svieti	Krátko stlačte "A" (< 0,4 s)	Úroveň intenzity svetla dosiahne 100%.
Svieti	Krátko stlačte "B" (< 0,4 s)	Svetlo sa rozsvieti na predvolenú úroveň osvetlenia (prednastavené 50%)
Svieti	Krátko stlačte "C" (< 0,4 s)	Svetlo sa vypne.
Svieti	Stlačte a podržte "A" (≥ 0,4 s)	Úroveň intenzity svetla sa bude zvyšovať až do pustenia ovládača alebo kým sa nedosiahne maximálna úroveň.
Svieti	Stlačte a podržte "B" (< 3 s)	Svetlo sa rozsvieti na predvolenú úroveň osvetlenia (prednastavené 50%)
Svieti	Stlačte a podržte "B" (> 3 s)	Aktuálna úroveň intenzity svetla je teraz uložená ako nová predvoľba.
Svieti	Stlačte a podržte "C" (≥ 0,4 s)	Úroveň intenzity svetla sa bude znižovať až do pustenia ovládača alebo kým sa nedosiahne minimálna úroveň.

Inštalácia

Pozri Inštalácia na strane 24.

Technické údaje

• napájanie: 26 Vdc (SELV, bezpečné nízke napätie)
  • prevádzková teplota: 0 - 50°C

5.3.2. Ovládač ventilácie

Popis

Ovládač ventilácie umožňuje používatelovi ovládat centrálnu ventiláciu prostredníctvom inštalácie Niko Home Control.

Prehl'ad

Ovládač obsahuje štyri tlačidlové body: jeden pre každú rýchlost ventilácie (pomaly, stredne, rýchlo) a jeden, ktorý aktivuje funkciu turbo. Ak je aktivovaná funkcia turbo, ventilácia bude pracovať na najvyššej rýchlosti počas nastavenej dížky času a následne sa rýchlost vráti k predchádzajúcemu nastaveniu.

Inštalácia

Pozri Inštalácia na strane 24.

Technické údaje

• napájanie: 26 Vdc (SELV, bezpečné nízke napätie)
  • prevádzková teplota: 0 - 50°C

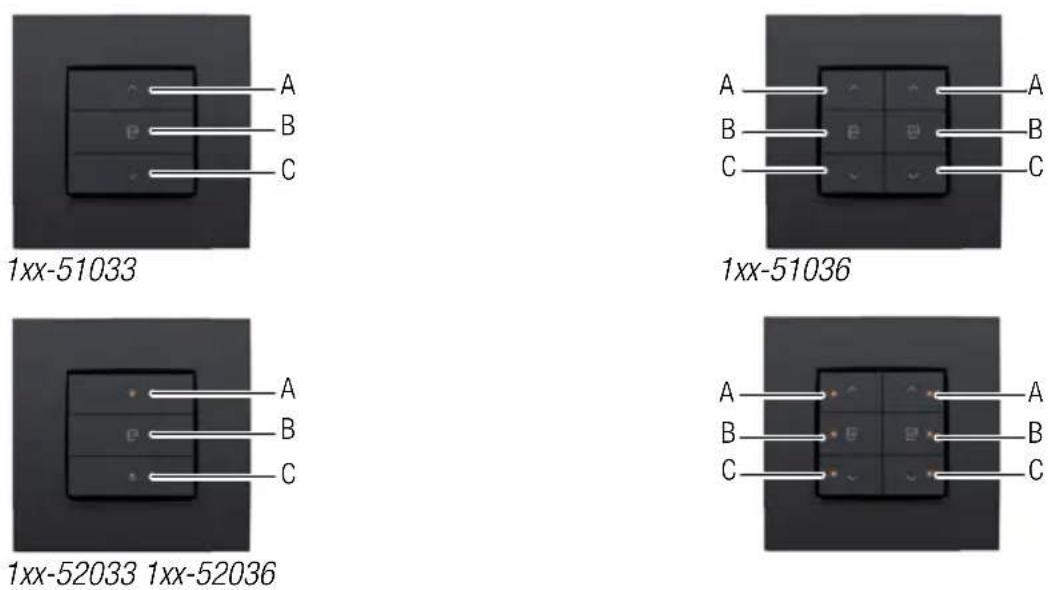

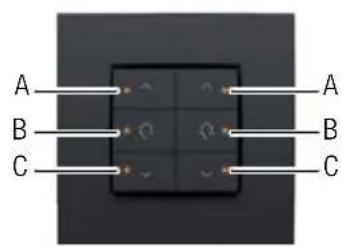

Ovládače žalúzií/roliet sú k dispozícii v dvoch vyhotoveniach: 3-násobné (tri tlačidlové body v jednom rade) alebo 6-násobné (šest' tlačidlových bodov v dvoch radoch), s LED alebo bez LED. Umožňujú používateľom ovládať jeden, resp. dva žalúziové/roletové okruhy alebo skupinu žalúzií/roliet.

Prehl'ad

Prevádzka

Tlačidlové body na špecifických ovládačoch sú usporiadané do skupín po troch. Každá skupina sa skladá z tlačidlových bodov: "A", "B", "C".

Ovládače s LED diódami indikujú stav im zodpovedajúceho výstupu. Pomocou programovacieho softvéru môžete naprogramovať LED diódy tak, aby sa rozsvietili, keď je výstup bud aktivovan alebo deaktivovaný.

Nižšie uvedená tabul'ka uvádza prehl'ad všetkých funkcií aktivnych ovládačov.

Stav pohonu ‘pred’ Akcia	Stav pohonu ‘po’
Bez pohybu	Krátko stlačte "A" (< 0,4 s)	Úplne vytiahnuť / pohyb nahor
Bez pohybu	Krátko stlačte "B" (< 0,4 s)	Žalúzia/roleta príde do predvolenej pozície
Bez pohybu	Krátko stlačte "C" (< 0,4 s)	Úplne stiahnuť / pohyb nadol
Bez pohybu	Stlačte a podržte "A" (≥ 0,4 s)	Vyťahuje sa / pohyb smerom nahor až do uvoľnenia tlačidla.
Bez pohybu	Stlačte a podržte "B" (> 3 s)	Aktuálna pozícia žalúzie/rolety je teraz uložená ako nová predvol’ba.
Bez pohybu	Stlačte a podržte "C" (≥ 0,4 s)	Sťahuje sa / pohyb smerom nadol až do uvoľnenia tlačidla.
V pohybe	Krátko stlačte "A" (< 0,4 s)	Zastaví
V pohybe	Krátko stlačte "B" (< 0,4 s)	Zastaví
V pohybe	Krátko stlačte "C" (< 0,4 s)	Zastaví
V pohybe	Stlačte a podržte "A" (≥ 0,4 s)	Zastaví
V pohybe	Stlačte a podržte "B" (≥ 0,4 s)	Zastaví
V pohybe	Stlačte a podržte "C" (≥ 0,4 s)	Zastaví

Inštalácia

Pozri Inštalácia na strane 24.

Technické údaje

• napájanie: 26 Vdc (SELV, bezpečné nízke napätie)
• prevádzková teplota: 0 - 50°C
