BEDIENUNGSANLEITUNG 55014040 Niko

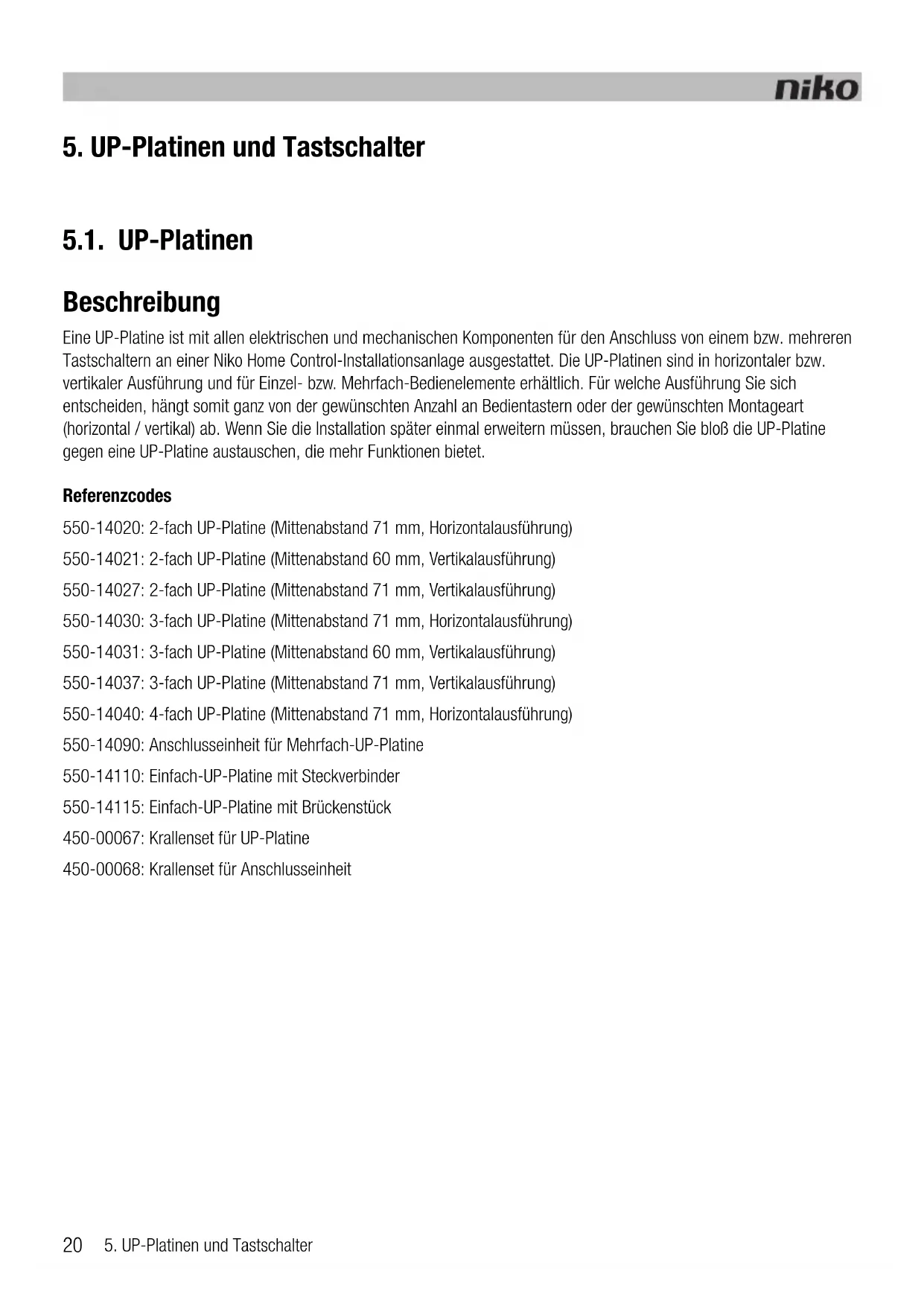

5. UP-Platinen und Tastschalter

5.1. UP-Platinen

Beschreibung

Eine UP-Platine ist mit allen elektrischen und mechanischen Komponenten für den Anschluss von einem bzw. mehreren Tastschaltern an einer Niko Home Control-Installationsanlage ausgestattet. Die UP-Platinen sind in horizontaler bzw. vertikaler Ausführung und für Einzel- bzw. Mehrfach-Bedienelemente erhältlich. Für welche Ausführung Sie sich entscheiden, hängt somit ganz von der gewünschten Anzahl an Bedientastern oder der gewünschten Montageart (horizontal / vertikal) ab. Wenn Sie die Installation später einmal erweitern müssen, brauchen Sie bloß die UP-Platine gegen eine UP-Platine austauschen, die mehr Funktionen bietet.

Referenzcodes

550-14020: 2-fach UP-Platine (Mittenabstand 71 mm, Horizontalausführung)
550-14021: 2-fach UP-Platine (Mittenabstand 60 mm, Vertikalausführung)
550-14027: 2-fach UP-Platine (Mittenabstand 71 mm, Vertikalausführung)
550-14030: 3-fach UP-Platine (Mittenabstand 71 mm, Horizontalausführung)
550-14031: 3-fach UP-Platine (Mittenabstand 60 mm, Vertikalausführung)
550-14037: 3-fach UP-Platine (Mittenabstand 71 mm, Vertikalausführung)
550-14040: 4-fach UP-Platine (Mittenabstand 71 mm, Horizontalausführung)
550-14090: Anschlusseinheit für Mehrfach-UP-Platine
550-14110: Einfach-UP-Platine mit Steckverbinder
550-14115: Einfach-UP-Platine mit Brückenstück
450-00067: Krallenset für UP-Platine
450-00068: Krallenset für Anschlusseinheit

Installation

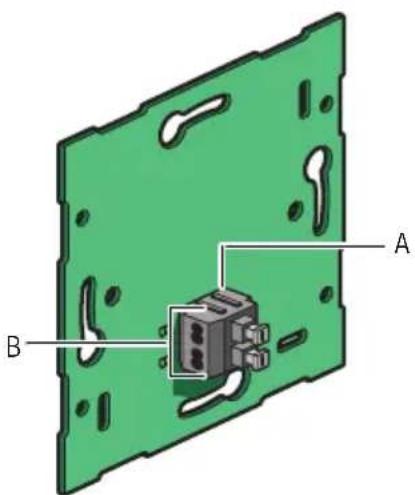

Anschluss von Einfach-UP-Platinen

A. Steckanschluss (2-fach)

B. Zwei Anschlussklemmen mit jeweils zwei Leitungsöffnungen

Der Zweifach-Steckanschluss dient dem Anschluss der Busleitung an die UP-Platine und gleichzeitig einer Weiterleitung der Busleitung zum nächsten Bedienelement. Es besitzt zwei Anschlussklemmen mit jeweils zwei Leitungsöffnungen.

Für die Einbindung von Einfach-UP-Platinen müssen Sie beide Drähte der Busleitung anschließen. Schließen Sie hierfür jeden Draht separat an eine Klemme an. Jede Klemme ist auf der UP-Platine mit dem Buchstaben B gekennzeichnet.

Die UP-Platine ist nun angeschlossen. Wenn Sie die Busleitung noch zum nächsten Bedienelement durchschleifen müssen, dann verwenden Sie hierfür die anderen Leitungsöffnungen der Anschlussklemme.

- Isolieren Sie die Drähte der Busleitung 9 bis 10 mm lang ab.

- Pro Kontaktklemme dürfen max. 2 Drähte eines Durchmessers von jeweils 0,5 bis 1 mm angeschlossen werden.

Anschluss von Mehrfach-UP-Platinen

Für jede anzuschließende Mehrfach-UP-Platine benötigen Sie jeweils eine separat erhältliche Anschlusseinheit. Die Anschlusseinheit ist mit einem Zweifach-Steckanschluss ausgestattet. Hier schließen Sie die Busleitung an und schleifen diese zum nächsten Bedienelement durch. Der Steckanschluss besitzt zwei Kontakte mit jeweils zwei Leitungsöffnungen.

Anschluss von Mehrfach-UP-Platinen:

1 Schließen Sie die beiden Drähte der Busleitung an die Kontakte der Anschlusseinheit an. Die Anschlusseinheit ist nun angeschlossen. Wenn Sie die Busleitung noch zum nächsten Bedienelement durchschleifen müssen, dann verwenden Sie hierfür die anderen Leitungsöffnungen der Anschlussklemme.

- Isolieren Sie die Drähte der Busleitung 9 bis 10 mm lang ab.

- Pro Kontaktklemme dürfen max. 2 Drähte eines Durchmessers von jeweils 0,5 bis 1 mm angeschlossen werden.

2 Entfernen Sie die durchsichtige Klebefolie von der an die Anschlusseinheit anzuschließende UP-Platine. Befestigen Sie die Anschlusseinheit auf Höhe der Unterputzdose.

3 Klicken Sie die Anschlusseinheit auf die UP-Platine und befestigen Sie diese mit zwei Schrauben.

Befestigung

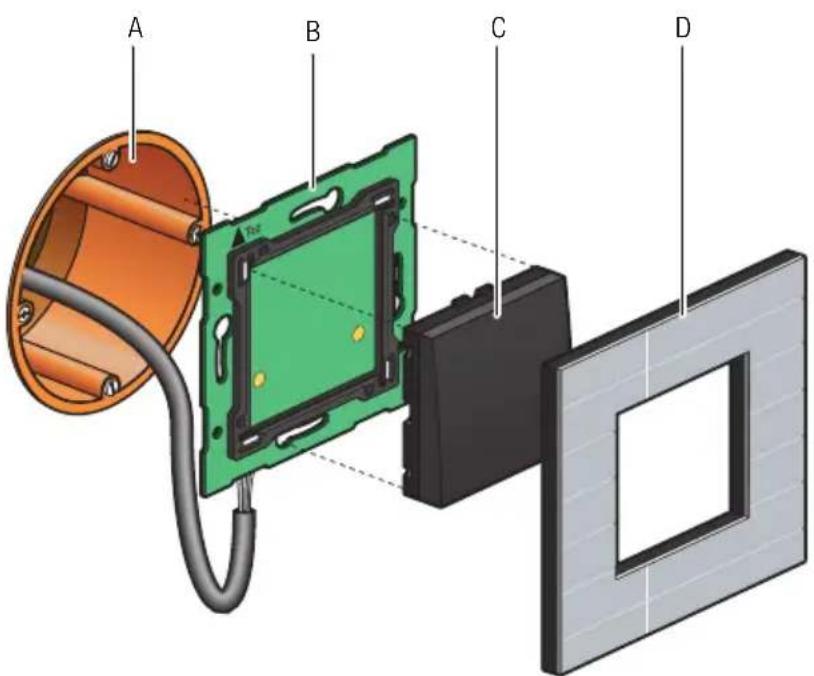

A B C D

A. Einfach-Unterputzdose (Produkt nicht von Niko)

B. Einfach-UP-Platine

C. Tastschalter

D. Blende

Installationsplan für Einfach-UP-Platine

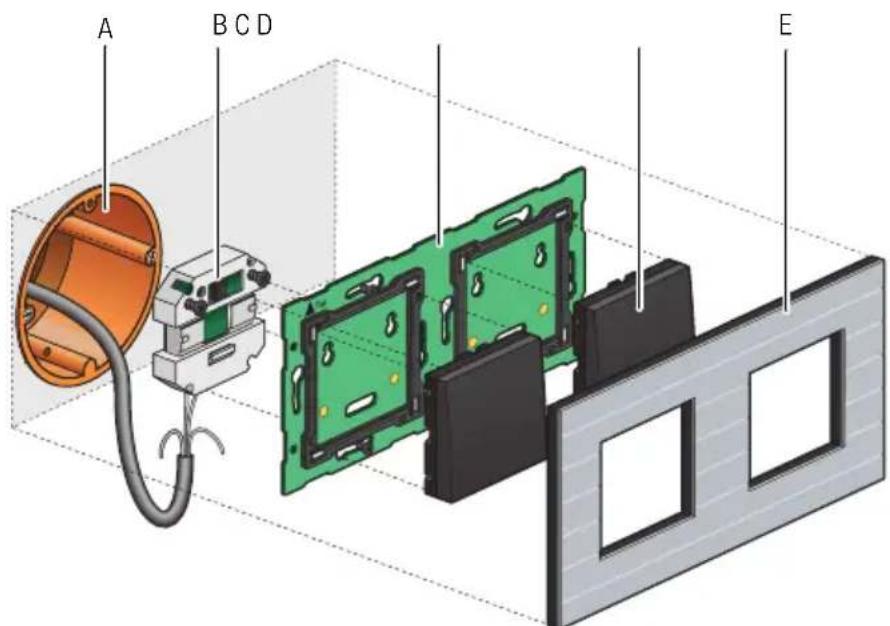

A B C D E

A. Einfach-Unterputzdose (Produkt nicht von Niko)

B. Anschlusseinheit

C. Mehrfach-UP-Platine

D. Tastschalter

E. Blende

Installationsplan für Mehrfach-UP-Platine

Für die Befestigung der UP-Platinen müssen Sie diese erst auf eine mit Schraubbefestigung ausgestattete Einfach-Unterputzdose aufklicken und danach festschrauben.

Wenn die Unterputzdose über keine Schraubbefestigung verfügt, müssen Sie ein Krallenset verwenden. Krallensets für Einfach- bzw. Mehrfach-UP-Platinen sind separat erhältlich.

Wenn Sie große UP-Platinen befestigen wollen, müssen Sie deren Seitenteile mit der Wand verschrauben. Die UP-Platine ist hierfür mit Schraublöchern ausgestattet.

Verwenden Sie bei stark unebenen Wände oder bei einer Kombination mit anderen mit Brückenstücken ausgestatteten Unterputzgeräten von Niko eine Einfach-UP-Platine mit Metallbrücken. Sie können die Brückenstücke zusammenklicken.

Technische Daten

• Werkstoff von UP-Platine: Epoxidharz
- Materialstärke: 1 mm
- Ein 2-fach-Steckverbinder
- Abmessungen der Anschlusseinheit: 51 x 43 x 22 mm (H x B x T)

5.2. Generische Tastschalter

Beschreibung

Tastschalter sind in ein-, zwei-, vier und sechsfacher Ausführung sowie mit bzw. ohne Anzeige-LED erhältlich. Sie sind somit mit einem oder mehreren Bedientastern ausgestattet, mit denen die Bewohner die Funktionen von Niko Home Control ansteuern.

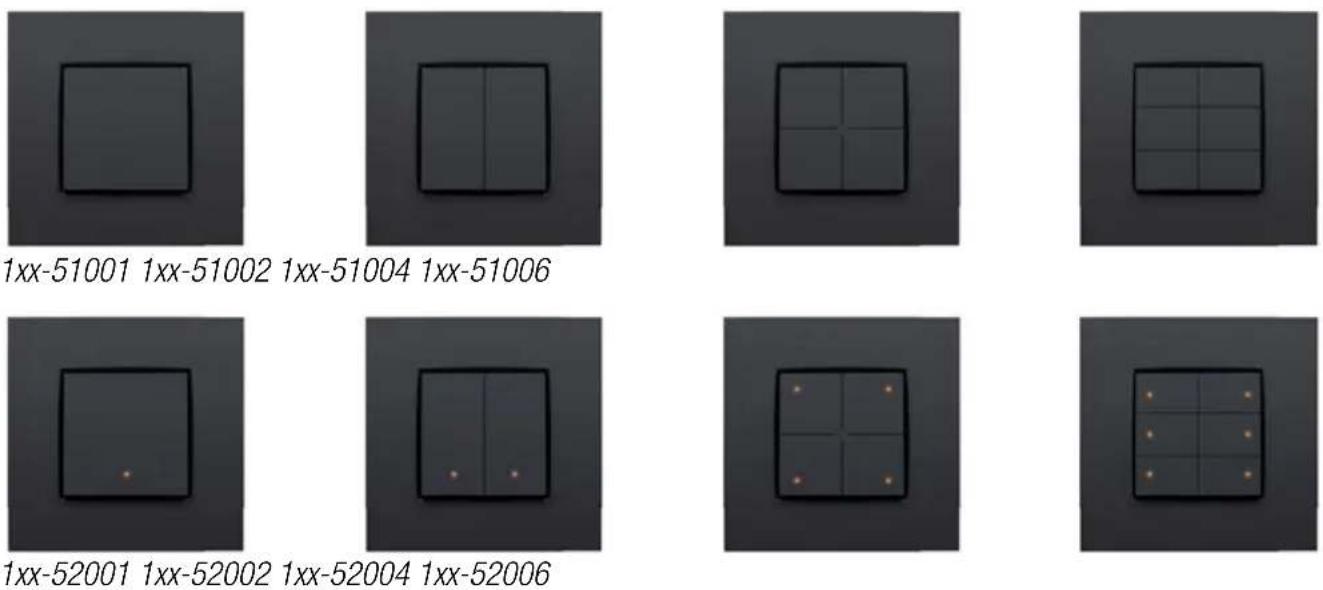

Übersicht

1xx-51001 1xx-51002 1xx-51004 1xx-51006
1xx-52001 1xx-52002 1xx-52004 1xx-52006

Funktionsweise

Mit jedem Bedientaster kann eine Leuchte bzw. ein Beleuchtungskreis geschaltet, gedimmt oder eine bestimmte Raumatmosphäre aufgerufen werden. Bei einer Raumatmosphäre handelt es sich um eine Kombination von programmierten Ausgangseinstellungen.

Ein mit einer Anzeige-LED ausgestatteter Bedientaster gibt den Status der einzelnen Ausgänge an. Sie können die LEDs über die Programmiersoftware so programmieren, das die Anzeige-LED entweder bei aktiviertem bzw. bei deaktiviertem Ausgang leuchtet.

Installation

Das Bedienelement besteht aus einem Tastschalter und einem bzw. mehreren Drucktasten. Als Abdeckung können Sie auf eine Blende der Produktreihen Niko Pure, Niko Intense oder Niko Original zurückgreifen.

A B C D

A. Einfach-Unterputzdose (Produkt nicht von Niko)

B. Einfach-UP-Platine

C. Tastschalter

D. Blende

Installationsplan für Einfach-UP-Platine

Befestigen Sie den Tastschalter durch einfaches Aufklicken auf die Niko Home Control-UP-Platine und schon ist der Tastschalter befestigt. Die Funktionen der Bedientaster weisen Sie beim Programmieren der Installationsanlage während der Adressierungsphase den jeweiligen eindeutigen Adressen der einzelnen Bedientaster zu. Diese Daten werden im Controller abgespeichert.

Technische Daten

• Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
• Umgebungstemperatur: 0 - 50 °C

5.3. Spezifische Tastschalter

5.3.1. Dimmtaster

Beschreibung

Dimmtaster gibt es in einfacher- (mit 3 Bedientastern) oder 2-facher Ausführung (mit 6 Bedientaster) sowie mit bzw. ohne Anzeige-LEDs. Der Bewohner kann mit diesen Dimmtastern über die Niko Home Control-Installation eine bzw. zwei Leuchten oder ganze Leuchtengruppen dimmen.

Übersicht

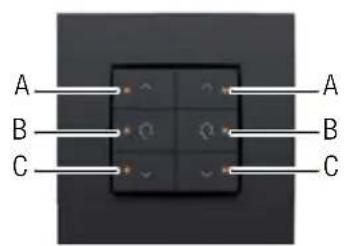

A B C 1xx-51043

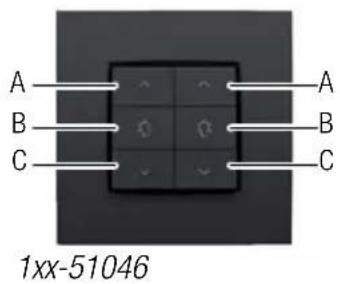

A B C A B C 1xx-51046

A B C 1xx-52043 1xx-52046

A B C A B C

Funktionsweise

Die spezifischen Bedientaster des Tastschalters sind in drei Gruppen aufgeteilt. Jede Gruppe umfasst die Taster: "A", "B" und "C".

Ein mit einer Anzeige-LED ausgestatteter Bedientaster gibt den Status der einzelnen Ausgänge an. Sie können die Anzeige-LEDs so programmieren, dass sie entweder bei aktiviertem oder bei deaktiviertem Ausgang aufleuchten. Sie bestimmen dies über die Programmiersoftware.

Folgende Tabelle enthält eine Auflistung der Bedientasterfunktionen.

Vorheriger Status Aktion Status nach Aktion
Das Licht ist aus	"A" kurz betätigen (< 0,4 s)	Ohne gespeichertem Dimmwert Abgabe einer Lichtleistung von 100 %.Mit gespeichertem Dimmwert Abgabe der vorherigen Lichtleistung.Hierbei handelt es sich um die vor Abschalten des Dimmers eingestellte Lichtleistung.Die optionale Dimmwertspeicherung wird während der Anlagenprogrammierung festgelegt.
Das Licht ist aus	"B" kurz betätigen (< 0,4 s)	Vorzugseinstellung (standardmäßig 50 %)
Das Licht ist aus	"C" kurz betätigen (< 0,4 s)	Das Licht ist eingeschaltet. Die Lichtleistung befindet sich dabei auf niedrigster Leistung.
Das Licht ist aus	"A" lange betätigen (≥ 0,4 s)	Die Lichtleistung nimmt bei weiterhin betätigtem Bedientaster zu, bis die maximale Lichtleistung erreicht wurde.
Das Licht ist aus "B" lange betätigen (zwischen 0,4 s und < 3 s)		Vorzugseinstellung (standardmäßig 50 %)
Das Licht ist aus	"B" lange betätigen(> 3 s)	Die aktuelle Lichtleistung wird als Vorzugseinstellung eingestellt.
Das Licht ist aus	"C" lange betätigen(≥ 0,4 s)	Das Licht ist eingeschaltet. Die Lichtleistung befindet sich dabei auf niedrigster Leistung.
Das Licht ist eingeschaltet	"A" kurz betätigen (< 0,4 s)	Es wird auf maximale Lichtleistung geschaltet.
Das Licht ist eingeschaltet	"B" kurz betätigen (< 0,4 s)	Vorzugseinstellung (standardmäßig 50 %)
Das Licht ist eingeschaltet	"C" kurz betätigen (< 0,4 s)	Das Licht wird ausgeschaltet.
Das Licht ist eingeschaltet	"A" lange betätigen (≥ 0,4 s)	Die Lichtleistung nimmt bei weiterhin betätigtem Bedientaster zu, bis die maximale Lichtleistung erreicht wurde.
Das Licht ist eingeschaltet	"B" lange betätigen (< 3 s)	Vorzugseinstellung (standardmäßig 50 %)
Das Licht ist eingeschaltet	"B" lange betätigen (> 3 s)	Die aktuelle Lichtleistung wird als Vorzugseinstellung eingestellt.
Das Licht ist eingeschaltet	"C" lange betätigen (≥ 0,4 s)	Die Lichtleistung nimmt bei weiterhin betätigtem Bedientaster ab, bis die minimale Lichtleistung erreicht wurde.

Installation

Siehe Abschnitt Installation auf Seite 24.

Technische Daten

• Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
• Umgebungstemperatur: 0 - 50 °C

5.3.2. Tastschalter für Belüftungsansteuerung

Beschreibung

Der Bewohner kann mit diesem Tastschalter für Belüftungsansteuerung über die Niko Home Control-Installation die Zentrallüftung (Typ C bzw. D) ansteuern.

Übersicht

Four-panel black square button with four icons: lightbulb, lightbulb, lightbulb, and lightbulb (no text or symbols)

1xx-52054

Funktionsweise

Der Tastschalter ist mit vier Bedientastern ausgestattet: Über drei dieser Bedientaster wählen Sie die drei Leistungsstufen Niedrig, Mittel und Hoch. Mit Bedientaster vier wählen Sie die Boostfunktion an. Hierbei wird die Zentrallüftung über eine vorher eingestellte Zeit mit der höchsten Leistungsstufe betrieben. Danach kehrt die Anlage wieder in die vorherige Leistungsstufe zurück.

Installation

Siehe Abschnitt Installation auf Seite 24.

Technische Daten

• Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
• Umgebungstemperatur: 0 - 50 °C

5.3.3. Tastschalter für Motoransteuerung

Beschreibung

Tastschalter für eine Motoransteuerung sind in 1-facher (mit 3 Bedientastern) oder 2-facher Ausführung (mit 6 Bedientastern) erhältlich. Der Bewohner bedient hierüber die Motoren von einer bzw. zwei in einer Niko Home Control-Installationsanlage integrierten Gruppe von Rollläden, Markisen oder Jalousien.

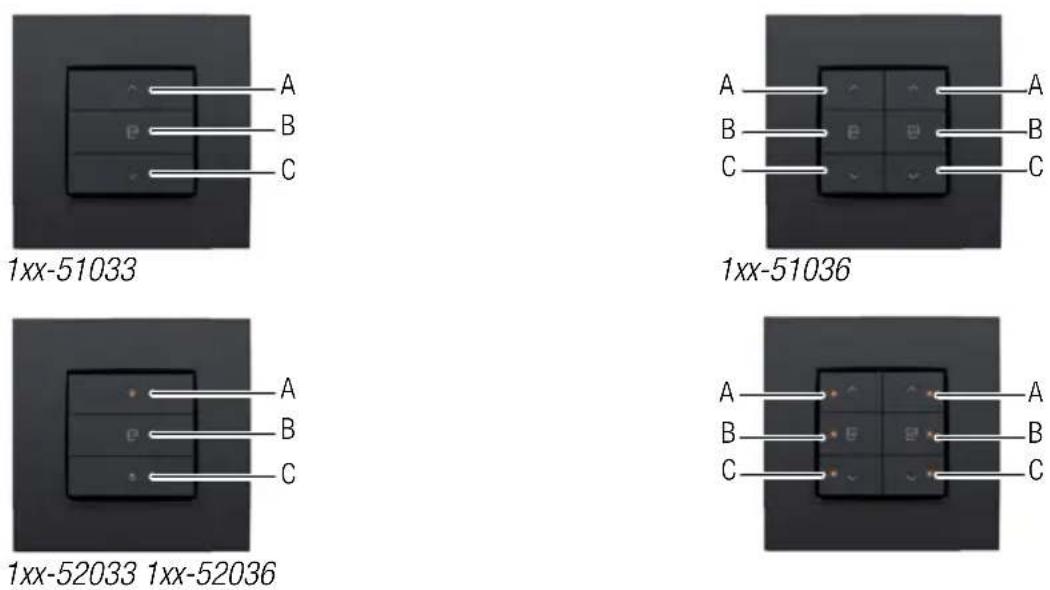

Übersicht

Funktionsweise

Die spezifischen Bedientaster des Tastschalters sind in drei Gruppen aufgeteilt. Jede Gruppe umfasst die Taster A, B und C..

Ein mit einer Anzeige-LED ausgestatteter Bedientaster gibt den Status der einzelnen Ausgänge an. Sie können die Anzeige-LEDs so programmieren, dass sie entweder bei aktiviertem oder bei deaktiviertem Ausgang aufleuchten. Sie bestimmen dies über die Programmiersoftware.

Folgende Tabelle enthält eine Auflistung der Bedientasterfunktionen.

Vorheriger Status Aktion Status nach Aktion
Keine Motorbewegung	"A" kurz betätigen (< 0,4 s)	Vollständig geöffnet / hochfahren
Keine Motorbewegung	"B" kurz betätigen (< 0,4 s)	Vorzugseinstellung (standardmäßig 50 %)
Keine Motorbewegung	"C" kurz betätigen (< 0,4 s)	Vollständig geschlossen / nach unten
Keine Motorbewegung	"A" lange betätigen (≥ 0,4 s)	Öffnet / Fährt hoch, solange Taster betätigt wird.
Keine Motorbewegung	"B" lange betätigen (> 3 s)	Die aktuelle Stellung wird als Vorzugseinstellung eingestellt.
Keine Motorbewegung	"C" lange betätigen (≥ 0,4 s)	Öffnet / Fährt hoch, solange Taster betätigt wird.
Motor in Aktion	"A" kurz betätigen (< 0,4 s)	Motor stoppt
Motor in Aktion	"B" kurz betätigen (< 0,4 s)	Motor stoppt
Motor in Aktion	"C" kurz betätigen (< 0,4 s)	Motor stoppt
Motor in Aktion "A" lange betätigen (≥ 0,4 s) Motor stoppt
Motor in Aktion "B" lange betätigen (≥ 0,4 s) Motor stoppt
Motor in Aktion	"C" lange betätigen (≥ 0,4 s)	Motor stoppt

Installation

Siehe Abschnitt Installation auf Seite 24.

Technische Daten

• Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
• Umgebungstemperatur: 0 - 50 °C
