55014031 - Inteligentná domácnosť Niko - Bezplatný návod na obsluhu

Druh výrobku	Vertikálna trojitá nástenná doska (rozostup 60 mm)
Značka	Niko
Model	55014031
Rozmery (odhadované)	Výška 172 mm, Šírka 83 mm, Hĺbka 27 mm
Hmotnosť (odhadovaná)	0,1 kg
Materiál	Epoxid, hrúbka 1 mm
Napájanie	26 Vdc (SELV) cez zbernicu Niko Home Control
Hlavné funkcie	Podpora pre 3 tlačidlá Niko Home Control, pripojenie zbernice, upevnenie na stenu
Konektor zbernice	Dvojitý kolíkový konektor, 2 kontakty s 2 otvormi každý
Kapacita káblovania	Až 2 vodiče na kontakt, priemer 0,5 až 1 mm
Dĺžka odizolovania	9 až 10 mm
Montáž	Zapustené na jednoduchú krabicu, upevnenie skrutkami alebo pazúrmi
Teplota okolia	0 až 50 °C
Kompatibilita	Všeobecné a špecifické tlačidlá Niko Home Control
Súvisiace referencie	Pripojovacia jednotka 55014090; sada pazúrov 450-00067
Údržba a čistenie	Čistiť suchou handričkou; nepoužívať rozpúšťadlá
Bezpečnosť	Veľmi nízke bezpečné napätie (SELV)
Záruka (odhadovaná)	2 roky
Obsah balenia	Nástenná doska, návod na použitie

Často kladené otázky - 55014031 Niko

Čo je model 55014031?

Model 55014031 je vertikálna trojitá nástenná doska (rozostup 60 mm) navrhnutá pre systém Niko Home Control. Umožňuje pripojiť až tri tlačidlá a zabezpečuje spojenie s komunikačnou zbernicou.

Ako nainštalovať nástennú dosku?

Upevnite nástennú dosku na jednoduchú zapustenú krabicu zaklapnutím a priskrutkovaním. Použite sadu pazúrov (ref. 450-00067), ak krabica nemá upevnenie skrutkami. Pri väčších doskách priskrutkujte aj boky k stene.

Ako pripojiť zbernicový kábel?

Odizolujte vodiče zbernicového kábla na 9 až 10 mm. Pripojte každý vodič ku kontaktu dvojitého kolíkového konektora (max dva vodiče na kontakt, priemer 0,5 až 1 mm). Druhý otvor použite na prepojenie k ďalšiemu prvku.

Aké tlačidlá sú kompatibilné?

Všetky tlačidlá Niko Home Control: všeobecné (jednoduché, dvojité, štvornásobné, šesťnásobné), stmievače, ovládanie motora, vetranie. Zaklapnú sa priamo na nástennú dosku.

Ako fungujú tlačidlá na stmievanie?

Na stmievači tri tlačidlá (A, B, C) ovládajú jeden výstup: krátke stlačenie A rozsvieti na 100% alebo na zapamätanú úroveň; krátke stlačenie B aktivuje obľúbenú úroveň (predvolene 50%); dlhé stlačenie B (>3s) zapamätá aktuálnu úroveň ako obľúbenú; dlhé stlačenie A postupne zvyšuje; dlhé stlačenie C znižuje.

Ako nastaviť obľúbenú úroveň osvetlenia?

Nastavte osvetlenie na požadovanú úroveň, potom dlho stlačte tlačidlo B (viac ako 3 sekundy). Úroveň sa uloží ako obľúbená, kým ju znova nezmeníte.

Ako ovládať roletu alebo žalúziu?

Použite tlačidlo motora (ref. 1xx-51033, atď.): krátke stlačenie A úplne otvorí; B pre obľúbenú polohu; C zatvorí. Dlhé stlačenie A otvára, kým držíte; dlhé stlačenie C zatvára. Stlačenie ľubovoľného tlačidla zastaví pohyb.

Ako čistiť nástennú dosku?

Čistite dosku suchou jemnou handričkou. Nikdy nepoužívajte rozpúšťadlá, abrazívne prostriedky ani kvapaliny, ktoré by mohli poškodiť epoxidový materiál.

Aké je napájacie napätie?

Nástenná doska pracuje s bezpečným veľmi nízkym napätím (SELV) pri 26 Vdc, dodávaným zbernicou Niko Home Control. Nikdy nepripájajte k sieťovému napätiu.

Kde nájsť náhradné diely?

Náhradné diely sú dostupné u predajcov Niko: pripojovacia jednotka (ref. 55014090) a sada pazúrov (ref. 450-00067) pre viacnásobné dosky, a sada pazúrov (ref. 450-00068) pre pripojovaciu jednotku.

NÁVOD NA OBSLUHU 55014031 Niko

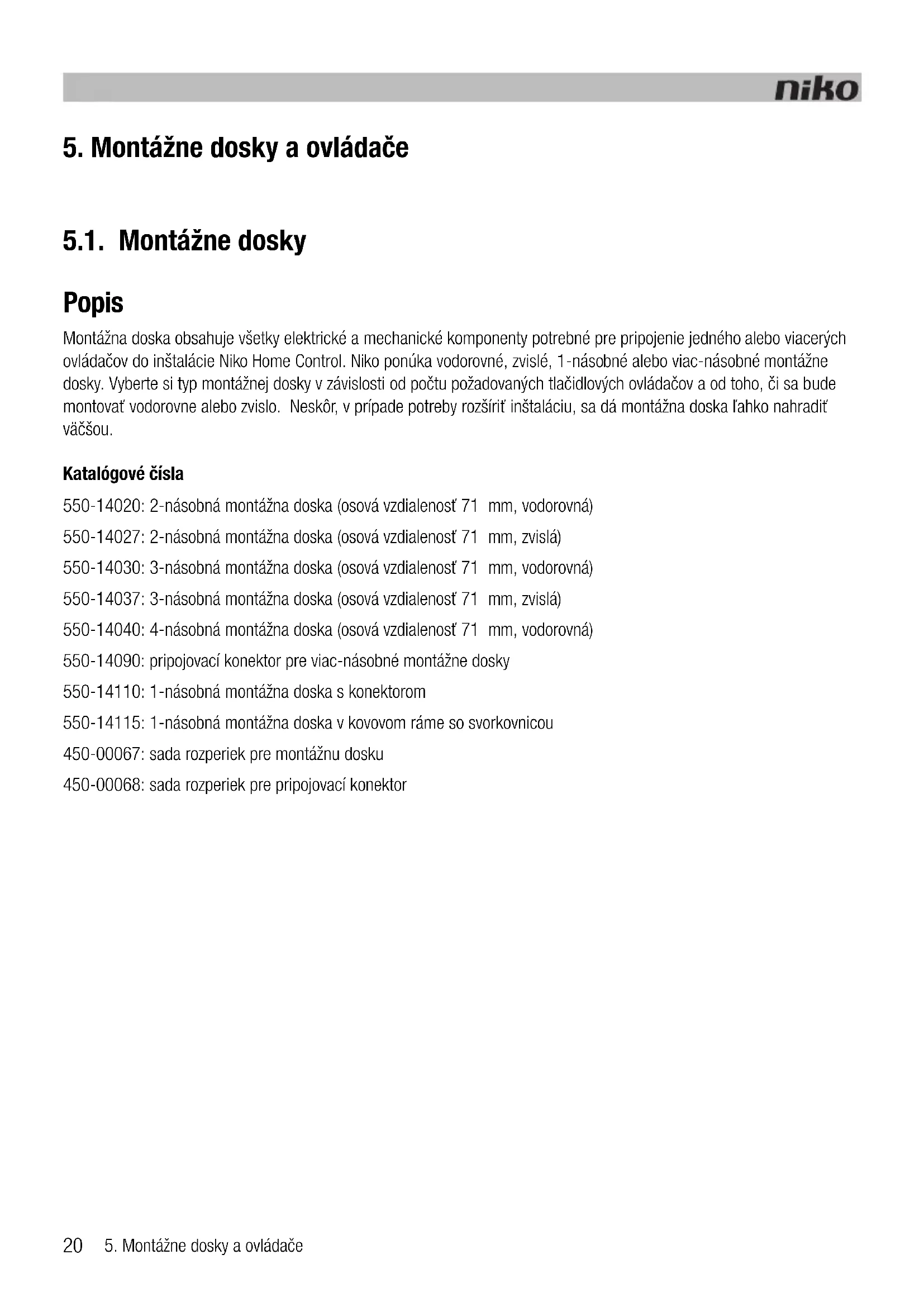

Montážna doska obsahuje vsetky elektrické a mechanické komponenty potrebné pre priopojenie jegného alebo viacerych ovládačov do instalácie Niko Home Control. Niko ponúka vodorovné, zvislé, 1-násobné alebo viac-násobné montážné dosky. Vyberte si typ montážnej dosky v závislosti od poctu požadovaných tlacdidlových ovládačov a od toho, cis sa bude montovat vodorovné alebo zvislo. Neskór, v priade potreby rozsírit instaláciu, sa d montážna doska lahko nahraditvacšou.

Katalogové Číslá

550-14020: 2-nasobná montážna doska (osová vzdialenost 71 mm, vodorovná)
550-14027: 2-nasobná montážna doska (osová vzdialenost' 71 mm, zvislá)
550-14030: 3-nasobná montážna doska (osová vzdialenost 71 mm, vodorovná)
550-14037: 3-nasobná montážna doska (osová vzdialenost 71 mm, zvislá)
550-14040: 4-nasobná montážna doska (osová vzdialenost' 71 mm, vodorovná)
550-14090: pripojovaci konektor pre viac-nasobné montážne dosky
550-14110: 1-nasobná montážna doska s konektorom
550-14115: 1-nasobná montážna doska v kovovom rame so svorkovnicou
450-00067: sada Rozperiek pre montáznu dosku
450-00068: sada Rozperiek pre pripojovací konektor

Instalácia

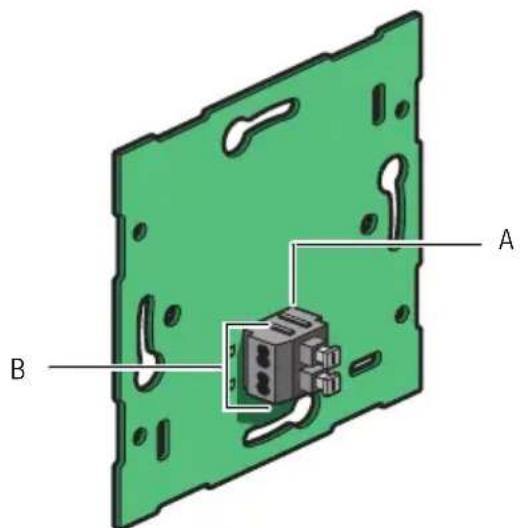

Pripojenie1-nasobnej montážnej dosky

550-14110

A. 2-nasobná svorkovnica
B. Moznost' pripjit 2 vodiče na svorku

2-nasobná svorkovnica slúži na pripojenie kábla zbernice na montážnu dosku a pre vytvorenie prepojenia na d'alí ovladaci prvok. 2-nasobná svorkovnica poskytuje možnost pripojit 2 vodiče na svorku.

Pre pripojenie 1-nasobnych montaiznych dosiek priopje zbernicu pomocou dvoch vodičov z kábla zbernice. Pripojte každý vodič samostatne na jedem z kontaktov. Každý kontakt na montažnej doske je označený pismenom B.

Montážna doska je teraz pripojená. Pre vytvorenie pripojenia k d'alsiemu ovladaciemu privku použite v pripe de potreby d'alsiu svorku.

• Odstrante izoláciu na vodičoch kábla zbernice do 9 - 10 mm.
• Na svorku možu byt tripojene maximalne dva vodiče, každys priemerom 0,5 - 1 mm.

Pripojenie viac-nasobnych montážnych dosiek

Pre každu viac-násobnú montážnu dosku, ktoru chcete pripojit, potrebujete jeder pripojovaci konektor. Pripojovacie konektory su k dispozicii samostatne. Pripojovaci konektor obsahuje 2-násobnú svorkovnicu, ktora umožnuje pripojenie kábla zbernice a vytvorenie spojenia s d'alsim ovladacim prvkom. 2-násobná svorkovnica má dve svorky, pričom na každu je možné pripojit 2 vodiče.

2 Odstrante priehladnú pásku z montážnej dosky tam, kde sa bude pripojovaci konektor montovat. Tento pripojovaci konektor je umiestnéу co najblžsie k montážnej krabici.
3 Pritlačte pripojovaci konekotr k montážnej doske tak, aby zapadol na miesto. Pripevnite pripojovaci konektor pomocou dvoch skrutiek.

Montáz

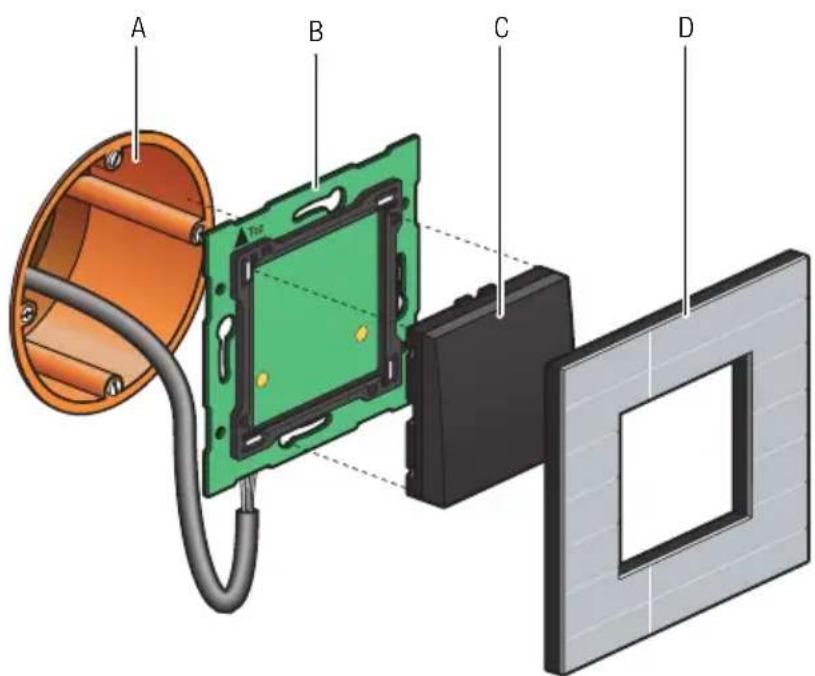

A. 1-násobná instalačná krabica pre zapustenú montáž (nie jeproduktom spolocnosti Niko)
B. 1-násobná montážna doska
C.Ovladač
D. Zapusteny rámček

Znázornenie instalácie pre 1-násobné montáźne dosky

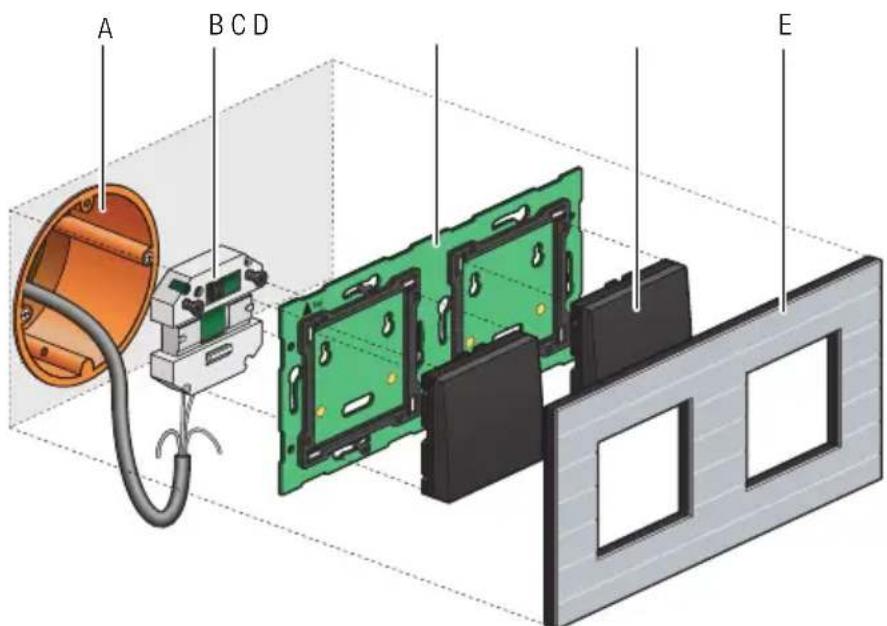

A. 1-násobná zapustená instalačná krabica (nie jeproduktom spolocnosti Niko)
B. Pripojovacf konektor
C. Viac-nasobná montážna doska
D.Ovladač
E. Zapusteny rámček

Znázomenie instalácie pre viac-násobné montážné dosky

Pre montáž montážnej dosky osadte konektor do 1-násobnej zapustenej instalačnej krabice tak, aby dosadol na miesto. Pripevnite použitím skrutiek.

Ak nie su v zapustenej instalačnej krabici ziadne otvory na skrutky, použite sadu Rozperiek. Sady Rozperiek pre 1-násobné a viac-násobné montážne dosky su k dispoźći samostatne.

Pripevnite presahujuce strany viacnasobnych montažnych dosiek k stene pomocou otvorov na skrutky, ktoré su v montažnej doske.

1-nasobnú montážnu dosku v kovovom rame použite na velmi nerovné steny alebo v kombináci s klasickými spinačmi a zásuvkami Niko, pričom rybinové spoje do seba navzajom zapadnu.

Technické udaje

• materiai montáznych dosiek: epoxid
• hrubka materialu: 1 mm
• jeder 2-nasobny konektor
• rozmery tripojovacieho konektora: 51 × 43 × 22 ~mm (Vx'SxH)

5.2. Ovládače

Popis

1-nasobné, 2-nasobné, 4-nasobné a 6-nasobné ovládače su k dispozicii s LED diódou alebo bez nej. Tieto ovládače obsahuju jeder alebo viac tlacidlovych bodov, ktoré umozhujú použivatešovi ovládať funkcie Niko Home Control.

Prehlad

1xx-51001 1xx-51002 1xx-51004 1xx-51006

1xx-52001 1xx-52002 1xx-52004 1xx-52006

Prevádzka

Kazdy ovladac moze ovladat svetelny obvod, stmievatstmievatelne osvetlenie alebo aktivovat svetelné sceny. Svetelnésceny su kombiniaciou predprogramovanych nastaveni.

Aktívine tlacidlá s LED diódami indikujú stav im zodpovedajucemu vystupu. Pomocou programovaceho softéru možete naprogramovat LED diódy tak, aby sa rozsvietili,ked je vystup bud'aktivované alebo deaktivovaný.

Instalácia

A. 1-nasobná zapustená instalačná krabica (nie je produktom spolocnosti Niko)
B. 1-násobná montážna doska
C.Ovladač
D. Ramicek

Znázomenie instalácie pre 1-násobné montážné dosky

Tlačidlove body na špecifickych ovládačoch su usporiadané do skupín po troch. Každá skupina sa skladá z nasledujúcich tlačidlovych bodov: “A”, “B”, “C”.

Aktívine ovládače s LED diódami indikuju stav im zodpovedajúceho vystupu. Pomocou programovaceho softveru možete LED diódy naprogramovat tak, aby sa rozsvietili, kěd' je vystup bud aktivovaný alebo deaktivovaný.

Pozri Instalácia na strane 24.

Technické udaje

• napajanie: 26 Vdc (SELV, bezpeçné nízke napätie)
  prevadzková teplota: 0 - 50°C

Ovladač obsahuje styri tlacidlové body: jedem pre kazdu rychlost ventilácie (pomaly, stredne, rychlo) a jedem, ktorý aktivuje funkciu turbo. Ak je aktivovaná funkcia turbo, ventilácia bude pracovat na majvyššej rychlosti počas nastavenej dlžky Času a následne sa rychlost vrati k predcházajúcemu nastaveniu.

Instalácia

Pozri Instalácia na strane 24.

Technické udaje

• napajanie: 26 Vdc (SELV, bezpeçné nízke napätie)
  prevadzková teplota: 0 - 50°C

Nizsie uvedená tabulka uvádza prehlad všetkích funkci ji aktívnych ovládačov.

Stav pohonu 'pred' Akcia	Stav pohonu 'po'
Bez pohonu	Krátko stlačte "A" (< 0,4 s)	Áplne vytiahnut' / pohyb nahor
Bez pohonu	Krátko stlačte "B" (< 0,4 s)	Žalúzia/roleta príde do predvolenej pozíchie
Bez pohonu	Krátko stlačte "C" (< 0,4 s)	Áplne stiahnut' / pohyb nadol
Bez pohonu	Stlačte a podržte "A" (≥ 0,4 s)	Vyťahuje sa / pohyb smerom nahor až do uvo'lenia tlacidla.
Bez pohonu	Stlačte a podržte "B" (> 3 s)	Aktuálna pozíchia Žalúzie/rolety je teraz uložená ako nová predvol'ba.
Bez pohonu	Stlačte a podržte "C" (≥ 0,4 s)	Stáhuje sa / pohyb smerom nadol až do uvo'lenia tlacidla.
V pohonbe	Krátko stlačte "A" (< 0,4 s)	Zastaví
V pohonbe	Krátko stlačte "B" (< 0,4 s)	Zastaví
V pohonbe	Krátko stlačte "C" (< 0,4 s)	Zastaví
V pohonbe	Stlačte a podržte "A" (≥ 0,4 s)	Zastaví
V pohonbe	Stlačte a podržte "B" (≥ 0,4 s)	Zastaví
V pohonbe	Stlačte a podržte "C" (≥ 0,4 s)	Zastaví

Instalácia

Pozri Instalácia na strane 24.

Technické udaje

• napájanie: 26 Vdc (SELV, bezpečné nízke napátie)
  prevadzková teplota: 0 - 50°C
