55014031 - Smart Home Niko - Kostenlose Bedienungsanleitung

Produkttyp	Dreifache vertikale Wandplatte (Achsabstand 60 mm)
Marke	Niko
Modell	55014031
Abmessungen (geschätzt)	Höhe 172 mm, Breite 83 mm, Tiefe 27 mm
Gewicht (geschätzt)	0,1 kg
Material	Epoxidharz, Dicke 1 mm
Stromversorgung	26 Vdc (SELV) über Niko Home Control Bus
Hauptfunktionen	Halterung für 3 Taster Niko Home Control, Busanschluss, Wandbefestigung
Busstecker	Doppelte Stiftverbindung, 2 Kontakte mit je 2 Öffnungen
Anschlusskapazität	Bis zu 2 Drähte pro Kontakt, Durchmesser 0,5 bis 1 mm
Abisolierlänge	9 bis 10 mm
Montage	Unterputz auf einer Einbau-Steckdose, Befestigung mit Schrauben oder Krallen
Umgebungstemperatur	0 bis 50 °C
Kompatibilität	Generische und spezifische Taster Niko Home Control
Zugehörige Referenzen	Anschlusseinheit 55014090; Kralle 450-00067
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Sicherheitskleinspannung (SELV)
Garantie (geschätzt)	2 Jahre
Lieferumfang	Wandplatte, Bedienungsanleitung

Häufig gestellte Fragen - 55014031 Niko

Was ist das Modell 55014031?

Das 55014031 ist eine dreifache vertikale Wandplatte (Achsabstand 60 mm) für das Niko Home Control-System. Es ermöglicht den Anschluss von bis zu drei Tastern und stellt die Verbindung zum Kommunikationsbus her.

Wie installiere ich die Wandplatte?

Befestigen Sie die Wandplatte an einer Einbau-Steckdose, indem Sie sie einrasten und festschrauben. Verwenden Sie ein Kralle-Set (Ref. 450-00067), wenn die Dose keine Schraubbefestigung hat. Bei großen Platten schrauben Sie auch die Seiten an die Wand.

Wie schließe ich das Buskabel an?

Isolieren Sie die Drähte des Buskabels auf 9 bis 10 mm ab. Schließen Sie jeden Draht an einen Kontakt des doppelten Stiftsteckers an (maximal zwei Drähte pro Kontakt, Durchmesser 0,5 bis 1 mm). Verwenden Sie die zweite Öffnung, um zum nächsten Element weiterzuschleifen.

Welche Taster sind kompatibel?

Alle Niko Home Control-Taster: generische (einfach, doppelt, vierfach, sechsfach), Dimmer, Motorsteuerung, Lüftung. Sie rasten direkt auf der Wandplatte ein.

Wie funktionieren die Dimmtasten?

Bei einem Dimmer steuern drei Tasten (A, B, C) einen Ausgang: kurzes Drücken von A schaltet auf 100% oder den gespeicherten Wert ein; kurzes Drücken von B aktiviert den Favoritenpegel (Standard 50%); langes Drücken von B (>3s) speichert den aktuellen Pegel als Favoriten; langes Drücken von A erhöht allmählich; langes Drücken von C verringert.

Wie definiere ich einen Favoritenpegel für die Beleuchtung?

Stellen Sie die Beleuchtung auf den gewünschten Pegel ein und drücken Sie dann lange auf Taste B (länger als 3 Sekunden). Der Pegel wird dann bis zu einer neuen Speicherung als Favorit gespeichert.

Wie steuere ich einen Rollladen oder eine Jalousie?

Verwenden Sie einen Motortaster (Ref. 1xx-51033 usw.): kurzes Drücken von A öffnet vollständig; B für die Favoritenposition; C schließt. Langes Drücken von A öffnet, solange Sie drücken; langes Drücken von C schließt. Ein Druck auf eine beliebige Taste stoppt die Bewegung.

Wie reinige ich die Wandplatte?

Reinigen Sie die Platte mit einem trockenen, weichen Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Flüssigkeiten, die das Epoxidharzmaterial beschädigen könnten.

Wie hoch ist die Versorgungsspannung?

Die Wandplatte arbeitet mit Sicherheitskleinspannung (SELV) bei 26 Vdc, die vom Niko Home Control Bus geliefert wird. Niemals an das Stromnetz anschließen.

Wo finde ich Ersatzteile?

Ersatzteile sind bei Niko-Händlern erhältlich: Anschlusseinheit (Ref. 55014090) und Krallen-Set (Ref. 450-00067) für Mehrfachplatten, und Krallen-Set (Ref. 450-00068) für die Anschlusseinheit.

BEDIENUNGSANLEITUNG 55014031 Niko

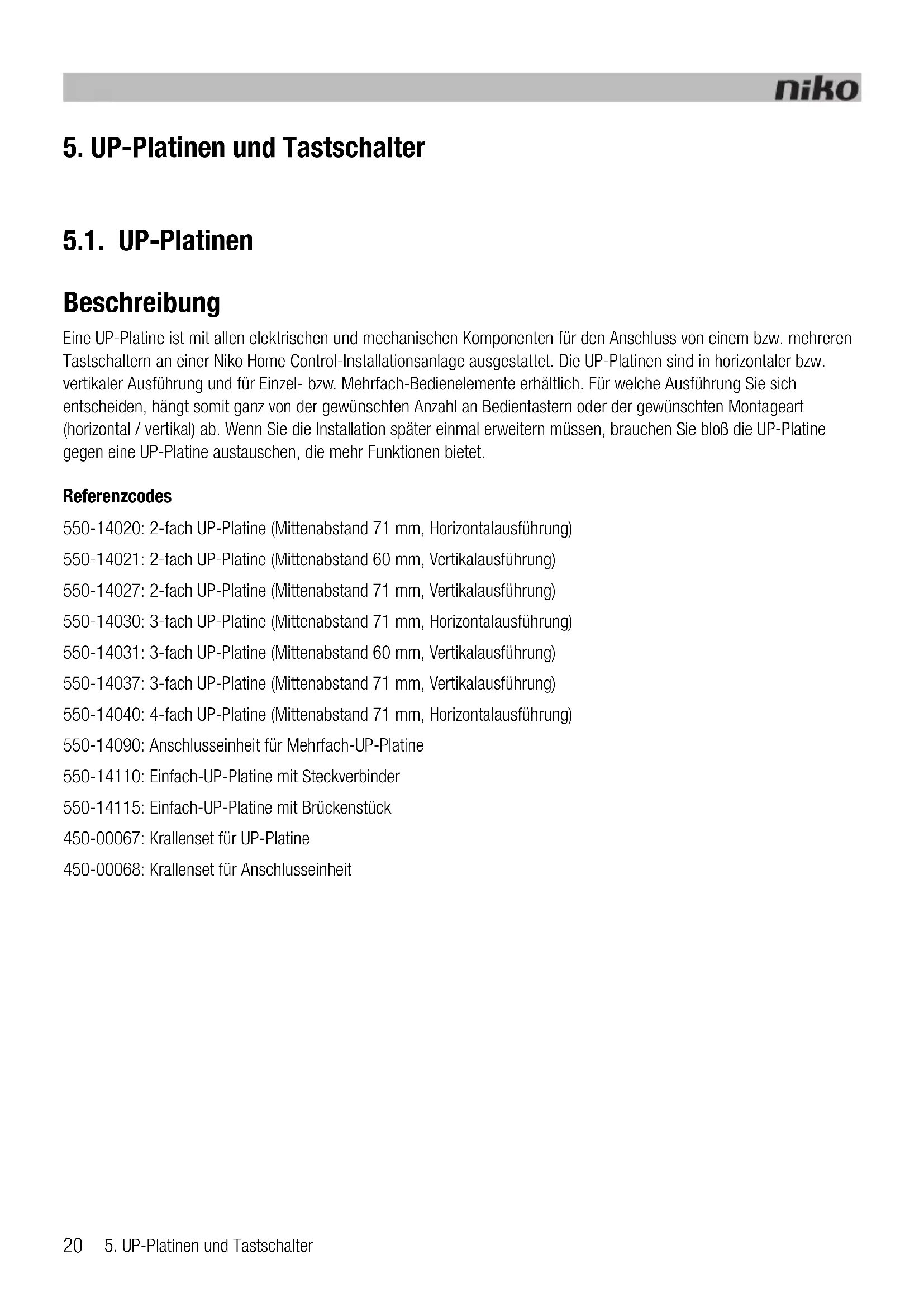

5. UP-Platinen und Tastschalter

5.1. UP-Platinen

Beschreibung

Eine UP-Platine ist mit allen elektrischen und mechanischen Komponenten für den Anschluss von einem bzw. mehreren Tastschaltern an einer Niko Home Control-Installationsanlage ausgestattet. Die UP-Platinen sind in horizontaler bzw. vertikaler Ausführung und für Einzel- bzw. Mehrfach-Bedienelemente erhältlich. Für welche Ausführung Sie sich entscheiden, hangt somit ganz von der gewünschten Anzahl an Bedientastern oder der gewünschten Montageart (horizontal / vertical) ab. Wenn Sie die Installation später einmal erweitern müssen, brauchen Sie bloß die UP-Platine gegen eine UP-Platine austauschen, die mehr Funktionen bietet.

Referenzcodes

550-14020: 2-fach UP-Platine (Mittenabstand 71 mm, Horizontalausführung)

550-14021: 2-fach UP-Platine (Mittenabstand 60~mm , Vertikalausführung)

550-14027: 2-fach UP-Platine (Mittenabstand 71 mm, Vertikalausführung)

550-14030: 3-fach UP-Platine (Mittenabstand 71 mm, Horizontalausführung)

550-14031: 3-fach UP-Platine (Mittenabstand 60~mm , Vertikalausführung)

550-14037: 3-fach UP-Platine (Mittenabstand 71 mm, Vertikalausführung)

550-14040: 4-fach UP-Platine (Mittenabstand 71 mm, Horizontalausführung)

550-14090: Anschlusseinheit für Mehrfach-UP-Platine

550-14110: Einfach-UP-Platine mit Steckverbinder

550-14115: Einfach-UP-Platine mit Brückenstück

450-00067: Krallenset für UP-Platine

450-00068: Krallenset für Anschlusseinheit

Installation

Anschluss von Einfach-UP-Platinen

A. Steckanschluss (2-fach)
B. Zwei Anschlussklemmen mit jeweils zwei Leitungsöffnunger

Der Zweifach-Steckanschluss dient dem Anschluss der Busleitung an die UP-Platine und gleichzeitiger einer Weiterleitung der Busleitung zum nachsten Bedienelement. Es besitz zwei Anschlussklemen mit jeweils zwei Leitungsöffnungen.

Für die Einbindung von Einfach-UP-Platinen müssen Sie beide Drahte der Busleitung anschlieBen. SchlieBen Sie hierfür jeder Draht separat an eine Klemme an. Jege Klemme ist auf der UP-Platine mit dem Buchstaben B gekennzeichnet.

Die UP-Platine ist nun angeschlossen. Wenn Sie die Busleitung noch zum nachsten Bedienelement durchschleifen müssen, dann verwenden Sie hierfür die anderen Leitungsöffnungen der Anschlussklemme.

• Isolieren Sie die Drahte der Busleitung 9 bis 10mm lang ab.
• Pro Kontaktklemme dürfen max. 2 Drahte eines Durchmessers von jeweils 0,5 bis 1 mm angeschlossen werden.

Anschluss von Mehrfach-UP-Platinen

Für jeder anzuschliebende Mehrfach-UP-Platine benötigen Sie jeweils eine separat erhältliche Anschlusseinheit. Die Anschlusseinheit ist mit einem Zweifach-Steckanschluss ausgestattet. Hier schreiben Sie die Busleitung an und schleifen diese zum nachsten Bedienelement durch. Der Steckanschluss besitzt zwei Kontakte mit jeweils zwei Leitungsöffnungen. Anschluss von Mehrfach-UP-Platinen:

1 Schlieben Sie die beiden Drahte der Busleitung an die Kontakte der Anschlusseinheit an. Die Anschlusseinheit ist nun angeschlossen. Wenn Sie die Busleitung noch zum nachsten Bedienelement durchscheifen,müssen, dann verwenden Sie hierfür die anderen Leitungsöffnungen der Anschlussklemme.

• Isolieren Sie die Drahte der Busleitung 9 bis 10mm lang ab.
• Pro Kontaktklemme dürfen max. 2 Drahte eines Durchmessers von jeweils 0,5 bis 1 mm angeschlossen werden.

2 Entferen Sie die durchsichtige Klebefolie von der an die Anschlusseinheit anzuschliebende UP-Platine. Befestigen Sie die Anschlusseinheit auf Höhe der Unterputzdose.

3 Klichen Sie die Anschlusseinheit auf die UP-Platine und befestigen Sie diese mit zwei Schrauben.

Befestigung

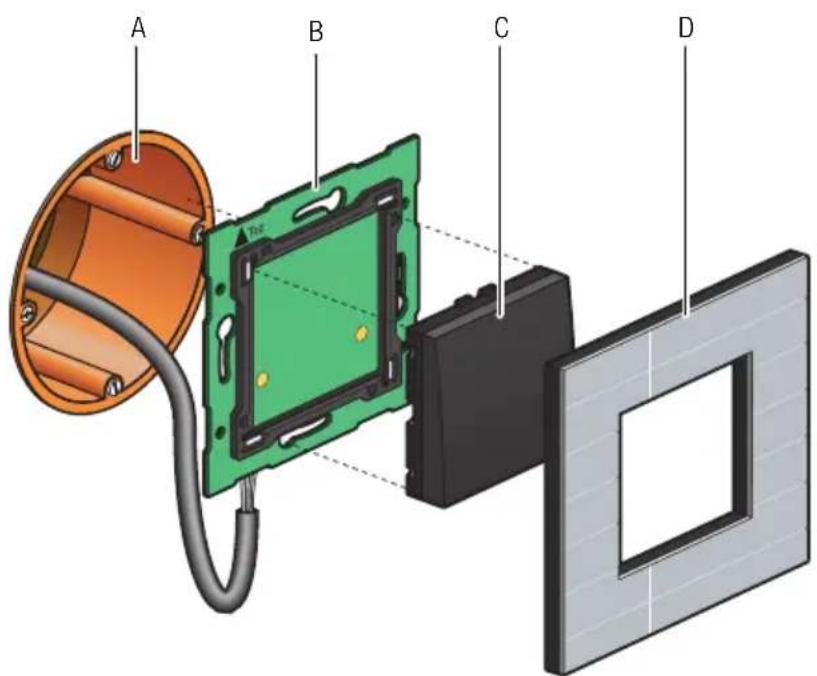

A. Einfach-Unterputzdose (Produkt nicht von Niko)
B. Einfach-UP-Platine
C. Tastschalter
D. Blende

Installationsplan fur Einfach-UP-Platine

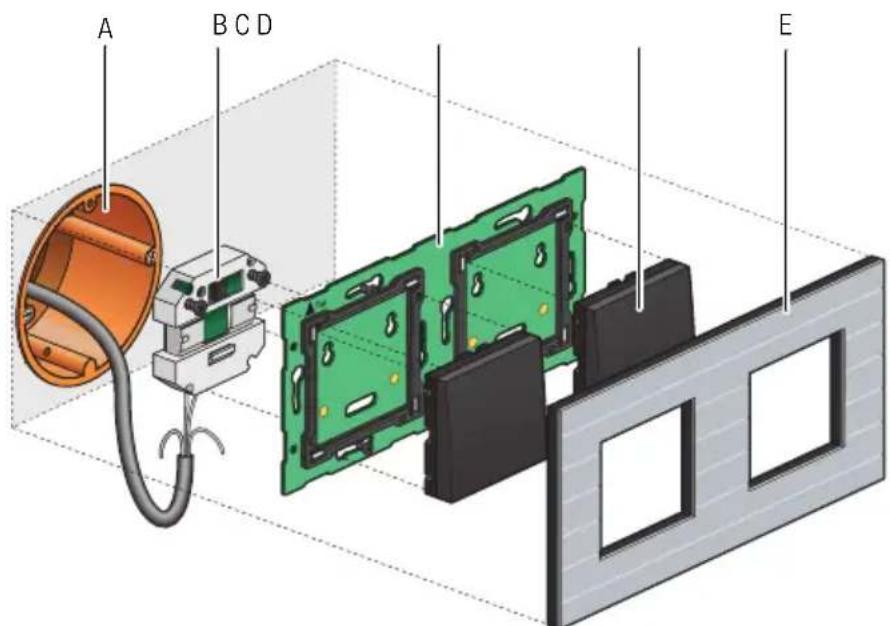

A. Einfach-Unterputzdose (Produkt nicht von Niko)
B. Anschlusseinheit
C. Mehrfach-UP-Platine
D. Tastschalter
E. Blende

Installationsplan fur Mehrfach-UP-Platine

Für die Befestigung der UP-Platinen müssen Sie diese erst auf eine mit Schraubbefestigung ausgestattete Einfach-Unterputzdose aufklichen und danach festschrauben.

Wenn die Unterputzdose über keine Schraubbefestigung verfügt, müssen Sie ein Krallenset verwenden. Krallensets für Einfach- bzw. Mehrfach-UP-Platinen sind separat erhältlich.

Wenn Sie große UP-Platinen befestigen wollen, müssen Sie deren Seitene mit der Wand verschrauben. Die UP-Platine ist hierfür mit Schraublöchem ausgestattet.

Verwenden Sie bei stark unebenen Wände oder bei einer Kombination mit anderen mit Brückenstücken ausgestatteten Unterputzgeräten von Niko eine Einfach-UP-Platine mit Metalbrücken. Sie können die Brückenstücke zusammenklichen.

Technische Daten

• Werkstoff von UP-Platine: Epoxidharz
  Materialstärke: 1 mm
• Ein 2-fach-Steckverbinder
  Abmessungen der Anschlusseinheit: 51 × 43 × 22 ~mm (H x B x T)

5.2. Generische Tastschalter

Beschreibung

Tastschalter sind in ein-, zwei-, vier und sechsfacher Ausführung sowie mit bzw. ohne Anzeige-LED erhältlich. Sie sind somit mit einem oder mehreren Bedientastern ausgestattet, mit denen die Bewohner die Funktionen von Niko Home Control ansteuern.

Übersicht

1xx-51001 1xx-51002 1xx-51004 1xx-51006

1xx-52001 1xx-52002 1xx-52004 1xx-52006

Funktionsweise

Mit jedem Bedientaster kann eine Leuche bzw. ein Beleuchtungskreis geschaltet, gedimmt oder eine bestimmte Raumatsphäre aufgerufen werden. Bei einer Raumatsphäre handelt es sich um eine Kombination von programmierten Ausgangseinstellungen.

Ein mit einer Anzeige-LED ausgestatteter Bedientaster gibt den Status der einzelnen Ausgänge an. Sie können die LEDs über die Programmiersoftware so programmieren, das die Anzeige-LED entweder bei aktiviertem bzw. bei deaktiviertem Ausgang leuchtet.

Installation

Das Bedienelement besteht aus einem Tastschalter und einem bzw. mehreren Drucktasten. Als Abdeckung konnen Sie auf eine Blende der Produktreihen Niko Pure, Niko Intense oder Niko Original zugreifen.

A. Einfach-Unterputzdose (Produkt nicht von Niko)
B. Einfach-UP-Platine
C. Tastschalter
D. Blende

Installationsplan fur Einfach-UP-Platine

Befestigen Sie den Tastschalter durch einfaches Aufklicken auf die Niko Home Control-UP-Platine und schon ist der Tastschalter befestigt. Die Funktionen der Bedientaster weisen Sie beim Programmieren der Installationsanlage während der Adressierungsfphase den jeweiligen eindeutigen Adressen der einzelnen Bedientaster zu. Diese Daten werden im Controller abgespeichert.

Technische Daten

Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
- Umgebungstemperatur: 0 - 50 °C

5.3. Spezifische Tastschalter

5.3.1. Dimmtaster

Beschreibung

Dimmtaster gibt es in einfacher- (mit 3 Bedientastern) oder 2-facher Ausführung (mit 6 Bedientaster) sowie mit bzw. ohne Anzeige-LEDs. Der Bewohner kann mit diesen Dimmtastern über die Niko Home Control-Installation eine bzw. zwei Leuchten oderGXe Leuchtengruppen dimmen.

Übersicht

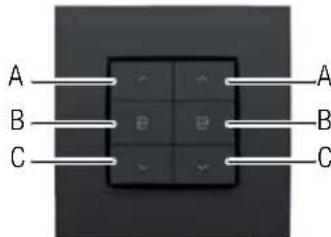

1xx-51043

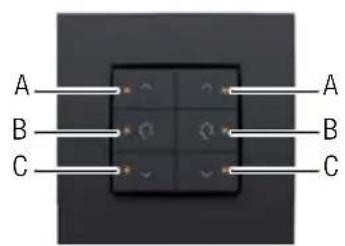

1xx-51046

1xx-52043 1xx-52046

Funktionsweise

Die spezifischen Bedientaster des Tastschalters sind in drei Gruppen aufgeleit. Jede Gruppe umfasst die Taster: "A", "B" und "C".

Ein mit einer Anzeige-LED ausgestatteter Bedientaster gibt den Status der einzelnen Ausgänge an. Sie können die Anzeige-LEDs so programmieren, dass sie entweder bei aktiviertem oder bei deaktiviertem Ausgang aufleuchten. Sie bestimmen dies über die Programmiersoftware.

Folgende Tabelle enthalt eine Auflistung der Bedientasterfunktionen.

Vorheriger Status Aktion Status nach Aktion
Das Licht ist aus	"A" kurz betätigten (< 0,4 s)
	Ohne gespeichertem Dimmwert Abgabe einer Lichtleistung von 100%.Mit gespeichertem Dimmwert Abgabe der vorherigen Lichtleistung.Hierbei handelt es sich um die vor Abschalten des Dimmers eingestellte Lichtleistung.Die optionale Dimmwertspeicherung wird während der Anlagenprogrammierung festgelegt.
Das Licht ist aus	"B" kurz betätigten (< 0,4 s)
Das Licht ist aus	"C" kurz betätigten (< 0,4 s)
Das Licht ist aus	"A" Lange betätigten (≥ 0,4 s)
Das Licht ist aus "B" Lange betätigten (zwischen 0,4 s und < 3 s)	Vorzugseinstellung (standardmäßig 50%)
Das Licht ist aus	"B" Lange betätigten(> 3 s)
Das Licht ist aus	"C" Lange betätigten(≥ 0,4 s)
Das Licht ist eingeschaltet	"A" kurz betätigten (< 0,4 s)
Das Licht ist eingeschaltet	"B" kurz betätigten (< 0,4 s)
Das Licht ist eingeschaltet	"C" kurz betätigten (< 0,4 s)
Das Licht ist eingeschaltet	"A" Lange betätigten (≥ 0,4 s)
Das Licht ist eingeschaltet	"B" Lange betätigten (< 3 s)
Das Licht ist eingeschaltet	"B" Lange betätigten (> 3 s)
Das Licht ist eingeschaltet	"A" Lange betätigten (≥ 0,4 s)
Das Licht ist eingeschaltet	"C" Lange betätigten (≥ 0,4 s)
Das Licht ist eingeschaltet	"A" Lange betätigten (≥ 0,4 s)
Das Licht ist eingeschaltet	"B" Lange betätigten (< 3 s)
Das Licht ist eingeschaltet	"B" Lange betätigten (> 3 s)
Das Licht ist eingeschaltet	"A" Lange betätigten (≥ 2,4 s)

Installation

Siehe Abschnitt Installation auf Seite 24.

Technische Daten

Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
- Umgebungstemperatur: 0 - 50 °C

5.3.2. Tastschalter für Belüftungsansteuierung

Beschreibung

Der Bewohner kann mit thisem Tastschalter für Belüftungsansteuierung über die Niko Home Control-Installation die Zentralluftung (Typ C bzw. D) ansteuern.

Ubersicht

1xx-52054

Funktionsweise

Der Tastschalter ist mit vier Bedientastern ausgestattet: Über drei dieser Bedientaster wahren Sie die drei Leistungsstufen Niedrig, Mittel und Hoch. Mit Bedientaster vier wahren Sie die Boostfungtion an. Hierbei wird die Zentralluftung über eine vorher eingestellte Zeit mit der hochsten Leistungsstufe betrieben. Danach keht die Anlage wieder in die vorherige Leistungsstufe darüber.

Installation

Siehe Abschnitt Installation auf Seite 24.

Technische Daten

Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
- Umgebungstemperatur: 0 - 50 °C

5.3.3. Tastschalter für Motoransteuerung

Beschreibung

Tastschalter für eine Motoransteuerung sind in 1-facher (mit 3 Bedientastern) oder 2-facher Ausführung (mit 6 Bedientastern) erhältlich. Der Bewohner bedient hierüber die Motoren von einer bzw. zwei in einer Niko Home Control-Installationsanlage integrierten Gruppe von Rolläden, Markisen oder Jalousien.

Ubersicht

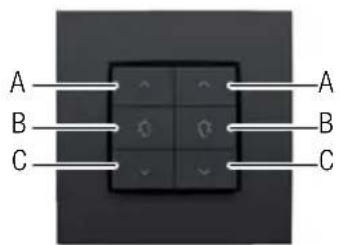

1xx-51033

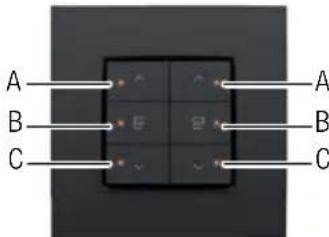

1xx-51036

1xx-52033 1xx-52036

Funktionsweise

Die spezifischen Bedientaster des Tastschalters sind in drei Gruppen aufgeteilt. Jede Gruppe umfasst die Taster A, B und C..

Ein mit einer Anzeige-LED ausgestatteter Bedientaster gibt den Status der einzelnen Ausgänge an. Sie können die Anzeige-LEDs so programmieren, dass sie entweder bei aktiviertem oder bei deaktiviertem Ausgang aufleuchten. Sie bestimmten dies über die Programmiersoftware.

Folgende Tabelle enthalt eine Auflistung der Bedientasterfunktionen.

Vorheriger Status Aktion Status nach Aktion
Keine Motorbewegung	"A" kurz betätigten (< 0,4 s)	Vollständig geöffnet / hochfahren
Keine Motorbewegung	"B" kurz betätigten (< 0,4 s)	Vorzugseinstellung (standardmäßig 50 %)
Keine Motorbewegung	"C" kurz betätigten (< 0,4 s)	Vollständig geschlossen / nach unten
Keine Motorbewegung	"A" lange betätigten (≥ 0,4 s)	Öffnet / Fährt hoch, solange Taster betätig wird.
Keine Motorbewegung	"B" Lange betätigten (> 3 s)	Die aktuelle Stellung wird als Vorzugseinstellung eingestellt.
Keine Motorbewegung	"C" Lange betätigten (≥ 0,4 s)	Öffnet / Fährt hoch, solange Taster betätig wird.
Motor in Aktion	"A" kurz betätigten (< 0,4 s)	Motor stoppt
Motor in Aktion	"B" kurz betätigten (< 0,4 s)	Motor stoppt
Motor in Aktion	"C" kurz betätigten (< 0,4 s)	Motor stoppt
Motor in Aktion "A" Lange betätigten (≥ 0,4 s) Motor stoppt
Motor in Aktion "B" Lange betätigten (≥ 0,4 s) Motor stoppt
Motor in Aktion	"C" Lange betätigten (≥ 0,4 s)	Motor stoppt

Installation

Siehe Abschnitt Installation auf Seite 24.

Technische Daten

Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
- Umgebungstemperatur: 0 - 50 °C
