NÁVOD NA OBSLUHU Basic 10TDTS Güde

SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.

SK Prevádzka - START

Hladina akustického výkonu L _WA^1) 91 dB (A)88 dB (A)

Vadné a/nebo likvidované prístroje musí být odevzdány do príslušných sběren.

Chraňte před vlhkem

Rýchlost' chodu vpred ....0,04 - 0,05 m/s....0,04 m/s

Rýchlost spiatočného chodu....0,10 - 0,12 m/s....0,10 m/s

Informácia o hluku / vibráciách

Hladina akustického tlaku L _PA^1) 80 dB (A) 77 dB (A)

Hladina akustického výkonu L WA ^1) 91 dB (A) 88 dB (A)

Hodnota vibračných emisií a _n 2,5 m/s ^2 2,5 m/s ^2

^1) Kolísavost K = 3 db (A)

POZOR: Hladina vibrácií sa zmení zodpovedajúc nasadeniu elektrického nástroja a môže v mnohých prípadoch ležať nad hodnotou uvádzanou v týchto pokynoch.

Hladina vibrácií sa môže použit na vzájomné porovnanie elektrických prístrojov.

Hodí sa aj na predbežné posúdenie kmitavého namáhania.

Kvôli presnému odhadu zaťaženia od vibrácií počas určitej pracovnej doby by sa mali zohladnit tiež tie časy, v ktorých je prístroj vypnutý alebo síce beží, ale v skutočnosti nie je v nasadení. Toto môže značne redukovat objem zaťaženia od vibrácií v priebehu celej pracovnej doby.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

Ak máte o zapojení a obsluhe prístroja pochybnosti, obrátte sa na zákaznícky servis.

Štiepačka dreva je určená výhradne na štiepanie dreva v smere vlákien. S ohľadom na technické údaje a bezpečnostné pokyny.

Pri štiepaní je bezpodmienečne nutné dbať na to, aby sekané drevo dol'ahlo len na rebrovaný plech dosky dna alebo na rebrovaný plech sekacieho stola.

Je bezpodmienečne nutné dodržiavať návod na montáž, prevádzku, opravy a pod., aby sa vylúčili nebezpečenstvá a zabránilo sa škodám.

Nezabudnite, prosím, že tento prístroj podľa jeho určenia nie je konštruovaný na priemyselné použitie.

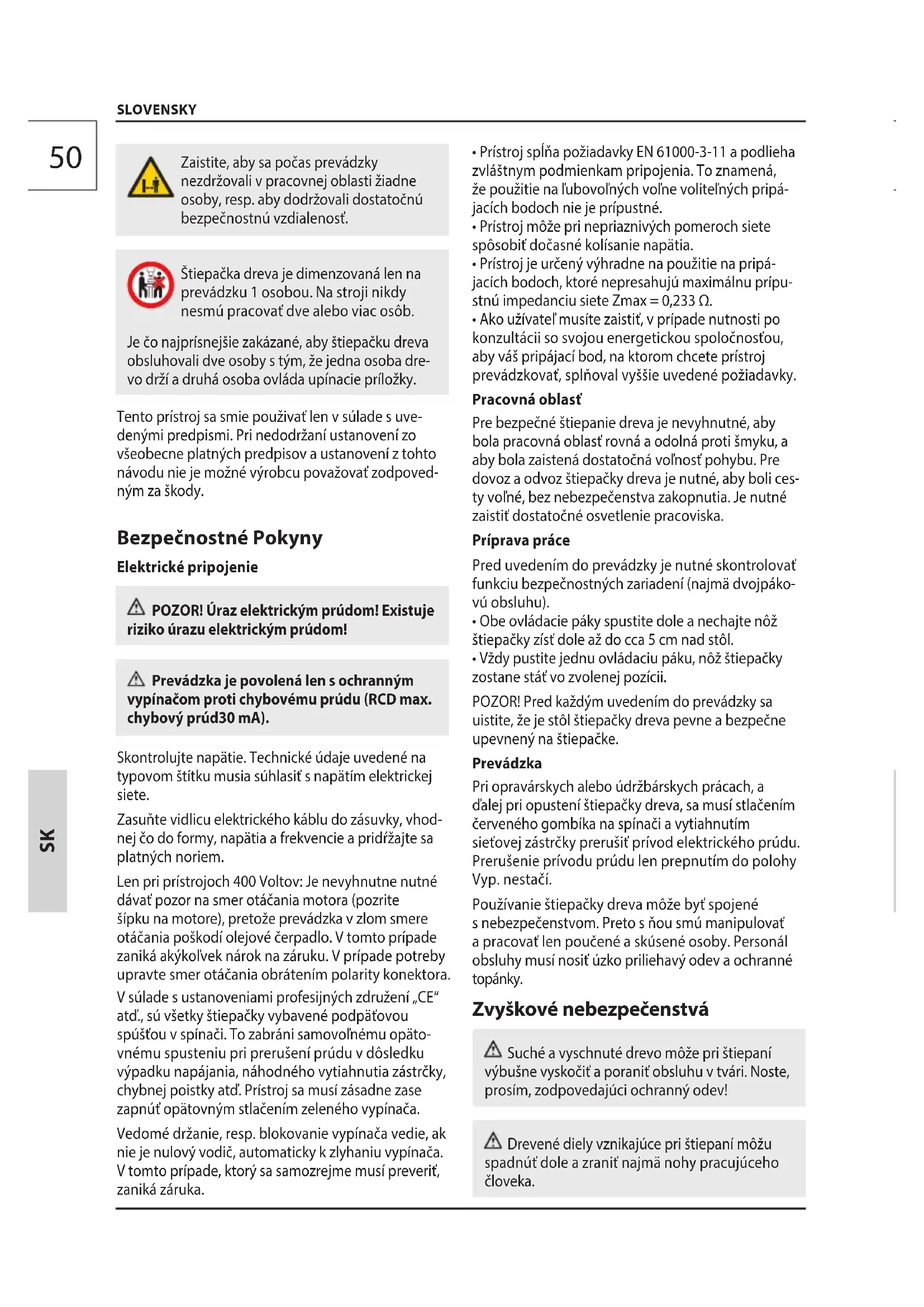

Zaistite, aby sa počas prevádzky nezdržovali v pracovnej oblasti žiadne osoby, resp. aby dodržovali dostatočnú bezpečnostnú vzdialenost.

Štiepačka dreva je dimenzovaná len na prevádzku 1 osobou. Na stroji nikdy nesmú pracovať dve alebo viac osób.

Je čo najprísnejšie zakázané, aby štiepačku dreva obsluhovali dve osoby s tým, že jedna osoba drevo drží a druhá osoba ovláda upínacie príložky.

Tento prístroj sa smie použivať len v súlade s uvedenými predpismi. Pri nedodržaní ustanovení zo všeobecne platných predpisov a ustanovení z tohto návodu nie je možné výrobcu považovať zodpovedným za škody.

Bezpečnostné Pokyny

POZOR! Úraz elektrickým prúdom! Existuje ko úrazu elektrickým prúdom!

Prevádzka je povolená len s ochranným pínačom proti chybovému prúdu (RCD max. bový prúd30 mA).

Skontrolujte napätie. Technické údaje uvedené na typovom štítku musia súhlasit's napätím elektrickej siete.

Len pri prístrojoch 400 Voltov: Je nevyhnutne nutné dávať pozor na smer otáčania motora (pozrite šípku na motore), pretože prevádzka v zlom smere otáčania poškodí olejové čerpadlo. V tomto prípade zaniká akýkol'vek nárok na záruku. V prípade potreby upravte smer otáčania obrátením polarity konektora.

V súlade s ustanoveniami profesijných združení „CE“ atd., sú všetky štiepačky vybavené podpătovou spúštou v spínači. To zabráni samovolnému opätovnému spusteniu pri prerušení prúdu v dôsledku výpadku napájania, náhodného vytiahnutia zástrčky, chybnej poistky atd. Prístroj sa musí zásadne zase zapnút opätovným stlačením zeleného vypínača.

Vedomé držanie, resp. blokovanie vypínača vedie, ak nie je nulový vodič, automaticky k zlyhaniu vypínača. V tomto prípade, ktorý sa samozrejme musí preverit, zaniká záruka.

• Prístroj spíňa požiadavky EN 61000-3-11 a podlieha zvláštnym podmienkam pripojenia. To znamená, že použitie na l'ubovoľných volne voliteľných pripájacích bodoch nie je prípustné.
• Prístroj môže pri nepriaznivých pomeroch siete spôsobit dočasné kolísanie napätia.
• Prístroj je určený výhradne na použitie na pripájacích bodoch, ktoré nepresahujú maximálnu prípu-stnú impedanciu siete Zmax = 0,233 Ω.
• Ako užívatel' musíte zaistiť, v prípade nutnosti po konzultácii so svojou energetickou spoločnosťou, aby váš pripájací bod, na ktorom chcete prístroj prevádzkovať, splňoval vyššie uvedené požiadavky.

Pracovná oblast'

Pre bezpečné štiepanie dreva je nevyhnutné, aby bola pracovná oblast' rovná a odolná proti šmyku, a aby bola zaistená dostatočná volnost' pohybu. Pre dovoz a odvoz štiepačky dreva je nutné, aby boli cesty volné, bez nebezpečenstva zakopnutia. Je nutné zaistiť dostatočné osvetlenie pracoviska.

Príprava práce

Pred uvedením do prevádzky je nutné skontrolovať funkciu bezpečnostných zariadení (najmä dvojpákovú obsluhu).

• Obe ovládacie páky spustite dole a nechajte nôž štiepačky zíst' dole až do cca 5 cm nad stôl.
• Vždy pustite jednu ovládaciu páku, nôž štiepačky zostane stát vo zvolenej pozícii.

POZOR! Pred každým uvedením do prevádzky sa uistite, že je stôl štiepačky dreva pevne a bezpečne upevnený na štiepačke.

Prevádzka

Pri opravárskych alebo údržbárskych prácach, a d'alej pri opustení štiepačky dreva, sa musí stlačením červeného gombíka na spínači a vytiahnutím sietovej zástrčky prerušit prívod elektrického prúdu. Prerušenie prívodu prúdu len prepnutím do polohy Vyp. nestačí.

Používanie štiepačky dreva môže byť spojené s nebezpečenstvom. Preto s ňou smú manipulovať a pracovať len poučené a skúsené osoby. Personál obsluhy musí nosit’ úzko priliehavý odev a ochranné topánky.

Suché a vyschnuté drevo môže pri štiepaní výbušne vyskočit' a poranit' obsluhu v tvári. Noste, prosím, zodpovedajúci ochranný odev!
⚠️ Drevené diely vznikajúce pri štiepaní môžu spadnút dole a zranit najmä nohy pracujúceho človeka.

⚠️ Počas štiepania dreva môže dôjst poklesom hydraulického noža k rozdrveniu alebo oddeleniu častí tela.

⚠️ Hrozí nebezpečenstvo, že uzlovité štiepané drevo sa pri štiepaní zasekne. Vezmite, prosím, na vedomie, že je drevo pri oddelení silne pod tlakom, a v medzere si môžete priškripnút prsty.

Požiadavky na obsluhu

Obsluha si musí pred použitím prístroja pozorne prečítat návod na obsluhu.

Kvalifikácia: Okrem podrobného poučenia odborníkom nie je na používanie prístroja nutná žiadna špeciálna kvalifikácia.

Minimálny vek: Na prístroji smú pracovať len osoby, ktoré dosiahli 18 rokov. Výnimku predstavuje využitie mladistvých, ak sa toto deje počas profesijného vzdelávania s cielom dosiahnutia zručností pod dohladom školitela.

Školenie: Používanie prístroja vyžaduje iba zodpovedajúce poučenie odborníkom, resp. návodom na obsluhu. Špeciálne školenie nie je nutné.

Správanie v prípade núdze

Zavedte úrazu zodpovedajúcu potrebnú prvú pomoc a vyzvite čo možno najrýchlejšie kvalifikovanú lekársku pomoc. Chráněte zraneného pred dalšími úrazmi a upokojte ho. Pre prípadnú nehodu musí byt na pracovisku vždy poruke lekárnička prvej pomoci podľa DIN 13164. Materiál, ktorý si z lekárničky vezmete, je potrebné ihned doplnit.

1. Miesto nehody

2. Druh nehody

3. Počet zranených

4. Druh zranenia

Údrzba

⚠ Pred vykonávaním akýchkolvek prác na prístroji vždy vytiahnite zástrčku zo zásuvky.

Pred použitím vykonajte vždy vizuálnu kontrolu, aby ste zistili, či nie je poškodený prístroj, predovšetkým potom rezné nástroje, upevňovacie diely a celá rezná jednotka.

Prístroj sa nesmie používať, ak je poškodený alebo sú chybné bezpečnostné zariadenia. Opotrebené a poškodené diely vymeňte.

Hydraulické hadice a spoje sa musia po cca 4 prevádzkových hodinách skontrolovať na tesnost, a v prípade potreby dotiahnuť.

Ak je prístroj chybný, musí opravu vykonať výhradne zákaznícky servis.

Používať len originálne príslušenstvo a originálne náhradné diely.

Nečistite prístrojové zariadenie a jeho komponenty riedidlami, horľavými alebo toxickými kvapalinami.

Len pravidelne udržiavaný a ošetrovaný prístroj môže byť uspokojivou pomôckou. Nedostatočná údržba a starostlivosť môže viest’ k nepredvídaným nehodám a úrazom.

V prípade potreby nájdete zoznam náhradných dielov na internetovej stránke www.guede.com.

Symboly

Používajte ochranu sluchu!

Len pre prevádzku 1 osobou!

Nesiahajte do oblastí štiepania!

Dbajte na to, aby sa v nebezpečnej oblasti nikto nezdržiaval.

Na vykonanie sú potrebné 2 osoby.

Chybné a/alebo likvidované prístroje musia byť odovzdané do príslušných zberní.

Chráňte pred vlhkom

Obal musí smerovat' hore

Záruka

Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebitela a začina dňom nákupu prístroja.

Záruka sa vztahuje výhradne na nedostatky spôsobené chybou materiálu alebo výrobnou chybou. Pri reklamácii v záručnej lehote je potrebné priložit' originálny doklad o kúpe s dátumom predaja.

Do záruky nepatrí neodborné použitie, ako napr. preťaženie prístroja, použitie násilia, poškodenie cudzím zásahom alebo cudzími predmetmi, nedodržanie návo- du na použitie a montáz a normálne opotrebenie.

Dôležité informácie pre zákazníka

Upozorňujeme, že vrátenie počas záručnej lehoty alebo i po záručnej lehote je potrebné zásadne vykonať v originálnom obale. Týmto opatrením sa účinne zabráni zbytočnému poškodeniu pri doprave a často spornému vybaveniu. Prístroj je optimálne chránený len v originálnom obale, a tým je zaistené plynulé spracovanie.

Servis

Máte technické otázky? Reklamáciu? Potrebu- jete náhradné diely alebo návod na obsluhu? Na našej domovskej stránke www.guede.com vám v oddiele Servis pomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôčť vám. Aby bolo možné váš prístroj v prípade reklamácie identifikovať, potrebujeme sériové číslo, objednáva- cie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku. Aby ste mali tieto údaje vždy poruke, zapíšte si ich, prosím, dole.

Sériové číslo:

Objednávacie číslo:

Rok výroby:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Odstránenie poruchy

Problém Príčina Opatrenie
Motor sa nerozbehne Žiadny prúd v zásuvke Skontrolujte poistku
	Chybný elektrický predlžovací kábel Vytiahnite zástrčku, skontrolujte, vymeňte
	Zlý pripojovací kábel Prípoj 5-žilový, pri priereze 2,5 mm	2
	Chybný vypínač kondenzátor Nechajte	prístroj skontrolovať od-borným elektrikárom
Zlý smer otáčania motora Zlý prípoj Otočte pomocou skrutkovača		prepínačom fáz v prívode napájania
Žiadny pohyb štiepacieho noža Nastavte dvojručné ovládacie a spúšťacie páky		Chybný regulačný ventil, výmena len v servise
Štiepačka nemá žiadny výkon	Zlý smer otáčania Nechajte zmeniť smer otáčania odborníkom
	Málo hydraulického oleja Doplňte hydraulický olej
	Ohnuté spúšťacie tahadlo; hy-draulický piest na ventile sa úplne neprítlačí	Skontrolujte všetky skrutky na spúšťacom tahadleNastavte tahadlo, aby sa hydraulický piest na ventile zatlačil
	Drevo má veľa uzlov a štiepací nôž sa zasekáva	Namažte štiepací nôž
	Ovládacie rameno je ohnuté Uvedťe ovládacie rameno spät do východiskovej polohy
Zelené tlačidlo napájania po stlačení nedrží	Chybná poistka atď. Skontrolujte kábel
	2-fázový chod
Hydraulické čerpadlo píska, štiepací nôž beží trhavo	Strata oleja, znečistenie dna Dotiahnite	skrutkové spoje Vymeňte hadicu
	Málo hydraulického oleja Doplňte hydraulický olej

Müszaki Adatok

Hasogató Basic 10T/DTS Basic 14T/DTS ECO

Týmto vyhlasujeme my, že koncepcia a konštrukcia uvedených prístrojov vo vyhotoveniach, ktoré uvádzame do obehu, zodpovedá príslušným základným požiadavkám smerníc EÚ na bezpečnosť a hygienu. V případě změny prístroje, která s námi nebyla konzultována, ztrácí toho prohlášení svou platnost.

EG-CONFORMITEITVERKLARING
