Typ produktu	Dekoratívny digestor
Značka	Hotpoint
Model	HNB 9.5S CB X HA
Šírka (mm)	899
Hĺbka (mm)	500
Výška (mm)	610-820 (nastaviteľná)
Priemer vývodu vzduchu (mm)	150 (redukovateľný na 120)
Elektrické napájanie	230 V / 50 Hz
Celkový výkon (W)	195
Osvetlenie	2 x 25 W, halogénová (pätica G9)
Typ ovládania	Dotykové (alebo mechanické podľa verzie)
Počet rýchlostí	3 + booster
Časovač	Áno (5 minút)
Indikátor nasýtenia	Tukový a pachový filter
Tukový filter	Kovový, umývateľný v umývačke riadu
Uhlíkový filter	Vymeniteľný (životnosť ~20 mesiacov)
Funkcia recirkulácie	Možné s voliteľnou súpravou

Často kladené otázky - HNB 9.5S CB X HA HOTPOINT

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Minimálna vzdialenosť musí byť aspoň 65 cm pre plynovú varnú dosku a 55 cm pre elektrickú. Vždy dodržiavajte pokyny výrobcu varnej dosky.

Ako čistiť tukový filter?

Čistite tukový filter aspoň raz za mesiac. Môžete ho umyť ručne jemným čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a krátkom cykle.

Kedy je potrebné vymeniť uhlíkový filter?

Uhlíkový filter sa musí vymeniť približne každých 20 mesiacov, alebo skôr, ak sa rozsvieti indikátor nasýtenia. Nedá sa umývať ani regenerovať.

Ako vymeniť žiarovku?

Odpojte digestor, vyberte tukový filter, potom vypáčte kryt žiarovky plochým skrutkovačom. Vymeňte za halogénovú žiarovku 25 W s päticou G9 a nasaďte späť kryt.

Môže digestor fungovať v režime recirkulácie?

Áno, inštaláciou súpravy aktívneho uhlíkového filtra (predáva sa samostatne). Potom musíte digestor nastaviť do režimu recirkulácie pomocou príslušného tlačidla.

Čo robiť, ak sa digestor nerozsvieti?

Skontrolujte, či je digestor zapojený a či nevypol istič. Uistite sa, že ste vybrali rýchlosť. Ak problém pretrváva, odpojte na 5 sekúnd a potom znova pripojte.

Ako interpretovať indikátory nasýtenia filtrov?

Ak bliká kontrolka rýchlosti 1, tukový filter je nasýtený. Ak bliká kontrolka rýchlosti 2, pachový filter je nasýtený. Obidve blikajú, ak sú nasýtené oba filtre.

Ako používať časovač?

Počas prevádzky stlačte tlačidlo časovača (T5). Každé stlačenie pridá 5 minút pred automatickým vypnutím. Odpočítavanie sa zobrazí na displeji.

Ako nastaviť digestor do režimu recirkulácie?

Vypnite digestor, potom stlačte tlačidlo T5 (alebo T4 podľa modelu) na 6 sekúnd. Ikona recirkulácie bliká; stlačte znova na prepnutie. Potvrďte stlačením T1.

Čo robiť v prípade abnormálneho hluku?

Skontrolujte, či sú filtre správne nainštalované, či nie je upchaté odvzdušňovacie potrubie a či je digestor správne pripevnený k stene. Abnormálny hluk môže pochádzať aj z motora.

NÁVOD NA OBSLUHU HNB 9.5S CB X HA HOTPOINT

Poruchy a spôsob ich odstránenia,78

Қазақша

! Je dôležité tento návod uschovat', kvôli prípadnému neskoršiemu nahliadnutiu. V prípade predaja alebo darovania zariadenia alebo pri st'ahovaní musí návod zostat' pri výrobku.

! Pozorne si prečítajte uvedené pokyny: Sú zdrojom dôležitých informácií, týkajúcich sa inštalácie, použitia a bezpečnosti.

! Nevykonávajte zmeny elektrického alebo mechanického charakteru na samotnom výrobku, ani na vypúšťacom potrubí.

Základné bezpečnostné pokyny

• Minimálna vzdialenost' medzi opornou plochou varných nádob na varnom zariadení a najnižšou častou kuchynského odsávača nesmie byt' menšia ako:
  65 cm, keď je odsávač nainštalovaný nad plynovou varnou doskou;
  55 cm, ked' je odsávač nainštalovaný nad elektrickou varnou doskou;
  Ked' je v návode na inštaláciu plynovej varnej dosky uvedená väčšia vzdialenost', je potrebné ju zohl'adnit'.

• Odsávač je vybavený upevňovacími kotvami vhodnými pre väčšinu stien/stropov.
  V každom prípade je však potrebné sa obrátit' na kvalifikovaného technika kvôli uisteniu sa o vhodnosti materiálov, s ohl'adom na druh steny/stropu, ktorá/ý musí byt' dostatočne mohutná/ý, aby udržala/udržal hmotnosť odsávača.

- Upozornenie! Nepripájajte zariadenie do elektrickej siete skôr, ako bude inštalácia úplne dokončená.

- Pred akýmkol'vek úkonom čistenia alebo údržby odpojte odsávač od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytovej jednotky.

- Zariadenie nesmú používať deti alebo osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnost'ami a osoby bez skúseností a znalosti, ak nie sú pod dohl'adom osoby zodpovednej za ich bezpečnosť, alebo ak nie sú touto osobou poučení ohl'adne použitia zariadenia.

- Deti by mali byt'neustále pod dohl'adom, aby bolo zabezpečené, že sa so zariadením nehrajú.

- Nikdy nepoužívajte výrobok bez namontovaného protitukového fi Itra!

- Odsávač nesmie byť NIKDY používaný ako oporná plocha, ak to nie je výslovne uvedené.

- Pri spoločnom použití kuchynského odsávača s inými zariadeniami na spaľovanie plynu alebo iných palív v jednej miestnosti, musí byť daná miestnosť dostatočne vetraná.

- Pri spoločnom použití kuchynského odsávača s inými zariadeniami pre spaľovanie plynu alebo iných palív v jednej miestnosti, musí odsávač disponovat’ dostatočnou ventiláciou.

- Dodržujte všetky predpisy vzt'ahujúce sa na vypúšt'anie vzduchu.

- Je prísne zakázané variť jedlá na otvorenom plameni pod odsávačom; otvorený plameň je pre filtre škodlivý, môže spôsobit požiar, a preto je jednoznačne potrebné vyhnút sa takému typu varenia.

- Odporúča sa udržiavať pod neustálou kontrolou jedlá pripravované pražením, aby sa zabránilo vznieteniu prehriateho oleja.

• Ohľadom technických a bezpečnostných opatrení, ktoré je potrebné prijať pre odvádzanie dymu, je potrebné prísne dodržiavať nariadenia kompetentných miestnych orgánov.
• Výrobok je potrebné pravidelné čistit', jednak zvnútra, jednak zvonku (Čistenie je potrebné vykonávat' NAJMENEJ RAZ MESAČNE a v každom prípade je potrebné dodržiavať pokyny pre údržbu, uvedené v tomto návode).
• Nedodržanie pokynov na čistenie zariadenia a výmenu fi ltrov predstavuje riziko požiaru.
• Nepoužívajte, ani nenechávajte odsávač bez správne namontovaných žiaroviek kvôli možnému nebezpečenstvu zásahu elektrickým prúdom.
• Výrobca neponesie žiadnu zodpovednosť za prípadné poruchy, škody alebo požiar spôsobený na zariadení následkom nedodržania pokynov uvedených v tomto návode.
• Upozornenie! Pri použití prístupných častí spolu so zariadeniami na ohrev môže dôjst' k ohriatiu týchto častí na veľmi vysokú teplotu.

KZ

Ескертулер:

! Vždy požiadať o pomoc oprávnených.

Uved'te:

• Typ anomálie;
  • model zariadenia (Mod.)
  • výrobné číslo (S/N)
  Tieto informácie sú uvedené na štítku s technickými údajmi, nachádzajúcom sa na zariadení a/alebo na obale.

KZ

Көмек

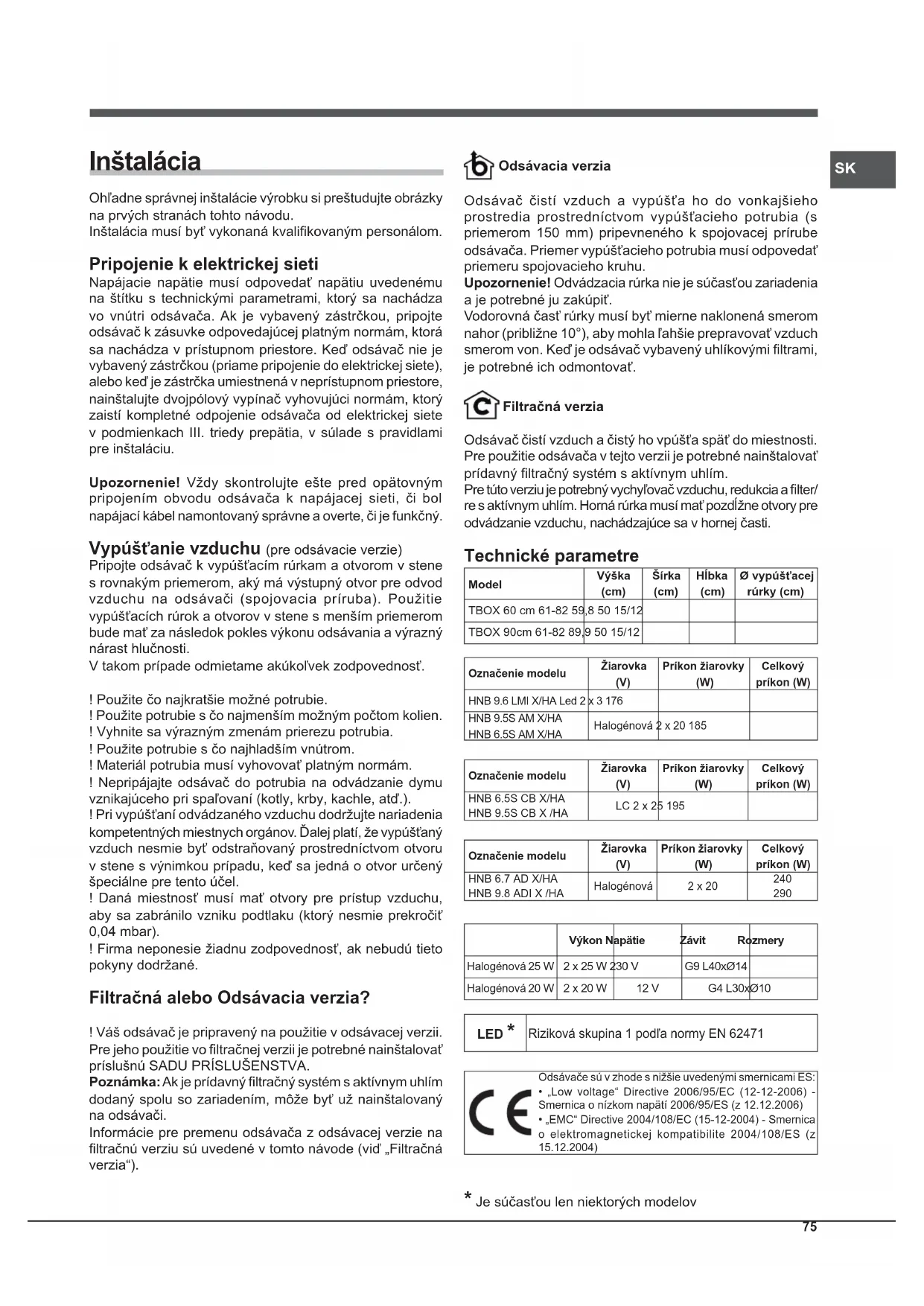

Ohľadne správnej inštalácie výrobku si preštudujte obrázky na prvých stranách tohto návodu.

Inštalácia musí byt' vykonaná kvalifikovaným personálom.

Pripojenie k elektrickej sieti

Napájacie napätie musí odpovedat' napätiu uvedenému na štítku s technickými parametrami, ktorý sa nachádza vo vnútri odsávača. Ak je vybavený zástrčkou, pripojte odsávač k zásuvke odpovedajúcej platným normám, ktorá sa nachádza v prístupnom priestore. Ked' odsávač nie je vybavený zástrčkou (priame pripojenie do elektrickej siete), alebo ked' je zástrčka umiestnená v neprístupnom priestore, nainštalujte dvojpólový vypínač vyhovujúci normám, ktorý zaistí kompletné odpojenie odsávača od elektrickej siete v podmienkach III. triedy prepätia, v súlade s pravidlami pre inštaláciu.

Upozornenie! Vždy skontrolujte ešte pred opätovným pripojením obvodu odsávača k napájacej sieti, či bol napájací kábel namontovaný správne a overte, či je funkčný.

Vypúšťanie vzduchu (pre odsávacie verzie)

V takom prípade odmietame akúkol'vek zodpovednosť.

! Použite čo najkratšie možné potrubie.
! Použite potrubie s čo najmenším možným počtom kolien.
! Vyhnite sa výrazným zmenám prierezu potrubia.
! Použite potrubie s čo najhladším vnútrom.
! Materiál potrubia musí vyhovovať platným normám.
! Nepripájajte odsávač do potrubia na odvádzanie dymu vznikajúceho pri spal'ovaní (kotly, krby, kachle, atd').
! Pri vypúšťaní odvádzaného vzduchu dodržujte nariadenia kompetentných miestnych orgánov. Ďalej platí, že vypúšťaný vzduch nesmie byť odstraňovaný prostredníctvom otvoru v stene s výnimkou prípadu, keď sa jedná o otvor určený špeciálne pre tento účel.

! Daná miestnost musí mat' otvory pre prístup vzduchu, aby sa zabránilo vzniku podtlaku (ktorý nesmie prekročit 0,04 mbar).

! Firma neponesie žiadnu zodpovednosť, ak nebudú tieto pokyny dodržané.

Filtračná alebo Odsávacia verzia?

! Váš odsávač je pripravený na použitie v odsávacej verzii. Pre jeho použitie vo filtračnej verzii je potrebné nainštalovať príslušnú SADU PRÍSLUŠENSTVA.

Poznámka: Ak je prídavný filtračný systém s aktivnym uhlím dodaný spolu so zariadením, môže byť už nainštalovaný na odsávači.

Informácie pre premenu odsávača z odsávacej verzie na filtračnú verziu sú uvedené v tomto návode (vid „Filtračná verzia“).

Odsávacia verzia

Odsávač čistí vzduch a vypúšťa ho do vonkajšieho prostredia prostredníctvom vypúšťacieho potrubia (s priemerom 150 mm) pripevneného k spojovacej prírube odsávača. Priemer vypúšťacieho potrubia musí odpovedať priemeru spojovacieho kruhu.

Upozornenie! Odvádzacia rúrka nie je súčasťou zariadenia a je potrebné ju zakúpit'.

Odsávač čistí vzduch a čistý ho vpúšťa spät do miestnosti. Pre použitie odsávača v tejto verzii je potrebné nainštalovať prídavný filtračný systém s aktivnym uhlím.

Pre túto verziu je potrebný vychylovač vzduchu, redukcia a filter/re s aktivnym uhlím. Horná rúrka musí mat' pozdížne otvory pre odvádzanie vzduchu, nachádzajúce sa v homej časti.

Technické parametre

Model	Výška (cm)	Šírka (cm)	Híbka (cm)	∅ vypúšťacej rúrky (cm)
TBOX 60 cm 61-82 59,8	50 15/12
TBOX 90cm 61-82 89,9	50 15/12

Označenie modelu	Žiarovka (V)	Príkon žiarovky (W)	Celkový príkon (W)
HNB 9.6 LMI X/HA Led 2 x 3 176
HNB 9.5S AM X/HA HNB 6.5S AM X/HA	Halogénová 2 x 20 185

Označenie modelu	Žiarovka (V)	Prikon žiarovky (W)	Celkový príkon (W)
HNB 6.5S CB X/HA	LC 2 x 25	195
HNB 9.5S CB X /HA

Označenie modelu	Žiarovka (V)	Príkon žiarovky (W)	Celkový príkon (W)
HNB 6.7 AD X/HA	Halogénová	2 x 20	240
HNB 9.8 ADI X /HA			290

Riziková skupina 1 podľa normy EN 62471

Odsávače sú v zhode s nižšie uvedenými smernicami ES: • "Low voltage" Directive 2006/95/EC (12-12-2006) - Smernica o nizkom napátí 2006/95/ES (z 12.12.2006) • "EMC" Directive 2004/108/EC (15-12-2004) - Smernica o elektromagnetickej kompatibilite 2004/108/ES (z 15.12.2004)

* Je súčast'ou len niektorých modelov

SK

Ovládacie prvky zariadenia TBOX

Modely s mechanickým tlačidlovým panelom

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 1.

T3 Rýchlost' 2

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 2.

T4 Rýchlost' 3

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 3.

T5 ZAPNUTIE/VYPNUTIE osvetlenia

Modely s Tlačidlovým panelom typu Soft Button (s jemnými tlačidlami)

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 1.

T3 Rýchlost' 2

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 2.

T4 Rýchlost' 3

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu rýchlosti 3.

T5 Booster

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu intenzívnej rýchlosti. Po uplynutí 5 minút odsávač znovu prejde do stavu predtým nastavenej rýchlosti; stlačením tlačidla rýchlosti (T2, T3 alebo T4) dôjde k zrušeniu funkcie booster a k nastaveniu zvolenej rýchlosti.

T6 ZAPNUTIE/VYPNUTIE osvetlenia

Signalizácia protitukového a protizápachového fi Itra Blikanie ikony prvej rýchlosti T2 informuje o nasýtení protitukového filtra, blikania ikony druhej rýchlosti T3 informuje o nasýtení protizápachového filtra, zatial' čo blikanie obidvoch ikon T2 a T3 informuje o nasýtení obidvoch filtrov. V takom prípade bude potrebné vyčistiť/vymenit' protitukový filter „A“ a/alebo protizápachový filter „B“ (vid „Údržba a starostlivost“).

Vynulovanie počítadla fi Itra:

Pri zapnutom odsávači stlačte na tri sekundy tlačidlo T5. LED signalizujúca upozornenie trikrát zabliká a potom dôjde k obnoveniu signalizácie bežnej činnosti.

V prípade súčasnej signalizácie upozornení, týkajúcich sa obidvoch filtrov, je potrebné zopakovat' operáciu vynulovania aj pre druhý fi liter.

Prvá postupnosť vynuluje protitukový filter a druhá protizápachový fi liter.

Pre konfiguráciu požadovaného pracovného režimu odsávača stlačte pri vypnutom výrobku tlačidlo T5 na dobu približne 6 sekúnd. Rozsvietenie ikon T2 alebo T3 bude informovať o druhu inštalácie: T2 odsávacia, T3 filtračná.

Druh inštalácie je možné zmenit' stlačením tlačidla T5.

Pre uloženie novej konfigurácie je potrebné stlačit' tlačidlo T1.

Modely s Tlačidlovým panelom typu Soft Button (s jemnými tlačidlami) a Displejom

Po stlačení tohto tlačidla odsávač prejde na predchádzajúcu rýchlost'.

T3 Rýchlost' +

Po stlačení tohto tlačidla odsávač prejde na nasledujúcu rýchlost'.

T4 Booster

Po stlačení tohto tlačidla odsávač prejde z predchádzajúceho stavu do stavu intenzívnej rýchlosti; na displeji bude blikat' písmeno „b“. Po uplynutí 5 minút odsávač znovu prejde do stavu predtým nastavenej rýchlosti; rovnaký efekt je možné dosiahnuť stlačením tlačidla rýchlosti (T2 alebo T3) počas použitia funkcie Booster.

T5 Časovač

Časovač je možné nastavit' len pre manuálnu rýchlost', a nie pre booster.

T6 ZAPNUTIE/VYPNUTIE osvetlenia

Signalizácia protitukového a protizápachového fi Itra

Blikanie pruhu v pravej hornej časti informuje o nasýtení protizápachového filtra.

Blikanie obidvoch pruhov informuje o nasýtení obidvoch fi ltrov.

V takom prípade bude potrebné vykonat' vyčistiť/vymenit' protitukový filter „A“ a/alebo protizápachový filter „B“ (vid „Údržba a starostlivost“); informácia o protizápachovom filtri sa vzt'ahuje len na filtračné verzie.

Vynulovanie počítadla fi ltra:

Pri zapnutom odsávači stlačte na tri sekundy tlačidlo T4.

V prípade súčasnej signalizácie upozornení, týkajúcich sa obidvoch filtrov, je potrebné zopakovat' operáciu vynulovania aj pre druhý fi liter.

Prvá postupnosť vynuluje protitukový filter a druhá protizápachový fi Iter.

Konfigurácia odsávača

Pre konfiguráciu požadovaného pracovného režimu odsávača stlačte tlačidlo T4 pri vypnutom výrobku tlačidlo na dobu približne 6 sekúnd. Po zaznení dlhého pípnutia bude na displeji zobrazený druh inštalácie

Odsávacia

(bude blikat' štvorček vl'avo dolu).

Filtračná

(bude blikat' štvorček vpravo dolu).

Je možné zmenit' druh inštalácie stlačením tlačidla T4. Pre ukončenie zobrazovania režimu konfigurácie je potrebné raz stlačit' tlačidlo T1; dôjde k vypnutiu zariadenia a k uloženiu posledného zobrazeného nastavenia.

Upozornenie! Pred akýmkol'vek úkonom čistenia alebo údržby odpojte odsávač od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytovej jednotky.

Pred čistením

• Strhnite ochranné filmy
• Odstráňte nečistoty vlhkou špongiou a trochou neutrálneho saponátu
• Otrite vlhkou handrou
• Osušte jemnou handrou; v prípade odsávača z nehrdzavejúcej ocele postupujte podľa pokynov pre satinovanie kovu

Pravidelné čistenie

Odsávač je potrebné čistič často (najmenej v rovnakých intervaloch, v akých sa vykonáva údržba protitukových filtrov), zvnútra i zvonku. Pri čistení používajte handru navlhčenú neutrálnymi čistiacimi prostriedkami a vlažnou vodou.

Nepoužívajte abrazívne ani korozívne prostriedky.

Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny. Odieta sa akákol'vek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.

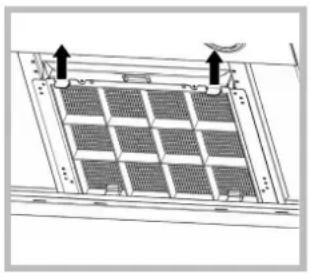

Protitukový filter zachytáva častice tuku, vznikajúce pri varení; je potrebné ho vyčistiť najmenej raz mesačne neagresívnymi čistiacimi prostriedkami, manuálne alebo v umývačke riadu, pri nízkej teplote a pri použití krátkeho cyklu.

sa vykonáva potiahnutím odopínacej rukoväte s pružinou. Pri umývaní protitukového filtra v umývačke riadu by mohlo dôjst' k jeho odfarbeniu, ale jeho filtračné schopnosti tým nebudú zmenené.

Uhlíkový filter zachytáva neprijemné zápachy pochádzajúce z varenia. K nasýteniu uhlíkového filtra dochádza po určitej dobe, v závislosti na druhu sporáka a pravidelnosti čistenia protitukového filtra. V každom prípade je potrebné vymenit náplň najmenej každé dvadsat' mesiace.

Tento filter sa NEMÔŽE umývat' ani regenerovat'.

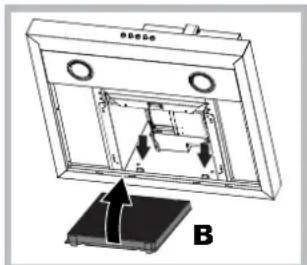

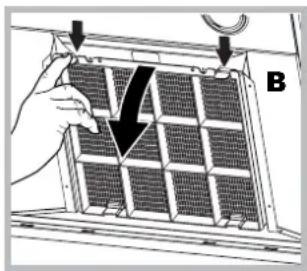

Demontáž: Vyberte filter s aktívnym uhlím zatlačením dvoch predných pák, ktorými je pripevnený o odsávač.

Montáž: Uchyťte filter s aktívnym uhlím najskôr vzadu o kovové jazýčky odsávača, a potom vpredu, zatlačením dvoch pák.

Odpojte zariadenie z elektrickej siete a vyberte protitukové fi Itre.

Upozornenie! Skôr ako sa dotknete žiaroviek sa uistite, že sú vychladnuté.

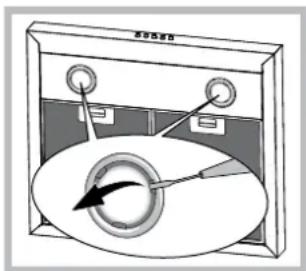

1. Vyberte ochranný kryt po jeho nadvihnutí malým plochým skrutkovačom alebo podobným nástrojom.
2. Vymeňte poškodenú žiarovku. Používajte výhradne žiarovky s rovnakými parametrami ako vypálené (podrobnejšie

informácie sú uvedené v nesledujúcom návode).

1. Zatvorte ochranný kryt (upevnenie na západku).

Výmena žiaroviek LED \*

Odsávač má nainštalované LED osvetlenie. LED zaručujú v porovnaní s klasickými lampami optimálne osvetlenie, dlhšiu životnosť a nižšiu spotrebu. Ohľadne výmeny sa obrát’te na servisnú službu.

Napájací kábel

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Smernica o odpadových elektrických a elektronických zariadeniach - OEEZ). Tým, že sa užívatel' uistí o správnej likvidácii tohto výrobku, prispieva k predchádzaniu prípadným negatívnym následkom na životnom prostredí a na zdraví.

Symbol na výrobku alebo na priloženej dokumentácii poukazuje na to, že sa s týmto výrobkom nesmie zaobchádzať ako s bežným domovým odpadom, ale je potrebné ho doručit’ do vhodnej zberne, určenej pre recykláciu elektrických a elektronických zariadení. Zariadenia sa musíte zbavit’ v súlade s miestnymi predpismi pre likvidáciu odpadu. Podrobnejšie informácie o zaobchádzaní týmto výrobkom, o jeho opätovnom použití a recyklácii môžete získat’, keď sa obrátite na príslušný miestny úrad, zbernú službu domového odpadu alebo obchod, v ktorom ste výrobok zakúpili.

Je súčast'ou len niektorých modelov

Poruchy a spôsob ich odstránenia

Ked' niečo nefunguje, skôr ako sa obrátite na Servisnú službu, vykonajte nižšie uvedené jednoduché kontroly:

V prípade, ak odsávač nefunguje:

Skontrolujte, či:

• Nedoslo k výpadku elektrickej energie.
• Je zvolená rýchlost'.

• Je zvolená dostatočná rýchlost' motora na uvoľnené množstvo dymu a pary.
• Je kuchyňa vetraná dostatočne na to, aby umožňovala prístup vzduchu.
• Nie je opotrebovaný uhlíkový filter (odsávač vo filtračnej verzii).

Ak došlo k vypnutiu odsávača počas bežnej činnosti:

Skontrolujte, či:

• Nedoslo k výpadku elektrickej energie.
• Nedošlo k vypnutiu omnipolárneho zariadenia.

V prípade poruchy činnosti skôr, ako sa obrátite na Servisnú službu, odpojte zariadenie najmenej na dobu 5 sekúnd od elektrického napájania odpojením zástrčky zo zásuvky elektrickej siete, a potom ho znovu pripojte. V prípade pretrvávania poruchy činnosti sa obrátte na servisnú službu.
