GEBRUIKSAANWIJZING HNB 9.5S CB X HA HOTPOINT
Gebruiksaanwijzing,2
Onderhoud en verzorging,53

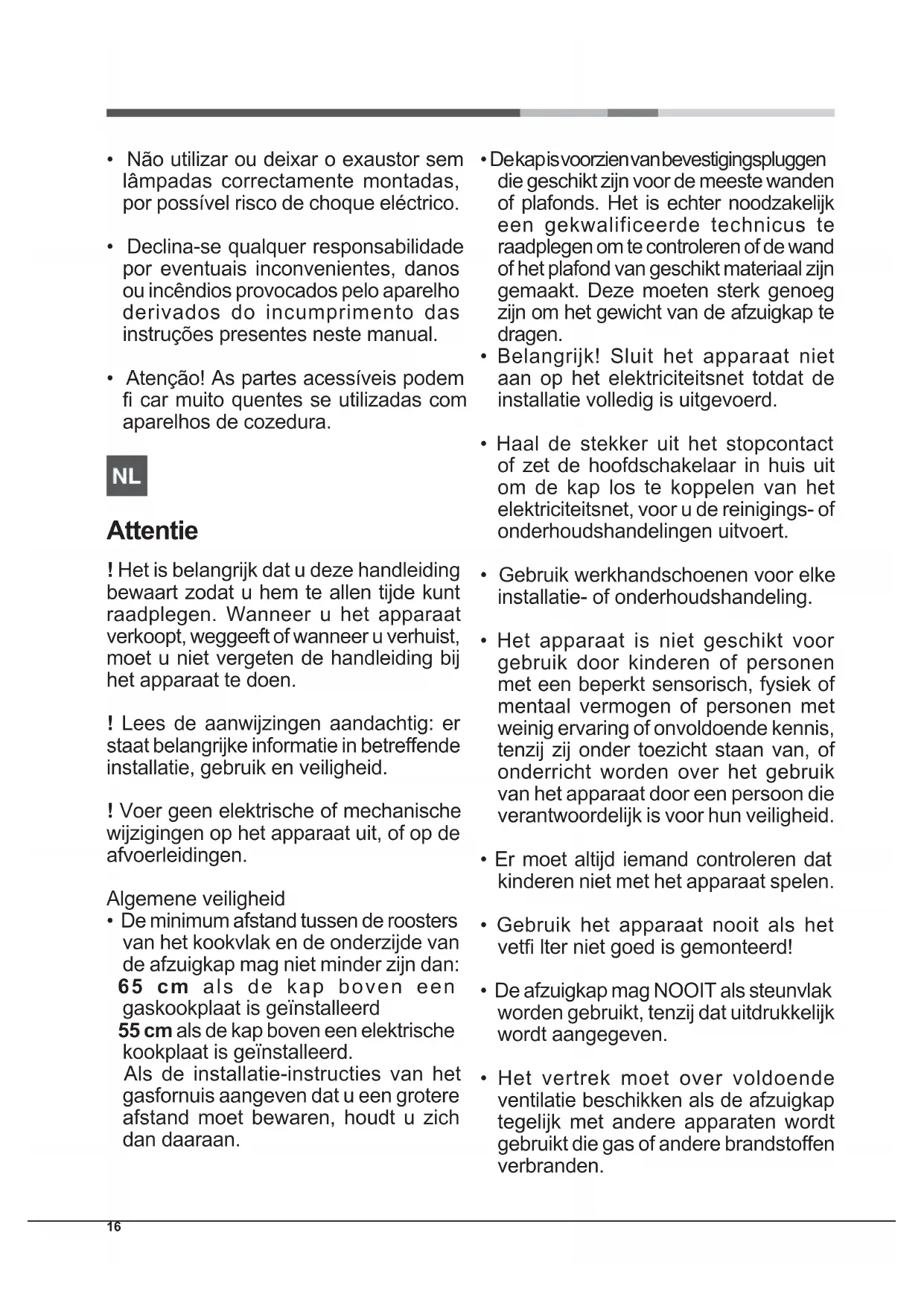

! Het is belangrijk dat u deze handleiding
bewaart zodat u hem te allen tijde kunt
raadplegen. Wanneer u het apparaat
verkoopt, weggeeft of wanneer u verhuist,
moet u niet vergeten de handleiding bij
het apparaat te doen.
! Lees de aanwijzingen aandachtig: er
staat belangrijke informatie in betreffende
installatie, gebruik en veiligheid.
! Voer geen elektrische of mechanische
wijzigingen op het apparaat uit, of op de
• De minimum afstand tussen de roosters
van het kookvlak en de onderzijde van
de afzuigkap mag niet minder zijn dan:
65 cm als de kap boven een
gaskookplaat is geïnstalleerd
55 cm als de kap boven een elektrische
kookplaat is geïnstalleerd.
Als de installatie-instructies van het
gasfornuis aangeven dat u een grotere
afstand moet bewaren, houdt u zich
• De kap is voorzien van bevestigingspluggen
die geschikt zijn voor de meeste wanden
of plafonds. Het is echter noodzakelijk
een gekwalificeerde technicus te
raadplegen om te controleren of de wand
of het plafond van geschikt materiaal zijn
gemaakt. Deze moeten sterk genoeg
zijn om het gewicht van de afzuigkap te
• Belangrijk! Sluit het apparaat niet
aan op het elektriciteitsnet totdat de
installatie volledig is uitgevoerd.
• Haal de stekker uit het stopcontact
of zet de hoofdschakelaar in huis uit
om de kap los te koppelen van het
elektriciteitsnet, voor u de reinigings- of
onderhoudshandelingen uitvoert.
• Gebruik werkhandschoenen voor elke
installatie- of onderhoudshandeling.
• Het apparaat is niet geschikt voor
gebruik door kinderen of personen
met een beperkt sensorisch, fysiek of
mentaal vermogen of personen met
weinig ervaring of onvoldoende kennis,
tenzij zij onder toezicht staan van, of
onderricht worden over het gebruik
van het apparaat door een persoon die
verantwoordelijk is voor hun veiligheid.
• Er moet altijd iemand controleren dat
kinderen niet met het apparaat spelen.
• Gebruik het apparaat nooit als het
vetfi lter niet goed is gemonteerd!
• De afzuigkap mag NOOIT als steunvlak
worden gebruikt, tenzij dat uitdrukkelijk
• Het vertrek moet over voldoende
ventilatie beschikken als de afzuigkap
tegelijk met andere apparaten wordt
gebruikt die gas of andere brandstoffen
• De afgezogen lucht mag niet worden
gekanaliseerd in een afvoerleiding die
gebruikt wordt voor afvoergassen van
gasapparaten of apparaten die andere
brandstoffen gebruiken.
• Houdt u aan de wetgeving betreffende
• Het is ten strengste verboden onder
de kap gerechten te bereiden op een
open vuur. Het gebruik van open vuur
kan de fi lters beschadigen en brand
veroorzaken, en dient daarom absoluut
• We raden bovendien aan gefrituurde
gerechten constant te controleren, om
zo te voorkomen dat de oververhitte
• V.w.b. de technische- en
veiligheidsmaatregelen die moeten
worden toegepast op de rookafvoer,
moet u zich beslist houden aan hetgeen
wordt voorzien door de normen van de
plaatselijke autoriteiten.
• We raden u aan het apparaat regelmatig
te reinigen, zowel aan de binnen- als aan
de buitenkant (MINSTENS EEN MAAL PER MAAND. Houd i.i.g. rekening
met hetgeen wordt aangegeven in
de onderhoudsinstructies van deze
• Als u de aanwijzingen betreffende de
reiniging van de kap en de vervanging
en reiniging van de fi lters niet naleeft,
kan er een brandrisico ontstaan.
• Gebruik de kap niet zonder lampen
of wanneer de lampen niet juist
gemonteerd zijn, aangezien u een
elektrische schok kunt krijgen.
• Wij wijzen elke verantwoordelijkheid af
voor eventuele problemen, schade, of
brand, veroorzaakt door het apparaat,
als gevolg van het niet naleven van
de instructies die in deze handleiding
• Belangrijk! De zichtbare delen kunnen
zeer warm worden wanneer ze worden
gebruikt met kookelementen.
! Wendt u nooit tot niet erkende monteurs.
Dit dient u door te geven:
• Het soort storing;
• Het model apparaat (Mod.)
• Het serienummer (S/N)
Deze laatste informatie bevindt zich op het typeplaatje op
Voor een correcte installatie van het apparaat kunt u de
afbeeldingen raadplegen in de eerste pagina’s van deze
De installatie moet worden uitgevoerd door gekwalifi ceerde
Elektrische aansluiting
De netspanning moet overeenkomen met de spanning die
staat aangegeven op het typeplaatje aan de binnenkant van
de afzuigkap. Als de kap over een stekker beschikt, moet u
hem in een stopcontact steken die in een bereikbare positie
is geplaatst en conform is aan de geldende normen. Als
de kap niet over een stekker beschikt (directe aansluiting
op het elektriciteitsnet), of als de stekker niet makkelijk
bereikbaar is, dient u een geschikte tweepolige schakelaar
te monteren die de volledige uitschakeling van het lichtnet
waarborgt in overspanningscategorie III omstandigheden,
overeenkomstig de installatieregels.
Belangrijk! Controleer altijd of de elektriciteitskabel correct
is gemonteerd voor u het kapcircuit weer op het lichtnet
aansluit en controleer bovendien of hij correct functioneert.
Luchtafvoer (voor de afzuigversies)
Sluit de kap aan op de buizen en de afvoeropeningen in
de wand, die een diameter moeten hebben die gelijk is aan
de luchtafvoer (verbindingsfl ens). Het gebruik van buizen
en afvoeropeningen met een kleinere diameter zal een
verminderd afzuigvermogen als gevolg hebben en een
aanzienlijke toename van het geluid.
Men wijst daarom elke verantwoordelijkheid hierbij af.
! Gebruik een zo kort mogelijke leiding.
! Gebruik een leiding die zo min mogelijk bochten heeft
! Vermijd drastische veranderingen in de sectie van de
! Gebruik een leiding met een zo glad mogelijke binnenkant.
! Het materiaal waarmee de leiding is gemaakt moet door
de wet zijn goedgekeurd.
! Sluit de kap nooit aan op afvoerbuizen waar rook wordt
afgevoerd geproduceerd door verbranding (boilers, open
haarden, kachels, etc.).
! Respecteer voor de luchtafvoer de voorschriften van de
bevoegde instanties. De af te voeren lucht mag niet door
een opening in de wand worden afgevoerd, tenzij deze
opening hier speciaal voor bestemd is.
! Zorg dat er in het vertrek ventilatieopeningen zijn om te
voorkomen dat de kap een negatieve druk creëert (die nooit
de 0,04 mbar mag overschrijden).
! Het bedrijf wijst elke verantwoordelijkheid af wanneer deze
normen niet worden gehandhaafd.
Filter- of afzuigversie?
! De kap is klaar om te worden gebruikt in de afzuigversie.
Om de kap in de fi lterversie te gebruiken dient u de speciale
ACCESSOIREKIT te installeren.
Opmerking:Indien bijgeleverd kan het zijn dat het
aanvullende fi ltersysteem met actieve kool al op de kap is
De informatie betreffende het omzetten van afzuigversie naar
fi lterversie vindt u in deze handleiding terug (zie "Filterversie").
De kap zuivert de lucht en voert hem naar buiten af via een
afvoerleiding (diameter 150 mm) die bevestigd is aan de
verbindingsfl ens. De diameter van de afvoerleiding moet gelijk
zijn aan de diameter van de verbindingsring.
Belangrijk! De afvoerbuis is niet bijgeleverd en moet apart
In het horizontale gedeelte moet de buis licht naar boven
hellen (ongeveer 10°) zodat de lucht makkelijker naar buiten
wordt afgevoerd. Als de kap is voorzien van koolstoffi lters
moeten deze eerst worden verwijderd.
De kap zuivert de lucht en zorgt dat deze weer gezuiverd het
vertrek binnenkomt. Om de kap in deze versie te gebruiken

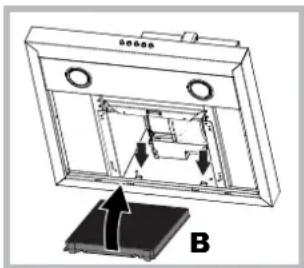

moet u een aanvullend fi ltersysteem met actieve kool installeren.
Voor deze uitvoering heeft u een luchtdeflector, een
verkleiner en koolfi lter(s) nodig. De bovenste buis moet
aan de bovenzijde afvoeropeningen hebben voor de lucht.
Technische Gegevens ModelHoogte (cm) Breedte (cm) Diepte (cm) Ø van de de afvoerleiding (cm) TBOX 60cm 61-82 59.8 50 15/12 TBOX 90 cm61-82 89.9 50 15/12Code Model Lamp (V)Stroomopname Lamp (W)Totale stroom-opname (W)HNB 9.6 LMI X/HA Led 2 x 3 176HNB 9.5S AM X/HAHNB 6.5S AM X/HAHalogeen 2 x 20 185Code Model Lamp (V)Stroomopname Lamp (W)Totale stroom-opname (W)HNB 6.5S CB X/HAHNB 9.5S CB X /HALC 2 x 25 195Code Model Lamp (V)Stroomopname Lamp (W)Totale stroom-opname (W)HNB 6.7 AD X/HAHNB 9.8 ADI X /HAHalogeen 2 x 20 240
290 Opgenomen Spanning Fitting AfmetingenHalogeen 25 W 2 x 25 W 230 V G9 L40xØ14 Halogeen 20 W 2 x 20 W 12 V G4 L30xØ10 LED *Risicogroep 1, volgens de norm EN 62471 De kappen zijn conform aan de volgende EG-Richtlijnen:
• “Low voltage” Directive 2006/95/EC (12-12-2006)
• “EMC” Directive 2004/108/EC (15-12-2004)
* Slechts op enkele modellen aanwezig52
Als u op de knop drukt terwijl de afzuigkap aan is, gaat deze
over naar de OFF stand.
Als u op de knop drukt, schakelt de afzuigkap van de
voorgaande stand over op snelheid 1.
Als u op de knop drukt, schakelt de afzuigkap van de
voorgaande stand over op snelheid 2.
Als u op de knop drukt, schakelt de afzuigkap van de
voorgaande stand over op snelheid 3.
Als u op de knop drukt, schakelt de afzuigkap van de
voorgaande stand over op snelheid 1.
Als u op de knop drukt, schakelt de afzuigkap van de
voorgaande stand over op snelheid 2.
Als u op de knop drukt, schakelt de afzuigkap van de
voorgaande stand over op snelheid 3.
Als u op de knop drukt, schakelt de afzuigkap van de voorgaande
stand over op de intensieve snelheid. Na 5 minuten keert de
kap terug naar de voorgaande snelheid. Als u echter op een
snelheidstoets drukt (T2, T3 o T4) verlaat u de booster functie
en zal de geselecteerde snelheid worden ingesteld.
Signalering vet- en geurfi lter
Als het symbool naast de eerste snelheid T2 knippert
betekent het dat het vetfi lter vol is. Als het symbool naast de
tweede snelheid T3 knippert betekent het dat het geurfi lter
vol is. Als beide symbolen T2 en T3 knipperen zijn beide

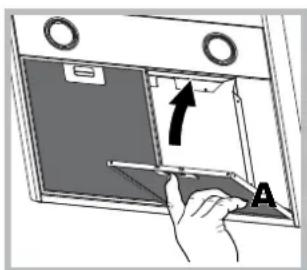

fi lters vol. U dient u dus de vetfi lters “A” en/of de geurfi lters
“B” te reinigen/vervangen (zie “Onderhoud en verzorging”).
Om de teller van het fi lter te resetten:
Als de kap aan is, moet u drie seconden op T5 drukken.
De led die de waarschuwing aangeeft zal driemaal knipperen
en daarna terugkeren naar de normale werkingsweergave.
Als beide fi lterwaarschuwingen tegelijk worden gesignaleerd,
dient u de resethandeling te herhalen.
De eerste sequentie reset het vetfi lter, de tweede het
Confi guratie van de afzuigkap:
Om de gewenste werking van de afzuigkap te confi gureren,
drukt u, terwijl het apparaat uitstaat, circa 6 seconden op
T5. De symbolen T2 of T3 zullen aangaan, om het type
installatie aan te geven: T2 afzuigversie, T3 fi lterversie.
Het is mogelijk het type installatie te wijzigen door meerdere
keren op de T5 toets te drukken.
Om de nieuwe confi guratie op te slaan dient u eenmaal op
de toets T1 te drukken.
Modellen met Soft Button bedieningsknoppen
Als u op de knop drukt terwijl de afzuigkap uit is, zal de
eerste snelheid worden ingesteld. Als u op de knop drukt
terwijl de afzuigkap aan is, gaat deze over naar de OFF
Als u op de knop drukt gaat de kap over naar de voorgaande
Als u op de knop drukt gaat de kap over naar de volgende
Als u op deze knop drukt, schakelt de afzuigkap van de
voorgaande stand over naar de intensieve snelheid. Op het
display knippert de letter “b” langzaam. Na 5 minuten zal
de kap terugkeren naar de voorheen ingestelde snelheid.
Dit effect kan ook worden bereikt tijdens de werking van de
booster, door op een snelheidstoets te drukken (T2 of T3).
Als u op de knop drukt terwijl de afzuigkap uit is, zal de
eerste snelheid worden ingesteld. Als u op de knop drukt
terwijl de afzuigkap aan is, gaat deze over naar de OFF
Elke keer dat u op deze knop drukt zal de automatische
uitschakeling van de kap met 5 minuten worden uitgesteld.
De countdown in minuten van de timer verschijnt op het
display. De timer kan alleen voor de handmatige snelheden
worden ingesteld, niet voor de booster.
Signalering vet- en geurfi lter
Als de balk linksboven gaat knipperen
betekent het dat het vetfi lter vol is.
Als de balk rechtsboven gaat knipperen
betekent het dat het geurfi lter vol is.
Als beide balken knipperen zijn beide fi lters
U dient u dus de vetfi lters “A” en/of de geurfi lters “B” te
reinigen/vervangen (zie “Onderhoud en verzorging”). Dit
geldt alleen voor de fi lterversies.
Om de teller van het fi lter te resetten:
Als de kap aan is, moet u drie seconden op T4 drukken.
Als beide fi lterwaarschuwingen tegelijk worden gesignaleerd,
dient u de resethandeling te herhalen. De eerste sequentie
reset het vetfi lter, de tweede het geurfi lter.
Confi guratie van de afzuigkap
Om de gewenste werking van de afzuigkap te confi gureren
drukt u , terwijl het apparaat uitstaat,circa 6 seconden op
T4. Na een lange pieptoon zal het type installatie op het
display verschijnen:
(vierkant rechtsonder knippert).
Het is mogelijk het type installatie te wijzigen door op de T4
toets te drukken. Om de confi guratiemodus te verlaten drukt
u een keer op T1, zodat het apparaat wordt uitgeschakeld
en de laatst getoonde instelling zal worden opgeslagen.
Onderhoud en verzorging
Belangrijk! Haal de stekker uit het stopcontact of zet de
hoofdschakelaar in huis uit om de kap los te koppelen
van het elektriciteitsnet, voor u de reinigings- of
onderhoudshandelingen uitvoert.
• Verwijder het beschermfolie
• Verwijder onzuiverheden met een vochtige spons en een
beetje neutraal reinigingsmiddel
• Spoel met een vochtige doek af
• Droog met een zachte doek. Als de kap van roestvrij staal is
moet u de richting van de borsteling van het metaal volgen
Regelmatige reiniging
De afzuigkap moet, zowel aan de binnen- als aan de
buitenkant, regelmatig worden gereinigd (in ieder geval
net zo vaak als dat u de vetfi lters reinigt en/of vervangt).
Gebruik voor het reinigen een vochtige doek en een neutraal
reinigingsmiddel met lauw water.
Vermijd het gebruik van schurende of bijtende producten.
Opgelet: Als u de aanwijzingen betreffende de reiniging van
het apparaat en de vervanging van de fi lters niet naleeft,
kan er een brandrisico ontstaan. We adviseren u daarom
de aanbevolen instructies op te volgen. De fabrikant kan
niet aansprakelijk worden gesteld voor eventuele schade
aan de motor en brand veroorzaakt door een oneigenlijk
onderhoud of door het niet in acht nemen van bovenstaande
Onderhoud van de vetfi lters (A)
A Het vetfi lter houdt de vetdeeltjes
die met het koken vrijkomen
vast. Het moet minstens een
keer per maand worden
gereinigd met niet agressieve
schoonmaakmiddelen, ofwel
met de hand ofwel in de
temperaturen en met een
Om het vetfi lter te demonteren trekt u aan het handvat
waarmee de veer wordt losgekoppeld. Als u het vetfi lter in
de vaatwasser wast zou dit kunnen verkleuren. Dit wijzigt
de prestaties er niet van.
Onderhoud koolstoffi lter (B)
Het koolstoffi lter houdt de vervelende luchtjes die tijdens het
koken vrijkomen vast. Het koolstoffi lter raakt na kortere of
langere tijd verzadigd. Dit hangt af van het soort bereidingen
en de regelmaat waarmee het vetfi lter wordt gereinigd. In ieder
geval moet de patroon minstens om de 20 maanden worden
Dit fi lter MAG NIET worden gewassen of hergebruikt

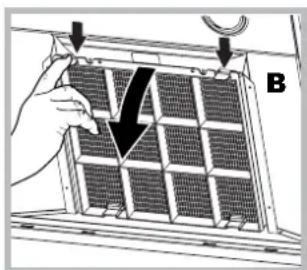

B Demonteren: Verwijder het
koolstoffi lter door te drukken op
de twee hendeltjes aan de
voorkant waarmee het aan de

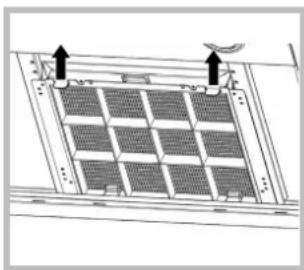

NL B Montage: Haak het
koolstoffi lter vast, eerst aan
de achterkant op de metalen
lipjes van de kap, vervolgens
aan de voorkant door op de
twee hendeltjes te drukken.
Schakel het apparaat los van het lichtnet en verwijder de
Belangrijk! Voor u de lampen aanraakt moet u zich ervan
verzekeren dat ze zijn afgekoeld.

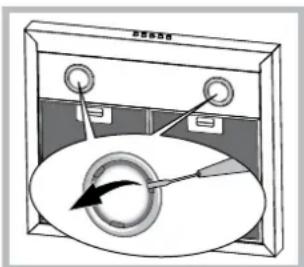

1. Verwijder de bescherming
m.b.v. een kleine platte
dergelijk gereedschap.
2. Vervang de beschadigde
lamp. Gebruik alleen
3. Doe de bescherming weer dicht (bevestiging met klik).
De lampen vervangen LED
De kap is uitgerust met een verlichtingssysteem op basis
van LED-technologie. De Leds garanderen een optimale
verlichting, een langere levensduur van de lampen en
minder energieverbruik in vergelijking met traditionele
lampen. Voor vervanging van de leds kunt u contact
opnemen met de servicedienst.
Als de voedingskabel beschadigd is, moet deze, om elk
risico te voorkomen, worden vervangen door de fabrikant
of door de technische servicedienst.
AFVALVERWIJDERING Dit apparaat is conform de Europese Richtlijn 2012/19/
EG betreffende afgedankte elektrische en elektronische
apparatuur (AEEA). Door ervoor te zorgen dat dit apparaat
correct wordt verwijderd, werkt de gebruiker mee aan het
voorkomen van potentiële negatieve consequenties voor de
omgeving en de gezondheid.
Het symbool op het apparaat of op de handleiding die
bij het product wordt geleverd, geeft aan dat dit apparaat
niet moet worden behandeld als normaal huisvuil, maar
moet worden afgeleverd bij een specifi ek ophaalpunt voor
het recyclen van elektrische en elektronische apparatuur.
Verwijder het apparaat volgens de plaatselijke normen
voor afwalverwijdering. Voor verdere informatie betreffende
behandeling, opslag of recyclen van dit product moet u
contact opnemen met uw gemeentelijke reinigingsdienst of
de winkel waar u het product heeft aangeschaft
Storingen en oplossingen
Als iets niet lijkt te functioneren dient u, voor u de
Servicedienst inschakelt, eerst deze eenvoudige controles
Als de afzuigkap niet werkt:
• er geen stroomonderbreking is.
• er wel een snelheid is ingesteld.
Als de kap een zwak rendement heeft:
• De geselecteerde motorsnelheid voldoende is voor de
vrijgegeven hoeveelheid rook en damp.
• De keuken voldoende geventileerd is om de lucht op te
• Het koolstoffi lter niet verbruikt is (kap in fi lterversie).
Als de kap uit is gegaan tijdens een normale werking:
• er geen stroomonderbreking is.
• het meerpolige onderbrekingsmechanime niet is
In het geval van eventuele storingen moet u, voor u contact
opneemt met de Servicedienst, het apparaat minstens 5
sec. loskoppelen van het elektriciteitsnet door de stekker
uit het stopcontact te halen en hem er opnieuw weer in te
doen. Als de storing voortduurt moet u contact opnemen
met de Servicedienst.
Slechts op enkele modellen aanwezig55
