! Bu kılavuzu ileride başvurmak üzere

saklayın. Üniteyi satarsanız, başkasına

verirseniz veya başka bir yere taşırsanız,

kılavuzun da ürünle birlikte verildiğinden/

taşındığından emin olun.

! Talimatları dikkatle okuyun - talimatlar,

kurulum, kullanım ve güvenlikle ilgili

önemli bilgiler içerir.

! Ürünün mekanik donanımını veya çıkış

borularını kurcalamayın.

Genel güvenlik bilgileri

• Pişirme cihazının en üst kısmındaki

pişirme aracı destek yüzeyi ile

davlumbaz arasındaki mesafe en az

Davlumbaz bir gazlı set üstü ocağın

üzerine kurulmuşsa 65 cm

Davlumbaz bir elektrikli set üstü ocağın

üzerine kurulmuşsa 55 cm

Gazlı ocağın kurulum talimatlarında

daha fazla bir mesafe belirtilmişse o

mesafeye uyulmalıdır.

• Davlumbaz, pek çok duvar/tavan ile

kullanılmaya uygun ankraj tapalarıyla

Ancak, ünite ağırlığını kaldırabilecek

güce sahip olmaları gerektiğinden,

bu malzemelerin montaj yapılacak

duvara/tavana uygun olup olmadığı

konusunda mutlaka yetkili bir teknisyene

• Dikkat! Kurulum tamamlanana kadar

üniteyi elektrik kaynağına bağlamayın.

• Üniteyi temizlemeden veya bakım

yapmadan önce ünitenin fi şini prizden

çekin veya ana devre kesici bağlantısını

• Üniteyi kurarken veya bakım yaparken

mutlaka iş eldiveni kullanın.

• Bu cihaz, güvenliklerinden sorumlu bir

kişi tarafından cihazın kullan

talimatlar kendilerine öğretilmeden veya

bu kişinin gözetimi altında olmadan

fi ziksel, ruhsal veya akli durumları yeterli

olmayan kişiler (çocuklar dâhil) ya da

gerekli bilgi ve tecrübeye sahip olmayan

kişiler tarafından kullanılmamalıdır.

• Çocukların üniteyle oynamadıklarından

• Üniteyi yağ fi ltresi takılı değilken asla

• Açı kça bu şekilde bir talimat

verilmemişse, davlumbazı asla bir

destek olarak KULLANMAYIN.20

• Davlumbaz gaz veya diğer yakıtlarla

çalışan başka bir ekipmanla aynı

anda kullanılıyorsa oda yeterince

havalandırılmalıdır.

• Çekilen gaz, gazlı veya diğer yakıtlı

ekipmanların yanma gazlarını tahliye

etmek için kullanılan bir kanala

• Hava çekme ile ilgili tüm talimatlara

• Davlumbazın aşağısında alev olacak

biçimde asla yemek PİŞİRMEYİN; alev

fi ltrelere hasar verebilir ya da yangına

neden olabilir. Bunu asla yapmayın.

• Kızgın yağın alev almadığını kontrol

etmek için kı zartma işleri sırasında

ocağın başında durun.

• Duman çekme konusundaki teknik ve

güvenlik tedbirleriyle ilgili tüm yerel

yönetmeliklere uyun.

• Ürünün içini ve dışını sık sık temizleyin

(AYDA EN AZ BİR DEFA ve bu kılavuzda

verilen talimatlara uygun olarak).

• Davlumbaz temizleme/parça değiştirme

talimatlarına uymamanız yangına

• Ampulleri doğru takılı değilken

davlumbazı asla çalıştırmayın - elektrik

• İmalatçı, bu kılavuzda yer alan

talimatlara uyulmaması nedeniyle

meydana gelebilecek sorunlardan,

hasardan veya yangından sorumlu

• Dikkat! Ünitenin erişilebilir parçaları

piş irme ekipmanı yla birlikte

kullanıldığında çok ısınabilir.

! Bu durumda teknik destek müdahalesi gerekir.

Teknik desteğe başvurmadan önce:

• Arızanın bağımsız olarak çözülebildiğini kontrol ediniz;

• Aksaklığın giderilip giderilmediğini kontrol etmek için

programı yeniden başlatınız;

• Giderilmediği takdirde, Yetkili Teknik Destek Servisine

! Yetkili olmayan teknisyenlerden asla yardım almayınız.

Bu durumda şu bilgileri veriniz:

• SıCAKlıK ekranı üzerinde görülen mesaj

• cihazın modeli (Mod.)

• seri numarası (S/N)

Bu bilgiler, soğutucu bölmesi içinde aşağıda solda bulunan

teknik veriler etiketi üzerinde bulunmaktadır.

Kurulum prosedürü, bu kılavuzun ilk sayfalarında çizimle

Kurulum kalifi ye bir teknisyen tarafından yapılmalıdır.

Şebeke gerilimi, davlumbazın iç kısmındaki derecelendirme

etiketlerinde gösterilen değerlere uygun olmalıdır.

Davlumbazın fi şi varsa, bu fi şi kolay erişilebilen bir prize

takın. Fişi yoksa (doğrudan şebeke bağlantısı) veya prize

erişmek çok güçse, kurulum yönetmeliklerine uygun

bir şekilde, Kategori III yüksek gerilim durumunda tüm

bağlantının kesilebileceği çift kutuplu bir düzenleme

Dikkat! Davlumbazı şebeke elektriğine bağlamadan önce,

şebeke kablosunun düzgün bağlandığını ve sorunsuz

çalıştığını kontrol edin.

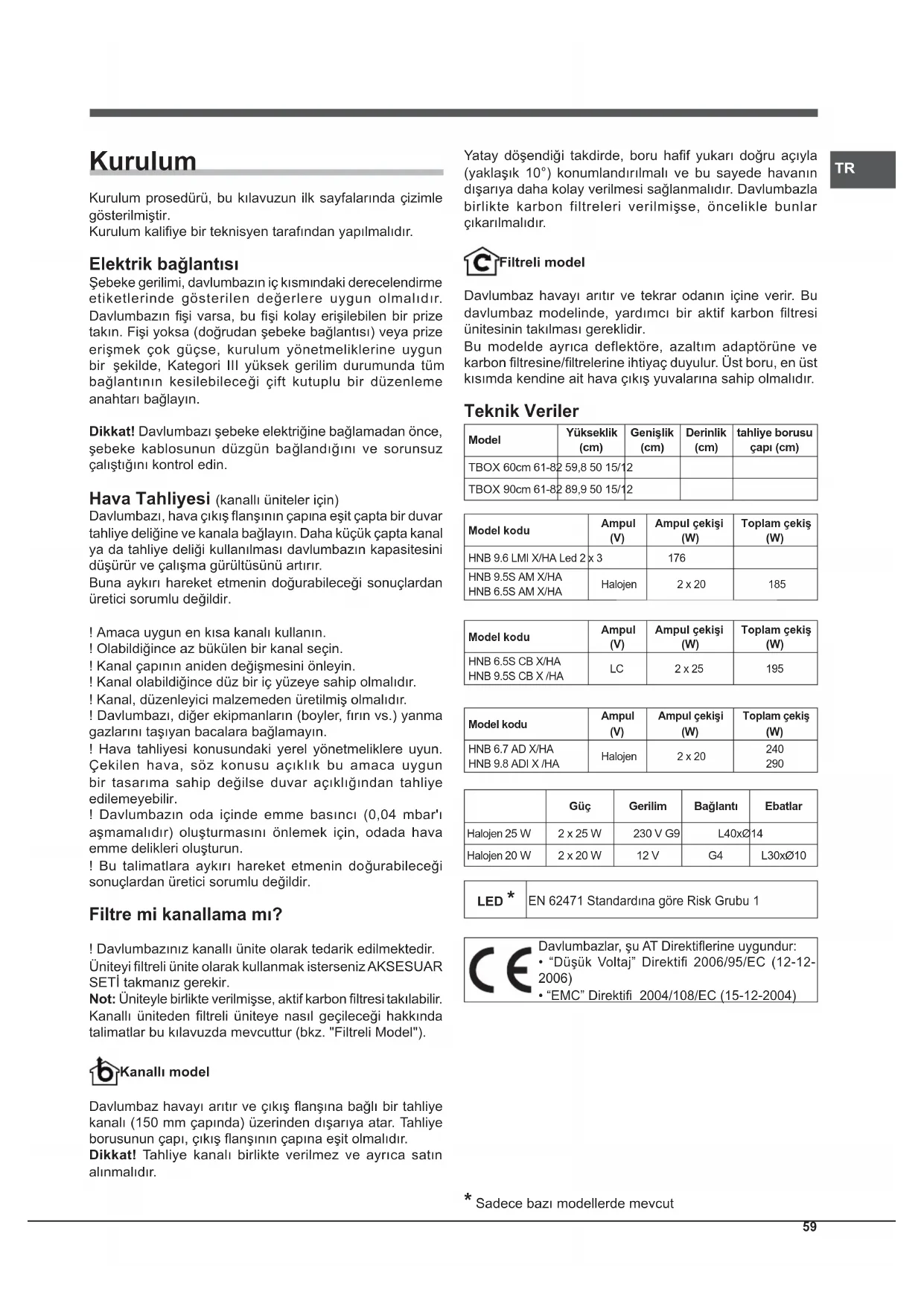

Hava Tahliyesi (kanallı üniteler için)

Davlumbazı, hava çıkış fl anşının çapına eşit çapta bir duvar

tahliye deliğine ve kanala bağlayın. Daha küçük çapta kanal

ya da tahliye deliği kullanılması davlumbazın kapasitesini

düşürür ve çalışma gürültüsünü artırır.

Buna aykırı hareket etmenin doğurabileceği sonuçlardan

üretici sorumlu değildir.

! Amaca uygun en kısa kanalı kullanın.

! Olabildiğince az bükülen bir kanal seçin.

! Kanal çapının aniden değişmesini önleyin.

! Kanal olabildiğince düz bir iç yüzeye sahip olmalıdır.

! Kanal, düzenleyici malzemeden üretilmiş olmalıdır.

! Davlumbazı, diğer ekipmanların (boyler, fırın vs.) yanma

gazlarını taşıyan bacalara bağlamayın.

! Hava tahliyesi konusundaki yerel yönetmeliklere uyun.

Çekilen hava, söz konusu açıklık bu amaca uygun

bir tasarıma sahip değilse duvar açıklığından tahliye

! Davlumbazın oda içinde emme basıncı (0,04 mbar'ı

aşmamalıdır) oluşturmasını önlemek için, odada hava

emme delikleri oluşturun.

! Bu talimatlara aykırı hareket etmenin doğurabileceği

sonuçlardan üretici sorumlu değildir.

Filtre mi kanallama mı?

! Davlumbazınız kanallı ünite olarak tedarik edilmektedir.

Üniteyi fi ltreli ünite olarak kullanmak isterseniz AKSESUAR SETİ takmanız gerekir.

Not: Üniteyle birlikte verilmişse, aktif karbon fi ltresi takılabilir.

Kanallı üniteden fi ltreli üniteye nasıl geçileceği hakkında

talimatlar bu kılavuzda mevcuttur (bkz. "Filtreli Model").

Davlumbaz havayı arıtır ve çıkış fl anşına bağlı bir tahliye

kanalı (150 mm çapında) üzerinden dışarıya atar. Tahliye

borusunun çapı, çıkış fl anşının çapına eşit olmalıdır.

Dikkat! Tahliye kanalı birlikte verilmez ve ayrıca satın

Yatay döşendiği takdirde, boru hafi f yukarı doğru açıyla

(yaklaşık 10°) konumlandırılmalı ve bu sayede havanın

ıya daha kolay verilmesi sağlanmalıdır. Davlumbazla

birlikte karbon filtreleri verilmişse, öncelikle bunlar

Davlumbaz havayı arıtır ve tekrar odanın içine verir. Bu

davlumbaz modelinde, yardımcı bir aktif karbon fi ltresi

ünitesinin takılması gereklidir.

Bu modelde ayrıca deflektöre, azaltım adaptörüne ve

karbon fi ltresine/fi ltrelerine ihtiyaç duyulur. Üst boru, en üst

kısımda kendine ait hava çıkış yuvalarına sahip olmalıdır.

Teknik Veriler ModelYükseklik (cm) Genişlik (cm) Derinlik (cm) tahliye borusu çapı (cm)TBOX 60cm 61-82 59,8 50 15/12TBOX 90cm 61-82 89,9 50 15/12Model koduAmpul (V) Ampul çekişi (W) Toplam çekiş (W) HNB 9.6 LMI X/HA Led 2 x 3 176HNB 9.5S AM X/HAHNB 6.5S AM X/HAHalojen 2 x 20 185Model koduAmpul (V) Ampul çekişi (W) Toplam çekiş (W) HNB 6.5S CB X/HAHNB 9.5S CB X /HALC 2 x 25 195Model koduAmpul (V) Ampul çekişi (W) Toplam çekiş (W) HNB 6.7 AD X/HAHNB 9.8 ADI X /HAHalojen 2 x 20 240

Güç Gerilim Bağlantı Ebatlar Halojen 25 W 2 x 25 W 230 V G9 L40xØ14Halojen 20 W 2 x 20 W 12 V G4 L30xØ10 LED *EN 62471 Standardına göre Risk Grubu 1 Davlumbazlar, şu AT Direktifl erine uygundur:

* Sadece bazı modellerde mevcut60

Mekanik tuş takımlı modeller

HNB 9.6 LMI X/HA - HNB 9.5S AM X/HA HNB 6.5S AM X/HA T1 T2 T3 T4 T5

Davlumbaz çalışıyorken düğmeye basılınca ünite kapanır

Düğmeye basılınca davlumbazın hızı 1 olarak ayarlanır.

Düğmeye basılınca davlumbazın hızı 2 olarak ayarlanır.

Düğmeye basılınca davlumbazın hızı 3 olarak ayarlanır.

T5 Işıklar AÇIK/KAPALI

İşlev düğmeli tuş takımlı modeller

HNB 6.5S CB X/HA - HNB 9.5S CB X /HA T1 T2 T3 T4 T5

Düğmeye basılınca davlumbazın hızı 1 olarak ayarlanır.

Düğmeye basılınca davlumbazın hızı 2 olarak ayarlanır.

Düğmeye basılınca davlumbazın hızı 3 olarak ayarlanır.

Düğmeye basılınca davlumbaz yüksek hı zda çalışmaya

başlar. 5 dakika sonra ise davlumbaz önceki hıza geri

döner; bir hız düğmesine (T2, T3 veya T4) basılınca turbo

ıkılır ve seçilen hız ayarlanır.

T6 Işıklar AÇIK/KAPALI Yağ/koku fi ltresi uyarıları

T2 simgesi yanıp sönüyorsa yağ fi ltresi dolmuş, T3 simgesi

yanıp sönüyorsa koku fi ltresi dolmuş, her iki simge birlikte

yanıp sönüyorsa her iki filtre de dolmuş demektir. Bu

durumda, gerektiği şekilde yağ fi ltresini (A) veya koku

fi ltresini (B) ya da her ikisini temizlemeniz/değiştirmeniz

gerekir (bkz. “Temizlik ve Bakım”).

Filtre sayacını sıfırlamak için:

Davlumbaz açıkken T5 düğmesini 3 saniye basılı tutun.

Uyarı LED'i üç kez yanıp söner ve ardından normal moda

Her iki fi ltre uyarısı da aynı anda aktifse, her ikisini ayrı ayrı

Davlumbazın yapılandırılması:

Davlumbazın çalışma modunu ayarlamak için, ürün kapalı

durumdayken T5 düğmesine 6 saniye boyunca basılı

tutun. Tesisat türünü göstermek adına T2 ya da T3 simgesi

yanacaktır: T2 havalandırma, T3 fi ltreleme

Tesisat türünü, periyodik olarak T4 düğmesine basarak

değiştirebilirsiniz.

Yeni yapılandırma ayarlarını kaydetmek için T1 düğmesine

İşlev düğmeli tuş takımına ve göstergeye

HNB 6.7 AD X/HA - HNB 9.8 ADI X /HA T1 T2 T3 T4 T5 T6

1 Motor AÇIK/KAPALI Hızı 1 olarak ayarlamak için davlumbaz kapalıyken düğmeye

basın. Davlumbaz çalışıyorken düğmeye basılınca ünite

Düğmeye basılınca davlumbaz önceki hıza döner.

Düğmeye basılınca davlumbaz sonraki hıza geçer.

Bu düğmeye basılı nca davlumbaz yüksek hızda çalışır;

gösterge üzerinde "b" harfi yavaşça yanıp söner. 5 dakika

sonra davlumbaz önceki hızı na döner; dilerseniz, turbo

modundayken iki düğmeden (T2 veya T3) birine basarak

da önceki hıza dönebilirsiniz.

Bu düğmeye basılınca davlumbazın kapatılması otomatik

olarak 5 dakika geciktirilir. Zamanlayıcının dakika cinsinden

geri sayımı gösterge üzerinde gösterilir. Zamanlayıcı sadece

manuel hızlara ayarlanabilir, turbo moduna ayarlanamaz.

Hızı 1 olarak ayarlamak için davlumbaz kapalıyken düğmeye

basın. Davlumbaz çalışıyorken düğmeye basılınca ünite

TR T6 Işıklar AÇIK/KAPALI Yağ/koku fi ltresi uyarıları

Sol üstteki çubuk, yağ fi ltresinin dolduğunu gösterir.Sağ üstteki çubuk, koku filtresinin dolduğunu gösterir. Her iki çubuğun da yanıp sönmesi ise, her iki fi ltrenin de dolduğunu gösterir. Bu durumda, gerektiği şekilde yağ fi ltresini (A) veya koku

fi ltresini (B) ya da her ikisini temizlemeniz/değiştirmeniz

gerekir (bkz. “Temizlik ve Bakım”). Sonuncusu sadece fi ltreli model için geçerlidir. Filtre sayacını sıfırlamak için:

Davlumbaz açıkken T4 düğmesini 3 saniye basılı tutun.

Her iki fi ltre uyarısı da aynı anda aktifse, her ikisini ayrı ayrı sıfırlamanız gerekir. Birinci sekans yağ fi ltresini, ikinci sekans ise koku fi ltresini sıfırlar. Davlumbazın yapılandırılması

Davlumbazın çalışma modunu ayarlamak için, , ürün kapalı durumdayken ,T4 düğmesini 6 saniye basılı tutun. Uzun bir "bip" sesinden sonra, tesisatın türü görüntülenir:Kanallı (sol alt kısımdaki karenin yanıp sönmesi). Filtreli (sağ alt kısımdaki karenin yanıp sönmesi).

Tesisat türünü, T4 düğmesine basarak değiştirebilirsiniz.

Yapılandırma modundan çıkmak için T1 düğmesine bir kez

basın; ünite kapatılır ve son görüntülenen ayar kaydedilir.

Bakım ve Temizlik Dikkat! Üniteyi temizlemeden veya bakım yapmadan önce ünitenin fi şini prizden çekin veya ana devre kesici bağlantısını kesin.İlk temizleme • Koruyucu fi lmi çıkarın • Nemli sünger ve az miktarda doğal sabunla temizleyin• Nemli bir bezle durulayın • Yumuşak bir bezle kurulayın; davlumbaz paslanmaz çelikten imal edilmişse, metal parçaları da temizleyinDüzenli temizleme Davlumbazın içi ve dışı düzenli olarak (en az yağ fi ltresine

uyguladığınız bakım sıklığı kadar) temizlenmelidir. Nemli

bir bez ve ılık suyla seyreltilmiş nötr sıvı deterjan kullanın.

Aşındırıcı ürünler kullanmayın.

Uyarı: Davlumbaz temizleme/parça değiş tirme talimatlarına uymamanız yangına neden olabilir. Talimatlara harfi yen

uyun. Hatalı bakım yapılması veya yukarıdaki talimatlara uyulmaması nedeniyle motorun hasar görmesinden ya da yangın çıkmasından üretici sorumlu tutulamaz. Yağ fi ltresine bakım uygulanması (A)

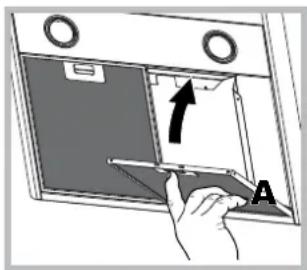

A Yağ filtresi, yemek pişirme

sırasında ortaya çıkan yağ

parçacıklarını tutar; aşındırıcı olmayan bir deterjan kullanılarak elle veya düşük

sıcaklıkta kısa bir bulaşık makinesi programında ayda en az bir kez yıkanmalıdır.

Yağ filtresini çıkarmak için

yaylı kolu çekin. Bulaşık

makinesinde yıkandığı takdirde metal filtrenin rengi

değişebilir, ancak bu durum fi ltre performansını etkilemez.

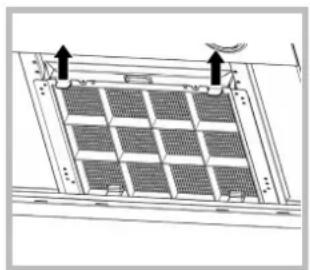

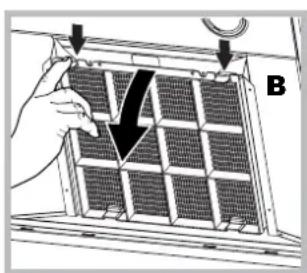

Karbon fi ltresine bakım uygulanması (B)

Karbon fi ltresi, yemek pişirme sırasında çı kan istenmeyen kokuları tutar. Filtre, yağ fi ltresinin kullanılma sıklığına ve

yemek pişirme alışkanlığına bağlı olarak belli bir süre sonra

dolar (doyuma ulaşır). Filtre kartuşu en az yirmi ayda bir yenisiyle değiştirilmelidir. Bu fi ltre YIKANAMAZ ve TEKRAR KULLANILAMAZ B Sökme: Bunu davlumbaza sabitleyen öndeki iki kola bastı rarak aktif karbon fi ltresini kaldırınız.

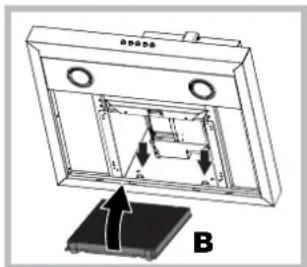

B Takma: Aktif karbon fi ltresini davlumbazın küçük metal dilleri üzerine önce arkadan, daha sonra iki kola bastırarak önden takınız.62

TR Ampullerin değiştirilmesi

Ünitenin fi şini çekin ve yağ fi ltresini çıkarın.

Dikkat! Dokunmadan önce ampullerin soğuk olduğundan

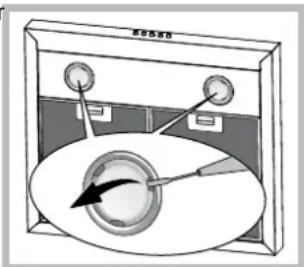

1. Düz uçlu küçük bir

tornavida vb. ile bastırıp

dışarı iterek koruyucuyu

2. Arızalı ampulü değiştirin.

Sadece aynı tipte ampuller

kullanın (detaylı bilgi için,

aşağıdaki kılavuzda verilen

teknik verilere bakın).

3. Koruyucuyu tekrar takın

(içeri doğru bastırın).

Lambaların değiştirilmesi LED

Davlumbaz, LED teknolojili bir aydınlatma sistemiyle

donatılmıştır. LED lambalar konvansiyonel lambalara göre

daha uzun hizmet ömrü, daha iyi aydınlatma ve daha az

elektrik sarfi yatı sunar. Bunların değiştirilmesi için lütfen

Teknik Destek Servisine başvurun.

Elektrik kablosu hasar görmüşse, olası risklerin önlenmesi

için sadece üretici veya yetkili teknik servis tarafından

ISKARTAYA ÇIKARMA Bu cihaz, 2012/19/EC Atık Elektrikli ve Elektronik Ekipman

(WEEE) direktifi ne uygun olarak işaretlenmiştir. Üniteyi

doğru bir şekilde ıskartaya çıkaran bir kullanıcı, çevrenin ve

halka sağlığının korunmasına katkıda bulunmuş olacaktır.

AEEE Yönetmeliğine uygundur

Ürün veya ürünle verilen dokümanlar üzerinde bulunan

sembolü, ürünün sıradan bir evsel atık olarak

değerlendirilmemesi, elektrikli ve elektronik ekipmanlar

için atık toplama hizmeti sunan bir tesise teslim edilmesi

gerektiğini ifade etmektedir. Ürünü, atık imhası konusundaki

yerel yönetmeliklere uygun bir şekilde elden çıkarın.

Bu ürünün elleçlenmesi, geri kazanılması veya geri

dönüştürülmesi hakkında detaylı bilgi almak için, yerel

makamlara, evsel atık imha hizmeti sunan tesislere veya

ürünü aldığını yetkili satıcıya danışın.

Kullanım sırasında herhangi bir sorun yaşamanız halinde,

Teknik Servis'e başvurmadan önce aşağıdaki basit

Davlumbaz hiç çalışmıyorsa:

Şunları kontrol edin:

• üniteye güç verildiğini.

• bir hızı seçimi yapıldığını.

Davlumbaz verimli çalışmıyorsa:

Şunları kontrol edin:

• seçili motor hızının ortaya çıkan duman ve buhar miktarını

işleyebilecek kapasitede olduğunu.

• mutfağın, ünitenin hava çekebileceği şekilde yeterince

• karbon fi ltresinin sağlam olduğunu (fi ltreli modelde).

Davlumbaz normal çalışma sırasında kapanıyorsa

Şunları kontrol edin:

• üniteye güç verildiğini.

• devre kesicinin tetiklenmediğini.

Arızalı çalışma halinde, Teknik Servis'e başvurmadan önce

makinenin fi şini çekin ve 5 saniye bekledikten sonra tekrar

takın. Arıza devam ederse Teknik Servis'e başvurun.

* Sadece bazı modellerde mevcut63
