Typ produktu	Vonkajšie solárne svetlo s pohybovým senzorom
Značka	Brennenstuhl
Model	SOL SV0805 P2
Kategória	Vonkajšie osvetlenie
Napájanie	Solárny panel + Ni-MH akumulátor 3 x 1,2 V / 2200 mAh
Typ ochrany	IP44
Uhol sledovania	180° horizontálne
Dosah detektora	max. 10 metrov
Nastaviteľná doba osvetlenia	od približne 10 sekúnd do 1 minúty
Citlivosť odozvy	nastaviteľná od denného svetla po tmu
Počet LED	8 x 0,5 W
Rozmery solárneho modulu	220 x 190 mm
Okolitá teplota	-15 °C až +45 °C
Prvé nabitie	až 4 dni priamym slnečným svetlom, vypínač v polohe OFF
Odporúčaná montáž	Orientácia na juh, sklon 30-40°, vyhnúť sa tieňovaniu
Čistenie	Vlhká handrička, bez chemikálií alebo abrazív
Skladovanie	Vypínač OFF, vystavenie svetlu, úplné nabitie každé 4 mesiace
Výmena akumulátora	Otvorte jednotku, dodržte polaritu, použite 1,2 V Ni-MH AA
Bezpečnosť	Nepoužívať iný solárny modul, skontrolovať stav kábla
Obsah balenia	Podpera solárneho panelu, spojovací kábel, skrutky (5x), solárny modul, hlavná jednotka, LED jednotka, pohybový senzor

Často kladené otázky - SOL SV0805 P2 BRENNENSTUHL

Ako prvýkrát nabiť svetlo?

Umiestnite solárny modul na priame slnko s vypínačom v polohe OFF. Nabíjanie môže trvať až 4 dni pred prvým použitím.

Kam nainštalovať solárny modul?

Nasmerujte ho na juh so sklonom 30-40°. Vyhnite sa akémukoľvek tieňovaniu pre maximálne slnečné žiarenie.

Ako nastaviť dobu osvetlenia?

Použite regulátor TIME: otočením na (+) zvýšite (až 1 min) alebo na (-) znížite (približne 10 s).

Ako nastaviť citlivosť detektora?

Regulátor LUX umožňuje zvoliť prah osvetlenia: poloha 'slnko' pre deň a noc, poloha 'mesiac' len pre noc.

Čo robiť, ak sa svetlo v noci nerozsvieti napriek pohybu?

Skontrolujte, či je vypínač v polohe ON, regulátor LUX nie je príliš nastavený na deň, detektor je správne nasmerovaný a akumulátor je dostatočne nabitý (nabíjajte 3-4 dni v polohe OFF).

Svetlo sa rozsvecuje počas dňa, čo robiť?

Uistite sa, že regulátor LUX nie je nastavený príliš ďaleko smerom k polohe 'slnko'. Nastavte ho smerom k polohe 'mesiac' pre nočnú prevádzku.

Ako vymeniť akumulátor?

Prepínač dajte do polohy OFF a odpojte solárny modul. Otvorte kryt, vyberte staré akumulátory a vložte nové 1,2 V Ni-MH AA pri dodržaní polarity.

Ako čistiť svetlo?

Očistite detektor a solárny modul vlhkou handričkou. Nepoužívajte chemikálie ani abrazíva.

Ako skladovať svetlo v zime?

Prepínač dajte do polohy OFF a umiestnite na miesto, ktoré dostáva svetlo (slnko alebo okolité). Úplne nabite každé 4 mesiace.

Aký je dosah pohybového senzora?

Maximálny dosah je 10 metrov s uhlom sledovania 180° horizontálne, v závislosti od výšky montáže.

NÁVOD NA OBSLUHU SOL SV0805 P2 BRENNENSTUHL

Ekologické skody zpúsobené nesprávnou likvidaci bateriá a akumulatorú!

Baterie a akumulatory nepatii k domovnimu opadu. Muzou obsahovat tezke kovy a podlehaji manipulaci se zvlastnim oypadem. Odevzdeje proto opotrebované baterie v komunali sberne opadovych surovin.

TELEPITÉSI ES KEZELÉSI UTASITÁS

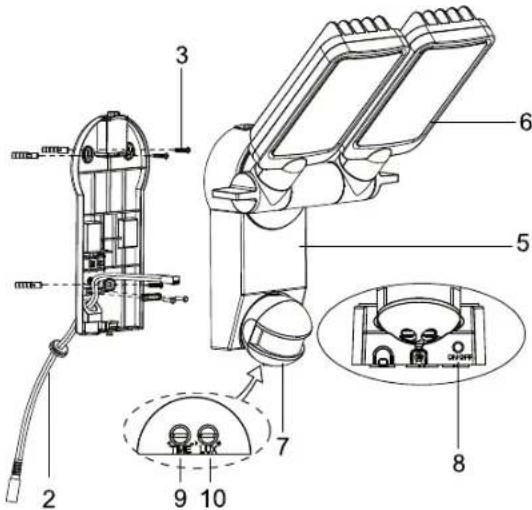

1 Drziak solárneho panelu
2 Spojováčí kabel solárneho panelu
3 Montázne skrutky pre solárny modul a hlavnaj Jednotky (5x)
4 Solarny modul
5 Hlavna Jednotka
6 Jednotka LED
7 Hlasic pohybu
8 Vypinač ON / OFF
9 Regulator doby svietenia
10 Regulator reaknej citlivosti

PRVÉ NABITIE SOLÁRNEJ LAMPY

Skór, nez spustite solarnu lampu po prvy raz do prevadzky, musite jus najskó rabit pomocou solarneho modulu.

Vypinač ON / OFF na hlavněj Jednotke sa musí nachádžat v polohe OFF. Umiestnite solárny modul na miesto, kde bude vystavený co možno majdlhsie priamenu slnečnému ziareniu. Rešpektujte tiežPokyny k vchodným miestam montáze uvedene v nasledujúcej kapitole.

Vždy podla ročného obdobia, počasia a polohy solárného modulu moze trvať nabijanie až do 4 dni, kým budete môct spustit lampu do prevadzky.

VHODNÉ MONTAZNE MIESTA PRE SOLÁRNU LAMPU A SOLÁRNY MODUL

Hlavná Jednotka:

Hlavna jegnotka obsahuje lampu, hlasic pohybu a akumulator. Myslite pri montaizi hlavnej jegnotky na to, ze kontrolny rozsah hlasic pohybu je vzdy podla vysky montaze max. 180^ pri dosahu max. 10 metrov.

Pri montázi na stabilíny podklad, akó su napr. múry, používajte skrutky prilozěné v balíku (pol. 3 zo zoznamu suciastok). V závislosti od podkladu musite používat vchodné skrutky a hmoždinky.

Montáz:

• Uvolhite skrutku (obrazok 1) drziaka na stenu
  Stlačte tlacidlo na odblokovanie na hornej strane (obrázok 2) a otvorte teleso potiahnutim za lamelu držiaka na stenu
  Dávajte pozor, aby sa pri vrtani montážnych otvorov do steny alebo upevnovi skrutiek neposkodili ziadne existujúce káble alebo rozvody

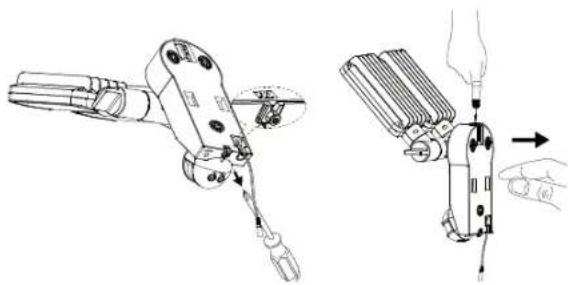

Obrazok1 Obrazok2

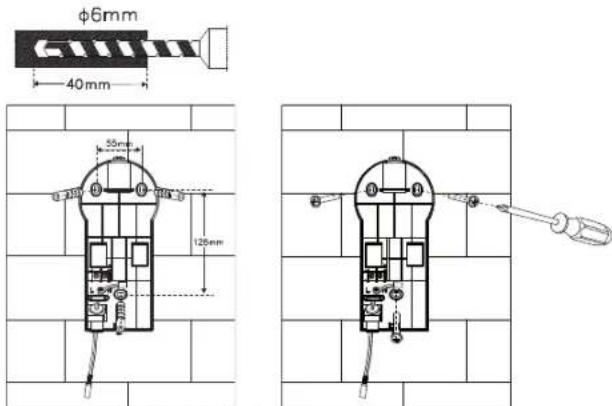

Obrazok 3 Obrazok 4

Obrazok 5

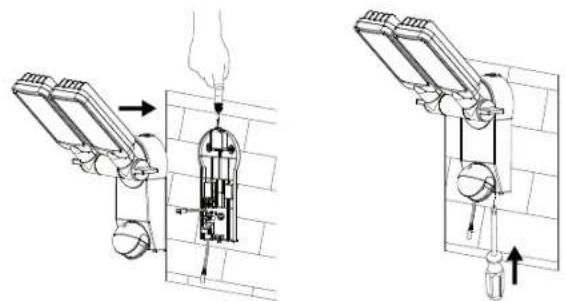

Obrazok6 Obrazok7

Solarny modul:

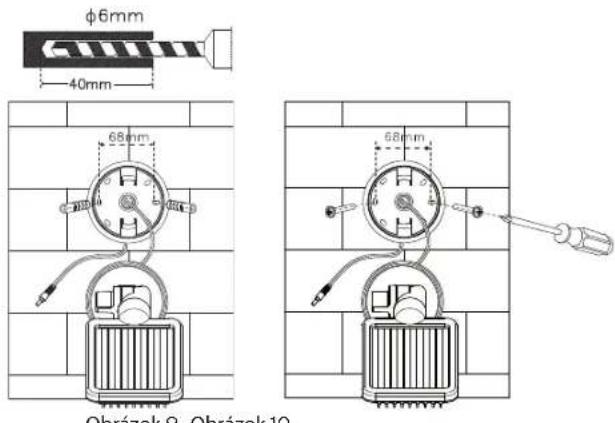

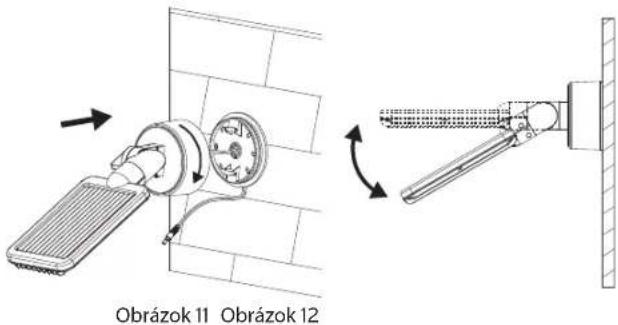

Solarny modul je hlavnym zdrojom prudu solarnej lampy. Meni slencne svetlo na elektricky prud a nabija akumulator. Myslite pri monta zi solarheo modulu na to, ze solarna bunka potrebuje Pokial mozno PRIAME SLNECNE SVETLO.Cim dlhse je solarna bunka vystavena slecnemu ziareniu, o to dlhse maybe lit lampa v prevadzke. Solarny modul by mal podla moznosti smerovat na juh, aby bol vystaveny priamenu slecnemu ziareniu. Zabrante akemukolvek zatieneni.V Strednej Europe odporucame uhol sklonu cca 30^ az 40^ . Pouzite skrutky prilozene v baliku (pol. 3 zo zoznamu suciastok), aby ste namontovali solarny modul na pevn'y podklad alebo mur. V zavislosti od podkladu musite pouzivat vchodne skrutky a hmozdinky.

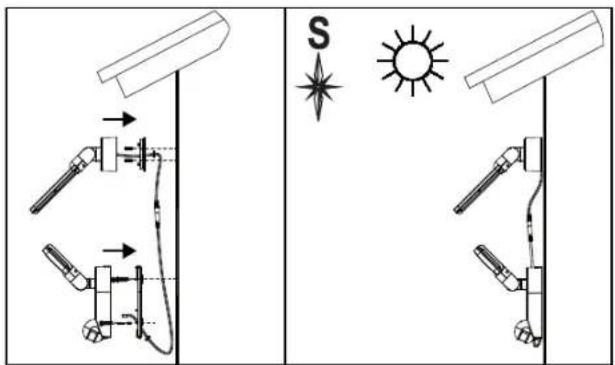

Obrazok 8

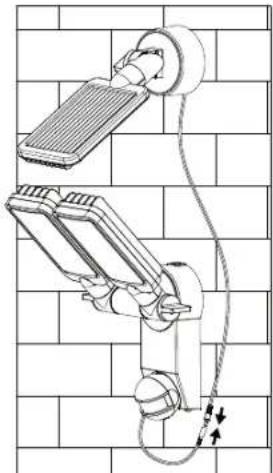

Potom presunte kabel zo solarnej bunky k hlavnjej Jednotke a spojte kabel hlavnjej Jednotky a solarnej bunky pomocou zastrcky a zasuvky.

NASTAVENIE A SPUSTENIE DO PREVÁDZKY

Po uspesnej instalacii solarnej lampy mozete nastavit pristroj pomocou niekolkych jegnoduchych krokov.

Dolezite:

Ubezpečte sa, ze solárna lampa bola nabità tak, ako je to popisané v kapitole „Prné nabitie solárnej lampy" este predtym, než zapnete solárnu lampu.

Na hlavnej Jednotke sa nachadza vypinač s dvomi moznostami nastavenia:

ON: Poloha pre prevadzku s hlasičom pohybu.

OFF: Vypina funkciu hlasiča pohybu / LED lampy. Poloha pre nabijanie.

Nastavenie hlasiča pohybu

Prepnite vypina cpo dosiahnuti zakladneho nabitia do polohy ON. Nasmerujte hlasic pohbytu tym smerom, odkial chcete zanamenavat' pohby. Nastavte regulator na zadnej strane hlasic pohbyuna "Minimum" (-) a regulator LUX do polohy svetla (). Skontrolujte rozsah zaznamenavania pohbytu tak, ze pomaly prejdete po celej kontrolovanej oblasti. Pokial nebude solarna lampa fungovat podla vasich predstav, musite prisposobit nastavenie smeru hlasic pohbyu.

Na hlasici pohybu sa nachadzaju dva regulaory:

(TIME) = doba svietenia: Dobu, poças kotrej; zostane lampa po identifikaci pohybu zapnuta, mozte nastavit v casovom intervale od cca 10 sekund az po 1 minuto. Otacajte regulatorom TIME v

smere (+),aby ste zvy'sili dobu svietenia, alebo v smere (-),aby ste znizili dobu svietenia.

Pozor: Nastavená doba začne fungovat' po aktivácii hlásíča pohybu.
S kázdou nasledujúćou identifikaciou pohybu začne tento Časový interval od začiatku.

/ (LUX) = reakcnacitlivost: Pomocou regulatora LUX sa da nastavit okolita svetlost, pri ktorej sa bude pristroj prevadzkovat. Zabrinite tak tomu, aby zacala lampa svieti pri demnom svete.V polohe (s) sa bude zapinat lampa cz de n a v noci, zatalcoV polohe (c) sa bude zapinat iba v noci. Pomocou regulatora LUX mozete nastavit pozadovanu intenzitu svetla, s ktorou sa bude prevadzkovat va sa Jednotka.

VYMENA AKUMULATOROV

Pozor: Ak menite akumulator, musi byt prepnuty vypinač svetelnej Jednotky v polohe OFF a zástréka solárneho modulu vytahnutá z hlavnej Jednotky. Na yvymenu akumulatorov otvorte teleso hlavnej Jednotky tak, áko je to popisané v kapitole „Hlavna jednotka“ na obrázku 1 a 2. Odstránte akumáryz držiaka a vyměnte ich za nové akumátry. Pokial je to moźne, nabite najskór akumátrybeznou obchodnou nabijackou pre akumátryl 1,2 V AA Ni-MH. Ak nie je moźne nabitie prostrednictvom nabijacky, precítaje si kapitolu „PRVE NABITIE SOLÁRNEJ LAMPY".

Poskladajte opat pristroj v opacnom poradi.

Pozor: Rešpektujte pri vkladani akumulátorov bezpodmienečne správnu polaritu. Pristroj a akumúlátry by sa mohli pri nesprávnéj polarite poškodit.

VSEOBECNE BEZPECNOSTN EPOKNY

1. Nepouživajte iny nez dodávany solárny modul. Použivanie iného solárneho modulu by mohlo viest k zraneniam alebo poškodeniu lampy a zániku naroku na záruku.
2. Ulozte kabel tak, aby bol bezpečne upevnený a nemohol predstavovatžiadne nebezpečenstvo (napr. nebezpečenstvo zakopnutia). Ak je kabel poskodený alebo defektny, nemožete dalej použivaš solánu lampu.

CISTENIE

Udrziavajte hlasic pohybu bez prachu a usadenin necistoty tak, ze ho prilezitostne pouiterate navlchenou handrickou. Nepouzivajte na cistenie pristoja ziadne chemikalie alebo drhnuce prostriedky. Okrem toto sa musite ubezpecit, ze sa solarny modul udrziava neustale bez necistot a usadenin. Zneistena solarna bunka nedokaze uplne nabit akumulator. Mohlo by to viest k predcasnej amortizacii akumulatora a nepovolenym funkciam pristoja.

SKLADOVANIE

Dodržiavajte tieto kroky, ak chcete uskladnit lampu na viac než dva alebo tri dni v dome tak, aby ste zabrani põskodeniu baterie:

1.Prepnite vypina do polohy OFF.
2. Uskladnite lampu a solarny modul tam, kde sa každý deñ dostanú na slnečné alebo deren svetlo. Akumulator potrebujé svetlo, aby si zachoval nability stav počas skladovania.
3. Pocas dlhsieho uskladnenia musite kaźdé styri mesiace uplnenabit jednotku. Aby ste zachovali plnu vykonnost pristroja, neskladujte ho dlhsie obdobie.

PREVÁDZKOVÉ PORUCHY

(PORUCHA / PRICINA ODSTRÁNENIE)

Lampa sa nezapina pri pohyboch v kontrolovanej oblasti.

Możné riesenia:

Ubezpecte sa, ze:

-Vypinač sa nachadza v polohe „ON".
- Regulator LUX nie je nastavený prilíš dalekov smere (C).
-Hlasic pohybu je nastaveny tak,aby sa dali identifikovat pohyby.
- Solárna bunka je nastavená tak, aby dostávala cz deč co možno rajviac slněćného svetla.
- Nabitie akumulatorov nie je prilis nizke (nabijat poças 3-4 slnechnych dni, s vypinacom v polohe OFF).

Lampa sa zapina pocas dna.

Możné riesenia:

Ubezpecte sa, ze regulator LUX nie je nastaveny priliš daleko v smere ( ).

Pre dalsie informacia vam odporucame oblast Servis/FAQ na nasej internetovej stranke www.brennenstuhl.com.

TECHNICKÉ UDAJE:

Akumulátor:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44,

SOL SV0805 P2 IP44, SOL LV0805 P2 IP44:

3 x 1,2 V / 2200 mAh Ni-MH nabijacie baterie

Podla Europskej smernice 2012/19/EU o starych elektrickych a elektronickych pristrochod sa musia zbierat opotrebované elektraspotrebice zvlast a odviezt na ekologicku recyklaciu. O moznostiach likvidacie starych pristrochod sa mozete informovat na svojom obecnom alebo mestskom urade.

Ekologické skody spósobené nesprávnou likvidáciou akumulátorov!

Baterie a akumulatory nepatria do domoveho opadu. Mozu obsahovat tazke kovy a podliehaju manipulacii so zvlastnym opadom.

Oodovzdajte preto opotrebované baterie v komunalnej zberni opadovych surovin.
