SOL SV0805 P2 - Apgaismojums BRENNENSTUHL - Bezmaksas lietošanas instrukcija

Produkta veids	Āra saules lampa ar kustības sensoru
Zīmols	Brennenstuhl
Modelis	SOL SV0805 P2
Kategorija	Āra apgaismojums
Barošana	Saules panelis + Ni-MH akumulators 3 x 1,2 V / 2200 mAh
Aizsardzības veids	IP44
Uzraudzības leņķis	180° horizontāli
Detektora darbības rādiuss	maks. 10 metri
Regulējams apgaismojuma ilgums	no aptuveni 10 sekundēm līdz 1 minūtei
Reakcijas jutība	regulējama no dienasgaismas līdz tumsai
LED skaits	8 x 0,5 W
Saules moduļa izmēri	220 x 190 mm
Apkārtējās vides temperatūra	-15 °C līdz +45 °C
Pirmā uzlāde	līdz 4 dienām tiešā saules gaismā, slēdzis izslēgts (OFF)
Ieteicamā uzstādīšana	Orientēt uz dienvidiem, slīpums 30-40°, izvairīties no ēnas
Tīrīšana	Mitra drāna, bez ķīmiskām vielām vai abrazīviem līdzekļiem
Uzglabāšana	Slēdzis izslēgts (OFF), pakļaušana gaismai, pilna uzlāde ik pēc 4 mēnešiem
Akumulatora nomaiņa	Atvērt ierīci, ievērot polaritāti, izmantot 1,2 V Ni-MH AA
Drošība	Neizmantot citu saules moduli, pārbaudīt kabeļa stāvokli
Iepakojuma saturs	Saules paneļa balsts, savienojuma kabelis, skrūves (5x), saules modulis, galvenā ierīce, LED bloks, kustības detektors

Bieži uzdotie jautājumi - SOL SV0805 P2 BRENNENSTUHL

Kā pirmo reizi uzlādēt lampu?

Novietojiet saules moduli tiešā saules gaismā ar slēdzi izslēgtā stāvoklī (OFF). Uzlāde var ilgt līdz 4 dienām pirms pirmās lietošanas.

Kur uzstādīt saules moduli?

Orientējiet to uz dienvidiem ar 30-40° slīpumu. Izvairieties no ēnas, lai nodrošinātu maksimālu saules gaismu.

Kā regulēt apgaismojuma ilgumu?

Izmantojiet TIME regulatoru: pagrieziet uz (+) lai palielinātu (līdz 1 min), vai uz (-) lai samazinātu (apmēram 10 s).

Kā regulēt detektora jutību?

LUX regulators ļauj izvēlēties gaismas līmeņa slieksni: 'saules' pozīcija dienai un naktij, 'mēness' pozīcija tikai naktij.

Ko darīt, ja lampa naktī neiedegas, neskatoties uz kustību?

Pārbaudiet, vai slēdzis ir ieslēgts (ON), vai LUX regulators nav pārāk iestatīts uz dienas režīmu, vai detektors ir pareizi orientēts un vai akumulators ir pietiekami uzlādēts (uzlādējiet 3-4 dienas ar izslēgtu slēdzi).

Lampa iedegas dienas gaišajā laikā, ko darīt?

Pārliecinieties, ka LUX regulators nav pārāk tālu iestatīts uz 'saules' pozīciju. Iestatiet to uz 'mēness' pozīciju, lai darbotos tikai naktī.

Kā nomainīt akumulatoru?

Izslēdziet slēdzi (OFF) un atvienojiet saules moduli. Atveriet korpusu, izņemiet vecos akumulatorus un ievietojiet jaunus 1,2 V Ni-MH AA, ievērojot polaritāti.

Kā tīrīt lampu?

Notīriet detektoru un saules moduli ar mitru drānu. Neizmantojiet ķīmiskas vielas vai abrazīvus līdzekļus.

Kā uzglabāt lampu ziemā?

Iestatiet slēdzi uz OFF un novietojiet to vietā, kas saņem gaismu (saules vai apkārtējo). Pilnībā uzlādējiet ik pēc 4 mēnešiem.

Kāds ir kustības detektora darbības rādiuss?

Maksimālais rādiuss ir 10 metri ar uzraudzības leņķi 180° horizontāli, atkarībā no uzstādīšanas augstuma.

LIETOŠANAS INSTRUKCIJA SOL SV0805 P2 BRENNENSTUHL

Pateicamies, ka iegadajaties so raizjumu.

Pirms razojuma lietosanas pirmo reizi, iepazistieties ar to. Uzmanigi izlasiert turpmako lietosanas instrukciju un drosihas noradijumus. Lietojiet ierici tikai ta, ka aprakstits instrukcija un tikai noraditajam merkim.

Saglabajiet so lietosanas instrukciju. Ja ierie ciek tiek nodota tresajam personam, dodiet lidzi ari visus dokumentus.

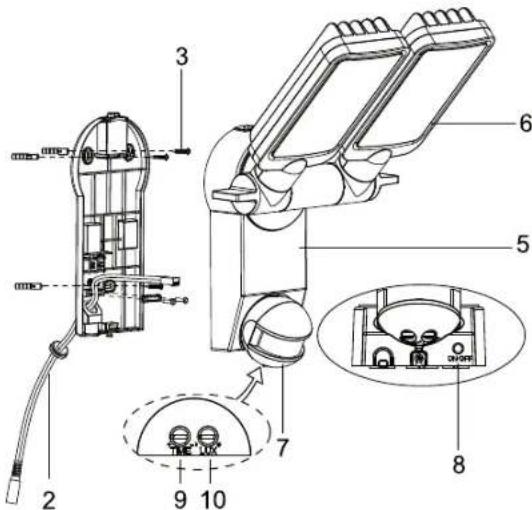

DALU SARAKSTS

1 Saules bateriju panela turtejojs
2 Saules bateriju panela pievienosanas vads
3 Saules bateriju modula montaas skruves un galvena bloka montaas skruves (5 gab.)
4 Saules bateriju modulis
5 G alvenais bloks
6LED"bloks
7 Kustibas detektors
8"ON"/OFF"sledzis
9 Gaismas spidesanas ilguma regulators
10 Reageesan jutiguma regulators

SAULES GAISMEKLA PIRMREIZEJA UZLÄDE

Pirms saules gaismekla lietoanas sakuma ta vispirms jauzlade, izmantojot saules bateriju moduli.

Pievienojiet saules bateriju modula vadu galvenajam blokom. Galvena bloka, ON",OFF" sledzim jabut noreguletam uz,OFF". Novietojiet saules bateriju moduli tada vieta, kur tas pec iespejas ilgaku laiku atrastos tiesu saules staru iedaribba. leverojiet ari nakamas nodulas noradijumus par piemerotam montazas vietam. Atkaribna no gadalaika, nokrisniem un saules bateriju modula novietojuma, uzlade var ilgt lidz pat 4 dienam, pirms varesiet akt gaismekla lietoansu.

SAULES GAISEMKLIM UN SAULES BATERIJU MODULIM PIEMEROTAS MONTAZAS VIETAS

Galvenaisbloks:

Galvenais blocs sastav no gaismekla, kustibas detektora un akumulatoriem. Veicot galvena bloka montazu, padomajiet par to, ka kustibas detektora kontroles sekctors, atkaribno montazas augstuma, sasniedz maks. 180^ un ta maks. sniedzamibas zona ir 10 metri. Ja montaza paredzama uz stabila pamata, piem., mura, izmantojiet iesainojuma atrodamas skruves (3. poz.dalu saraksta). Atkaribno pamata, jalieto piemerotas skruves vai dibeli.

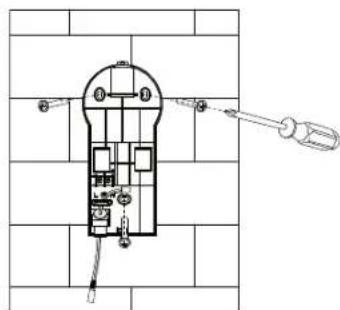

Montaza:

• Atskruvejiet sienas turetaja skruvi (1. attels).
  Nospiediet augspuse (2. attels) izvietoto atblokeesan pogu un atveriet korpusu, Pavelkot aiz sienas turetaj amelites.
• Sekojiet, lai urbjot montazas caurumus siena vai stingri pievelkot skruves, netiku bojati siena esosie kabeli vai vadi.

1 attels 2 attels

3 attels 4 attels

5 attels

6 attels 7 attels

11 attels 12 attels

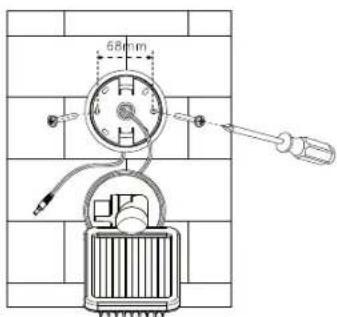

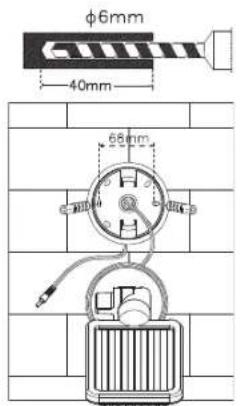

Saules bateriju modulis:

Saules bateriju modulis ir saules gaismekla galvenais barosanas avots. Taja saules gaisma tiek parveidota strava, kas uzade akumulatoru. Veicot saules bateriju modula montazu, padomajiet par to, ka saules baterijas elementam pec iespejas nepiecesama TIESA SAULES GAIEMA. Jo ilgak saules baterijas elements atradisies tiesos saules staros, jo ilgak vares darboties gaismeklis. Saules bateriju modulim pec iespejas vajadzetu but verstam dienvidu virziena, lai butu nodrosinata tieja saules starojuma piekluve. Jebkada veida noenosana nav piiaujama. Centraleiropa ietelems novietojums apm. 30^ lidz 40^ sasveruma lenki. Saules bateriju modula montazai uz cita pamata, piem., mura, izmantojet lesainojumapievientas skruves (3. poz.dalu saraksta). Atkaribn no pamata, jalieto piemerotas skruves vai dibeli.

8 attels

9 attels 10 attels

Tagad saules bateriju elementa vadu pievienojiet galvenajam blokam un, izmantojot kontaktdaksu un ieliktni, savienojiet galvenabloka vadun saules baterijas elementu.

IESTATISANA UN LIETOSANAS UZSAKSANA

Pec saules gaismekla veiksmigas instalacijas, izpildot dazas vienkarsas daribas, varat veikt ierices iestatisanu.

Svarigi:

Pirms gaismekla ieslegsanas parrliecinieties, ka saules gaismeklis ir uzladets ka aprakstits nodaj „Saules gaismekla pirmreizej uzlate".

Uz galvena bloka atrodas sledzis ar divam iestatisanas iespejam: ON: stavoklis lietošanai ar kustibas detektoru.

OFF: izsledz kustibas detektora / LED gaismekja funkciju. Uzlades stavoklis.

Kustibas detektora iestatisana

Pec veiktas pamatuzlades parvietojet slezdi stavokli "ON". Pagrieziet kustibas detektoru taja virziä, kur nepiecesams identificet kustibu. Noregulejiet kustibas detectora aizmugure esoso regulatoru uz minimumu (-), bet LUX" regulatoru pozicij gais". Veiciet uztversanas zonas pa baraudi, leni parvietojoties pa kontrolejamo teritoriju. Ja saules gaismeklis neiedegas ka velaties, ir japielago kustibas detectora novietojuma virziens.

Uz kustibas detektora atrodas divi regulatori:

(TIME) = gaismas degsanas ilgums: laiku, cik ilgi gaismeklis degs péc kustibas identificesanas, varat noregulét no apm. 10 sekundém lidz 1 minutei. Grieziet regulatoru „TIME" (+) virziena, ja velaties

pagarinat gaismekla degsanas ilgumu vai attiecigi (-) virziena, lai saisinatu gaismekla degsanas ilgumu.

Uzmanibu: iestatitais laiks sakas pec kustibas detektora noreaesanas. Identificejot katru turpmako kustibu, sis laiks sakas no jauna.

/ (LUX) = eagesanas jutigums: ar "LUX" regulatoru iespjams iestatit apkartnes gaismas spozumu, kada ierieicei jasak darboties. Ta rezultata tiek noversta iespeja, ka gaismeklis sak spidet dienas gaisma. Stavokli (g) gaismeklis ieslegsies dena un nakti, bet, atrodoties stavokli (t), tas ieslegsies tikai nakti. Velamo giasmas intensati, kada ieriecei jasak darboties, varat iestatit ar "LUX" regulatoru.

AKUMULATORA NOMAINA

Uzmanibu: akumulatora mainas laikagaismekla bloka sledzim jabut noreguletam uz,OFF", bet saules bateriju modula kontaktdak-sai jabut atvienotai no galvena bloka. Lai nomainitu akumulatoru, atveriet galvena bloka korpusu kaapraktits nodala Galvenais blocs" un paradits 1. un 2. attela. Iznemiet akumulatorus no turetaja un ievietojiet icerie jaunus akumulatorus. Ja iespejams, ieprieks uzadejiet akumulatorus, izmantojoj parastu, tirdznicibna operkamu lidetaju, kas paredzets 1,2 V AA Ni-MH akumulatoru uzadeşanai. Ja uzadeşana ar lidetajnu nav iespejama, sekojiet noradijumiem nodajSAULES GAISMEKLA PIRMREIZEJA UZLÄDE". Ierices saliksana veicama apgrieztacseibä.

Uzmanibu: ievietojot akumulatorus, obligati ieverojiet pareizu polaritati. Ja polaritate bus nepareiza, varat sabojat ierici un akumulatorus.

VISPAREJIE DROSBAS NORADJUMI

1. Neliotojiet citrus saules bateriju modulus - tikai komplekta piegadato. Citu saules bateriju modlu lietosana var radit traumas cilvekiem vai sabojat gaismekli. Lidz ar to Jus zaudesiet tiesibas uz garantiju.

2. Instalejiet vadu ta, lai tas butu dresti piestiprinats un neraditu riskus (piem., paklupsanas risku). Nelietojiet gaismekli, ja ta vads ir bojats vai tam konstateti defekti.

TIRISHANA

Jaraugas, lai kustibas detektors vienmberutu tirs - lai uz ta nebutu puteklu un nogulsnu, tadel laiku pa laikam noslaukiet to ar mitru lupatiu. Ierices tirisanai nelietojiet kimikalijas vai abrazivus lidzeklus. Sekojiet, lai saules bateriju modulis vienm er tirs, lai uz ta neatrodas putekli un nogulsnes. Ja saules baterijas elements bus netirs, akumulators nevares pilnigi uzladeties. Tas var novest pie akumulatoru priekslaicigas nolietosanas, un erieice vairs nespes uzticami darboties.

UZGLABASANA

Ja velaties savu gaismeklidivas vai tris dienas uzglabat majas, nesabojajot ierices bateriju, ieverojet turpmak aprakstitos solus:

1. Noregulejiet slezdi stavokli "OFF".
2. Glabajiet gaismekli un saules baterijas moduli tur, kur tas katru dienu var uznemt saules gaismu vai gaismu no telpas. Akumulatoram nepiecesama gaisma, lai glabasanas laikauzturetu uzlades limeni.
3. Ja paredzama ilgstoša glabāsana, bloks pilnība jauzlāde ik pēc 4 mēnešiem. Lai saglabātu maksimalu darbspeju, neglabājiet to loti ilgu laiku bez lietošanas.

DARBIBAS TRAUCEJUMI (TRAUCEJUMS / IEMESLS PALIDZIBA)

Kontroles zona notiek kustiba, bet gaismeklis neiesledzas.

-Sledzis atrodas pozicij"ON".
LUX" regulators nav noregulets pärak talu (C) virziena.
Kustibas detektors ir iestatis tā, ka ir iespejama kustibas identificēsana.
- Saules baterijas elements ir novietots ta, ka tas dienas laikā uznem iespējami daudz tiejas saules gaismas.
- Akumulatora uzlades limenis nav parak zems (akumulators jalade 3-4 saulainu dienu garuma, sledzim atrodoties stavokli "OFF").

Gaismeklis iesledzas dienas laika.

lespējamais risinājums:

Pärliecinieties, ka "LUX" regulators nav noregulës par talu ( ) virziena.

Plasaku informaciju ieteicams iegut sadala "Service/FAQ's" musmajas lapa: www.brennenstuhl.com.

TEHNISKIE DATI:

Akumulatori:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44,

SOL SV0805 P2 IP44, SOL LV0805 P2 IP44:

3× 1,2V / 2200mAh Ni-MHladegjamabaterijas

Apkārējā temperatura: -15°C +45°C

UTILIZACUA

Elektroiekartas jautilze, saudzejot dibu! Neizmetiet nolletotas elektroierces kopar parastiem sadzives atkritumiem.

Atbilstosi Eiropas Direktivai 2012/19/ES par elektrisko un elektronisko ieriču atkritumiem, nolietotás ekartas jasavac atseviski un janogadā或其他izejai pärstradei videi draudzigā veidā.

Par nolietotas ieriusesutilizacijasiespejam jautajiet sava pagasta vai pilsetas pa'svaldbia.

Nepareizi utilisejot baterijas un akumulatorus, jus radat apdraedejumu apkartejai videi!

Baterijas un akumulatorus nedrikst izmest kopar parastiem sadzives atkritumiem. Tie var saturet bistamus smagos metalus un ir janodod pärstradei ka bistamie atkritumi. Tadel izlietotas baterijas vienmer nododiet specializetajas savaksanas vietas.
