INSTRUKCJA OBSŁUGI SOL SV0805 P2 BRENNENSTUHL

Dziekujemy za zdecydomanie sie na zakup tego produktu.

Przed Rozpoczeciem uzytkowania produktu nalezy sie z nim zapoznać. W tym celu nalezy uwaznie przyczetyac ponizsza instrukcje obstugi oraz wskazówki bezpieczene stawa. Uradzdenie要去byc uzytkowane tylko zgodnia z niniejsza instrukcja i w podanych obszarach zastosowan. Instrukcje nalezy zachowac. W razinge przykazania uradzdenia osobom trzechim nalezy dołaczyc do niego cala Dokumentacja.

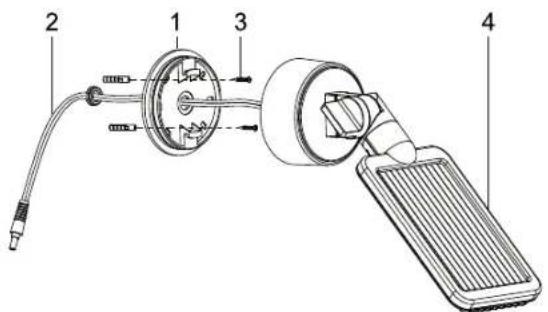

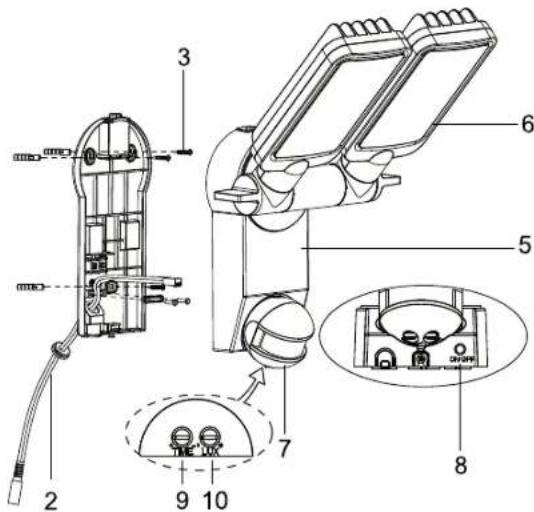

WYKAZCESCI

1 uchwyt panelu solarnego
2 kabel połaczeniowy panelu solarnego
3 s Ruby montaowe modu solarnego i jednostki glownej (5x)
4 modul solarny
5 Jednostka glowna
6 lampa LED
7 czujnik ruchu
8 przyęlacznik ON / OFF
9 regulator czasu swiecenia lampy
10 regulator czułość zaȩczania lampy

PIERWSZE LADOWANIE LAMPY SOLARNEJ

Przed Rozpoczeciem uzytkowania lampy solarnej nalezy ja njaj Pierw naładowac za posrechnictwem modulu solarnego.

W tym celu nalezy połaczyc kabel modulu solarnego z Jednostka glówn.

Przelacznik ON/OFF na Jednostce glownej musi byc ustawionny n OFF.Modul solarny nalezy umiecić w比我jscu,ktore bedzie bezposrednio naslonecznione przyez mozliwie dlugi czas. Ponadn alezy uwzgldenic wskazowki zawarte w kolejnym ustempie, dotyczace moyen odpowiednich do montazu.

W zależnosci od pory roku, pogody i poźycji modulu solarnego, proces ladowania要去 potrwać nawet 4 dni, zanim moziłe wie;będzie Rozpoczȩcie uzytkowania lampy.

MIEJSCAODPOWIEDNIE DO MONTAZU LAMPY SOLARNEJI MODUUSOLARNEG

Jednostka glówna:

Jednostka glówna obejmude lampé, czujnik ruchu oraz akumulator. Podczas montazu jestnostki glównej nalezy pamiętać o tym, ze monitiorowany przy czujnik ruchu obszar obejmude - w zależnosci od wysokosci montaźowej - maks. 180^ przy maks. zasięgu 10 metrow. Do montazu na stabilnym podło, np. murze, nalezy uzyc dołacznych do zestawu szrub (poz. 3 w wykazie czȩsci). W zależnosci od podło nalezy zastosowość odpowiednie szuby i kolarski.

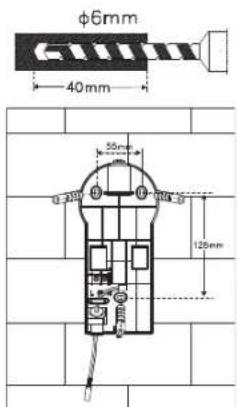

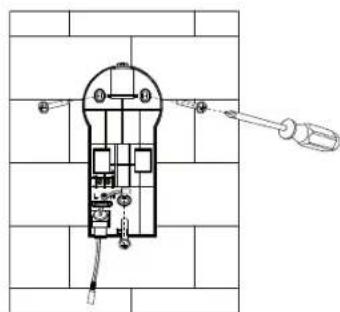

Montaz:

• Odkreci sirube (Iustr. 1) uchwytu sciennego
  Nacisnac przycisk odkobowujacy, ktoy znajduje sie na gorze (ilustr.2), iotworzyc obudowe, pociagajac za uchwycle sciennym
  Zwrocic uwage, aby podczas wiercenia otworow montażowych w scianie lub przykreçania nie uszkodzic ukrtych kabli lub przewodów

Illustr.1 Illustr.2

Illustr. 3 Illustr. 4

Illustr. 5

Illustr. 6 Illustr. 7

Illustr.11 Illustr.12

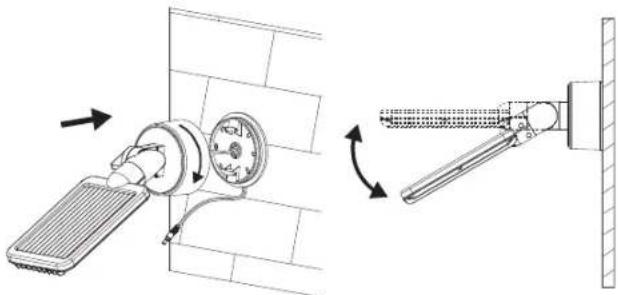

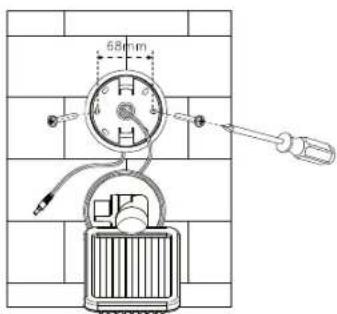

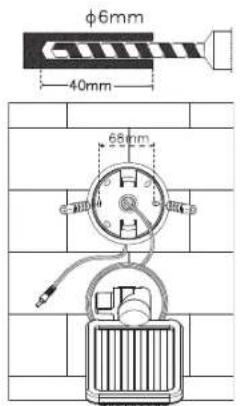

Moduli solarny:

Modu olamny stanow glowne zrodlo zasilania lampy solarnej. Zamienia on swiatlo sloneczne w energie elektryczna i laduje akumulator. Przy montazu modlu solarnego nalezy pamietac o tym, ze ogniwo solarne musi byc w miare mogliwosci BEZPOSREDNIO NASLONECZNIONE. Im dluzej ogniwo solarne wystawione jest na bezposrednie swiatlo sloneczne, tym dluzej lampa moze pracowac. O ile jest to mogliwe, modul solarny powinien byc skierowany na poludnie, tak aby promienie sloneczne padaly na nego bezposrednio. Nalezy unikaç jakiegokolwiek zacienienia. Zalecany w Europie Srodkowej kat nachylenia winosi od ok. 30^ do 40^ . Do zamontowania modlu solarnego na stabilnym podlozu, np. murze, nalezy uzyc dolaczonych do zestawu srb (poz. 3 w wykazie czeci). W zaleznosci od podloza nalezy zastosowac odpowiednie sbruy i kolki.

Illustr. 8

llustr.9 llustr.10

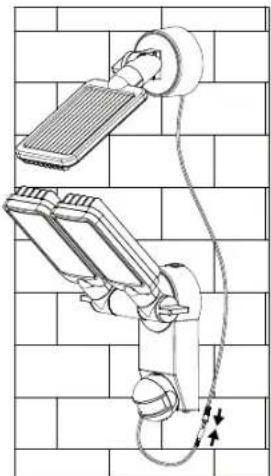

Poprowadzić kabel od ogniwa solarnego do Jednostki glównej i polaczyc kabel Jednostki glównej i ogniwa solarnego ze soba za pomocą wtyczki i gniazda.

USTAWIENIEURUCHOMIENIE

Po zakończonej powodzeniem instalacji lampy solarnej przy za pomocą kilku prostych czynnosci - dokona ustawien urzadzenia.

Wazne:

Przed wlaczeniem lampy solarnej nalezy upewnic sie, ze lampa bya ladowana zgodnie ze wskazowkami zawartymi w ustepie "Pierwsze ladowanie lampy solarnej".

Na Jednostce glównej znajduje sie przyȩćznik z moziwość ustawienia w dwóch poźycjach:

ON: ustawienie, w ktorym lampa pracje z czujnikiem ruchu. OFF: wyłacza funkcję czujnika ruchu / lampy LED. Ustawienie, w ktorym odbywa sie sąadowanie lampy.

Ustawianie czujnika ruchu

Po zakońceniu ludowania podstawowej przystawic przy.§zukcniw po zozopćej ON. Skierowaczujnik ruchu w strone, z kotrej ma wykrywać ruch. Znajduźycy są z tylu czujnika ruchu regulator (Ustawic na „minimum” (-), a regulator LUX przystawic w poźycje „jasno“). Przempowadzić test obszaru objętego dzialaniem czujnika, przechodźac powolni po terenie, tkómy ha myc monitorowy. Jeźeli lampa solarna nie zapala są tak, jakbyśmy sobie tego zyczyli, naleź odpopiewnio skorygówość ustawuminium czujnika ruchu.

Na czujniku ruchu znajduja sie dwa regulatory:

(TIME) = czas swiecenia: Czas, przy czary lampa pozostaje węczone po tym, jak wykryje ruch, można ustawiac w zakresie od ok. 10 sekund do 1 minuty. Przekrecić regulator TIME w strone (+) w celu wydluzenia czasu swiecenia lub w strone (-) celem skrocenia tego czasu.

Uwaga: Czas ten zaczyna byc liczony od momentu wykrycia ruchu przy czujnik. Kazde kolejne wykrycie ruchu powoduje, ze czas zaczyna byc liczony od poczatku.

/ (LUX) = czulosc zalczania lampy: Za pomocag regulatora LUX要不要nustawic jasnosc otoczenia, przy ktorej nastapi uruchomienie lampy. Dzieki temu unikniemy sytuacji, w ktorej lampazacznie swiecioprzy swietle Dziennym. Przy ustawieniu w pozycji () wl czenie lampy nast puje w dzie i w nocy, podczas gdy w pozycji (C) wylacznie w nocy. Za pomocag regulatora LUX要不要ustawic zdane natezenie swiatla, przy ktorym nastepuje uruchomienie lampy.

WYMIANA AKUMULATORA

Uwaga: Podczas wymiany akumulatora przyȩzćznik znejduźamy są na lampie musi byc ustawiony w pozycji OFF, a wyczka moduł so-larnego odźaczone od Jednostki glówne. Aby wymiemic akumulator, naży otworzyc odudowej jestodostki glównej zgodnie z ilustr. 1 i 2 w ustepie "Jednostka glówna". Wyjać akumulatory z uchwytu i wymiemic je na nowe. Jeżeli istnieje takaMZlwość, akumulatory powinno siewczeniaj naładowac, uzywajć do tego celu standardowej ladowarko do baterii 1,2 V AA Ni-MH. Jeżeli nieMZna naładować akumatorów przy uzyciu ladowarki, naży zastosowej są do wskazówek zawartych w ustepie "PIERWSZE LADOWANIE LAMPY SOLARNEJ".

Ponownie zlozyc urzadzenie, postepujac w odwrotnej kolejnosci.

Uwaga: Podczas wiktadania akumulatorów sązy bezwzględnia pamiętć o prawidłowym ułozenia biegunów. W przypadku nieprawidłowego ułozenia biegunów są dojsć do uszkodzenia urzadzenia i akumulatorów.

OGOLNE WSKAZOWKI BEZPIECZENSTWA

1. Nie stosowac innego modulu solarnego niz znajdujacy sie w zestawie. Korzystanie z innego modulu solarnego要去 spowodowac obrazenia ciala lub doprowadzić do uszkodzenia lampy i wygaśniece gwarancji.

2. Kabel nalezy ulozyc w taki sposob, aby byl on dobrze zamocowany i ne stanowil potencjalnego zagrozenia (np.Niebezpieczenstwo potknipecia).Nalezy zaprestac korzystania z lampy solarnej, jejeli kabel jest uszkodzony lub niesprawny.

CZYSZCZENIE

Czujnik ruchu nały czyszcie z pylu i osadów,(PCZECIERAJAC go od czasu do czasu wilgotna sciereczka.Do czyszczenia urzadzenia nie uzywa c chemikaliow ani srodkow szorujczych. Ponadto nały Zwrocić uwage,aby modul solarny byl zawsze wolny od zabrudzeni osadow.Zanieczyszzone ogniwo solarny nie jest wstanie calkowicie naładować akumulatora.Moze to prowadzic do przydwczesné zoźycia akumulatora i spowodawac,ze urzadzenia bedzie zwodne.

PRZECHOWYWANIE

Ježeli chcā Państwo przechowac lampe w budynku dluzej niz dwa lub trzy dni, a JDBCNsie uniknac uszkodzenia bateri, nalezy postepowa zgodnie z ponijszymi zaleceniami:

1. Ustawic przyelacznik w pozycji OFF.
2. Lampé i modul solarny nalezy przechowywać w比我jscu, w ktróym codziennie bödzie na nie padac swiatto sloneczne lub swiatlo pochodźace z oświetenia w pomieszczeniu. Akumulator potrzebuje swiatla, aby moc sieadowsć w czasie przechowywnia.
3. Gdy okres przechowywnia jest dluszzy, nalezy co cztery miesiace calkowicie naładowac Jednostke. W celu uzyskania pehney wydajnosci, nie nalezy jej przechowywoc przyez dluszzy okres.

ZAKLOCENIA PODCZAS EKSPLOATACJI

(ZAKLOCENIE/PRZYCZYNA SPOSOB USUNIECIA)

Lampa nie wącza sie mimo ruchu w monitorowanym obszarze.

Mozliwe rozwiazania:

Upewnicie,ze:

• przyȩćznik znejduje są wozycji „ON".
  -regulator LUX nie jest za bardzo przystawiony w strone ( C).
• czujnik ruchu jest tak ustawiony, ze besoin wykrywać ruch.
• ogniwo solarné jest tak ustawione, aby w ciagu dnaia ostrzymywać maksimum bezposredniego swiatla slonecznégo.
  stopien naładowania akumulatora nie jest zbyt niski (ladowac przyez 3-4 sloneczne dni z przy.§ćznikiem ustawionym na OFF).

Lampa włacza sie w ciagu dnia.

Mozliwe rozwiazania:

Upewnicie, ze regulator LUX nie jest za bardzo ustawiony w strone ().

W celu uzyskania dalszych informaci zalecamy odwiedzenia zakladki Serwis /FAQ na naszej stronie internetowej www.brennenstuhl.com.

DANE TECHNICZNE:

Akumulator:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44,

SOL SV0805 P2 IP44, SOL LV0805 P2 IP44:

3x1,2V/2200mAh Ni-MH baterieladowalne

Czas swiecenia: mozliwość regulacji w zakresie od ok. 10 sekund do 1

Kat monitorowania: 180^ w poziomie

Zasieg: maks. 10 metrow

Czulość zȩączenia lampy: sąsiwość regulacje między swiattem

dziennym i noca

Stopien ochrony: IP44

Temperatura otoczenia: -15 °C +45 °C

UTYLIZACJA

Sprzet elektryczny nalezy utylizowac w spośob bezpieczny dla srodowska naturalnégo Urzadzenia elektryczne to nie domowe smieciczy odpadki.

Zgodnie z Dyrektywa Europejska 2012/19/UE w sprawie sprzȩtu elektrycznégo i elektronicnégo, zuzyty sprawt elektrycznyNSEgromadzić osobno i przykazywać do ponownego przytetworzenia w sposob bezpiecznych dla srodowska naturalnégo. O moziwośćciach utylimazcjwi wyslużonego urzadzenia dowiedźsi Państwo w urzemdie miasta lub gminy.

Niewlasciwa utylizacja baterii i akumulatorów powoduje szkody w srodowisku naturalnym!

Baterie i akumulatory to nie domowe smieciczy odpadki. Moga one zawierac trujace metale cięzeki jako smieci musza byc w specjalny sposob utylizowane.W zwiazku z powyzszym zuzyte baterie i akumulatory nalezy przyekaca wasciwym punktom zajmujacym sie ich zbiorka.
