| Značka | BEKO |
| Model | HCA93640BH / HCI91845 |
| Typ produktu | Odsávač pár |
| Šírka | 596 mm |
| Hĺbka | 410 mm |
| Výška (min/max) | 750 mm / 1080 mm |
| Elektrické napájanie | 220-240 V, 50 Hz |
| Výkon motora | 210 W |
| Celkový výkon | 216 W |
| Osvetlenie | 2 x 3 W (halogénové) |
| Počet rýchlostí | 3 úrovne |
| Priemer potrubia | 120 / 150 mm |
| Minimálna vzdialenosť od varnej dosky | 65 cm |
| Filtre | Hliníkový filter (umývateľný), uhlíkový filter (vymeniteľný) |
| Špeciálne funkcie | Automatické oneskorené vypnutie (15 min), osvetlenie varnej zóny |
| Údržba | Čistiť hliníkové filtre každých 60 hodín, vymeniť uhlíkový filter každých 6 mesiacov |
| Dostupné náhradné diely | Filtre, žiarovky (10 rokov) |
| Farba | Sivá (HCA93640BH) |
| Použitie | S odvodom alebo bez odvodu |
Často kladené otázky - HCA93640BH - HCI91845 BEKO
Otázky používateľov k HCA93640BH - HCI91845 BEKO
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kuchynský digestor vo formáte PDF zadarmo! Nájdite svoj návod HCA93640BH - HCI91845 - BEKO a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. HCA93640BH - HCI91845 značky BEKO.
NÁVOD NA OBSLUHU HCA93640BH - HCI91845 BEKO
Túto príručku si prečítajte ako prvú!
Vážený zákazník,
Ďakujeme vám, že ste si vybrali produkt značky Beko. Dúfame, že dosiahnete najlepšie výsledky so svojim produktom, ktorý sa vyrobil s vysokou kvalitou a najmodernejšou technológiou. Preto vám odporúčame, aby ste si túto používatel'skú príručku a iné sprievodné dokumenty prečítali pred použitím výrobku celé a aby ste si ich odložili pre referenciu v budúcnosti. Ak rúru prevediete na inú osobu, dajte tejto osobe aj užívatel'skú príručku. Riad'te sa všetkými varovaniami a informáciami užívatel'skej príručky.
Pamätajte si, že táto užívatel'ská príručka sa môže vzťahovať aj na niektoré d'alšie modely. Rozdiely medzi modelmi sú v príručke presne vymedzené.
Vysvetlivky k symbolom
V celej užívatel'skej príručke sa používajú nasledujúce symboly:
Dôležité informácie alebo užitočné tipy pre používanie.
Varovanie pre nebezpečné situácie s ohľadom na život a majetok.
Varovanie pred zásahom elektrickým prúdom.
Tento produkt sa vyrobil za použitia najmodernejšej technológie v podmienkach šetrných na životné prostredie.
Táto časť obsahuje bezpečnostné pokyny, ktoré vám pomôžu vás ochrániť pred rizikom fyzického zranenia alebo škody na majetku. Všetky záruky strácajú platnosť v prípade nedodržiavania týchto pokynov.
- Inštalačné a opravárenské úkony vždy zverujte do rúk autorizovaného servisného technika. Výrobca nebude niest zodpovednosť za škody vyvstávajúce z úkonov realizovaných neoprávnenými osobami.
- Tento spotrebič nie je určený na použitie osobami (vrátane detí) so zníženými fyzickými, vnemovými a duševnými schopnostami, prípadne nedostatkom skúseností alebo znalostí. Na deti je potrebné dohliadať, aby sa nehrali so spotrebičom.
- Pred realizáciou inštalácie, údržby, čistenia alebo opravy produkt odpojte od napájacieho zdroja.
- Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servisné stredisko alebo iná náležite kvalifikovaná osoba (podľa možností elektrikár), prípadne osoba ustanovená importérom, aby nemohlo dôjst k ublíženiu na zdraví.
- Prevádzkové napätie je 220 až 240 V.
- Ak dôjde k poruche spotrebiča, nesmie sa prevádzkovať, kým sa nepodrobí oprave autorizovaným servisným technikom. Hrozí riziko zásahu elektrickým prúdom!
- Napájacie káble neved'te v blízkosti varných platní. V opačnom prípade môže dôjst' k požiaru, pretože napájací kábel sa l'ahko roztaví.
- Digestor nikdy nezapájajte, kým inštalácia nie je dokončená. zahnutia a jeho priemer musí byť min. ø120 mm. Ak sa má dosiahnuť optimálny výkon, externý vodič nesmie byť dlhší ako 4 m, nesmie obsahovať viac ako 2 kolmé (90°)
- Pred manipuláciou s internými dielmi spotrebiča najskôr odpojte zdroj napájania.
1
Dôležité pokyny pre bezpečnosť a ochranu životného prostredia
- Na pripojenie digestora k vetraciemu kanálu použite potrubie s priemerom 120 mm alebo 150 mm.
- Výrobok nepripájajte k vetracím kanálom, ku ktorým sú pripojené sporáky, vývodným šachtám ani vetracím kanálom so vzostupným plameňom. Dodržiavajte pravidlá, ktoré ustanovili miestne orgány pre výtlak odvádzaného vzduchu.
- Výška medzi spodným povrchom digestora a horným povrchom sporáka/rúry nesmie byť menšia ako 65 cm.
- Digestor neprevádzkujte bez hliníkových filtrov a filtre nevyberajte počas prevádzky.
- Nikdy sa nedotýkajte žiarivky digestora po dlhom období prevádzky. Horúce žiarivky vám môžu popáliť ruku.
-
Dávajte pozor, aby pod produktom nevznikal silný plameň. V opačnom prípade sa čiastočky v olejovom filtri môžu vznietit a spôsobit požiar.
-
Varné platne zapínajte až po tom, ako na ne položíte hrnce alebo panvice. V opačnom prípade stúpajúce teplo môže poškodit určité súčasti produktu.
- Pred odstránením hrncov alebo panvíc vypnite varné platne.
- Pod digestor neumiestňujte horľavé materiály.
- Pri vysmážaní jedla sa olej môže vznietit. Preto si dávajte pozor na odevy a záclony.
- Pri smažení jedla nikdy neponechávajte sporák bez dozoru; v opačnom prípade vriaci olej môže spôsobit požiar.
- Ak sa digestor nečistí v špecifikovaných intervaloch, hrozí riziko požiaru.
- Pri čistení digestora si dávajte vel'ký pozor a na ruky si nasad'te rukavice.
- Odporúčame vám spotrebič ponechat' v činnosti pár minút pred zahájením varenia, aby sa zvýšil sací výkon. Tým sa dosiahne kontinuálny a stabilný sací výkon na zachytávanie stúpajúcich pár.
- Digestor ponechajte v činnosti 15 minút po skončení varenia alebo smaženia, aby ste kuchyňu zbavili zápachu.
- Ked' sa digestor používa, najmä v kombinácii s plynovými varičmi, uistite sa, že priestor sa vetrá čerstvým vzduchom.
- Dávajte pozor, aby ste spotrebič nepripájali k vetracím kanálom používaným zariadeniami inej ako elektrickej povahy. (Príklad: vetrací kanál ohrievača).
- Ked' sa zariadenie inej ako elektrickej povahy používa súčasne v rovnakej miestnosti spolu s digestorom, podtlak v miestnosti musí dosahovať max. 0,4, aby sa zabránilo spätnému nasávaniu vzduchu odvádzaného druhým zariadením spät do miestnosti.
- Baliace materiály sú pre deti nebezpečné. Baliace materiály uschovajte na bezpečnom mieste mimo dosahu detí.
- Elektrické spotrebiče sú pre deti nebezpečné. Deti držte v bezpečnej vzdialenosti od produktu. Nedovol'te deťom hrať sa so spotrebičom.
1.2 Určené použitie
- Tento spotrebič je určený na použitie v domácnosti. Nie je vhodný na komerčné použitie a nesmie sa používať nad rámec určeného použitia.
- Výrobca nebude niest zodpovednost za žiadne škody spôsobené nevhodným používaním alebo manipuláciou.
- Prevádzková životnosť spotrebiča je 10 rokov. Toto je aj obdobie nevyhnutnej dostupnosti náhradných dielov na zabezpečenie funkčnosti produktu.
1
Dôležité pokyny pre bezpečnosť a ochranu životného prostredia
1.3 Súlad s nariadením WEEE a likvidácia vyradeného produktu
Tento produkt neobsahuje škodlivé ani zakázané materiály charakterizované v „Smernici o obmedzení používania určitých nebezpečných látok vo vyradených elektrických a elektronických zariadeniach" (WEEE) vydanej T.R. Ministerstvom životného prostredia a mestského plánovania.
Je v súlade s nariadením WEEE.
Tento produkt sa vyrobil z vysokokvalitných die- lov a materiálov, ktoré sa dajú opätovne použiť a sú vhodné pre recykláciu. Z tohto dôvodu nelikvi- dujte produkt na konci jeho životnosti s bežným komunálnym odpadom. Odneste ho na zberné miesto pre recykláciu elektrického a elektronické- ho vybavenia. O lokalite najbližšie zberného miesta vás informujú miestne úrady. Recykláciou produktov prispievate k ochrane životného prostredia a prirodných zdrojov.
1.4 Informácie o balení
Ni-MH
Balenie produktu je vyrobené z recyklovateľných materiálov v súlade s národnou legislatívou. Odpadový baliaci materiál nelikvidujte spolu s komunálnym
alebo iným odpadom a odvezte ho do lokalít zberu obalových materiálov ustanovených miestnymi úradmi.
Hodnoty uvedené na produktových štítkoch alebo v sprievodnej dokumentácií boli namerané v laboratórnych podmienkach podľa príslušných štandardov. Tieto hodnoty sa môžu lišiť v závislosti od podmienok prevádzky a prostredia, v ktorom sa produkt používa.
3 Inštalácia spotrebiča
Ohl'adom inštalácie digestora sa porad'te s najbližším autorizovaným servisným technikom.
*Príprava na umiestnenie a elektrická inštalácia produktu je v zodpovednosti zákazníka.
Pozor!
Po inštalácii z digestora a vetracieho kanálu odstráňte ochranný povlak (ak je prítomný).

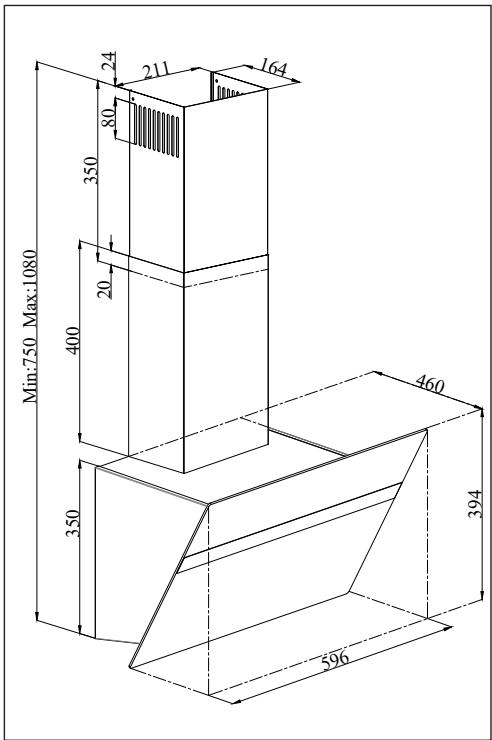

(obrázok 2)
Vzdialenost medzi spodným povrchom digestora a horným povrchom varnej platne nesmie byt menšia ako 65 cm.
Spotrebič nainštalujte tak, aby bola napájacia prípojka (zástrčka, zásuvka) po inštalácii l'ahko dostupná.
Rozmery sa udávajú v mm.
3.1 Inštalačné príslušenstvo
1 x platňa pripojenia vetracieho kanálu
3 Inštalácia spotrebiča
Nižšie uvádzame informácie nevyhnutné na prípravu miesta inštalácie digestora.
3.2 Montáž digestora na stenu

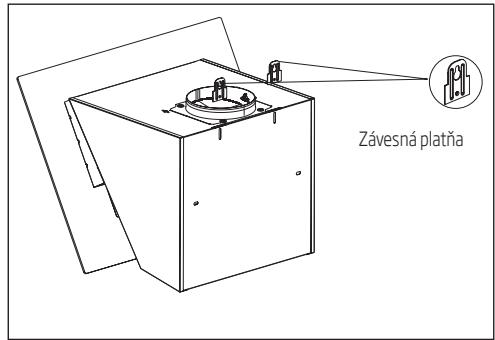

Ak chcete digestor namontovať na stenu, povol'te skrutky závesných platní na puzdre motora a platne potiahnite nahor. Potom zatiahnite skrutky závesných platní. (obrázok 3a).
(obrázok 3a)
(obrázok 3b)
Ak budete používať ∅ 120 mm trubicu vetracieho kanálu, nainštalujte na ňu ∅ 120 mm adaptér vetracieho kanálu.
3 Inštalácia spotrebiča

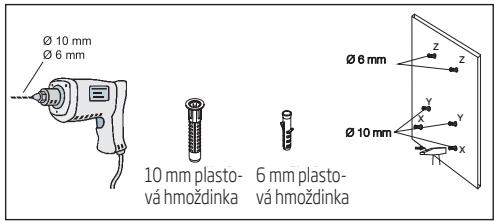

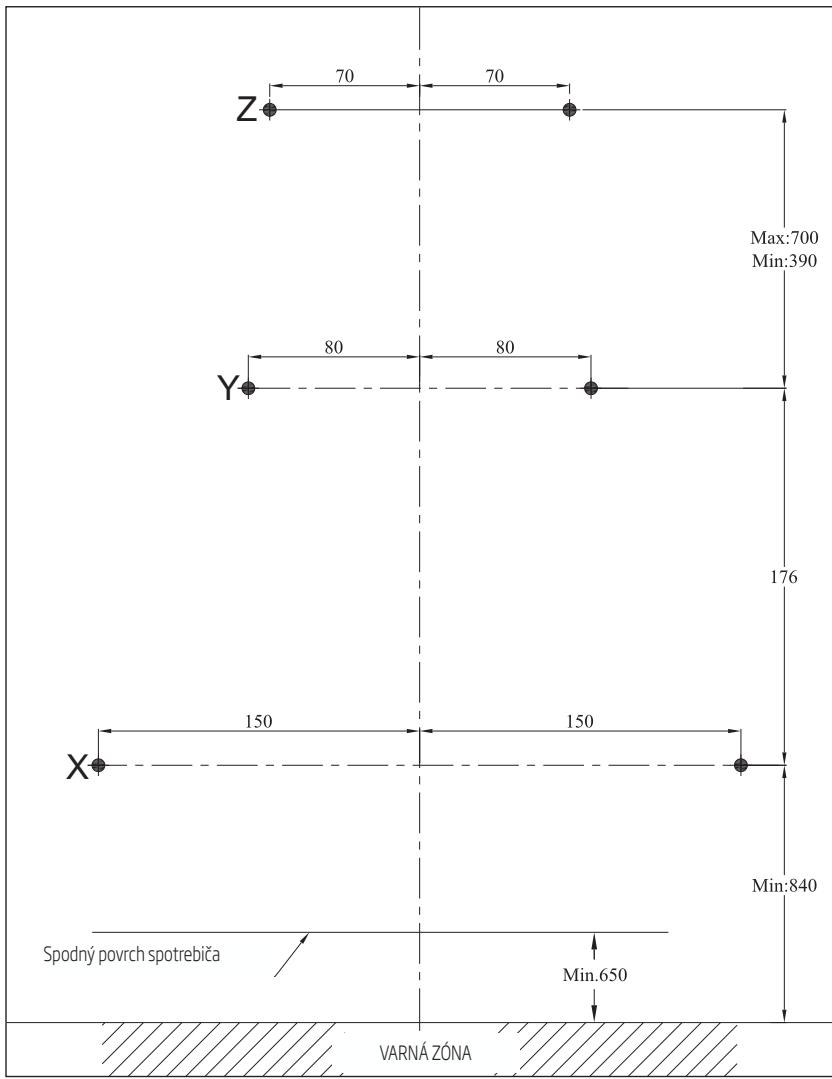

Upevnite inštalačnú šablónu na miesto inštalácie digestora. Vyvrtajte diery v bodoch označených symbolmi (X,Y) (obrázok 4) pomocou ∅ 10 mm vrtáku a bodoch označených symbolom (Z) (obrázok 4) pomocou ∅ 6 mm vrtáku.
(obrázok 4)
3 Inštalácia spotrebiča
3.2.2 Pribitie hmoždiniek kladivom
Kladivom pribite ∅ 10 mm hmoždinky (X,Y) do otvorov vyvrtaných pre závesné skrutky. Kladivom pribite 2 x ∅ 6 mm hmoždinky (Z) do otvorov vyvrtaných ∅6 mm vrtákom pre pripojovaciu platňu externého vetracieho kanálu. (obrázok 4)

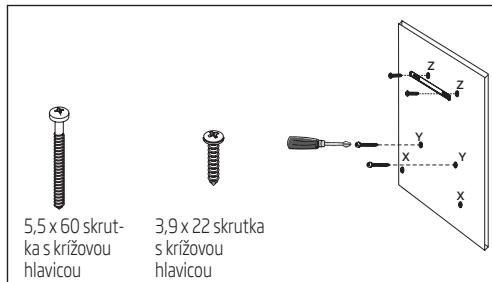

3.2.3 Montáž závesných skrutiek
Zaskrutkujte 5,5x60 závesné skrutky do ∅ 10 mm hmoždiniek (Y), ktoré ste kladivom pribili do steny. Medzi hlavicou skrutky a stenou musí zostat 5 mm medzera. (obrázok 5)
Pripevnite pripojovaciu platňu interného vetracieho kanálu k 6 mm hmoždinkám (Z) v stene pomocou ∅ 3,9x22 skrutiek.(obrázok 5)
(obrázok 5)
3.2.4 Zavesenie digestora na stenu
- Digestor zaveste na skrutky, ktoré ste zaviedli do otvorov Y.
- Otvorte bočné nasávacie okienko digestora potiahnutím k sebe. Spotrebič upevnite zavedením 5,5x60 skrutiek do otvorov X nachádzajúcich sa vo vnútri.
3 Inštalácia spotrebiča

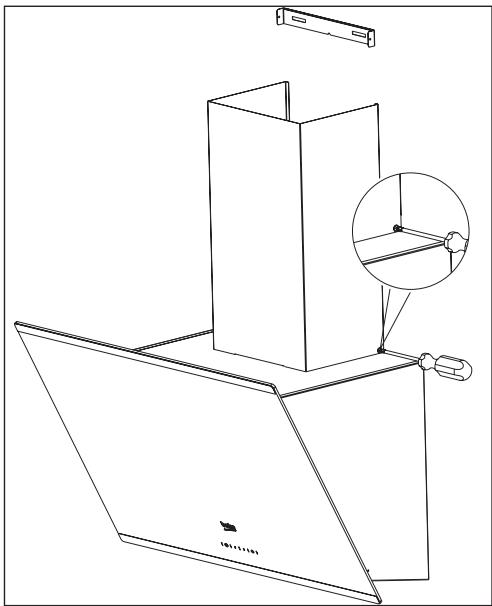

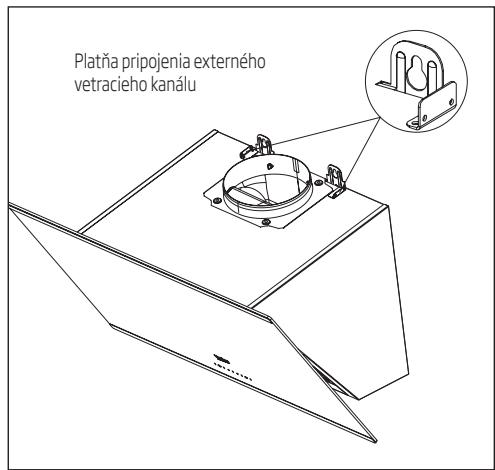

Priskrutkujte externý vetrací kanál k pripojovacím platniam externého vetracieho kanálu umiestneným na puzdre motora. (obrázok 3b/6)

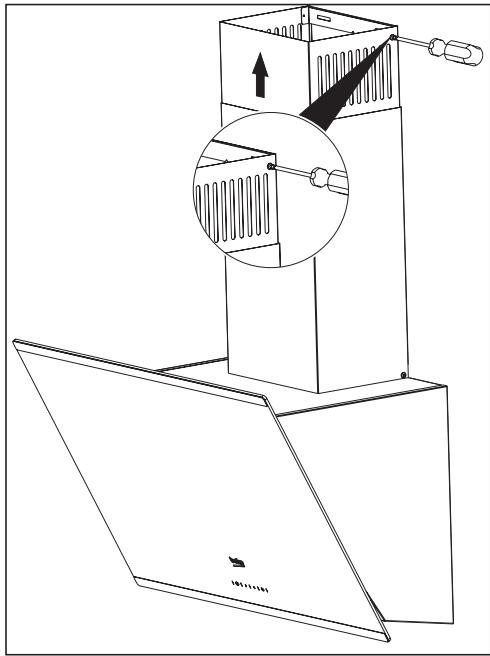

Vysuňte a priskrutkujte interný vetrací kanál od vonkajších okrajov na pripojovaciu platňu vetracieho kanálu, ktoré bola pripevnená k stene (obrázok 7).
3 Inštalácia spotrebiča
- Výpary sa odvádzajú cez potrubie vetracieho kanálu, ktoré je upevnené k pripojovacej hlavici na digestore.
- Priemer potrubia vetracieho kanálu sa musí rovnat priemeru pripojovacieho kruhu. Ak sa má zabezpečit jednoduché odvádzanie vzduchu z miestnosti pri horizontálnom usporiadaní, potrubie je potrebné mierne naklonit nahor (pod uhlom pribl. 10°).
3.4.2 Používanie bez pripojenia k vetraciemu kanálu
- Vzduch sa filtruje karbónovým filtrom a prinavracia spät do miestnosti. Karbónový filter sa používa v prípade, ak sa v dome nenachádza vetrací kanál.
- Ak sa bude digestor používať bez pripojenia k vetraciemu kanálu, odstráňte zvádzače z vnútra adaptéra vetracieho kanálu.
- Odstráňte hliníkový filter. Ak chcete nainštalovať karbónový filter, vycentrujte karbónový filter na plastovom dieli po oboch stranách telesa ventilátora a upevnite ho na výstupkoch. Filter upevnite otáčaním výstupkov doprava alebo dol'ava.
- Namontujte hliníkový filter.
Uistite sa, že tieto dve pripojenia sú dostatočné pevné na to, aby sa pri prevádzke digestora pri max. otáčkach spojenie neuvolnillo. Skontrolujte, či sú záslepky vo vnútri vetracieho kanála funkčné pri zatiahnutí pomocou svorky. Nasad'te potrubie vetracieho kanálu na adaptér. Ak osadíte pripojovacie potrubie vetracieho kanálu do vnútra adap-téra, nebude dochádzať k odsávaniu vzduchu, pretože záslepky brániace v spätnom prietoku vzduchu zostanú uzavreté.
Neodporúča sa produkt pripájať k vetracím kanálom, ku ktorým sú už pripojené sporáky alebo odvádzacie šachty. Produkt nepripájajte k takýmto vetracím kanálom. Potrubné pripojenie musí byť čo najkratšie a mať čo najmenej klbov.

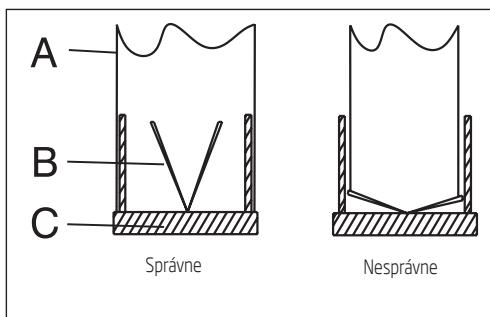

Ked' je digestor v prevádzke, záslepky sú uzavreté, aby do prostredia neprenikali zápachy a prach zvonka.
(obrázok 8)
4 Obsluha spotrebiča


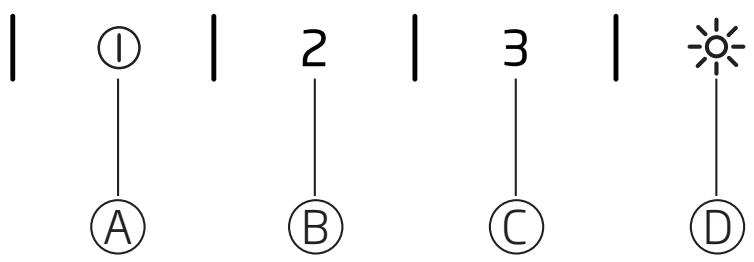

(obrázok 9)
(A): Tlačidlo 1. úrovne
(B): Tlačidlo 2. úrovne
(C): Tlačidlo 3. úrovne
(D): Tlačidlo zapnutia/vypnutia žiarivky
4.1 Digitálna elektronická regulácia s 3 úrovňami
Tlačidlo (A): Stlačením tohto tlačidla môžete digestor spustiť s otáčkami na úrovni 1.
Ked' toto tlačidlo stlačíte znova pre vypnutie spot-rebiča, signalizácia úrovne otáčok zmizne z displeja.
Ked' toto tlačidlo stlačite znova pre vypnutie spot-rebiča, signalizácia úrovne otáčok zmizne z displeja.
Ked' toto tlačidlo stlačíte znova pre vypnutie spot-rebiča, signalizácia úrovne otáčok zmizne z displeja.
(D) Tlačidlo zapnutia/vypnutia žiarivky: Varnú oblast môžete osvetliť stlačením tohto tlačidla.
Ak stlačíte rovnaké tlačidlo úrovne otáčok, kým je aktivovaná funkcia automatického zastavenia, funkcia sa vyradí a spotrebič sa zastaví.
Ak vyberiete inú úroveň otáčok, funkcia sa vyradí. Ak chcete, aby sa váš spotrebič zastavil automaticky, musíte znovu aktivovať funkciu automatického zastavenia.
Pravidelné čistenie kovových filtrov:
Filtre je potrebné čistiť po približne každých 60 hodinách prevádzky alebo 4 týždňoch v závislosti od frekvencie používania.
4 Obsluha spotrebiča
4.2 Energeticky úsporné použitie
- Pri obsluhe digestora úroveň otáčok nastavte podľa intenzity zápachu a tvorby pár, aby ste sa vyhli nadmernej spotrebe elektrickej energie.
- Za normálnych podmienok používajte nízke otáčky (1-2) a vysoké otáčky (3) zvol'te v prípade intenzívneho zápachu a tvorby pár.
- Žiarivky na digestore slúžia na osvetlenie priestoru varenia.
- Ich používanie na osvetľovanie kuchyne/okolia spôsobí plytvanie elektrickou energiou a súčasne nedostatočné osvetlenie.
4.3 Obsluha digestora:
- Digestor je vybavený motorom s rôznymi nastaveniami otáčok.
- V záujme optimálneho výkonu za normálnych podmienok používajte nízke otáčky a vysoké otáčky zvol'te v prípade intenzívneho zápachu a tvorby pár.
- Digestor môžete spustit stlačením tlačidla požadovanej úrovne otáčok (B,C,D).
- Varnú oblast môžete osvetliť stlačením tlačidla osvetlenia. (A)
5 Čistenie a údržba
Pred čistením a údržbou odpojte spotrebič alebo otočte hlavný vypínač do polohy vyp., prípadne povol'te poistku, ktorá privádza elektrickú energiu do digestora.

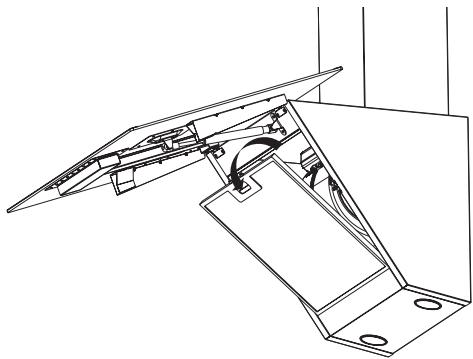

5.1 Hliníkový filter
Tento filter zachytáva olejové častice zo vzduchu. Tento filter vám odporúčame čistiť za bežných podmienok raz mesačne. Pri tomto procese najskôr odstráňte hliníkové filtre. Filtre umyte tekutým detergentom, opláchnite ich vo vode a po vysušení ich namontujte spät. Hliníkové filtre sa pri umývaní môžu odfarbit; toto je však normálne a nevyžaduje si to výmenu filtra.
- Zámku hliníkového filtra zatlačte dopredu.
- Potom ju mierne spustite nadol a potiahnite dopredu. V opačnom prípade sa filter ohne. (obrázok 10) Po umytí a vysušení hliníkový filter zaved'te spät do príslušnej drážky vykonaním uvedeného postupu v opačnom poradí krokov.
Hliníkové filtre je možné umývať aj v umývačke riadu.
Karbónový filter (používanie bez vetracieho kanálu)
Tento filter zachytáva zápachy vznikajúce pri varení. Ak nie je možné použit vetrací kanál, prečistuje vzduch, ktorý koluje v kuchyni. Karbónový filter vášho spotrebiča sa časom upchá, v závislosti od frekvencie používania, spôsobu varenia a pravidelnosti čistenia hliníkových filtrov.
Pozor!
Karbónový filter sa nikdy nesmie umývať.
Karbónové filtre môžete zakúpiť u autorizovaných servisných zástupcov spoločnosti Beko.

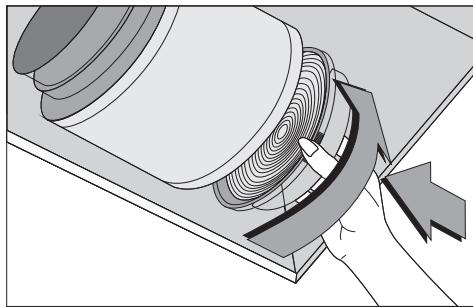

5.2.1 Výmena karbónového filtra
Odstráňte hliníkové filtre. (obrázok 10)
Namontujte nový karbónový filter.
Namontujte hliníkové filtre.
Protizápachové filtre obsahujú drevené uhlie (aktívny karbón).
Musia sa vymieňať v približne 6-mesačných intervaloch.
Hliníkové filtre musia byť vždy osadené bez ohľa- du na to, či sa používa karbónový filter alebo nie.
5 Čistenie a údržba
Spotrebič neprevádzkujte bez osadeného hliníkového filtra. Pri používaní karbónového filtra klesne sací výkon spotrebiča.
5.3 Čistenie
Digestor nezabúdajte vyčistiť bezprostredne po dokončení smaženia.
Vonkajší povrch digestora vyčistite jemnou tkani-nou navlhčenou v tekutom detergente.
Pri čistení nikdy nepoužívajte abrazívne alebo drsné materiály.
Na odstránenie odolnej mastnoty môžete použit komerčne dostupné čistiace prostriedky, pričom však dodržiavajte výstražné pokyny na produkte. Ak chcete zabrániť poškriabaniu telesa z brúsenej ocele, utierajte v smere výbrusu.
V záujme zachovania povrchovej kvality produktu nepoužívajte čistiace prostriedky s obsahom kyseliny chlorovodíkovej, bielidlo ani abrazívne prášky. Použite tkaninu navlhčenú v mydlovej vode alebo špeciálny sprej na čistenie nehrdzavejúcej ocele určený na tento typ povrchov. Zo spotrebiča odstráňte ochranný povlak.
Pozor!
V prípade nedodržiavania pokynov na čistenie a výmenu filtrov v digestore môže dôjst k vzniku požiaru.
- Ponechajte si originálny obal spotrebiča. Spotrebič prepravujte v pôvodnom obale a dodržiavajte pokyny vyplývajúce z významu prepravných značiek na pôvodnom obale.
Ak nemáte pôvodný obal:
- Na digestor neukladajte žiadne predmety.
- Vonkajšie povrchy chráňte pre nárazmi.
- Spotrebič zabal'te tak, aby sa pri preprave nepoškodil.

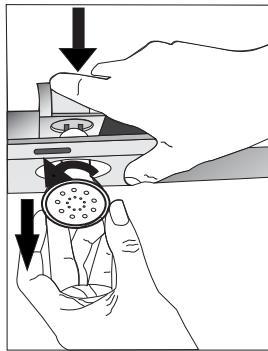

5.4 Výmena žiariviek
Digestor odpojte od zdroja napájania.
Tento spotrebič je vybavený 3 W halogénovými žiarivkami.
Ak chcete vymeniť halogénové žiarivky, uvoľnite ich zatlačením na zadnú časť držiaka žiarivky v smere nadol. Potom ju otočte o 1/4 otáčky proti smeru hodinových ručičiek a odstráňte ju.
Pri montáži nových žiariviek vykonajte vyššie uvedený postup v opačnom poradí krokov.
Žiarivky môžete zakúpiť u autorizovaných servis- ných agentov.
