NÁVOD NA OBSLUHU AC5562 TRISTAR

BEZPEČNOSTNÉ POKYNY • Prosím, prečítajte si starostlivo tento užívateľský manuál pre zabezpečenie správneho používania, údržby a inštalácie. • Zariadenie je len na používanie v interiéry. • Nepoužívajte jednotku pri zásuvke, ktorá sa opravuje, alebo ktorá nie je správne nainštalovaná • Jednotku nepoužívajte, nasledujte tieto predbežné opatrenia: o V blízkosti zdroja ohňa. o V oblasti, kde je pravdepodobnosť striekania oleja. o V oblasti vystavenej priamemu slnečnému svetlu. o V oblasti, kde je pravdepodobnosť striekania vody. o V blízkosti vane, práčovne, sprchy alebo bazéna. • Nikdy nevkladajte vaše prsty, tyče do výstupu vzduchu. Obzvlášť sa postarajte o to, aby ste upozornili deti na tieto nebezpečenstvá. • Jednotku udržujte počas prepravy a skladovania postavenú smerom nahor, aby bol kompresor správne umiestnený. • Pred čistením klimatizácie vždy vypnite alebo odpojte napájanie. • Keď klimatizáciu presúvate, vždy vypnite alebo odpojte napájanie a s klimatizáciou pohybujte pomaly. • Aby sa zamedzilo možnosti požiaru, klimatizácia sa nemá zakrývať. • Všetky zástrčky klimatizácie musia byť v súlade s miestnymi požiadavkami pre elektrickú

bezpečnosť. Ak je to potrebné, prosím, skontrolujte ju ohľadom požiadaviek. • Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa so zariadením nehrajú. • Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servisný technik alebo podobne kvalifikované osoby, aby sa zbránilo riziku. • Toto zariadenie môžu používať deti vo veku od 8 rokov a staršie a osoby so zníženými fyzickými, vnemovými a duševnými schopnosťami alebo s nedostatkom skúseností a vedomostí, ak im bol poskytnutý dozor alebo poučenie ohľadom používania zariadenia bezpečným spôsobom a ak chápu zahrnuté riziká. Deti sa nemajú so zariadením hrať. Čistenie a užívateľskú údržbu nemajú vykonávať deti bez dozoru. • Zariadenie sa má nainštalovať v súlade s národnými nariadeniami rozvodov káblov. • Poznámky: o Ak sa nejaká časť poškodí, prosím, kontaktujte predajcu alebo určený servis; o V prípade akejkoľvek škody, prosím, vypnite prepínač vzduchu, odpojte napájanie a kontaktujte o Predajcu alebo určený servis; o V každom prípade má byť napájací kábel pevne uzemnený. o Aby sa zamedzilo možnosti nebezpečenstva, ak je poškodený napájací kábel, prosím, vypnite prepínač vzduchu a odpojte napájanie. Musí ho vymeniť predajca alebo určený servis.

Hadica odvodu horúceho vzduchu

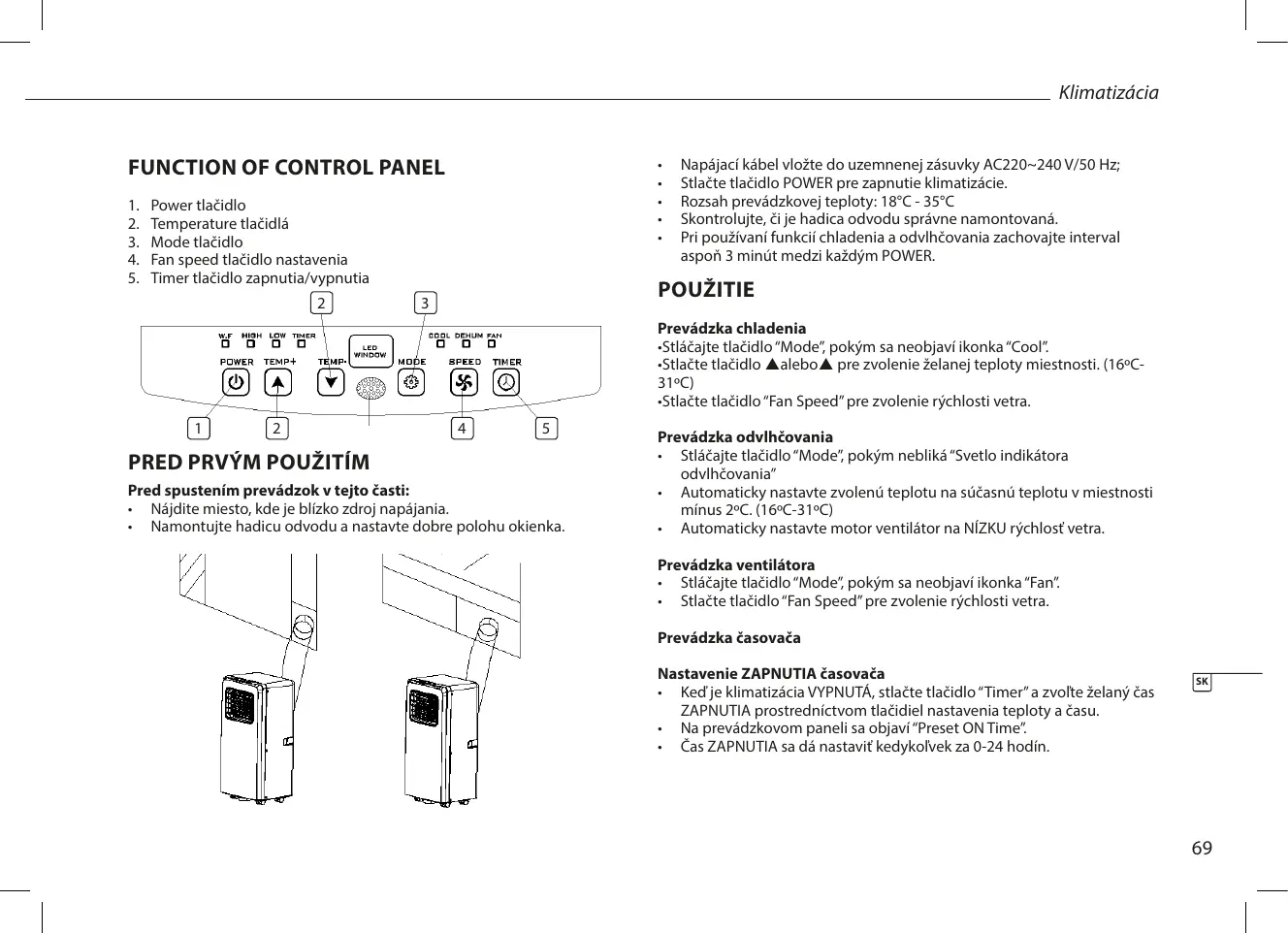

Napájací kábel vložte do uzemnenej zásuvky AC220~240 V/50 Hz; Stlačte tlačidlo POWER pre zapnutie klimatizácie. Rozsah prevádzkovej teploty: 18°C - 35°C Skontrolujte, či je hadica odvodu správne namontovaná. Pri používaní funkcií chladenia a odvlhčovania zachovajte interval aspoň 3 minút medzi každým POWER.

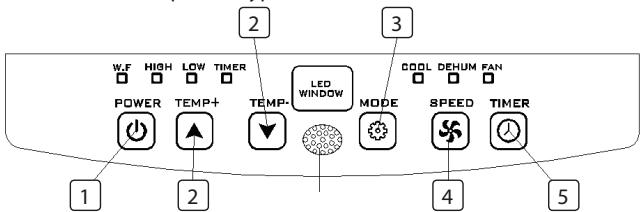

Prevádzka chladenia •Stláčajte tlačidlo “Mode”, pokým sa neobjaví ikonka “Cool”. •Stlačte tlačidlo palebop pre zvolenie želanej teploty miestnosti. (16ºC31ºC) •Stlačte tlačidlo “Fan Speed” pre zvolenie rýchlosti vetra. 1

Prevádzka odvlhčovania • Stláčajte tlačidlo “Mode”, pokým nebliká “Svetlo indikátora odvlhčovania” • Automaticky nastavte zvolenú teplotu na súčasnú teplotu v miestnosti mínus 2ºC. (16ºC-31ºC) • Automaticky nastavte motor ventilátor na NÍZKU rýchlosť vetra. Prevádzka ventilátora • Stláčajte tlačidlo “Mode”, pokým sa neobjaví ikonka “Fan”. • Stlačte tlačidlo “Fan Speed” pre zvolenie rýchlosti vetra. Prevádzka časovača Nastavenie ZAPNUTIA časovača • Keď je klimatizácia VYPNUTÁ, stlačte tlačidlo “Timer” a zvoľte želaný čas ZAPNUTIA prostredníctvom tlačidiel nastavenia teploty a času. • Na prevádzkovom paneli sa objaví “Preset ON Time”. • Čas ZAPNUTIA sa dá nastaviť kedykoľvek za 0-24 hodín.

Návod na použitie Nastavenie VYPNUTIA časovača • Keď je klimatizácia ZAPNUTÁ, stlačte tlačidlo “Timer” a zvoľte želaný čas VYPNUTIA prostredníctvom tlačidiel nastavenia teploty a času. • Na prevádzkovom paneli sa objaví “Preset OFF Time”. • Čas VYPNUTIA sa dá nastaviť kedykoľvek za 0-24 hodín. Súvislé vypúšťanie • Keď plánujete nechať túto jednotku bez použitia na dlhú dobu, prosím, odstráňte gumenú zátku z otvoru vypúšťania na spodu jednotky a pripojte hadicu vypúšťania k dolnej upevňovacej sponke. Všetka voda z vodnej nádrže sa vypustí von. • Ak je vodné čerpadlo poškodené, môže sa použiť súvislé vypúšťanie, a za týchto podmienok sa vodné čerpadlo neaktivuje. Jednotka tiež môže dobre fungovať. • Ak je vodné čerpadlo poškodené, môže sa tiež použiť prerušované vypúšťanie. Za týchto podmienok, keď sa rozsvieti svetlo indikátora plnej nádrže vody, prosím, pripojte hadicu vypúšťania k dolnej upevňovacej svorke. Funkcia alarmu plnej vnútornej vodnej nádrže Vnútorná vodná nádrž v klimatizácii má bezpečnostné spínače jednej hladiny vody, kontroluje hladinu vody. Keď hladina vody dosiahne predpokladanú výšku, rozsvieti sa svetlo indikátora plnej hladiny. (Ak je čerpadlo vody poškodené, keď je nádrž plná, prosím, vyberte gumenú zátku na spodku jednotky a všetka voda sa vypustí von.)

Klimatizácia sa má nainštalovať na rovnom a prázdnom mieste. Neblokujte výstup vzduchu, a požadovaná vzdialenosť okolo by mala byť aspoň 30cm. Rozvod káblov zásuvky by mal byť v súlade s miestnymi požiadavkami elektrickej bezpečnosti.

Inštalácia hadice vypúšťania

Zohnite obidva konce hadice odvodu do obdĺžnikovej upevňovacej svorky a rovnej upevňovacej svorky. Vložte obdĺžnikovú upevňovaciu svorku do otvorov na zadnej strane klimatizácie. Vložte druhý koniec hadice vývodu do blízkej okennej rímsy.

Inštalácia sady okenného kontaktu Spôsob inštalácie sady okenného kontaktu je prevažne “horizontálne” a “vertikálne”, Skutočný postup sa veľmi neodlišuje.

Vzduchový filter • Ak sa vzduchový filter upchá s prachom/nečistotami, mal by sa vyčistiť raz a dva týždne. • Otvorte mriežku vstupu vzduchu a vyberte vzduchový filter. • Vzduchový filter vyčistite s vlažným neutrálnym čistiacim prostriedkom 40°C a vysušte ho v tieni. • Pri vkladaní vzduchového filtra do vstupnej mriežky umiestnite komponenty tak, ako boli.

Svetlo indikátora plnej nádrže vody bliká a vodná nádrž je plná. Teplota miestnosti je vyššia ako nastavená teplota. (Režim elektrického zohrievania) Teplota miestnosti je nižšia ako nastavená teplota. (Režim chladenia)

Vylejte vodu z vodnej nádrže. Znovu nastavte teplotu Znovu nastavte teplotu

Dvere alebo okná nie sú zatvorené. Vo vnútri miestnosti sú zdroje tepla. Hadica vývodu vzduchu nie je pripojená, alebo je zablokovaná. Nastavená teplota je príliš vysoká. Vstup vzduchu je zablokovaný.

Ochrana zohrievania, keď teplota vo výstupe vzduchu prekročí 70°C, jednotka sa automaticky vypne.

Reštartujte jednotku pri dostatočne nízkej teplote miestnosti.

Zem nie je dostatočne rovná ani plochá Zvuk vychádza z toku chladiva vo vnútri klimatizácie

Vymeňte snímač teploty miestnosti (jednotka môže fungovať aj bez výmeny.)

Výrobok alebo zariadenie obsahuje flórinovaný skleníkový plyn.

Art.č. Chladivo: Množstvo v: Potenciál globálneho otepľovania: Ekvivalent CO2 v tonách:

AC-5477 R410a 0,27 2088 0,5638

Art.č. Chladivo: Množstvo v kg: Potenciál globálneho otepľovania: Ekvivalent CO2 v tonách:

AC-5527PR R410a 0,27 2088 0,5638

Art.č. Chladivo: Množstvo v kg: Potenciál globálneho otepľovania: Ekvivalent CO2 v tonách:

AC-5529 R410a 0,29 2088 0,6055

Art.č. Chladivo: Množstvo v kg: Potenciál globálneho otepľovania: Ekvivalent CO2 v tonách:

Tento výrobok má záruku 24 mesiacov. Vaša záruka úlatí, ak sa výrobok používa v súlade s pokynmi a na účel, na ktorý bol vyrobený. Okrem toho sa musí predložiť pôvodný doklad o kúpe (faktúra, účtenka) s dátumom kúpy, názvom predajcu a číslom výrobku. Pre detailné podmienky záruky si, prosím, pozrite našu servisnú stránku: service.tristar.eu

PRÍRODNÉ PROSTREDIE Toto zariadenie by sa nemalo vyhadzovať s domovým odpadom na konci svojej životnosti, ale sa musí odovzdať na centrálnom mieste pre recykláciu elektrických a elektronických domácich spotrebičov. Tento symbol na zariadení, manuál s pokynmi a balenie smerujú vašu pozornosť na túto dôležitú vec. Materiály použité v tomto zariadení sa môžu recyklovať. Recyklovaním použitých domácich spotrebičov prispievate dôležitou mierou k ochrane nášho životného prostredia. Požiadajte vaše miestne úrady o informácie ohľadom miesta opätovného zberu.

PODPORA Všetky dostupné informácie o náhradných dieloch nájdete na http://www. service.tristar.eu
