MANUAL DE UTILIZADOR AC5562 TRISTAR

Manual de utilizador

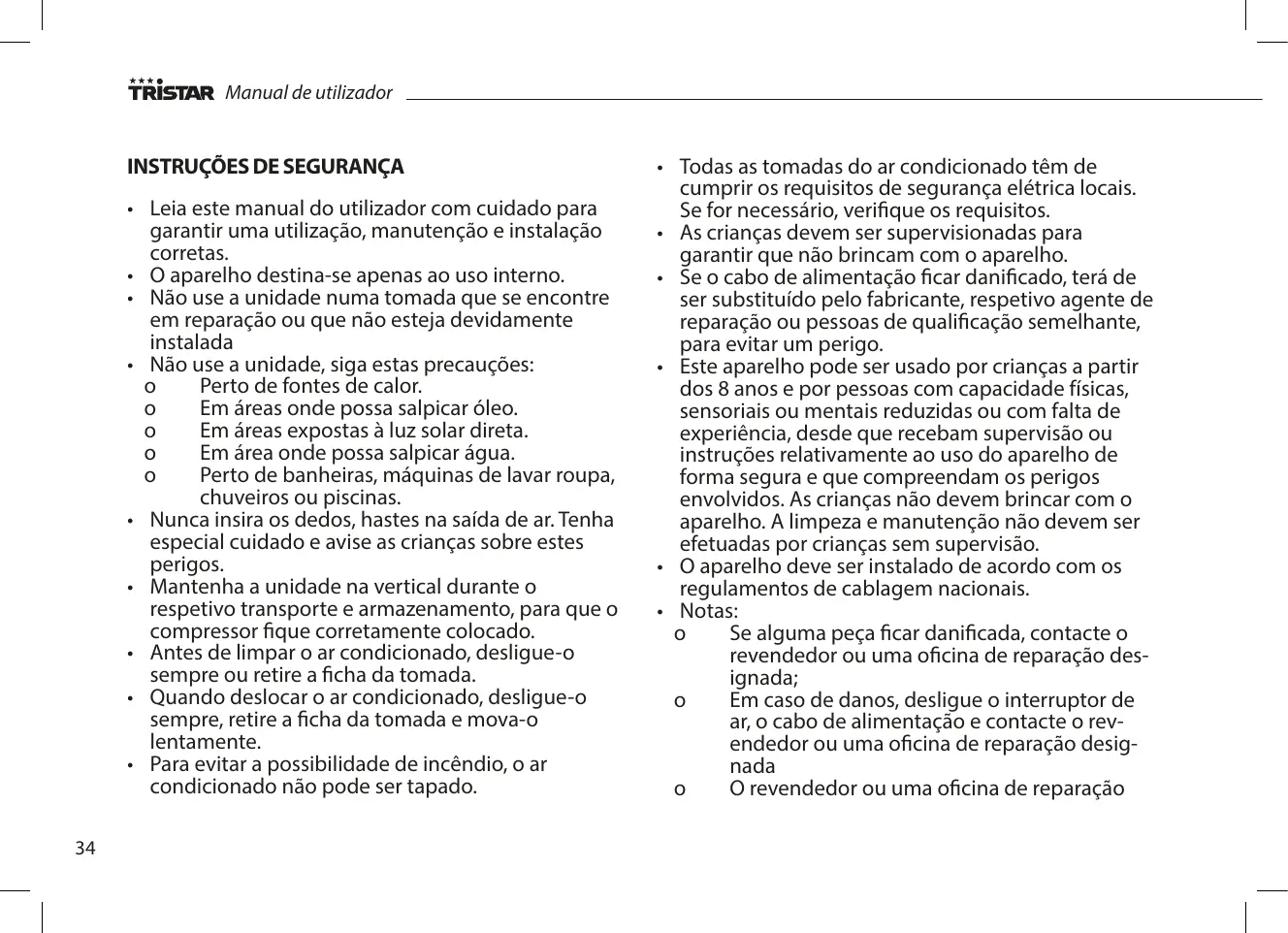

INSTRUÇÕES DE SEGURANÇA • Leia este manual do utilizador com cuidado para garantir uma utilização, manutenção e instalação corretas. • O aparelho destina-se apenas ao uso interno. • Não use a unidade numa tomada que se encontre em reparação ou que não esteja devidamente instalada • Não use a unidade, siga estas precauções: o Perto de fontes de calor. o Em áreas onde possa salpicar óleo. o Em áreas expostas à luz solar direta. o Em área onde possa salpicar água. o Perto de banheiras, máquinas de lavar roupa, chuveiros ou piscinas. • Nunca insira os dedos, hastes na saída de ar. Tenha especial cuidado e avise as crianças sobre estes perigos. • Mantenha a unidade na vertical durante o respetivo transporte e armazenamento, para que o compressor fique corretamente colocado. • Antes de limpar o ar condicionado, desligue-o sempre ou retire a ficha da tomada. • Quando deslocar o ar condicionado, desligue-o sempre, retire a ficha da tomada e mova-o lentamente. • Para evitar a possibilidade de incêndio, o ar condicionado não pode ser tapado. 34

• Todas as tomadas do ar condicionado têm de cumprir os requisitos de segurança elétrica locais. Se for necessário, verifique os requisitos. • As crianças devem ser supervisionadas para garantir que não brincam com o aparelho. • Se o cabo de alimentação ficar danificado, terá de ser substituído pelo fabricante, respetivo agente de reparação ou pessoas de qualificação semelhante, para evitar um perigo. • Este aparelho pode ser usado por crianças a partir dos 8 anos e por pessoas com capacidade físicas, sensoriais ou mentais reduzidas ou com falta de experiência, desde que recebam supervisão ou instruções relativamente ao uso do aparelho de forma segura e que compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser efetuadas por crianças sem supervisão. • O aparelho deve ser instalado de acordo com os regulamentos de cablagem nacionais. • Notas: o Se alguma peça ficar danificada, contacte o revendedor ou uma oficina de reparação designada; o Em caso de danos, desligue o interruptor de ar, o cabo de alimentação e contacte o revendedor ou uma oficina de reparação designada o O revendedor ou uma oficina de reparação

designada; o Em qualquer um dos casos, o cabo de alimentação tem de possuir ligação à terra. o Para evitar a possibilidade de perigo, se o cabo de alimentação estiver danificado, desligue o interruptor de ar e o cabo de alimentação. O mesmo terá de ser substituído pelo revendedor ou oficina de reparação designada.

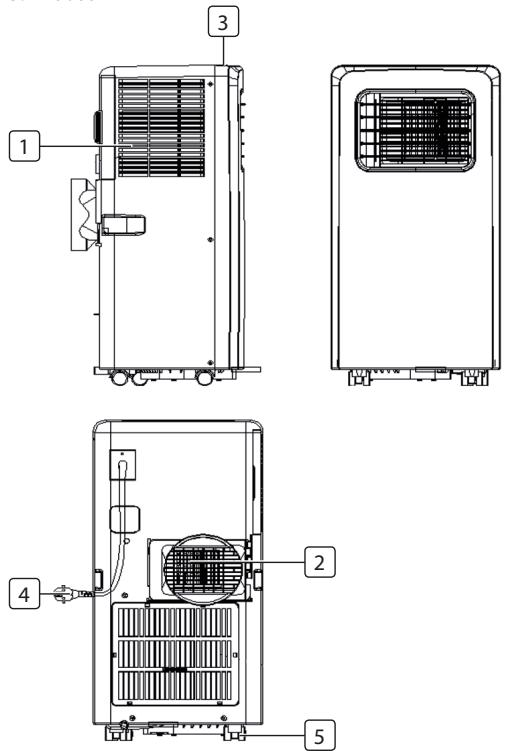

DESCRIÇÃO DAS PEÇAS 1. 2. 3. 4. 5.

Entrada de ar Saída de ar Painel de controlo Cabo de alimentação Rodas 3

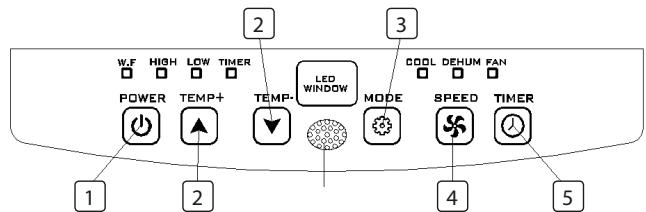

FUNÇÃO DO PAINEL DE CONTROLO Descrição

Botão Power Botões de Temperature Botão Mode Botão de ajuste Fan speed Botão de ligação/desligamento Timer 2

Bocal de exaustão de ar quente

Conetor do bocal (Extremidade da janela) 2

ANTES DA PRIMEIRA UTILIZAÇÃO Kit da janela

Antes de iniciar as operações nesta secção: • Encontre um lugar onde exista uma fonte de alimentação perto. • Instale o bocal de exaustão e ajuste bem a posição da janela.

Ar Condicionado • • • • •

Insira o cabo de alimentação numa tomada AC220~240V/50Hz com ligação à terra; Prima o botão POWER para ligar o ar condicionado. Gama de temperatura de funcionamento: 18°C - 35°C Verifique se o bocal de exaustão foi corretamente montado. Quando usar funções de arrefecimento e desumidificação, mantenha um intervalo de, pelo menos, 3 minutos entre cada POWER.

UTILIZAÇÃO Funcionamento do arrefecimento • Prima o botão “Mode” até o ícone “Cool” aparecer. • Prima o botão p ou q para selecionar uma temperatura ambiente pretendida. (16ºC-31ºC) • Prima o botão “Fan Speed” para selecionar a velocidade do vento. Funcionamento da desumidificação • Prima o botão “Mode” até a “Lâmpada do Indicador de Desumidificação” piscar • Defina automaticamente a temperatura selecionada para a temperatura ambiente atual menos 2ºC. (16ºC-31ºC) • Defina automaticamente o motor da ventoinha para uma velocidade do vento BAIXA. Funcionamento da ventoinha • Prima o botão “Mode” até o ícone “Fan” aparecer. • Prima o botão “Fan Speed” para selecionar a velocidade do vento. Funcionamento do temporizador Definição de LIGAÇÃO do temporizador • •

O tempo de LIGAÇÃO pode ser regulado em qualquer momento, em 0-24 horas.

Definição de DESLIGAMENTO do temporizador • Quando o ar condicionado estiver LIGADO, prima o botão “Timer” e selecione um tempo de DESLIGAMENTO pretendido através dos botões de definição de temperatura e tempo. • “Preset OFF Time” é apresentado no painel operacional. • O tempo de DESLIGAMENTO pode ser regulado em qualquer momento, em 0-24 horas. Drenagem Contínua • Quando planear não usar esta unidade durante muito tempo, remova o bloqueio de borracha do orifício de drenagem, na parte inferior da unidade, e ligue um bocal de drenagem ao clipe de fixação inferior. Toda a água no depósito de água será drenada para fora. • Se a bomba de água estiver danificada, poderá usar a drenagem continua e, neste estado, a bomba de água não será ativada. A unidade poderá também funcionar bem. • Se a bomba de água estiver danificada, a drenagem intermitente também poderá ser usada. Neste estado, quando a lâmpada do indicador de água cheia acender, ligue um bocal de drenagem ao clipe de fixação inferior.

PT Função de Alarme de Depósito de Água Interno Cheio O depósito de água interno no ar condicionado possui um interruptor de segurança de nível de água que controla o nível de água. Quando o nível de água atinge uma altura antecipada, a lâmpada do indicador de água cheia acende. (Se a bomba de água estiver danificada, quando a água estiver cheia, remova o bloqueio de borracha na parte inferior da unidade e toda a água será drenada para fora.)

Quando o ar condicionado estiver DESLIGADO, prima o botão “Timer” e selecione um tempo de LIGAÇÃO pretendido através dos botões de definição de temperatura e tempo. “Preset ON Time” é apresentado no painel operacional.

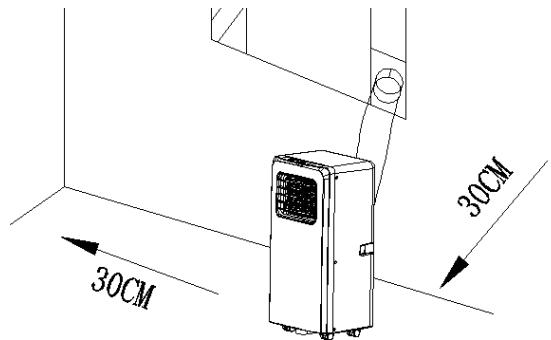

Um ar condicionado amovível deverá ser instalado numa superfície plana e com espaço à volta. Não bloqueie a saída de ar e a distância necessária à volta deve ser, no mínimo, de 30cm. A cablagem da tomada deve cumprir os requisitos de segurança elétrica locais.

Instalação do Bocal de Exaustão

Dobre ambas as extremidades do bocal de exaustão no clipe de fixação quadrado e clipe de fixação plano. Insira o clipe de fixação quadrado nas aberturas na parte posterior do ar condicionado. Coloque a outra extremidade do bocal de exaustão no parapeito mais próximo.

• Instalação do Kit do Deslizador da Janela O modo de instalação do kit do deslizador da janela é, principalmente, na “horizontal” e “vertical”. Não existe muita diferença no processo real.

MANUTENÇÃO DE LIMPEZA

Antes de limpar, certifique-se de que desliga a unidade de todas as tomadas de alimentação elétrica. Primeiro, limpe a superfície com um detergente neutro e um pano molhado e, em seguida, limpe com um pano seco. Não use gasolina nem outros químicos para limpar a unidade. Não lave diretamente a unidade. Se o ar condicionado estiver danificado, contacte o revendedor ou oficina de reparação.

Filtro de Ar • Se o filtro de ar ficar obstruído com pó/sujidade, deverá ser limpo uma vez a cada duas semanas. • Abra a grelha de entrada de ar e retire o filtro de ar. • Limpe o filtro de ar com um detergente neutro e tépido 40°C e seque-o à sombra. • Colocando o filtro de ar na grelha de entrada, volte a colocar os componentes como estão.

A unidade não arrefece o suficient

As portas ou janelas não estão fechadas. Existem fontes de aquecimento na sala. O bocal de ar de exaustão não está ligado ou está bloqueado. A definição de temperatura é demasiado alta. A entrada de ar está bloqueada.

A unidade não inicia quando prime o botão de alimentação

A lâmpada do indicador de água cheia pisca e o depósito de água está cheio. A temperatura ambiente é superior à temperatura de definição. (Modo de aquecimento elétrico) A temperatura ambiente é inferior à temperatura de definição. (Modo de arrefecimento)

Retire a água do depósito de água. Redefina a temperatura Redefina a temperatura

Desligamento Automático no modo de aquecimento

Proteção de aquecimento, quando a temperatura na saída de ar excede os 70ºC, a unidade desliga automaticamente.

Reinicie a unidade a uma temperatura ambiente suficientemente mais baixa.

O chão não está nivelado o suficiente O som provém do fluxo do refrigerante no interior do ar condicionador

Coloque a unidade numa superfície nivelada se possível É normal.

Substitua o sensor de temperatura ambiente (a unidade também pode funcionar sem substituição.)

Depósito de água cheio

Esvazie o depósito de água.

RESOLUÇÃO DE PROBLEMAS Problemas

Certifique-se de que todas as janelas e portas estão fechadas. Remova as fontes de calor se for possível Ligue ou limpe o bocal do ar de exaustão. Redefina a temperatura Limpe a entrada de ar.

PT O produto ou equipamento contém gás de estufa fluorado. Art.n.º Refrigerante: Quantidade em kg: Potencial de aquecimento global: Equivalente de CO2 em toneladas:

AC-5477 R410a 0,27 2088 0,5638

Art.n.º Refrigerante: Quantidade em kg: Potenical de aquecimento global: Equivalente de CO2 em toneladas:

AC-5527PR R410a 0,27 2088 0,5638

Manual de utilizador Art.n.º Refrigerante: Quantidade em kg: Potenical de aquecimento global: Equivalente de CO2 em toneladas:

AC-5529 R410a 0,29 2088 0,6055

Art.n.º Refrigerante: Quantidade em kg: Potenical de aquecimento global: Equivalente de CO2 em toneladas:

Este produto tem uma garantia de 24 meses. A sua garantia é válida se o produto for usado de acordo com as instruções e para o fim para o qual foi criado. Além disso, a compra original (fatura, talão de vendas ou recibo) deverá ser apresentada com a data de compra, o nome do revendedor e o número do item do produto. Para obter as condições de garantia detalhadas, consulte o nosso website de serviço: service.tristar.eu

AMBIENTE Este aparelho não deve ser colocado no lixo doméstico no final da respetiva vida útil e deve ser entregue num ponto central de reciclagem de aparelhos domésticos elétricos e eletrónicos. Este símbolo no aparelho, manual de instruções e embalagem foca esta questão importante. Os materiais usados neste aparelho podem ser reciclados. Ao reciclar aparelhos domésticos usados, está a contribuir muito para a proteção do nosso ambiente. Solicite informações às suas autoridades locais relativamente ao ponto de recolha.

SUPORTE Pode encontrar todas as informações disponíveis e peças sobressalentes em http://www.service.tristar.eu
