MODE D'EMPLOI AC5562 TRISTAR

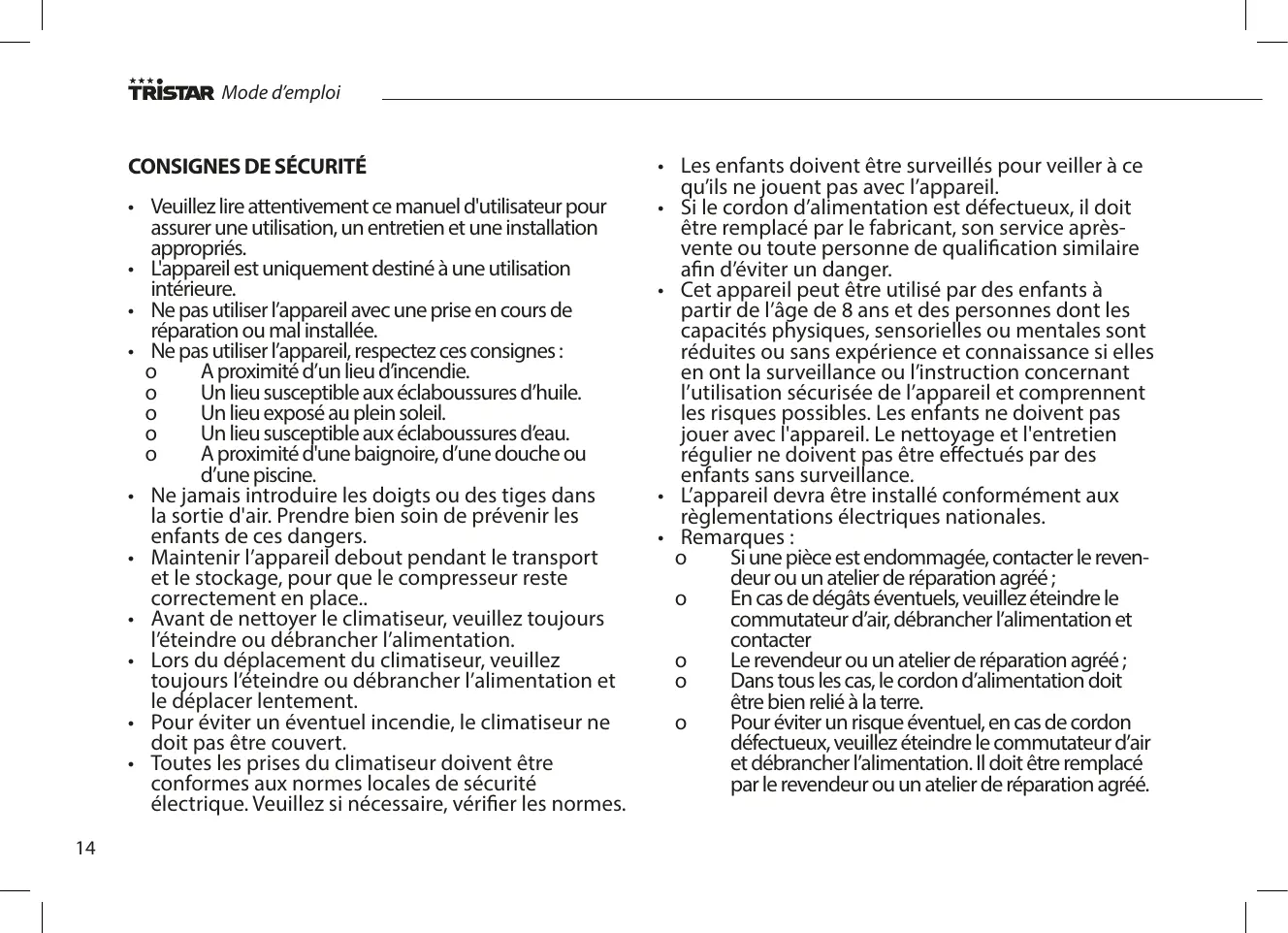

CONSIGNES DE SÉCURITÉ • Veuillez lire attentivement ce manuel d'utilisateur pour assurer une utilisation, un entretien et une installation appropriés. • L'appareil est uniquement destiné à une utilisation intérieure. • Ne pas utiliser l’appareil avec une prise en cours de réparation ou mal installée. • Ne pas utiliser l’appareil, respectez ces consignes : o A proximité d’un lieu d’incendie. o Un lieu susceptible aux éclaboussures d’huile. o Un lieu exposé au plein soleil. o Un lieu susceptible aux éclaboussures d’eau. o A proximité d'une baignoire, d’une douche ou d’une piscine. • Ne jamais introduire les doigts ou des tiges dans la sortie d'air. Prendre bien soin de prévenir les enfants de ces dangers. • Maintenir l’appareil debout pendant le transport et le stockage, pour que le compresseur reste correctement en place.. • Avant de nettoyer le climatiseur, veuillez toujours l’éteindre ou débrancher l’alimentation. • Lors du déplacement du climatiseur, veuillez toujours l’éteindre ou débrancher l’alimentation et le déplacer lentement. • Pour éviter un éventuel incendie, le climatiseur ne doit pas être couvert. • Toutes les prises du climatiseur doivent être conformes aux normes locales de sécurité électrique. Veuillez si nécessaire, vérifier les normes. 14

• Les enfants doivent être surveillés pour veiller à ce qu’ils ne jouent pas avec l’appareil.

• Si le cordon d’alimentation est défectueux, il doit être remplacé par le fabricant, son service aprèsvente ou toute personne de qualification similaire afin d’éviter un danger. • Cet appareil peut être utilisé par des enfants à partir de l’âge de 8 ans et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou sans expérience et connaissance si elles en ont la surveillance ou l’instruction concernant l’utilisation sécurisée de l’appareil et comprennent les risques possibles. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien régulier ne doivent pas être effectués par des enfants sans surveillance. • L’appareil devra être installé conformément aux règlementations électriques nationales. • Remarques : o Si une pièce est endommagée, contacter le revendeur ou un atelier de réparation agréé ; o En cas de dégâts éventuels, veuillez éteindre le commutateur d’air, débrancher l’alimentation et contacter o Le revendeur ou un atelier de réparation agréé ; o Dans tous les cas, le cordon d’alimentation doit être bien relié à la terre. o Pour éviter un risque éventuel, en cas de cordon défectueux, veuillez éteindre le commutateur d’air et débrancher l’alimentation. Il doit être remplacé par le revendeur ou un atelier de réparation agréé.

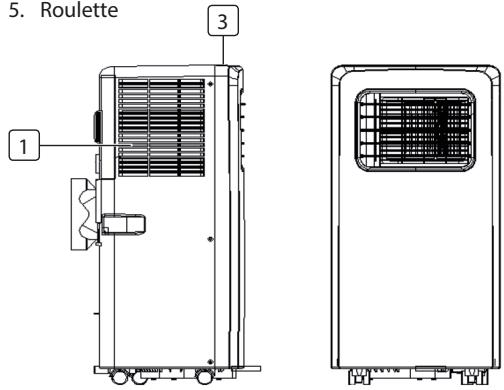

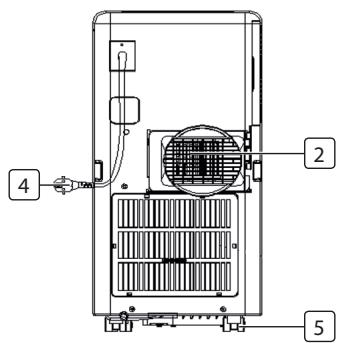

DESCRIPTION DES PIÈCES

Sortie d'air Panneau de commande Cordon d’alimentation Roulette 3

FR Tuyau d'évacuation d’air chaud

Connecteur de tuyau (extrémité fenêtre)

Connecteur de tuyau (extrémité climatiseur)

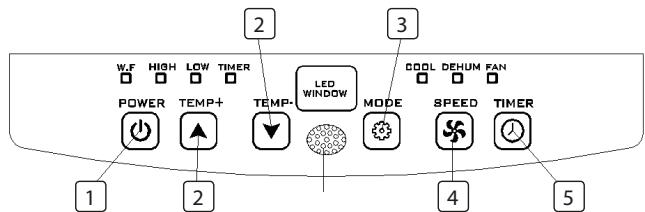

Boutons Temperature Bouton Mode Bouton de réglage Fan speed Bouton Marche/Arrêt Timer 2

Brancher le cordon d’alimentation dans une prise CA220~240V/50Hz reliée à la terre ;

Appuyer sur le bouton POWER pour allumer le climatiseur. Plage de températures de fonctionnement : 18°C - 35°C Vérifier que le tuyau d’évacuation soit correctement monté. Lors de l’utilisation des fonctions de refroidissement et de déshumidification, observer un intervalle d’au moins 3 minutes entre chaque POWER.

AVANT LA PREMIÈRE UTILISATION Avant le commencement des opérations dans cette section :

• Trouver un endroit à proximité d’une alimentation électrique. • Installer le tuyau d'évacuation et bien régler la position de la fenêtre.

• Appuyer sur le bouton “Mode” jusqu'à ce que l'icône “Cool” apparaisse. • Appuyer sur le bouton p ou q pour sélectionner une température ambiante désirée. (16ºC-31ºC) • Appuyer sur le bouton “Fan Speed” pour sélectionner la vitesse de l’air. Déshumidification • Appuyer sur le bouton “Mode” jusqu'à ce que le voyant lumineux “Déshumidification” clignote • Régler automatiquement la température choisie à la température ambiante actuelle moins 2ºC. (16ºC-31ºC) • Régler automatiquement le moteur du ventilateur sur la vitesse d’air BASSE Ventilateur • Appuyer sur le bouton “Mode” jusqu'à ce que l'icône “Fan” apparaisse. • Appuyer sur le bouton “Fan Speed” pour sélectionner la vitesse d’air. Minuteur Réglage Minuteur MARCHE • Lorsque le climatiseur est sur ARRÊT, appuyer sur le bouton “Timer” et sélectionner une heure souhaitée de MISE EN MARCHE avec les boutons de réglage de température et d’heure. • “Preset ON Time” s’affiche sur le panneau de commandes. • L’heure de MISE EN MARCHE peut être réglée à tout moment entre 0-24 heures.

Réglage Minuteur ARRÊT • Lorsque le climatiseur est EN MARCHE, appuyer sur le bouton “Timer” et sélectionner une heure souhaitée d’ARRÊT avec les boutons de réglage de température et d’heure. • “Preset OFF Time” s’affiche sur le panneau de commandes. • L’heure d’ARRÊT peut être réglée à tout moment entre 0-24 heures. Vidange continue • Si l’appareil ne doit pas être utilisé pendant une longue période, veuillez enlever le bouchon en caoutchouc de l’orifice de vidange au bas de l'appareil, et relier un tuyau de vidange au collier de fixation le plus bas. Toute l’eau du réservoir d’eau s’évacuera vers l’extérieur. • Si la pompe à eau est endommagée, la vidange continue peut être utilisée, et dans ce cas, la pompe à eau n'est pas déclenchée. L’appareil peut également bien fonctionner. • Si la pompe à eau est endommagée, une vidange intermittente peut également être utilisée. Dans ce cas, si le voyant lumineux du réservoir d’eau plein s'allume, relier un tuyau de vidange au collier de fixation le plus bas.

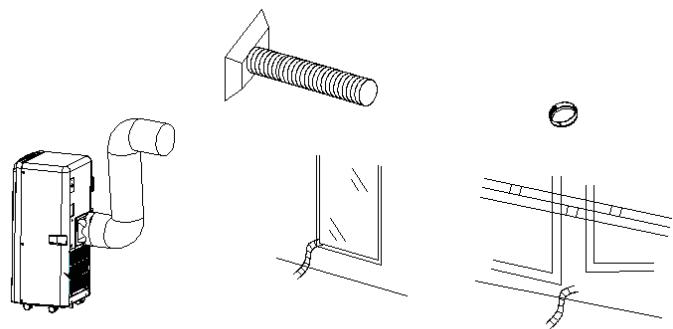

FR Installation du tuyau d'évacuation

Alarme Réservoir d’eau intérieur plein

Le réservoir d'eau intérieur du climatiseur dispose d’un commutateur de sécurité de niveau d’eau, qui commande le niveau de l’eau. Lorsque le niveau d'eau atteint une hauteur prévue, le voyant lumineux du réservoir d’eau plein s'allume. (Si la pompe à eau est endommagée, lorsque le réservoir d’eau est plein, veuillez enlever le bouchon en caoutchouc au bas de l’appareil et toute l’eau s’évacueraà l’extérieur.)

Un climatiseur amovible doit être installé dans un lieu plat et dégagé tout autour. Ne pas bloquer la sortie d'air, et l’espace nécessaire tout autour doit être d’au moins 30 cm.

Le câblage de la prise doit être conforme aux normes locales de sécurité électrique.

Entrelacer les deux extrémités du tuyau d'évacuation dans le collier de fixation carré et le collier de fixation plat.

Insérer le collier de fixation carré dans les ouvertures à l’arrière du climatiseur. Mettre l'autre extrémité du tuyau d'évacuation sur l’appui de fenêtre à proximité.

Installation du Kit à châssis de fenêtre

• Le processus d'installation du kit à châssis de fenêtre est principalement « horizontal » et « vertical ». Le processus actuel varie de peu.

Avant de nettoyer, veiller à débrancher l’appareil de la prise électrique.

Nettoyer d'abord la surface avec un détergent neutre et un chiffon humide, et puis essuyez-le avec un chiffon sec. Ne pas utiliser d’essence ou autre produits chimiques pour nettoyer l’appareil. Ne pas laver directement l’appareil. Si le climatiseur est endommagé, veuillez contacte le revendeur ou l’atelier de réparation.

• Si le filtre à air est bouché par la poussière/saleté, il devrait être nettoyé une fois toutes les deux semaines. • Ouvrir la grille d’entrée d’air et retirer le filtre à air. • Nettoyer le filtre à air avec un détergent neutre à l’eau tiède (40°C) et le sécher- à l’ombre. • En replaçant le filtre à air dans la grille d’entrée d’air, remettez les éléments dans leurs positions.

L'appareil ne démarre pas en appuyant sur le bouton d’alimentation

L'appareil ne refroidit pas suffisamen

Le voyant lumineux du réservoir d’eau • plein clignote, et le réservoir d'eau

• est plein. • La température ambiante est supérieure à la température de réglage. (Mode de chauffage électrique) La température ambiante est inférieur à la température de réglage. (Mode Refroidissement)

Vider l'eau du réservoir d'eau.

Re-régler la température Re-régler la température

Les portes ou les fenêtres ne sont pas fermées.

La pièce contient des sources de chaleur. Le tuyau d'évacuation d’air n’est pas relié ou est bloqué. La température réglée est trop élevée. L'entrée d'air est bouchée.

Veillez à ce que les fenêtres et les portes soient fermées.

Retirer les sources de chaleur si possible Relier ou nettoyer le tuyau d’évacuation d’air. Re-régler la température Nettoyer l'entrée d'air.

Arrêt automatique en mode chauffage

Protection de chauffage: lorsque la température de la sortie d'air dépasse 70ºC, l'appareil s’arrêtera automatiquement.

Redémarrer l’appareil à une température ambiante moindre.

Le sol n'est pas de niveau ou suffisamment plat

Le bruit vient de l’écoulement du fluide frigorigène à l'intérieur du climatiseur

Placer l’appareil sur une surface au sol de niveau et plate si possible

Défaillance du capteur de température ambiante

Remplacer le capteur de température ambiante (l’appareil peut également fonctionner sans remplacement.)

Réservoir d’eau plein

Veuillez vider le réservoir d'eau.

Ce produit contient des gaz fluorés à effet de serre.

Art. N°. Réfrigérant : Quantité en kg : Potentiel de réchauffement climatique : Équivalent CO2 en tonnes :

R410a 0,27 2088 0,5638

Réfrigérant : Quantité en kg : Potentiel de réchauffement climatique : Équivalent CO2 en tonnes :

Réfrigérant : Quantité en kg : Potentiel de réchauffement climatique : Équivalent CO2 en tonnes :

R410a 0,29 2088 0,6055

Réfrigérant : Quantité en kg : Potentiel de réchauffement climatique : Équivalent CO2 en tonnes :

R410a 0,29 2088 0,6055

Ce produit est garantit 24 mois. Votre garantie est valable si le produit est utilisé conformément aux instructions et aux fins pour lesquelles il a

été prévu. De plus, la preuve d'achat originale (facture, ticket de caisse ou reçu) doit être soumise avec la date d'achat, le nom du revendeur et le numéro d'identification du produit. Pour les conditions détaillées de garantie, veuillez consulter notre site internet d'assistance : service.tristar.eu

FR ENVIRONNEMENT Cet appareil ne doit pas être jeté avec les déchets ménagers à la fin de sa durée de vie, mais doit être remis à un centre de recyclage d’appareils domestiques électriques et électroniques. Ce symbole sur l'appareil, le manuel d'utilisation et l'emballage attire votre attention sur ce sujet important. Les matériaux utilisés dans cet appareil peuvent être recyclés. En recyclant les appareils domestiques usagés, vous contribuerez

à un effort important de la protection de notre environnement. Renseignez-vous auprès des autorités locales pour connaître les centres de collecte des déchets.

ASSISTANCE Vous trouverez toutes les informations disponibles et les pièces détachées sur http://www.service.tristar.eu
