Produkttyp	Mobil monoblock luftkonditionering
Märke	TRISTAR
Modell	AC5562
Strömförsörjning	220-240 V ~ 50 Hz
Köldmedium	R410A (0,27 kg)
Driftslägen	Kylning, Avfuktning, Fläkt
Driftstemperaturområde	18°C - 35°C
Temperaturinställning (kylning)	16°C - 31°C
Fläkthastighet	Hög / Låg
Timer	0-24 timmar (start och stopp)
Larm för full vattentank	Ja (indikatorlampa och stopp vid full tank)
Tömning	Kontinuerlig via slang eller manuell tömning
Luftfilter	Tvättbart, rengöring varannan vecka
Ingående tillbehör	Avloppsslang, fönsterkit, fjärrkontroll
Säkerhet	Barnlås, automatisk avstängning (full tank eller överhettning)
Garanti	24 månader
Underhåll	Rengör med neutralt rengöringsmedel och fuktig trasa
Felkod E0	Defekt rumstemperatursensor
Felkod E2	Vattentank full
Fluorerade växthusgaser	R410A, GWP 2088, CO2-ekvivalent 0,5638 ton

Vanliga frågor - AC5562 TRISTAR

Hur rengör man luftfiltret på luftkonditioneringen?

Öppna luftinsugningsgallret, ta bort luftfiltret, rengör det med neutralt rengöringsmedel i ljummet vatten (40°C), torka det sedan i skuggan. Sätt tillbaka det. Det rekommenderas att rengöra det varannan vecka.

Vad ska jag göra om indikatorn för full vattentank tänds?

Indikatorlampan visar att den inre vattentanken är full. Töm vattnet genom att ta bort gummiproppen på apparatens undersida eller anslut en tömningsslang för kontinuerlig avledning.

Hur använder jag funktionen för kontinuerlig tömning?

Ta bort gummiproppen från tömningsöppningen på apparatens undersida, anslut sedan en tömningsslang till den nedre klämman. Vattnet kommer att rinna ut automatiskt.

Vad betyder felkoderna E0 och E2?

Kod E0 indikerar ett fel på rumstemperatursensorn. Kod E2 signalerar att vattentanken är full. För E2, töm tanken. För E0 måste sensorn bytas, men apparaten kan fortsätta att fungera.

Kan jag använda luftkonditioneringen utan avloppsslangen?

Nej, avloppsslangen är nödvändig för att avleda varmluft. Utan den kommer apparaten inte att kyla ordentligt och kan överhettas. Den måste installeras och inte blockeras.

Vilket är driftstemperaturområdet?

Luftkonditioneringen kan fungera inom ett omgivningstemperaturområde på 18°C till 35°C. Utanför detta kan prestandan minska eller apparaten stängas av automatiskt.

Hur ställer jag in timern för automatisk start?

När apparaten är avstängd, tryck på Timer-knappen och använd temperaturknapparna för att välja önskad tid (0-24h). Ikonen Preset ON Time visas. Samma procedur används för att ställa in automatisk avstängning.

Vad gör jag om apparaten inte kyler tillräckligt?

Kontrollera att dörrar och fönster är stängda, att avloppsslangen inte är blockerad, att inställd temperatur inte är för hög, och att luftintaget inte är blockerat. Flytta bort värmekällor om möjligt.

Apparaten avger ett vätskeljud, är det normalt?

Ja, ljudet kommer från köldmediet som strömmar i kretsen. Det är normalt. Om ljudet blir överdrivet eller onormalt, kontakta eftermarknadsservice.

Hur installerar jag fönsterkitet?

Fönsterkitet består av horisontella och vertikala delar. Öppna fönstret, placera kittet i öppningen och justera det till bredd och höjd, fäst sedan avloppsslangen i den avsedda kontakten. Se schemat i bruksanvisningen.

BRUKSANVISNING AC5562 TRISTAR

Läs denna användarhandbok noggrant für att sakerställa korrekt användning, underhalb och.
- Denna utrustning är endast avsedd for användning inomhus.
- Använd inte encheten med att eluttag som häller på att repareras eller som inte är installerat korrekt.
Följ dessa forsiktighetsaatgärder. Använd aldrig encheten i narheten av:

o en öppen eld.
o ert omrade darr olja kan stanka.
o ert omrade som ar utsatt for direkt solljus.
o ert omrade darr vatten kan stanka.
o i narheten av badkar, tvattmaskin, dusch ellsimbassang.

• För aldrig in fingrar eller foremål i luftutloppet.
  Varna speziellt barn for dessa faror.
• Hall enhances uppratt under transport och forvaring, sa att kompressorn sitter korrekt.
• Stäng alltid av eller koppla bort stromforsörjningen innan du rengör luftkonditioneraren.
• Stäng alltid av och koppla bort strömförsörningen innan du flyttar luftkonditioneraren, och flytta den försiktigt.
• Täckinte über luftkonditioneraren, det kan orsaka brand.
• Alla eluttag für luftkonditioneraren@maste uppfylla de lokala elsakerhetskraven. Om nödvändigt, kontrollera att kraven uppfylls.

Barn skä overvakas sà att de inte leker med utrustningen.
- Om nätkabeln är skadad maste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer, for att undvika risker.
- Enheten kan användas av barn frän 8år och uppåt och personer med nedsatt fysisk, sensorisk eller mental formåga eller brist på erfarenhet och kunskap om de övervakas eller fär instruktioner angående användning av encheten på att säkert sätt och Förstår riskerna. Barn ska inte leka med utrustningen. Rengöring och underhäll ska inte utforas av barn om de inte övervakas.
- Utrustningencka installeras i enlight med nationella elinstallationsbestammelser.
Noteringar:

Om nagan del av utrustingen skadas, kontakta Återforsäljaren eller en godkänd reparationsverkstad;
O m skador uppstar, stang av utrustingen, kopla bort strömforsörjningen och kontakta
o Återforsäljaren ell er en godkänd reparationsverkstad;
o Strömkabeln måste alltid vara ordentlich jordad.
o För att undvika risk for skador, stäng av utrust- ningen och koppla bort strömforsrjningen om strömkabeln skadas. Den maste ersattas av Åter- forsäljaren eller en godkänd reparationsverkstad.

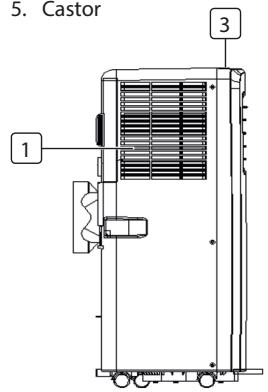

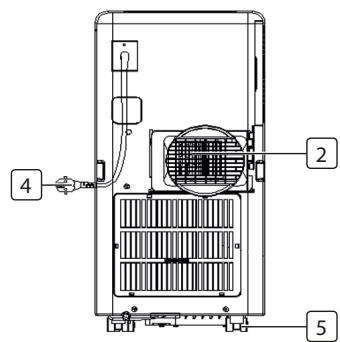

BESKRIVNING AV DELARNA

1. Luftinlopp
2. Luftutlopp
3. Kontrollpanel
4. Strömkabel
5. Castor

TILLBEHÖR

Del	Beskrivning
	Slang für varmluftsutlopp
	Slanganslutting (fönsteränden)
	Slanganslutting (luftkonditioner-aränden)
	Fönsterpaket
	Fjärrkontroll

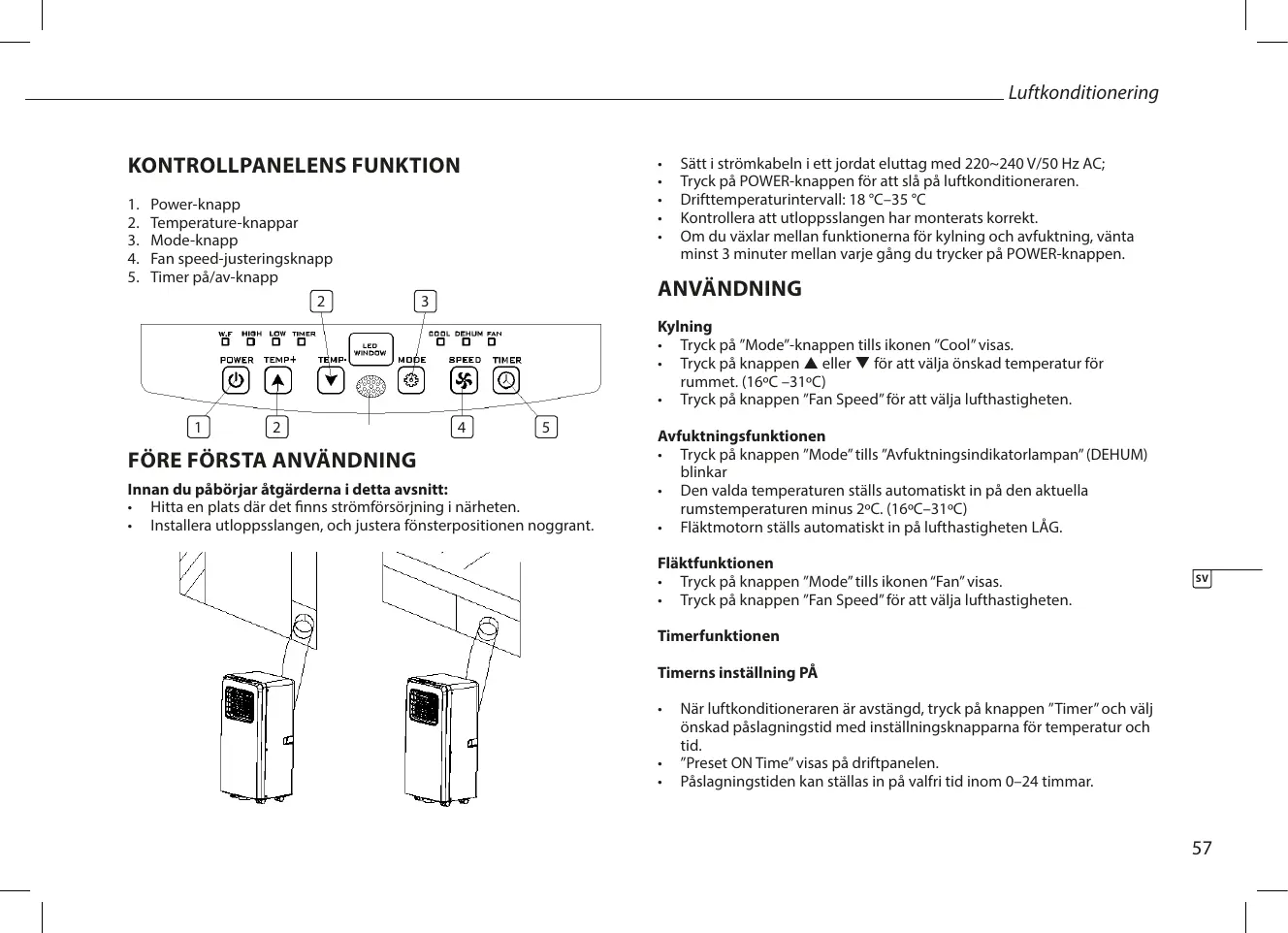

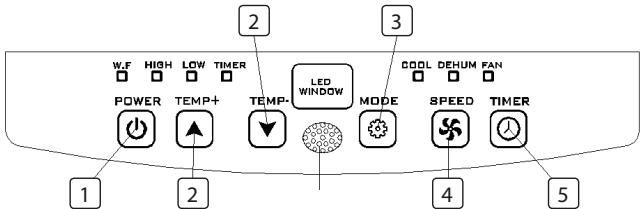

KONTROLLPANELENS FUNKTION

1. Power-knapp
2. Temperature-knappar
3. Mode-knapp
4. Fan speed-justeringsknapp
5. Timer pã/av-knapp

FÖRE FÖRSTA ANVÄNDNING

Innan du pabörjar atgärderna i detta avsnitt:

• Hitta en plats där det finns strömförsörjning i narheten.
• Installera utloppsslangen, och justera fönsterpositionen noggrant.

Satti stromkabeln iett jordat eluttag med 220~240 V/50 Hz AC;
Tryck på POWER-knappen für att slå på luftkonditioneraren.
- Drifttemperaturinterval: 18^ - 35^
- Kontrollera att utloppsslangen har monterats korrekt.
- Om du växlar mellan Funktionerna für kylning och avfuktning, vänta minst 3 minutes mellan varje gäng du trycker på POWER-knappen.

ANVÄNDNING

Kylning

Tryck på "Mode"-knappen tills ikonen "Cool" visas.
Tryck på knappen eller for att valja onskad temperatur for rummet. (16°C - 31°C)
Tryck på knappen "Fan Speed" for att välja lufthastigheten.

Avfuktningsfunktionen

Tryck på knappen "Mode"tills "Avfuktningsindikatorlampan"(DEHUM) blinkar
Den valda temperaten ställs automatiskt in på den aktuella rumstemperaturen minus 2^ . (16°C-31°C)
Fläktmotorn ställs automatiskt in på lufthastigheten LÄG.

Fläktfunktionen

Tryck på knappen "Mode" tills ikonen "Fan" visas.
Tryck på knappen "Fan Speed" für att välja lufthastigheten.

Timerfunktionen

Timernsinstalling PÅ

• När luftkonditioneraren ar avständg, tryck på knappen "Timer" och välj önskad pāslagningstid med inställningsknapparna für temperatur och tid.
• "Preset ON Time"visas pà driftpanelen.
  Påslagningstiden kan ställas in på valfri tid inom 0-24 timmar.

TimernsinstallingAV

• När luftkonditioneraren ar påslagen, tryck på knappen "Timer" och valj önskad avständningssted med inställningsknapparna für temperatur och tid.
• "Preset OFF Time" visas på driftpanelen.
• Avstängningstiden kan ställas in på valfri tid inom 0-24 timmar.

Kontinuerlig dränering

• Om du inte tänker använda encheten under en langre tid, ta bort gummilocket frän dräneringshålet langst ner på encheten, och anslut en dräneringssslang till den undre fasklämman. Allt vatten i vattenbehällaren dräneras ut frän encheten.
• Om vattenpumpenär skadad kan kontinuierlig dränering användas, och ienna situation aktiveras inte vattenpumpen. Enheten fungerä dā normalt.
• Om vattenpumpen ar skadad kan också periodisk dränering användas. I detta fall, anslut en dräneringsslang till den undre fasklamman nar indicatorlampan for att vattenbehällaren ar full tänds (W.F).

Larmfunktion nar den interna vattenbehällaren ar full

Den interna vattenbehällaren i luftkonditioneraren har en sakerhetsbrytare for vattennivān, som kontrollerar vattennivān. Nār vattennivān nār en viss hojd tänds indicatorlampan for att vattenbehällaren ār full (W.F). (Om vattenpumpen ār skadad, ta bort gummilocket langst ner på enheten nār vattenbehällaren ār full, sä dräneras allt vatten ut frān encheten.)

INSTALLATION

• Luftkonditioneraren ska installeras på en plan yta med fritt utrymme runt omkring. Blockera inte luftutloppet, och lämna minst 30 cm fritt utrymme runt om.
• Elledningarna sca följa de lokala elsakerhetskraven.

• För in体系建设的实施，如：1. 建设基础设施；2. 建设基础设施的运营；3. 建设基础设施的维护。
• För in den fyrkantiga faktklämman i öppningarna bak på luftkonditioneraren.
• Dra den andraänden av utloppsslangen till en fönsterkarm i narheten.

Installation av fönsterpaket

Installationen av fönsterpaketet ar framforallt "horisontellt" och "vertikalt", själva processen ar annars mycket like.

UNDERHÄLLSRENGÖRING

• Innan du rengör encheten, koppla bort den från alla elektriska anslutningar.
• Rengör Först höljet med att neutral rengöringsmedel och en fuktig trasa, och torka den sedan med en torr trasa.
  Anvand inte bensin eller andra kemikalier for att rengora encheten.
  Spola inte vatten direkt pa enheten.
• Om luftkonditioneraren skadas, kontakta Återförsäljaren eller en reparationsverkstad.

Luftfilter

• Om luftfiltret sätts ingen av smuts/damm, rengör det daß varannan vecka.
• Oppna luftinloppets galler och ta bort luftfiltret.
• Rengör luftfiltret med att neutral rengöringsmedel i ljummet vatten 40^ och lát det torka på en skuggig plats.
  Satt luftfiltret i inloppsgallret, och satt tillbaka alla delar pa sin plats.

FELSÖKNING

Problem	Möjlga orsaker	Förslag på Lösninger
Enheten startar inte länger jag trycker på strömknappen.	· Indikatorlampan for att vattenbehällaren är full blinkar, och vattenbehällaren är full. · Rummets temperatur är högre än den inställde temperaturen. (Laget elektrisk uppvärming) · Rummets temperatur är lakre än den inställde temperaturen. (Kylningslauge)	· Töm ut vattenet från vattenbehällaren. · Aterställ temperatureen · Aterställ temperatureen
Enheten kyler inte tillräckligt	· Dörrer erlor fönster är inte stängda. · Det finns en värmekälla i rummet. · Uloppsluftslangen är inte ansluten erlor ä blockerad. · Temperaturinställningen är für hög. · Luftinloppet är blockerat.	· Se till att alla fönster och dörrar är stängda. · Ta bort alla värmekällor, om det är möjg. · Anslut eller rengör utloppsluftslangen. · Aterställ temperatureen · Rengör luftinloppet.
Problem	Möjliga orsaker	Förslag på Lösningar
Strömmen stängs av automatiski i värmeläge	Överhettningskydd, enchoten stängs av automatiskt om temperaturen vid luftutloppet överstiger 70°C.	Starta om encheten när rummets temperatur ar tillräcklig lög.
Buller	Golvet är inte tillräcklig jämnt er plant. LjudetCOMMFR flódet av kylmedelINETI i luftkonditioneraren	Placera encheten på en jämn, plan ytå, om mögigt.Detta är normalt.
E0-kod	Fel på rumstemperatursensorn	Byt ut rumstemperatursensorn (encheten kan även användas utan att sensorn byts ut).
E2-kod	Vattenbehällaren är full	Töm vattenbehällaren.

Produkten aller ustrustninger innehaaller fluorerad vaxthusgas.

Art.nr. AC-5477

Kylmedel: R410a

Mängdikg: 0,27

Global uppvärningspotential: 2088

Global uppvärningspotential: 2088

CO2-ekvivalent i ton: 0,5638

Art.nr. AC-5529

Kylmedel: R410a

Mängdikg: 0,29

Global uppvärningspotential: 2088

CO2-ekvivalent i ton: 0,6055

Art.nr. AC-5531

Kylmedel: R410a

Mängdikg: 0,29

Global uppvärningspotential: 2088

CO2-ekvivalent i ton: 0,6055

GARANTI

• Denna produit har 24帽子ers garanti. Din garanti gäller omprodukten används i enlighet med instruktionerna och det syfte for vilket den konstrueraats. Dessutom mäste originalköpehandlingen(faktura eller kvitto) uppvisas, med inköpsdatum, namnet pa äterförsäljaren och produits serienummer.
• For detaljerade garantivillkor, se vär servicewebbplats: service.tristar.eu

OMGIVNING

Denna utrustning fär inte kastas i hushällssoporna nar den slitits ut,utan maste lämmas in på en ätervinningsanlaggning for elektrisk och elektronisk hushällsutrustning. Denna symbol på utrustningen, instruk-tionshandboken och forpackningen informerar dig om denna viktiga fräga. Materialet som används ienna utrustning kan ätervinnas. Genom att ätervinna forbrukad hushällssutrustning bidrar du till skyddet av miljön. Kontakta din Lokala myndigheter for information om ätervinningsställen.

SUPPORT

Du hittar all tillganglig information och reservdilar på http://www.service.tristar.eu
