OGB100SEDD/GA - Kotlina GORENJE - Bezplatný návod na obsluhu

Typ produktu	Kondenzačný plynový kotol
Značka	Gorenje
Model	OGB100SEDD/GA
Rozmery (Š x V x H)	60 x 40 x 30 cm
Hmotnosť	25 kg
Palivo	Zemný plyn (G20) / Propán (G31)
Menovitý výkon	24 kW
Hlavné funkcie	Ústredné kúrenie a príprava teplej úžitkovej vody
Energetická účinnosť	≥ 94%
Energetická trieda	A
Prevádzkový tlak	3 bar
Prevádzková teplota	30-80 °C
Údržba a čistenie	Odporúča sa ročné čistenie odborníkom
Bezpečnosť	Zariadenie proti prehriatiu, bezpečnostný ventil
Náhradné diely	Plynový filter, tepelný výmenník, obehové čerpadlo
Opraviteľnosť	Index opraviteľnosti 8.5/10
Všeobecné informácie	Návod k dispozícii vo viacerých jazykoch, bezplatné stiahnutie

Často kladené otázky - OGB100SEDD/GA GORENJE

Ako nainštalovať kotol Gorenje OGB100SEDD/GA?

Inštaláciu musí vykonať kvalifikovaný odborník v súlade s platnými normami.

Aká je ideálna nastavená teplota?

Pre kúrenie medzi 20-22 °C; pre teplú vodu 50-60 °C.

Ako odvzdušniť radiátory?

Použite manuálne odvzdušnenie na každom radiátore, otvorte odvzdušňovaciu skrutku, kým nezačne tiecť voda.

Čo robiť v prípade chybového kódu E1?

To označuje poruchu zapaľovania. Skontrolujte prívod plynu a resetujte zariadenie.

Ako udržiavať kotol?

Ročná údržba odborníkom je povinná na zaistenie bezpečnosti a výkonu.

Je možné používať kotol bez vody?

Nie, okruh musí byť naplnený a pod tlakom (1-2 bar).

Ako nastaviť teplotu teplej úžitkovej vody?

Použite tlačidlo nastavenia na ovládacom paneli, zvyčajne medzi 35 a 60 °C.

Kotol vydáva abnormálny hluk, čo robiť?

Skontrolujte tlak (mal by byť medzi 1 a 2 bar) a v prípade potreby odvzdušnite radiátory.

Kde nájsť náhradné diely?

Kontaktujte popredajný servis Gorenje alebo autorizovaného predajcu.

Ako resetovať kotol po poruche?

Stlačte tlačidlo Reset na 3 sekundy.

NÁVOD NA OBSLUHU OGB100SEDD/GA GORENJE

Ohrievač je vyrobený v súlade s platnými normami a oficiálne testovaný, preň bol vydaný bezpečnostný certifikát a certifikát o elektromagnetickej kompatibilite. Jeho základné technické vlastnosti sú uvedené na typovom štítku nalepenom medzi prípojnými rúrami. Ohrievač smie do vodovodnej a elektrickej siete zapojiť len pre to vyškolený odborník. Zásahy do jeho vnútrajšku za účelom opravy, odstránenia vodného kameňa a revízie alebo výmeny antikoróznej ochrannej anódy smie vykonať len autorizovaná servisná služba.

ZABUDOVANIE

Ohrievač zabudujte čím bližšie odberným miestom. V prípade zabudovania ohrievača v priestore s vaňou alebo sprchou, je povinne treba dodržiavať požiadavky normy IEC 60364-7-701 (VDE 0100, čast' 701). Na stenu ho pripevníte nástennými skrutkami s minimálnym nominálnym priemerom 8 mm. Stenu so slabou nosnosťou musíte na mieste, kam ho pripevníte, vhodne spevnit'. Ohrievač smiete na stenu pripevnit' len v zvislej polohe.

TECHNICKÉ PARAMETRE SPOTREBIČA

Typ OGB 30 E3 OGB 50 E3 OGB 80 E3 OGB 100 E3 OGB 120 E3
Model		OGB 30 SEDD/UNI	OGB 50 SEDD/UNI	OGB 80 SEDD/UNI	OGB 100 SEDD/UNI	OGB 120 SEDD/UNI
Objem	[I]	30	50	80	100	120
Menovitý tlak	[MPa]	0,6
Hmotnosť /naplnený vodou	[kg]	19/49	24/74	31/111	36/136	41/161
Hmotnosť /naplnený vodou		smaltovaný / Mg anóda
Prípojné výkon	[W]	2100	2000
Počet a výkon ohrievacích telies	[W]	3 x 700	2 x 1000
Prípojné napätie	[V~]	230
Trieda ochrany		I
Stupeň ochrany		IP24
Čas zohrievania do 75°C 1)	[h]	105	155	305	355	435
Množstvo miešanej vody pri 40°C	[I]	54	96	151	199	238
Energetická spotreba 2	[kWh/24h]	0,69	0,94	1,30	1,54	1,79

1) Čas zohrievania celkového objemu ohrievača elektrickým výhrevným telesom pri vstupnej teplote studenej vody z vodovodu 15°C.
2) Energetická spotreba pri udržiavaní stálej teploty vody v ohrievači 65°C a pri teplote prostredia 20°C, merané podľa EN 60379.

	A B C
OGB 30 SEDD 5	10 310 235
OGB 50 SEDD 6	90 470 250
OGB 80 SEDD 9	50 735 245
OGB 100 SEDD	1125 900 255
OGB 120 SEDD	1300 900 430

Prípojné a montážne rozmery ohrievača [mm]

ZAPOJENIE NA VODOVODNÚ SIEŤ

Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené.

Prívod studenej vody je vyznačený modrou farbou, odvod teplej vody červenou farbou. Ohrievač môžete na vodovodnú siet' pripojit' dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné miešacie batérie si musíte zaobstarat' vzhľadom na zvolený systém pripojenia.

Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme pripojenia musíte použit’ prietokovú miešaciu batériu. V ohrievači sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúrky miešacej batérie. Silným zaťahovaním páky na miešacej batérii kvapkaniu nemôžete zabránit’, ba dokonca môžete batériu poškodit’.

Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použit’ tlakové miešacie batérie. Na prívodnú rúru musíte z dôvodu bezpečnosti činnosti zabudovať bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa nad nominálnym tlakom. Výpustný otvor na bezpečnostnom ventile musí povinne mať výstup na atmosférický tlak.

Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v bezpečnostnom ventile. Kedže je vracanie vody naspät do vodovodnej siete znemožnené, môže voda kvapkat' z vypúšt'acieho otvoru bezpečnostného ventilu. Kvapkajúcu vodu môžete odviest' do odtoku cez lovný nástavec, ktorý umiestnite pod bezpečnostný ventil.

V prípade, že z dôvodu nevhodne vykonanej inštalácie nemáte možnosť kvapkajúcu vodu odviest' zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabránit' zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.

Za účelom správneho fungovania bezpečnostného ventilu musíte samy periodicky vykonávať kontroly. Pri preverovaní musíte posunom páky alebo uvol'nením matice ventilu (závisí od typu ventilu) otvorit' výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytiect' voda, čo je znakom, že ventil je bezchybný.

1 - Bezpečnostný ventil 6 - Kontrolný nástavec
2 - Kontrolný ventil 7 - Lievik s prípojkou na odtok
3 - Nevratný ventil
4 - Redukčný ventil H - Studená voda
5 - Uzatvárací ventil T - Teplá voda

Ohrievač môžete pripojiť na domovú vodovodnú siet bez redukčného ventilu, ak je tlak v sieti nižší ako 0,5 MPa (5 bar). Ak tlak presahuje 0,5 MPa (5 bar), je bezpodmienečne potrebné zabudovanie redukčného ventilu.

Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustit' vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na miešacej batérii. Ohrievač je napustený, keď voda pritečie výtokovou rúrkou miešacej batérie.

ZAPOJENIE DO ELEKTRICKEJ SIETE

Pred zapojením do elektrickej siete je potrebné do ohrievača zabudovať prípojnú šnúru minimálneho prierezu aspoň 1,5 mm ² (H05VV-F 3G 1,5 mm ² ). Za týmto účelom musíte z ohrievača odstránit ochranný kryt.

Zapojenie ohrievača do elektrickej siete musí byť vykonané v súlade s normami pre elektrické vedenia. Medzi ohrievačom vody a trvalou inštaláciou musí byť zabudované zariadenie na odlúčenie všetkých pólov od napájacej siete v súlade s národnými predpismi v súvislosti s inštaláciou.

Legenda:

1 - Termostat
2 - Dvojpólová teplotná poistka
3 - Vyhrievacie teleso (2x1000 W ili 3x700 W)
4 - Pripojovacia svorka

L - Fázový vodič

N - Neutrálni vodič

1/- - Ochranný vodič

UPOZORNENIE: Pred každým zásahom do vnútrajšku musíte ohrievač bezpodmienečne vypnút' z elektrickej siete!

POUŽÍVANIE A ÚDRŽBA

Po napojení na vodovodnú a elektrickú siet' je ohrievač vody pripravený na používanie.

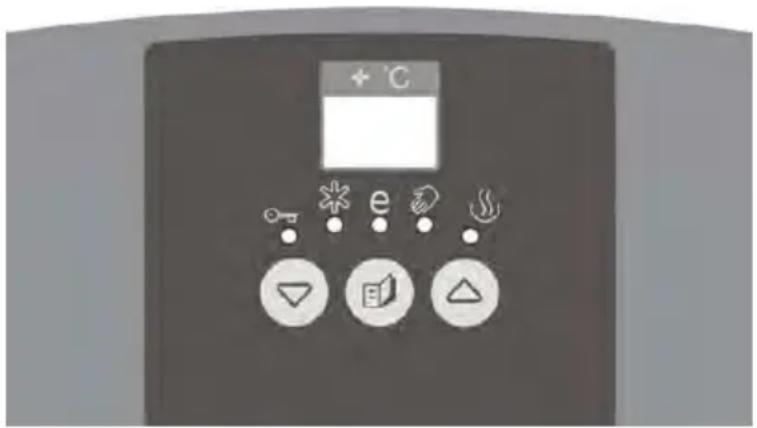

Ohrievač je vybavený elektronickým regulátorom umožňujúcim nastavenie teploty vody v kotle ohrievača vody. Možné je aj ručné nastavenie želanej teploty v rozpätí od 35°C do 75°C, nastavenie na ekonomickú teplotu a nastavenie teploty na ochranu proti zamrznutiu vody v ohrievači.

Zapnutie alebo vypnutie ohrievača nastavte stláčaním tlačidla ohšie ako 2 sek.

Stláčaním programového tlačidla volíte medzi tromi možnosťami:

• volba ochrany proti zamrznutiu vody (prednastavená teplota vody na 7°C)
• volba ekonomickej teploty (prednastavená teplota na 55°C)

- Iubovolné ručné nastavenie teploty v rozpätí od 35°C do 75°C, postupne po 1°C

Nastavenie ochrany proti zamrznutiu:

Nastavenie na ekonomickú teplotu:

Ručné nastavenie teploty:

- tlačidlom menu ste si zvolil režim (sviežlté kontrolné svetlo pod )

- na ukazovateli sa vždy zobrazí naposledy nastavená teplota vody, okrem pri prvom uvedení do prevádzky, keď sa zobrazí prednastavená teplota 35°C,

- tlačidlom alebo zvolite novo želanú teplotu. Stláčaním tlačidla sa teplota zvyšuje/znižuje o 1°C. Držaním tlačidla nastavenie urýchlite,

- pri výpadku napájacieho napätia sa spotrebič vráti do nastaveného stavu pred výpadkom napätia.

Zapnutie/vypnutie ohrievača:

- pri odpojení ohrievača od elektrickej siete musíte z dôvodu prípadného nebezpečenstva zamrznutia vodu z ohrievača vypustit'.

SIGNALIZÁCIA:

- pomocou kontrolných svetiel:

- činnost' vyhrievacieho telesa : pomocou zeleného kontrolného svetla, a to:

• vyhrievacie teleso funguje – kontrolné svetlo svieti
• vyhrievacie teleso nefunguje – kontrolné svetlo nesvieti

Upozornenie! Pri dlhšom nepoužívaní ohrievača môže signálne svetlo zobraz opotrebovanosť Mg anódy, a to aj napriek tomu, že Mg anóda je funkčná. V takom prípade otvorte kohútik na teplú vodu na miešacej batérii (prítok čerstvej do ohrievača). Ak svetlo signalizujúce opotrebovanosť anódy zhasne, potom ohrievač v poriadku. V opačnom prípade zavolajte, prosím, autorizovanú prevádzku servisu.

• ochrana proti zamrznutiu – kontrolné svetlo svieti alebo
• ekonomická teplota – kontrolné svetlo svieti alebo

- ručné nastavenie – kontrolné svetlo svieti

- pomocou LED ukazovatel'a:

• teplota vody v ohrievači: od 0°C do 75°C
• pri nastavení zobrazenie nastavenej teploty: blikajúco od 0°C do 75°C

- indikácia porúch:

• zobrazenie E1 - zlyhanie snímača elektronického regulátora (vyhrievacie teleso nefunguje)
• zobrazenie E2 - zlyhanie snímača termometra (ohrievač funguje)
• zobrazenie E3 - zlyhanie oboch snímačov (ohrievač nefunguje)
• zobrazenie E4 - nízka teplota, zamrznutie (ohrievač nefunguje)
• zobrazenie E5 - prehrievanie (teplota > 100°C) – (zlyhanie elektronického regulátora)

Ak ohrievač nebudete používať dlhšiu dobu, poistite jeho obsah pred zamrznutím takým spôsobom, že elektrický prúd nevypnete, gombík termostatu nastavíte do polohy “*”. Pri takom nastavení bude ohrievač udržiavať teplotu vody na približne 10°C. Ak však ohrievač vypnete z elektrickej siete, musíte z neho vypustit’ aj vodu, ak hrozí nebezpečenstvo mrazov. Voda z ohrievača sa vypúšťa cez prítokovú hadicu ohrievača. Za

týmto účelom odporúčame pri zabudovaní medzi bezpečnostný ventil a prítokovú hadicu ohrievača umiestnit' osobitný fiting (T-kus) alebo vypúšťací ventil. Ohrievač môžete vyprázdnit' aj priamo cez bezpečnostný ventil, a to posunom páčky respektíve otočnej hlavice ventila do rovnakej polohy ako pri preverovaní fungovania. Pred vyprázdnením je potrebné ohrievač odpojit' z elektrickej siete a potom otvorit' páčku na teplú vodu na pripojenej miešacej batérii. Po vypustení vody cez výpustnú hadicu v ohrievači zostane menšie množstvo vody, ktorá vytečie, keď odstránite výhrevnú prírubu cez otvor výhrevnej príruby.

Vonkajšok ohrievača čistite jemným roztokom pracieho prášku. Nepoužívajte riedidlá a agresívne čistiace prostriedky.

Pravidelnými servisnými prehliadkami si zabezpečíte bezchybnú činnosť a dlhú životnú dobu ohrievača. Prvá prehliadka by mala byť autorizovanou servisnou službou vykonaná približne dva roky po zapojení. Pri prehliadke sa zistí stupeň opotrebovania protikoróznej ochrannej anódy a podľa potreby sa očisti vodný kameň, ktorý sa vzhľadom na kvalitu, množstvo a teplotu použitej vody naberie vo vnútrajšku ohrievača. Servisná služba Vám po prehliadke ohrievača vzhľadom na zistený stav odporučí aj dátum d’alšej kontroly.

Prosíme Vás, aby ste prípadné nedostatky na ohrievači neopravovali sami, ale o nich informovali najbližšiu autorizovanú servisnú službu.
