NAVODILA ZA UPORABO OGB100SEDD/GA GORENJE

Navodila za uporabo 4

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka.

PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

APARAT NI NAMENJEN UPORABI OSEBAM (UPOŠTEVAJOČ TUDI OTROKE) Z ZMANJŠANIMI FIZIČNIMI, ČUTNIMI ALI MENTALIMI SPOSOBNOSTMI ALI S POMANKANJEM ISKUŠENJ OZ. ZNANJEM RAZEN, ČE SO POD NADZOROM ALI POUČENI GLEDE UPORABE, S STRANI OSEBE ODGOVORNE ZA NJIHOVO VARNOST.

OTROCI MORAJO BITI POD NADZOROM, DA BI PREPREČILI, DA SE NE IGRAJO Z NAPRAVO.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikoroziske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite čim bližje odjemnim mestom. Če boste grelnik vgradili v prostor, kjer se nahaja kopalna kad ali prha, je potrebno obvezno upoštevati zahteve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na steno ga pritrdite s stenskima vijakoma nominalnega premera minimalno 8 mm. Steno s slabo nosilnostjo morate na mestu, kamor ga boste obesili, primerno ojačati. Grelnik smete pritrditi na steno samo pokončno.

TEHNIČNE LASTNOSTI APARATA

Tip OGB 30 E3 OGB 50 E3 OGB 80 E3 OGB 100 E3		OGB 120 E3
Model		OGB 30 SEDD/UNI	OGB 50 SEDD/UNI	OGB 80 SEDD/UNI	OGB 100 SEDD/UNI	OGB 120 SEDD/UNI
Prostornina	[l]	30	50	80	100	120
Nazivni tlak	[MPa]	0,6
Masa / napolnjen z vodo	[kg]	19/49	24/74	31/111	36/136	41/161
Protikorozjska zaščita kotla		Emajlirano / Mg anoda
Moč električnega grelca	[W]	2100	2000
Število in moč grelcev	[W]	3 x 700	2 x 1000
Priključna napetost	[V~]	230
Razred zaščite		I
Stopnja zaščite		IP24
Čas segrevanja do 75°C 1)	[h]	105	155	305	355	435
Količina mešane vode pri 40°C	[l]	54	96	151	199	238
Energijska poraba 2)	[kWh/24h]	0,69	0,94	1,30	1,54	1,79

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 15°C.
2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65°C in pri temperaturi okolice 20°C, merjeno po EN 60379.

	A B C
OGB 30 SEDD 5	10 310 235
OGB 50 SEDD 6	90 470 250
OGB 80 SEDD 9	50 735 245
OGB 100 SEDD	1125 900	255
OGB 120 SEDD	1300 900	430

Priključne in montažne mere grelnika [mm]

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate nabaviti tudi ustrezne mešalne baterije.

Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi protipovratni ventil, ki preprečuje iztekanje vode iz kotla, će v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod za atmosferski tlak.

Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje v ode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi kapljajočo vodo iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3 l na dotočni cevi grelnika.

Za pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz povratnega varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.

Legenda:

1 - Varnostni ventil 6 - Preizkusni nastavek
2 - Preizkusni ventil 7 - Lijak s priključkom na odtok
3 - Nepovratni ventil
4 - Redukcijski ventil tlaka H - Hladna voda
5 - Zaporni ventil T - Topla voda

Med grelnik in povratni varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje povratnega varnostnega ventila onemogočili.

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, će je tlak v omrežju nižji od 0,5 MPa (5 bar). Če tlak v omrežju presega 0,5 MPa (5 bar), morate obvezno vgraditi redukcijski ventil.

Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo v električno omrežje je potrebno v grelnik vgraditi priključno vrvico minimalnega preseka vsaj 1,5 mm ² (H05VV-F 3G 1,5 mm ² ). Da to lahko storite, morate z grelnika odviti zaščitni pokrov.

Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. Med grelnikom vode in trajno inštalacijo mora biti vgrajena priprava za ločitev vseh polov od električnega omrežja v skladu z nacionalnimi inštalacijskimi predpisi.

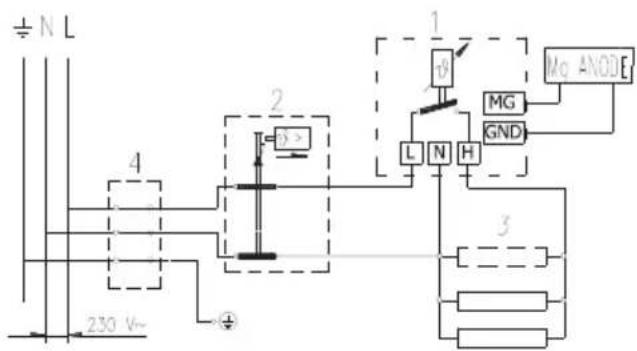

Legenda:

1 - Elektronski termostat
2 - Dvopolna toplotna varovalka
3 - Grelo (2x1000 W ali 3x700 W)
4 - Priključna sponka

L - Fazni vodnik

N - Nevtralni vodnik

1/- - Zaščitni vodnik Shema električne vezave

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo.

Grelnik je opremljen z elektronskim regulatorjem, ki omogoča nastavitev temperature vode v kotlu grelnika vode. Možna je ročna nastavitev želene temperature v območju od 35°C do 75°C, nastavitev na ekonomično temperaturo in nastavitev na temperaturo zaščite proti zamrzovanju vode v grelniku.

Elektronski regulator na prikazovalniku vseskozi kaže trenutno temperaturo vode v grelniku.

UPRAVLJANJE:

Vklop ali izklop grelnika opravimo s pritiskom tipke

daljšim od 2s.

• izbira zaščite pred zamrzovanjem vode (prednastavljena temperatura vode na 7°C)
• izbira ekonomične temperature (prednastavljeno na 55°C)
• poljubna ročna nastavitev temperature v območju od 35°C do 75°C, s korakom 1°C

Nastavitev zaščite proti zamrzovanju:

• z menijsko tipko smo izbrali način (sveđi rumena kontrolna lučka pod )
• s tem smo nastavili regulator na temperaturo 7°C, kar nam kaže tudi prikazovalnik

Nastavitev na ekonomično temperaturo:

• z menijsko tipko * smo izbrali način e (sveti rumena kontrolna lučka pod ) e
• s tem smo nastavili regulator na temperaturo 55°C, kar nam kaže tudi prikazovalnik

Ročna nastavitev temperature:

• z menijsko tipko smo izbrali način (sveti rumena kontrolna lučka pod )
• na prikazovalniku se vedno prikaže zadnja nastavljena temperatura vode, razen ob prvem zagonu, kadar se prikaže prednastavljena temperatura 35°C
• s tipkama ⚠ ali ⚡ izberemo novo željeno temperaturo. S pritiskanjem tipke se temperatura povečuje/zmanjšuje za 1°C. Z držanjem tipke pa nastavitev pohitrimo.
• po končani nastavitvi željene temperature, prikazovalnik 3 sekunde utripa, ter se vrne v prikaz trenutne temperature
• ob izpadu napajalne napetosti se aparat vrne v nastavljeno stanje pred izpadom napajanja

Vklop/izklop grelnika:

- će boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zamrznitve vodo iz njega iztočiti

SIGNALIZACIJA:

• s kontrolnimi lučkami:

• delovanje grela : z zeleno kontrolno lučko, in sicer:
• grelo deluje – kontrolna lučka sveti
• grelo ne deluje – kontrolna lučka ne sveti

- delovanje Mg anode : z rdeće kontrolno lučko, in sicer:

• kontrolna lučka ne sveti – anoda deluje
• kontrolna lučka sveti - anoda je morda iztrošena
  Opozorilo! Pri daljši neuporabi grelnika lahko signalna lučka prikaže izrabljenost Mg anode kljub temu, da je Mg anoda dobra.
  V takšnem primeru odprite ročico tople vode na mešalni bateriji
  (dotok sveže vode v grelnik). Če signalna lučka za izrabljenost anode ugasne, potem je grelnik v redu. V nasprotnem obvestite pooblaščeno servisno službo.

- delovanje grelnika: z rumeno kontrolno lučko, in sicer:

• zaščita proti zamrzovanju – kontrolna lučka sveti ali
• ekonomična temperatura – kontrolna lučka sveti ali
• ročna nastavitev – kontrolna lučka sveti

• z LED prikazovalnikom:

• temperatura vode v grelniku: od 0°C do 75°C
• ob nastavitvi prikaz nastavljene temperature: utripajoče od 0°C do 75°C

• indikacija napak:

• prikaz E1 - odpoved tipala elektronskega regulatorja (grelo ne deluje)

• prikaz E2 - odpoved tipala termometra (grelnik deluje)
• prikaz E3 - odpoved obeh tipal (grelnik ne deluje)
• prikaz E4 - nizka temperatura, zamrznitev (grelnik ne deluje)
• prikaz E5 - pregrevanje (temperatura > 100°C) – (odpoved elektronskega regulatorja)

Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred zmrznitvijo na ta način, da elektrike ne izklopite, gumb termostata pa nastavite na položaj “*”. Pri tej nastavitvi bo grelnik vzdrževal temperaturo vode približno na 10°C. Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zmrznitve vodo iz njega iztočiti. Voda iz grelnika se izprazni skozi dotočno cev grelnika. V ta namen je priporočljivo ob vgradnji med varnostni ventil in dotočno cev namestiti poseben fitting (T-člen) ali izpustni ventil. Grelnik lahko izpraznite tudi neposredno skozi varnostni ventil s pomikom ročice oziroma s pomikom vrtljive kapice v položaj kot pri preverjanju delovanja. Pred izpraznjenjem je grelnik potrebno izključiti iz električnega omrežja in nato odpreti ročico za toplo vodo na priključeni mešalni bateriji. Po izpraznitvi vode skozi dotočno cev, v grelniku ostane manjša količina vode, ki izteče skozi odprtino grelne prirobnice ob odstranitvi grelne prirobnice.

Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, će ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje, med posameznimi rednimi pregledi, ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikorozijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.

hladne vode iz vodovodne mreže 15°C.

2) Energetski gubici pri održavanju konstantne temperature vode u grijalici 65°C i temperaturi okoline 20°C, mjereno prema EN 60379.

	A B C
OGB 30 SEDD 5	10 310 235
OGB 50 SEDD 6	90 470 250
OGB 80 SEDD 9	50 735 245
OGB 100 SEDD	1125 900	255
OGB 120 SEDD	1300 900	430

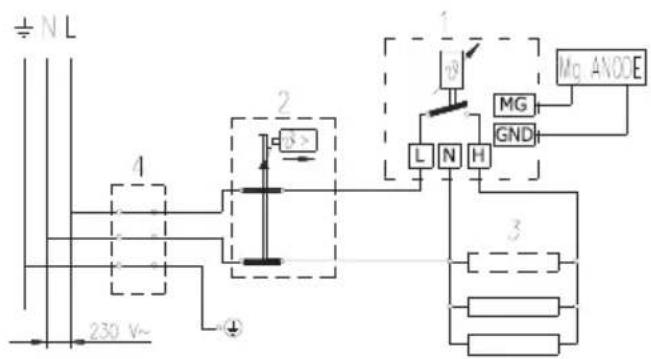

Električna spojna shema
