Typ produktu	Ručný projekčný plátno
Značka	Avtek
Model	1EVF12
Uhlopriečka	100 palcov (254 cm)
Formát	16:9
Materiál plátna	Matná biela matná
Zisk	1.0
Pozorovací uhol	160°
Hmotnosť	8 kg
Rozmery krytu (Š x V x H)	250 cm x 10 cm x 10 cm
Napájanie	Žiadne (ručné)
Hlavné funkcie	Premietanie obrazu, mechanizmus ručného stiahnutia, systém proti vlneniu
Údržba a čistenie	Jemne čistiť suchou, neabrazívnou handričkou. Nepoužívať rozpúšťadlá ani chemikálie.
Bezpečnosť	Manipulovať opatrne, vyhýbať sa nárazom. Neťahať prudko za plátno. Uchovávať mimo dosahu detí počas inštalácie.
Náhradné diely a opraviteľnosť	Náhradné plátno dostupné u výrobcu.
Všeobecné informácie	Použitie v interiéri. Prevádzková teplota: 10–35 °C. Vhodné pre domáce kino a zasadacie miestnosti.
Farba krytu	Čierna
Typ inštalácie	Na stenu alebo na strop
Mechanizmus spätného navíjania	Integrovaná napínacia pružina

Často kladené otázky - 1EVF12 Avtek

Ako nainštalovať plátno Avtek 1EVF12?

Upevnite kryt na stenu alebo strop pomocou dodaných držiakov. Uistite sa, že povrch je rovný a pevný. Plátno rozviňte ručne potiahnutím spodnej rukoväte. Použite vodováhu na zaistenie vodorovnosti.

Ako čistiť plátno?

Použite jemne a suchú handričku na odstránenie prachu. Pri odolných škvrnách handričku mierne navlhčite destilovanou vodou a jemne utrite. Nikdy nepoužívajte čistiace prostriedky ani abrazívne prípravky.

Čo robiť, ak je plátno zvlnené?

Mierne zvlnenie často zmizne po niekoľkých dňoch používania. Ak pretrváva, skontrolujte, či je kryt dobre upevnený a plátno správne napnuté. Môžete tiež prejsť žehličkou na nízku teplotu po rubovej strane plátna (na vlastné riziko).

Môžem toto plátno použiť s laserovým projektorom?

Áno, plátno Avtek 1EVF12 je kompatibilné so všetkými typmi projektorov vrátane laserových projektorov, LED a DLP. Uistite sa, že jas projektora je prispôsobený veľkosti plátna.

Aké sú presné rozmery plátna?

Uhlopriečka je 100 palcov (254 cm) vo formáte 16:9. Premietacia plocha meria približne 221 cm na šírku a 124 cm na výšku. Kryt má dĺžku 250 cm a prierez 10 cm.

Je kryt určený na zapustenie?

Kryt je určený na povrchovú montáž (na stenu alebo strop). Nie je navrhnutý na zapustenie. Môžete ho však ukryť do podhľadu, ak je prístup možný.

Ako upevniť plátno na strop?

Použite dodané montážne držiaky a hmoždinky vhodné pre váš strop (betón, sadrokartón atď.). Skontrolujte, či strop unesie hmotnosť 8 kg. Pevne upevnite a zarovnajte kryt rovnobežne so stenou.

Je na plátno záruka?

Zákonná záruka zhody je 2 roky. Pri výrobných chybách kontaktujte zákaznícky servis Avtek. Uschovajte si nákupný doklad ako dôkaz.

Je možné vymeniť plátno?

Áno, náhradné plátna sú k dispozícii u spoločnosti Avtek. Kontaktujte technickú podporu pre objednanie plátna vhodného pre model 1EVF12. Výmena vyžaduje demontáž krytu a správne napnutie nového plátna.

Aká je hmotnosť plátna?

Celé plátno váži približne 8 kg. Túto hmotnosť je potrebné zohľadniť pri výbere upevnenia a typu steny alebo stropu.

NÁVOD NA OBSLUHU 1EVF12 Avtek

1. Kartónový obal z výroby

1. Hliníkový kufřík

1. Skládací rám

1. Spojovací kus

1. Ruční šroub M8x16

Návod k montáži

Nedemontujte plátno.

Je třeba...

Ďakujeme Vám za výber nášho plátna! Prečítajte si prosím celý návod na obsluhu. Pri správnom zaobchádzaní s výrobkom a primeranej starostlivosti môžete jeho prednosti využívať dlhé roky.

Pokyny pre používatel'a

■ Zaprášenie, škrabance a nečistoty plochy projekčného plátna majú negatívny vplyv na kvalitu obrazu. Ak chcete predíst vzniku takýchto defektov, dodržiavajte tieto pravidlá:

1. Projekčnej plochy sa nedotýkajte rukami.
2. Po projekčnej ploche nepíšte ani nekreslite.
3. Na prezentáciu nepoužívajte ako ukazovadlo prsty ani ostré predmety, ktoré by mohli poškodit' materiál, z ktorého je plátno vyrobené.
4. Na čistenie projekčnej plochy používajte mäkkú a vlhkú utierku. Nepoužívajte chemické čistiace prostriedky ani alkohol. Používajte len čistú vodu.

■ Po ukončení používania plátna ho zložte a odložte do kufríka, s ktorým je dodávané.

■ Projekčné plátno smú používať len dospelé osoby, čím predídete prípadnému poškodeniu plátna a znížite riziko úrazu.

Popis výrobku

■ Konštrukcia:

Hliníkový rám bol navrhnutý tak, aby bol čo naj'ahší a jednoducho používateľný. Vďaka tomu môžete plátno jednoducho prenášať, skladat’ a demontovať.

■ Materiál plátna:

Materiál plátna je natiahnutý na pozdížnom ráme a pripevnený viacerými patentkami (pútkami), ktoré umožňujú jeho rovnomerné napnutie a dosiahnutie ideálne rovného povrchu.

Projekčná plocha poskytuje zorný uhol 100° a koeficient zosilnenia obrazu rovný 1,0.

Viacnásobné skladanie ich neničí ani nedeformuje.

■ Montáž:

Plátno zložíte za 3 minúty bez použitia akéhokolvek náradia. Ak plátno nepoužívate, uchovávajte ho v kufríku odolnom proti nárazom, ktorý slúži na jeho prenášanie.

■ Vynikajúco sa osvedčí:

... počas obchodných stretnutí, v kostoloch, školách, rodinných zariadeniach a závodných školiacich sálach. Ak chcete optimálne využit jeho možnosti, dodržiavajte nižšie uvedené pokyny jeho náležitého používania. Spôsob zloženia konštrukcie a rozmiestnenie projektora a divákov znázorňujú nižšie uvedené obrázky. 1 i 2.

Zoznam dielov a príslušenstva: Pri rozbaľovaní plátna si všímajte, či je kompletné. Zoznam dielov plátna nájdete v tomto návode.

Zoznam dielov

FOLD 500
Diel	Diel č.	Kusov
Materiál plátna	2	1	ks.
Skladacie ramená	3	2	ks.
Taška na materiál plátna	4	1	ks.
Ručné skrutky M8x80	5	12	ks.
Ručné skrutky M8x50	5	2	ks.
Návod na obsluhu	6	1	ks.
Potvrdenie KK	7	1	ks.
Kartónový obal z výroby	8	1/2	ks.
Hliníkový box	9	2	ks.
Skladací rám	10	2	ks.
Spojovací kus	11	4	ks.
Ručná skrutka M8x16	12	16	ks.
Servisný list	13	1	ks.

Zoznam dielov

FOLD 240, 300, 360, 400 (4:3); FOLD 180, 220, 280, 340, 380 (16:9)
Diel	Diel č.	Kusov
Skladací rám	1	1	ks.
Materiál plátna	2	1	ks.
Skladacie ramená	3	2	ks.
Taška na materiál plátna	4	1	ks.
Ručné skrutky M8x50	5	8/10	ks.
Návod na obsluhu	6	1	ks.
Potvrdenie KK	7	1	ks.
Kartónový obal z výroby	8	1	ks.
Hliníkový box	9	1	ks.
Servisný list	13	1	ks.

Poznámka: Vyššie uvedené zoznamy dielov súprav sa môžu menit' bez upozornenia.

Schémy dielov

1. Skladací rám

1. Materiál plátna - predné premietanie

1. Kartónový obal z výroby

1. Hliníkový kufrík

1. Skladací rám

1. Spojovací kus

1. Ručná skrutka M8x16

Návod na montáž

1. Vytiahnite rám z kufríka a uložte ho na rovný povrch. Najprv rozložte jeho dlhšie časti (Obr. 3 + 4).

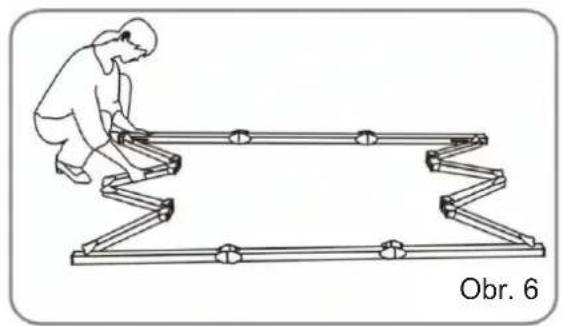

1. Rám rozkladajte tak, aby ste počuli zapadávanie poistiek na závesoch každého klbu. Rovnako postupujte ak pri kratších úsekoch rámu (Obr. 5 + 6).

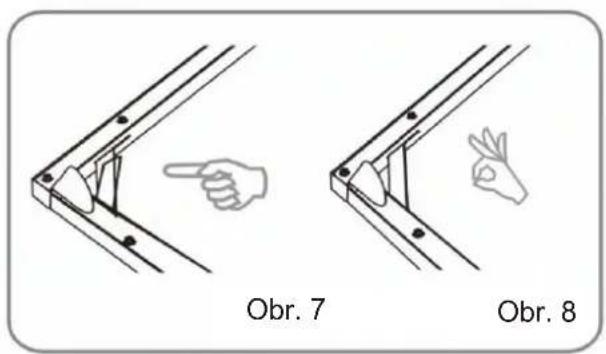

1. Skontrolujte, či sa všetky 4 rohy rámu spájajú v uhle 90° a ramená spev ňujúce ich závesy sú rovné a neohnuté (Obr. 7 - 9).

1. Vytiahnite z tašky projekčné plátno a uložte ho vnútri rámu pri jednom z jeho rohov. Rozložte plátno podľa obrázku (Obr. 10 + 11).

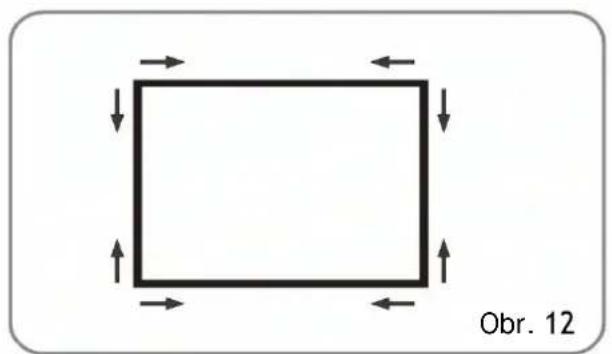

1. Po úplnom rozložení projekčné plátno pripnite k rámu pomocou patentiek. Zapínajte ich podľa poradia zobrazeného na obr. 12-15.

1. Z kufríka vyberte skladacie nohy plátna a rozložte ich podľa obr. 16. Skontrolujte, či sú všetky ich závesy správne zaistené.

1. Po zložení nôh pomocou ručných polohovacích skrutiek pripevnite v príslušnej polohe šikmé diely nôh k ich vertikálnym prvkom. Výška šikmých dielov nôh je nastavitelná. Ak je rám upevnený k nohám vo väčšej výške, vyššie musia byt' umiestnené aj šikmé diely nôh (Obr. 17-19).

1. Rám položte na dlážku a jeho nohy uložte na jeho bočných (vertikálnych) dieloch. Pomocou ručných polohovacích skrutiek upevnite rám k nohám, ktoré najprv upevnite po oboch stranách rámu len čiastočne a až nakoniec ich dotiahnite až dokonca (Obr. 20 + 21).

1. Po ukončení používania plátna ho zložte a odložte do kufríka, v ktorom je dodávané. Ak chcete plátno demontovat', postupujte podl'a vyššie uvedeného montážneho postupu v opačnom poradí.

Bezpečnostné opatrenia

Upozornenie

Používanie plátna v rozpore s jeho určením môže spôsobit' jeho poškodenie alebo úraz osôb v jeho blízkosti.

Pozor!
Projekčné plátno postavte na stabilný povrch na mieste, v ktorom bude vôkol neho dostatočný priestor. V opačnom prípade by sa mohlo plátno prevrátiť, čo by mohlo spôsobit' jeho poškodenie alebo úraz osôb v jeho blízkosti.

Nevychádzajte sa na plátno

Na plátno nevešajte žiadne predmety a nepokúšajte sa na neho liezt'. Mohlo by spadnút' a poškodit' sa alebo spôsobit' úraz osôb v jeho blízkosti.

Upozornenie
Po ukončení používania projekčného plátna ho zložte a odložte do kufríka, s ktorým je dodávané. Ochráni ho to pred prachom, nečistotami a prípadným poškodením.

Nedemontujte plátno

Plátno sa nesmie demontovat'. Mohlo by to spôsobit' jeho poškodenie alebo úraz osôb v jeho blízkosti. Ak si plátno vyžaduje opravu, skontaktujte sa s predajcom, u ktorého ste si plátno zakúpili.

Poznámka: Ak je plátno chybné alebo poškodené akýmkol'vek iným spôsobom, nepokúšajte sa ho opraviť samostatne. Za účelom jeho opravy sa skontaktujte s personálom obsluhy klienta. Výrobca si vyhradzuje právo na zmeny dielov projekčného plátna a jeho technických údajov bez upozomenia.

Projekčnej plochy sa nedotýkajte rukami.

Na čistenie projekčnej plochy nepoužívajte chemické čistiace prostriedky.

Nedemontujte plátno.

Treba...

Na čistenie projekčnej plochy používajte mäkkú a vlhkú utierku alebo kefku.

Na čistenie projekčného plátna používajte mäkkú utierku a vodu.

Po ukončení používania plátna ho zložte a odložte do kufríka, s ktorým je dodávané.
