Typ produktu	Projekčné plátno na statíve
Značka	Avtek
Model	1EVF15
Uhlopriečka plátna	100 palcov (254 cm)
Formát plátna	4:3
Rozmery (šírka x výška)	203 cm x 152 cm
Hmotnosť	8,5 kg
Napájanie	Žiadne (manuálne plátno)
Typ povrchu	Matný, zisk 1.0
Povrchová úprava	Antireflexná, umývateľná
Výškovo nastaviteľný	Áno, s teleskopickým statívom
Čistenie	Mäkká suchá handrička, žiadne chemikálie
Údržba	Pravidelné odstraňovanie prachu, vyhýbať sa vlhkosti
Bezpečnostné opatrenia	Neťahať za plátno, stabilizovať statív
Dostupné náhradné diely	Noha, puzdro, náhradné plátno
Opraviteľnosť	Plátno a mechanizmus vymeniteľné
Záruka	2 roky

Často kladené otázky - 1EVF15 Avtek

Ako nainštalovať projekčné plátno Avtek 1EVF15?

Rozložte statív, nastavte výšku, potom rozviňte plátno. Uistite sa, že statív je stabilný pred použitím plátna.

Aký je formát plátna Avtek 1EVF15?

Formát je 4:3, vhodný na prezentácie a klasické videá.

Ako čistiť plátno plátna?

Použite mäkkú suchú handričku. Nikdy nepoužívajte chemikálie ani vodu, pretože by mohli poškodiť antireflexnú vrstvu.

Je plátno vhodné na vonkajšie použitie?

Toto plátno je určené na vnútorné použitie. Vonku ho môže vietor destabilizovať a okolité svetlo znižuje kvalitu obrazu.

Môžem vymeniť plátno, ak je poškodené?

Áno, plátno je vymeniteľné. Kontaktujte zákaznícky servis Avtek a objednajte si náhradné plátno kompatibilné s modelom 1EVF15.

Aká je maximálna výška plátna?

Teleskopický statív umožňuje nastaviť výšku až do približne 180 cm od zeme (spodný okraj).

Je plátno kompatibilné so všetkými projektormi?

Áno, možno použiť akýkoľvek štandardný projektor. Matný povrch poskytuje dobré podanie pre všetky typy projektorov.

Ako uložiť plátno po použití?

Plátno ručne zviňte jemným vedením, zložte statív a uložte plátno do prepravného puzdra.

Čo robiť, ak sa plátno nerozvíja správne?

Skontrolujte, či mechanizmus nie je zablokovaný. Nenásilne. Ak problém pretrváva, kontaktujte technickú podporu Avtek.

Kde nájdem kompletný návod na použitie?

Návod je k dispozícii na bezplatné stiahnutie na notice-facile.com vo formáte PDF. Môžete tiež požiadať o preklad.

NÁVOD NA OBSLUHU 1EVF15 Avtek

1. Kartónový obal z výroby

1. Hliníkový kufřík

1. Skládací rám

1. Spojovací kus

1. Ruční šroub M8x16

Návod k montáži

Nedemontujte plátno.

Je třeba...

Ďakujeme Vám za výber nášho plátna! Prečítajte si prosím celý návod na obsluhu. Pri správnom zaobchádzaní s výrobkom a primeranej starostlivosti môžete jeho prednosti využívať dlhé roky.

Pokyny pre používatel'a

■ Zaprášenie, škrabance a nečistoty plochy projekčného plátna majú negatívny vplyv na kvalitu obrazu. Ak chcete predíst vzniku takýchto defektov, dodržiavajte tieto pravidlá:

1. Projekčnej plochy sa nedotýkajte rukami.
2. Po projekčnej ploche nepíšte ani nekreslite.
3. Na prezentáciu nepoužívajte ako ukazovadlo prsty ani ostré predmety, ktoré by mohli poškodit' materiál, z ktorého je plátno vyrobené.
4. Na čistenie projekčnej plochy používajte mäkkú a vlhkú utierku. Nepoužívajte chemické čistiace prostriedky ani alkohol. Používajte len čistú vodu.
   ■ Po ukončení používania plátna ho zložte a odložte do kufríka, s ktorým je dodávané.
   ■ Projekčné plátno smú používať len dospelé osoby, čím predídete prípadnému poškodeniu plátna a znížite riziko úrazu.

Popis výrobku

■ Konštrukcia:

Hliníkový rám bol navrhnutý tak, aby bol čo naj'ahší a jednoducho používatelný. Vďaka tomu môžete plátno jednoducho prenášať, skladat’ a demontovať.

■ Materiál plátna:

Materiál plátna je natiahnutý na pozdížnom ráme a pripevnený viacerými patentkami (pútkami), ktoré umožňujú jeho rovnomerné napnutie a dosiahnutie ideálne rovného povrchu.

Projekčná plocha poskytuje zorný uhol 100° a koeficient zosilnenia obrazu rovný 1,0.

Viacnásobné skladanie ich neničí ani nedeformuje.

■ Montáž:

Plátno zložíte za 3 minúty bez použitia akéhokolvek náradia. Ak plátno nepoužívate, uchovávajte ho v kufríku odolnom proti nárazom, ktorý slúži na jeho prenášanie.

■ Vynikajúco sa osvedčí:

... počas obchodných stretnutí, v kostoloch, školách, rodinných zariadeniach a závodných školiacich sálach. Ak chcete optimálne využit jeho možnosti, dodržiavajte nižšie uvedené pokyny jeho náležitého používania. Spôsob zloženia konštrukcie a rozmiestnenie projektora a divákov znázorňujú nižšie uvedené obrázky. 1 i 2.

Zoznam dielov a príslušenstva: Pri rozbaľovaní plátna si všímajte, či je kompletné. Zoznam dielov plátna nájdete v tomto návode.

Zoznam dielov

FOLD 500
Diel	Diel č.	Kusov
Materiál plátna	2	1	ks.
Skladacie ramená	3	2	ks.
Taška na materiál plátna	4	1	ks.
Ručné skrutky M8x80	5	12	ks.
Ručné skrutky M8x50	5	2	ks.
Návod na obsluhu	6	1	ks.
Potvrdenie KK	7	1	ks.
Kartónový obal z výroby	8	1/2	ks.
Hliníkový box	9	2	ks.
Skladací rám	10	2	ks.
Spojovací kus	11	4	ks.
Ručná skrutka M8x16	12	16	ks.
Servisný list	13	1	ks.

Zoznam dielov

FOLD 240, 300, 360, 400 (4:3); FOLD 180, 220, 280, 340, 380 (16:9)
Diel	Diel č.	Kusov
Skladací rám	1	1	ks.
Materiál plátna	2	1	ks.
Skladacie ramená	3	2	ks.
Taška na materiál plátna	4	1	ks.
Ručné skrutky M8x50	5	8/10	ks.
Návod na obsluhu	6	1	ks.
Potvrdenie KK	7	1	ks.
Kartónový obal z výroby	8	1	ks.
Hliníkový box	9	1	ks.
Servisný list	13	1	ks.

Poznámka: Vyššie uvedené zoznamy dielov súprav sa môžu menit' bez upozornenia.

Schémy dielov

1. Skladací rám

1. Materiál plátna - predné premietanie

1. Kartónový obal z výroby

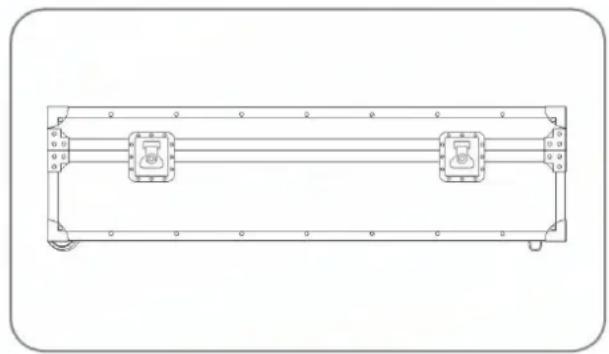

1. Hliníkový kufrík

1. Skladací rám

1. Spojovací kus

1. Ručná skrutka M8x16

Návod na montáž

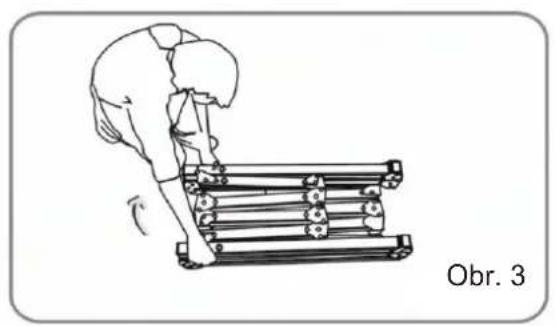

1. Vytiahnite rám z kufríka a uložte ho na rovný povrch. Najprv rozložte jeho dlhšie časti (Obr. 3 + 4).

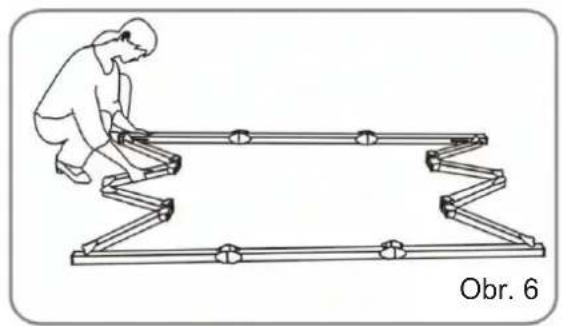

1. Rám rozkladajte tak, aby ste počuli zapadávanie poistiek na závesoch každého klbu. Rovnako postupujte ak pri kratších úsekoch rámu (Obr. 5 + 6).

1. Skontrolujte, či sa všetky 4 rohy rámu spájajú v uhle 90° a ramená spev ňujúce ich závesy sú rovné a neohnuté (Obr. 7 - 9).

1. Vytiahnite z tašky projekčné plátno a uložte ho vnútri rámu pri jednom z jeho rohov. Rozložte plátno podľa obrázku (Obr. 10 + 11).

1. Po úplnom rozložení projekčné plátno pripnite k rámu pomocou patentiek. Zapínajte ich podľa poradia zobrazeného na obr. 12-15.

1. Z kufríka vyberte skladacie nohy plátna a rozložte ich podľa obr. 16. Skontrolujte, či sú všetky ich závesy správne zaistené.

1. Po zložení nôh pomocou ručných polohovacích skrutiek pripevnite v príslušnej polohe šikmé diely nôh k ich vertikálnym prvkom. Výška šikmých dielov nôh je nastavitelná. Ak je rám upevnený k nohám vo väčšej výške, vyššie musia byt' umiestnené aj šikmé diely nôh (Obr. 17-19).

1. Rám položte na dlážku a jeho nohy uložte na jeho bočných (vertikálnych) dieloch. Pomocou ručných polohovacích skrutiek upevnite rám k nohám, ktoré najprv upevnite po oboch stranách rámu len čiastočne a až nakoniec ich dotiahnite až dokonca (Obr. 20 + 21).

1. Po ukončení používania plátna ho zložte a odložte do kufríka, v ktorom je dodávané. Ak chcete plátno demontovat', postupujte podľa vyššie uvedeného montážneho postupu v opačnom poradí.

Bezpečnostné opatrenia

Upozornenie

Používanie plátna v rozpore s jeho určením môže spôsobit' jeho poškodenie alebo úraz osôb v jeho blízkosti.

Pozor!
Projekčné plátno postavte na stabilný povrch na mieste, v ktorom bude vôkol neho dostatočný priestor. V opačnom prípade by sa mohlo plátno prevrátiť, čo by mohlo spôsobit' jeho poškodenie alebo úraz osôb v jeho blízkosti.

Nevychádzajte sa na plátno

Na plátno nevešajte žiadne predmety a nepokúšajte sa na neho liezt'. Mohlo by spadnút' a poškodit' sa alebo spôsobit' úraz osôb v jeho blízkosti.

Upozornenie
Po ukončení používania projekčného plátna ho zložte a odložte do kufríka, s ktorým je dodávané. Ochráni ho to pred prachom, nečistotami a prípadným poškodením.

Nedemontujte plátno

Plátno sa nesmie demontovat'. Mohlo by to spôsobit' jeho poškodenie alebo úraz osôb v jeho blízkosti. Ak si plátno vyžaduje opravu, skontaktujte sa s predajcom, u ktorého ste si plátno zakúpili.

Poznámka: Ak je plátno chybné alebo poškodené akýmkol'vek iným spôsobom, nepokúšajte sa ho opraviť samostatne. Za účelom jeho opravy sa skontaktujte s personálom obsluhy klienta. Výrobca si vyhradzuje právo na zmeny dielov projekčného plátna a jeho technických údajov bez upozomenia.

Projekčnej plochy sa nedotýkajte rukami.

Na čistenie projekčnej plochy nepoužívajte chemické čistiace prostriedky.

Nedemontujte plátno.

Treba...

Na čistenie projekčnej plochy používajte mäkkú a vlhkú utierku alebo kefku.

Na čistenie projekčného plátna používajte mäkkú utierku a vodu.

Po ukončení používania plátna ho zložte a odložte do kufríka, s ktorým je dodávané.
