1EVF15 - Écran de projection Avtek - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran de projection sur trépied
Marque	Avtek
Modèle	1EVF15
Diagonale de l'écran	100 pouces (254 cm)
Format de l'écran	4:3
Dimensions (largeur x hauteur)	203 cm x 152 cm
Poids	8,5 kg
Alimentation	Aucune (écran manuel)
Type de surface	Mat, gain 1.0
Revêtement	Anti-reflet, lavable
Hauteur réglable	Oui, avec trépied télescopique
Nettoyage	Chiffon doux et sec, pas de produits chimiques
Entretien	Dépoussiérage régulier, éviter l'humidité
Précautions de sécurité	Ne pas tirer sur la toile, stabiliser le trépied
Pièces détachées disponibles	Pied, boîtier, toile de remplacement
Réparabilité	Toile et mécanisme remplaçables
Garantie	2 ans

FOIRE AUX QUESTIONS - 1EVF15 Avtek

Comment installer l'écran de projection Avtek 1EVF15 ?

Dépliez le trépied, ajustez la hauteur, puis déroulez la toile. Assurez-vous que le pied est bien stable avant d'utiliser l'écran.

Quel est le format de l'écran Avtek 1EVF15 ?

Le format est 4:3, adapté pour les présentations et les vidéos classiques.

Comment nettoyer la toile de l'écran ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou d'eau, car ils pourraient endommager le revêtement anti-reflet.

L'écran est-il adapté à une utilisation en extérieur ?

Cet écran est conçu pour un usage intérieur. En extérieur, le vent peut le déstabiliser et la lumière ambiante réduit la qualité de l'image.

Puis-je remplacer la toile si elle est endommagée ?

Oui, la toile est remplaçable. Contactez le service client Avtek pour commander une toile de rechange compatible avec le modèle 1EVF15.

Quelle est la hauteur maximale de l'écran ?

Le trépied télescopique permet de régler la hauteur jusqu'à environ 180 cm du sol (bord inférieur).

L'écran est-il compatible avec tous les projecteurs ?

Oui, tout projecteur standard peut être utilisé. La surface mate offre un bon rendu pour tous les types de projecteurs.

Comment ranger l'écran après utilisation ?

Enroulez la toile manuellement en la guidant doucement, repliez le trépied et rangez l'écran dans son étui de transport.

Que faire si la toile ne se déroule pas correctement ?

Vérifiez que le mécanisme n'est pas bloqué. Ne forcez pas. Si le problème persiste, contactez le support technique Avtek.

Où trouver la notice d'utilisation complète ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également demander une traduction.

MODE D'EMPLOI 1EVF15 Avtek

Nous vous remercions d'avoir choisi notre écran !

Nous vous conseillons de lire tout le mode d'emploi.

L'utilisation correcte et le bon traitement du produit permettent

de jouir de ses qualités pendant de longues années.

Indications pour l'utilisateur

■ La poussière, les rayures et les salissures sur la surface de la toile de projection ont une influence négative sur la qualité de l'image. Afin d'éviter la formation de ces défauts, respecter les règles suivantes :

1. Ne pas toucher la surface de projection avec les mains.
2. Ne pas écrire ni dessiner sur la surface de projection.
3. Ne pas utiliser les doigts ni des objets aigus à la place du tuteur de présentation car cela endommage le matériau duquel l'écran est constitué.
4. Pour le nettoyage de la surface de projection, utiliser un torchon doux et humide. Ne pas utiliser des produits nettoyants chimiques ni d'alcool. Utiliser exclusivement de l'eau propre.

■ Après utilisation de l'écran, le plier et le remettre dans la valise conçue pour lui.
■ Afin d'éviter l'endommagement accidentel de l'écran et de réduire le risque de blessures, l'écran ne devrait être utilisé que par des personnes adultes.

Description du produit

■ Construction:

Le cadre en aluminium est conçu pour être le plus léger possible et facile à utiliser. Grâce à cela l'écran peut être facilement déplacé, plié et démonté.

■ Toile de l'écran:

La toile de l'écran est tendue sur un cadre rectangulaire et maintenue par une série de boutons-pression (boucles rondes) ; grâce à cela elle est symétriquement tendue et sa surface est idéalement plate.

La surface de projection offrent un angle de vision de 100° et le facteur de renforcement de l'image est égal à 1,0.

Leur pliage fréquent ne les abime pas ni ne les déforme.

■ Montage

L'écran peut être plié en 3 minutes sans utiliser aucun outil. Lorsque l'écran n'est pas utilisé, il est gardé dans une valise résistante aux chocs et qui sert à le transporter.

■ Remplit parfaitement son rôle :

Lors de rendez-vous d'affaires, dans les églises, les écoles, les établissements familiaux et les salles de formation industrielle. Afin de profiter de toutes ses possibilités, respecter les règles de son exploitation correcte décrites ci-dessous. La manière de placer l'écran et la position du projecteur et des spectateurs sont présentés sur les dessins 1 et 2.

Liste du contenu et des accessoires: lors du dépliage de l'écran, s'assurer que l'ensemble est complet. Ce mode d'emploi contient la liste des éléments de l'écran.

Liste des éléments

FOLD 500
Pièce	Numéro de pièce	Nombre
Toile d'écran	2	1	pièces
Supports pliables	3	2	pièces
Housse écran	4	1	pièces
Vis à oreilles M8X80	5	12	pièces
Vis à oreilles M8X50	5	2	pièces
Notice d'emploi	6	1	pièces
Confirmation contrôle qualité	7	1	pièces
Emballage fabricant carton	8	1/2	pièces
Boîte en aluminium	9	2	pièces
Cadre pliant	10	2	pièces
Fixation	11	4	pièces
Vis à oreilles M8x16	12	16	pièces
Carte de service	13	1	pièces

Liste des éléments

FOLD 240, 300, 360, 400 (4:3); FOLD 180, 220, 280, 340, 380 (16:9)
Pièce	Numéro de pièce	Nombre
Cadre pliant	1	1	pièces
Toile d'écran	2	1	pièces
Supports pliables	3	2	pièces
Housse écran	4	1	pièces
Vis à oreilles M8X50	5	8/10	pièces
Notice d'emploi	6	1	pièces
Confirmation contrôle qualité	7	1	pièces
Emballage fabricant carton	8	1	pièces
Boîte en aluminium	9	1	pièces
Carte de service	13	1	pièces

Attention: Les listes des éléments des ensembles ci-dessus peuvent être modifiées sans préavis.

Schémas des pièces

1. Cadre pliant

1. Toile d'écran

1. Supports pliables droit et gauche

1. Sac pour la toile de l'écran

1. Vis à oreilles M8x80, M8x50

1. Notice d'emploi

1. CQConfirmation

1. Emballage fabricant carton

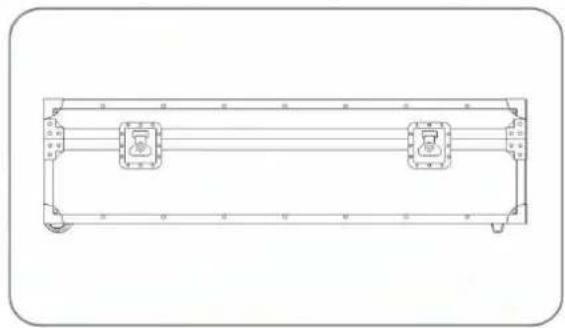

1. Valise en aluminium

1. Cadre pliant

1. Fixation

1. Vis à oreille M8x16

Instruction du montage

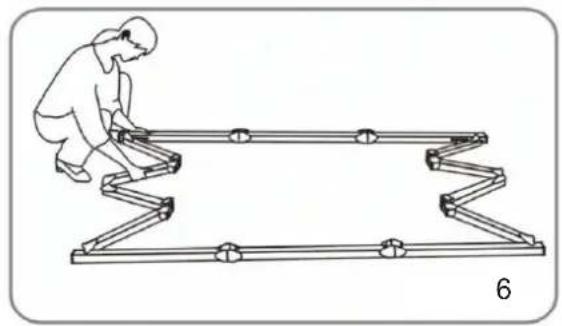

1. Retirer le cadre de la valise et le placer sur une surface plate. Déplier d'abord ses parties longues (Dessins 3 + 4).

1. Déplier le cadre jusqu'ér entendre l'enclenchement du blocage sur les charnières de chaque articulation (Dessins 5 + 6).

1. S'assurer que les 4 coins du cadre forment un angle de 90° et que les supports renforçant leurs charnières sont droits et non Courbet (Dessins 7 - 9)

Lier le cadre supérieur avec inférieur. Proteger la liaison avec les boulons M8x16 (Fig. A-B).

1. Retirer du sac la toile de l'écran et la placer à l'intérieur du cadre à côté d'un de ses angles. Ensuite la déplier comme indiqué sur le dessin (Dessin 10 + 11).

1. Après le dépliage complet de la toile de l'écran, la fixer au cadre à l'aide des boutonspression. Les presser selon l'ordre illustré sur les Dessins 12-15.

1. Retirer les supports pliables de l'écran de la valise et les déplier comme sur le Dessin 16. S'assurer que toutes les charnières soient bien bloquées.

2. Après le dépliage des supports, visser à l'aide des vis papillons manuelles les fragments obliques des supports à leurs éléments verticaux dans la position appropriée. La hauteur des fragments obliques des supports est réglable. Si le cadre est fixé sur les supports à une hauteur plus élevée, les fragments obliques des supports devraient également être fixés plus haut (Dessin 17-19).

1. Placer le cadre parterre, ensuite placer ses supports sur ses fragments latéraux (verticaux). Fixer le cadre aux supports à l'aide des vis papillons manuelles ; les visser d'abord partiellement des deux côtés du cadre et ensuite seulement les visser complètement (Dessin 20 + 21).

1. Placer le cadre verticalement, ensuite déplier les parties antérieures des supports protégeant l'écran contre le renversement vers l'avant. Le montage est ainsi terminé et si l'écran de projection est placé sur une surface plate, il sera stable (Dessin 22).

1. Une fois l'utilisation de l'écran terminée, le plier et le remettre dans la valise conçue pour lui. Afin de démonter l'écran, suivre la procédure du montage décrite ci-dessus dans le sens inverse.

Information concernant la sécurité

Avertissement

L'utilisation de l'écran en désaccord avec sa destination peut provoquer des endommagements ou des blessures corporelles pour les personnes se trouvant à proximité.

Attention!

Placer l'écran de projection sur une surface stable, dans un endroit présentant assez d'espace autour de lui. Sinon l'écran peut tomber et provoquer des endommagements ou des blessures sur les personnes se trouvant à proximité.

Ne pas grimper sur l'écran

Il est interdit de suspendre des objets sur l'écran ou d'essayer d'y grimper. Cela peut provoquer sa chute et des endommagements ainsi que des blessures sur les personnes se trouvant à proximité.

Avertissement
Après l'utilisation de l'écran de projection, le plier et le remettre dans la valise conçue pour lui. Il est ainsi protégé contre la poussière, les salissures et les endommagements accidentels.

Ne pas démonter l'écran

Attention ! Si l'écran possède des défauts ou s'il est endommagé, ne pas essayer de le réparer personnellement. Contacter le personnel du service après-vente afin de le réparer. Le producteur se garde le droit de changer des éléments de l'écran de projection et de ses données techniques sans préavis.

Données techniques de l'écran

Modèle	Proportions	Dimensions du cadre alu.	Gain	Surface de projection W*H (mm)	Largeur Totale L (mm)	Hauteur Totale F (mm)	B1 (mm)	B2 (mm)	C1 (mm)	C2 (mm)	Haut. H2 (mm)		Haut. H1 (mm)		Hauteur du support oblique M (mm)
											max	min	max	min	M1	M2
240	4:3	32*32	1,0	2438*1828	2638	2028	100	100	100	100	3425	2225	1393	193	/	/
300	4:3	32*32	1,0	3048*2286	3248	2486	100	100	100	100	4028	2678	1540	190	1660	2260
360	4:3	32*32	1,0	3658*2743	3858	2943	100	100	100	100	4256	3206	1312	262	1660	2260
400	4:3	32*32	1,0	4064*3048	4264	3248	100	100	100	100	4330	3430	1086	186	1660	2260
500	4:3	32*64	1,0	5080*3810	5280	4010	100	100	100	100	5538	4188	1530	180	1660	2260
180	16:9	32*32	1,0	2032*1143	2192	1323	80	80	80	80	2234	1634	934	334	/	/
220	16:9	32*32	1,0	2438*1372	2638	1572	100	100	100	100	2294	1844	724	274	/	/
280	16:9	32*32	1,0	3048*1727	3248	1927	100	100	100	100	2769	2169	849	249	/	/
340	16:9	32*32	1,0	3658*2057	3858	2257	100	100	100	100	3614	2714	1354	454	/	/
380	16:9	32*32	1,0	4064*2286	4264	2486	100	100	100	100	4101	3261	1621	721	1660	2260

Ne pas toucher à la surface de projection avec les mains.

Ne pas utiliser des produits chimiques pour le nettoyage de la surface de projection.

Ne pas écrire ni dessiner sur la surface de projection.

Ne pas démonter l'écran.

Il faut...

Utiliser un torchon ou une brosse doux pour nettoyer la surface de projection.

Utiliser un torchon doux et de l'eau pour nettoyer l'écran.

Après chaque utilisation, plier l'écran et le remettre dans la valise conçue pour lui.
