1EVF15 - Ekran projekcyjny Avtek - Bezpłatna instrukcja obsługi

Rodzaj produktu	Ekran projekcyjny na statywie
Marka	Avtek
Model	1EVF15
Przekątna ekranu	100 cali (254 cm)
Format ekranu	4:3
Wymiary (szerokość x wysokość)	203 cm x 152 cm
Waga	8,5 kg
Zasilanie	Brak (ekran ręczny)
Rodzaj powierzchni	Matowa, współczynnik odbicia 1.0
Powłoka	Antyrefleksyjna, zmywalna
Regulowana wysokość	Tak, z teleskopowym statywem
Czyszczenie	Miękka, sucha ściereczka, bez środków chemicznych
Konserwacja	Regularne odkurzanie, unikać wilgoci
Środki ostrożności	Nie ciągnąć za ekran, ustabilizować statyw
Dostępne części zamienne	Noga, obudowa, ekran zastępczy
Możliwość naprawy	Wymienny ekran i mechanizm
Gwarancja	2 lata

Często zadawane pytania - 1EVF15 Avtek

Jak zainstalować ekran projekcyjny Avtek 1EVF15 ?

Rozłóż statyw, wyreguluj wysokość, a następnie rozwiń ekran. Upewnij się, że statyw jest stabilny przed użyciem ekranu.

Jaki jest format ekranu Avtek 1EVF15 ?

Format to 4:3, odpowiedni do prezentacji i klasycznych filmów.

Jak czyścić ekran ?

Użyj miękkiej, suchej ściereczki. Nigdy nie używaj środków chemicznych ani wody, ponieważ mogą uszkodzić powłokę antyrefleksyjną.

Czy ekran nadaje się do użytku na zewnątrz ?

Ten ekran jest przeznaczony do użytku wewnątrz. Na zewnątrz wiatr może go destabilizować, a światło otoczenia obniża jakość obrazu.

Czy mogę wymienić ekran, jeśli jest uszkodzony ?

Tak, ekran jest wymienny. Skontaktuj się z obsługą klienta Avtek, aby zamówić zapasowy ekran kompatybilny z modelem 1EVF15.

Jaka jest maksymalna wysokość ekranu ?

Teleskopowy statyw pozwala na regulację wysokości do około 180 cm od podłoża (dolna krawędź).

Czy ekran jest kompatybilny ze wszystkimi projektorami ?

Tak, można używać dowolnego standardowego projektora. Matowa powierzchnia zapewnia dobrą jakość obrazu dla wszystkich typów projektorów.

Jak przechowywać ekran po użyciu ?

Zwiń ekran ręcznie, delikatnie go prowadząc, złóż statyw i schowaj ekran w etui transportowym.

Co zrobić, jeśli ekran nie rozwija się prawidłowo ?

Sprawdź, czy mechanizm nie jest zablokowany. Nie używaj siły. Jeśli problem będzie się powtarzał, skontaktuj się z pomocą techniczną Avtek.

Gdzie znaleźć pełną instrukcję obsługi ?

Instrukcja jest dostępna do bezpłatnego pobrania na stronie notice-facile.com w formacie PDF. Możesz również poprosić o tłumaczenie.

INSTRUKCJA OBSŁUGI 1EVF15 Avtek

Składany ekran ramowy

PL Instrukcja obsługi 3

EN User manual 13

Dziękujemy za wybór naszego ekranu!

Zachęcamy do przeczytania całej instrukcji obsługi.

Prawidłowo obchodząc się z produktem i dbając o niego,

można przez długie lata cieszyć się jego zaletami

Wskazówki dla użytkownika

Zakurzenie, rysy i zabrudzenia powierzchni arkusza projekcyjnego mają negatywny wpływ na jakość obrazu. Aby zapobiec powstaniu takich defektów, przestrzegaj następujących zasad:

1. Nie dotykaj powierzchni projekcyjnej rękami.
2. Nie pisz ani nie rysuj po powierzchni projekcyjnej.
3. Nie używaj palców ani ostrych przedmiotów jako wskaźnika do prezentacji, gdyż spowoduje to uszkodzenie materiału, z którego jest wykonany ekran.
4. Do czyszczenia powierzchni projekcyjnej używaj miękkiej, wilgotnej ściereczki. Nie stosuj chemicznych środków czyszczących ani alkoholu. Używaj wyłącznie czystej wody.

■ Zakończywszy korzystanie z ekranu, złóż go i schowaj do fabrycznie załączonej do niego walizki.

■ Aby uniknąć przypadkowego uszkodzenia ekranu i ograniczyć ryzyko odniesienia obrażeń, z ekranu powinny korzystać wyłącznie osoby dorosłe.

Opis produktu

■ Konstrukcja:

Aluminiowa rama, zaprojektowana tak, aby była jak najlżejsza i łatwa w użyciu. Dzięki temu ekran można z łatwością przenosić, składać i demontować.

■ Material ekranu:

Materiał ekranu jest rozciągnięty na prostokątnej ramie i przytrzymywany przez szereg nap (okrągłych zapięć), dzięki czemu jest on równomiernie naciągnięty, a jego powierzchnia — idealnie płaska.

Powierzchnia projekcyjna oferuje kąt widzenia 100° i współczynnik wzmocnienia obrazu równy 1,0.

Wielokrotne składanie nie niszczy ich ani nie znieksztalca.

■ Montaż:

Ekran można złożyć w 3 minuty bez użycia jakichkolwiek narzędzi. Gdy ekran nie jest w użytku, jest przechowywany w odpornej na uderzenia walizce, służącej do jego transportu.

■ Sprawdza się doskonale:

Podczas spotkań biznesowych, w kościołach, szkołach, ośrodkach rodzinnych i przemysłowych salach szkoleniowych. Aby optymalnie wykorzystać jego możliwości, należy przestrzegać opisanych tu zasad jego prawidłowej eksploatacji. Sposób złożenia konstrukcji i rozmieszczenie projektora i widzów przedstawiają — odpowiednio — Rys. 1 i 2.

Lista zawartości i akcesoriów: Rozpakowując ekran, zwrócić uwagę, czy jego zestaw jest kompletny. Listę elementów ekranu zawiera niniejsza instrukcja.

Lista elementów

FOLD 500
Część	Nr części	Sztuk
Materiał ekranu	2	1	szt.
Składane wsporniki	3	2	szt.
Torba na materiał ekranu	4	1	szt.
Śruby ręczne M8X80	5	12	szt.
Śruby ręczne M8X50	5	2	szt.
Instrukcja obsługi	6	1	szt.
Potwierdzenie KJ	7	1	szt.
Kartonowe opakowanie fabryczne	8	1/2	szt.
Skrzynka aluminiowa	9	2	szt.
Składana rama	10	2	szt.
Łącznik	11	4	szt.
Śruba ręczna M8X16	12	16	szt.
Karta serwisowa	13	1	szt.

Lista części

FOLD 240, 300, 360, 400 (4:3); FOLD 180, 220, 280, 340, 380 (16:9)
Part	Nr części	Sztuk
Składana rama	1	1	szt.
Materiał ekranu	2	1	szt.
Składane wsporniki	3	2	szt.
Torba na materiał ekranu	4	1	szt.
Śruby ręczne M8X50	5	8/10	szt.
Instrukcja obsługi	6	1	szt.
Potwierdzenie KJ	7	1	szt.
Kartonowe opakowanie fabryczne	8	1	szt.
Skrzynka aluminiowa	9	1	szt.
Karta serwisowa	13	1	szt.

Uwaga: Powyższe listy elementów zestawów mogą ulec zmianie bez uprzedzenia.

Schematy części

1. Składana rama

1. Material ekranu - projekcja przednia

1. Lewy i prawy składany wspornik

1. Torba na material ekranu

1. Śruba ręczna M8X80, M8X50

1. Instrukcja obsługi

1. Potwierdzenie KJ

1. Fabryczne opakowanie kartonowe

1. Walizka aluminiowa

1. Składana rama

1. Łącznik

1. Śruba ręczna M8X16

Instrukcja montażu

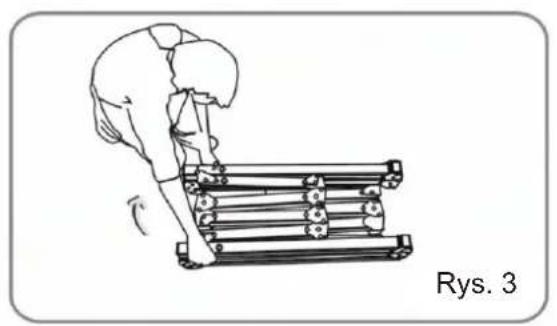

1. Wyjmij ramę z walizki i umieść ją na płaskiej powierzchni. Najpierw rozłoż jej dłuższe odcinki (Rys. 3 + 4).

1. Rozkładaj ramę tak, aby dało się słyszeć zatrzaskiwanie blokad na zawiasie każdego z przegubów. Powtórz ten sam krok dla krótszych odcinków ramy (Rys. 5 + 6).

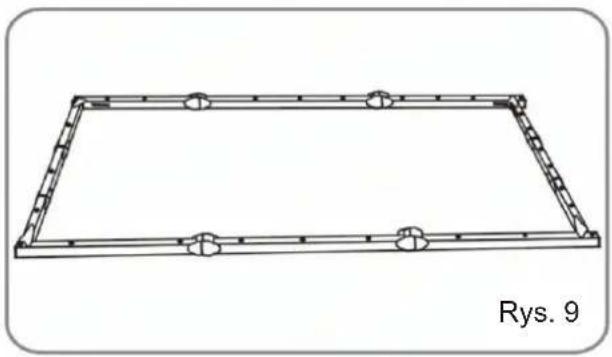

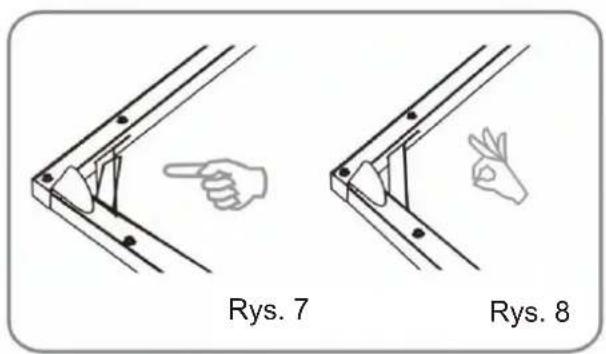

1. Upewnij się, że wszystkie 4 narożniki ramy łączą się pod kątem 90°, a wzmacniające ich zawiasy wsporniki są proste, nie powyginane (Rys. 7 - 9).

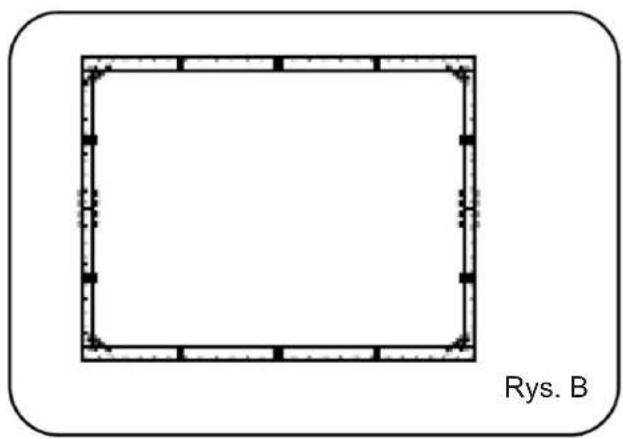

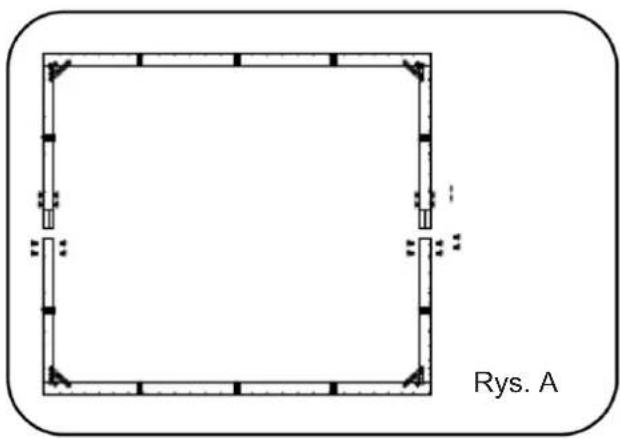

Połącz górną ramę z dolną i zabezpiecz ich połączenie śrubami M8x16 (Rys. A-B).

FOLD 500 Instrukcja montażu wersji 250”

1. Wyjmij z torby materiał ekranu i ułoż wewnątrz ramy przy jednym z jej narożników. Następnie rozłóż go w sposób pokazany na rysunku (Rys. 10 + 11).

1. Po całkowitym rozłożeniu materiału ekranu, przypnij go do ramy za pomocą napów.

Zapinając je, rób to w kolejności zilustrowanej na Rys. 12–15.

1. Wyjmij z walizki składane wsporniki ekranu i rozłóż je, jak pokazano na Rys. 16. Dopilnuj, aby wszystkie ich zawiasy zostały prawidłowo zablokowane.

1. Po złożeniu wsporników, za pomocą ręcznych śrub motylkowych przykręć w odpowiedniej pozycji ukośne odcinki wsporników do ich pionowych elementów. Wysokość ukośnych odcinków wsporników jest regulowana.

Jeżeli rama jest przymocowana do wsporników na większej wysokości, wówczas wyżej powinny znajdować się także ukośne odcinki wsporników (Rys. 17–19).

1. Położ ramę na podłodze, po czym ułów jej wsporniki na jej bocznych (pionowych) odcinkach. Za pomocą ręcznych śrub motylkowych przymocuj ramę do wsporników, najpierw przykręcając je po obu stronach ramy tylko częściowo, a dopiero na koniec — dokręcając je do końca (Rys. 20 + 21).

1. Ustaw ramę pionowo, po czym rozłóż przednie części wsporników, zapobiegające przewróceniu się ekranu do przodu. Montaż dobiegł tym samym końca i jeżeli ekran projekcyjny postawiono na płaskiej powierzchni, będzie on stał stabilnie (Rys. 22).

1. Zakończywszy korzystanie z ekranu, złóż go i schowaj do fabrycznie załączonej do niego walizki. Aby zdemontować ekran, wykonaj opisaną wyżej procedurę montażu w odwrotnej kolejności.

Informacje nt. bezpieczeństwa

Użytkowanie ekranu niezgodnie z przeznaczeniem może spowodować jego uszkodzenie lub obrażenia ciała znajdujących się w pobliżu osób.

Ekran projekcyjny należy ustawić na stabilnej powierzchni, w miejscu, w którym będzie wokół niego wystarczająco dużo przestrzeni. W przeciwnym razie ekran może się przewrócić, ulegając uszkodzeniu i grożąc obrażeniami znajdującym się w pobliżu osobom.

Nie wolno zawieszać na ekranie jakichkolwiek przedmiotów, ani próbować się na niego wspinać. Może to spowodować jego upadek i uszkodzenie, a także obrażenia u znajdujących się w pobliżu osób.

Zakończywszy korzystanie z ekranu projekcyjnego, złóż go i schowaj do fabrycznie załączonej do niego walizki. Ochroni go to przed kurzem, zabrudzeniem i przypadkowym uszkodzeniem.

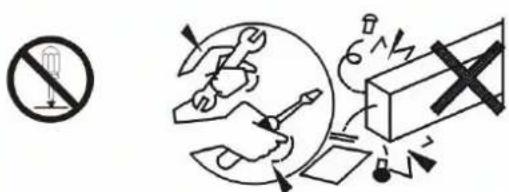

Nie wolno demontować ekranu. Może to spowodować jego uszkodzenie i grozi odniesieniem obrażeń ciała. Jeżeli ekran wymaga naprawy, skontaktuj się ze sprzedawcą, u którego został on zakupiony.

Uwaga: Jeżeli ekran jest wadliwy lub w jakikolwiek sposób uszkodzony, nie próbuj naprawiać go samodzielnie. Skontaktuj się z personelem obsługi klienta w celu zlecenia jego naprawy. Producent zastrzega sobie prawo zmiany elementów ekranu projekcyjnego i jego danych technicznych bez uprzedzenia.

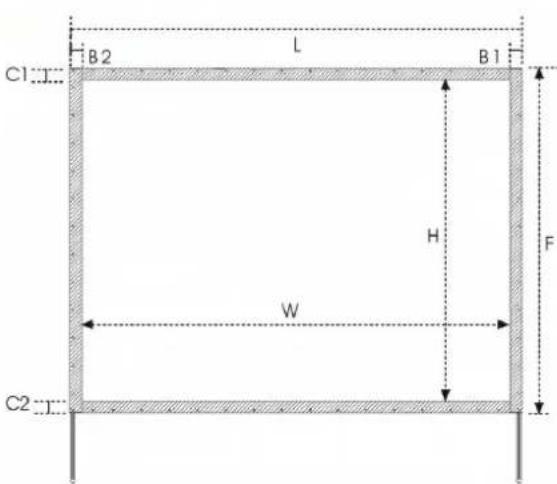

Dane techniczne ekranu

Model	Proporcja	Rozmiar ramy aluminio wej	Wzmoc nienie	Obszar projekcji W*H (mm)	Szerokość całkowita L (mm)	Total Height F (mm)	B1 (mm)	B2 (mm)	C1 (mm)	C2 (mm)	Wysokość H2 (mm)		Wysokość H1 (mm)		Wys. wspornika ukośn. M (mm)
											max	min	max	min	M1	M2
240	4:3	32*32	1,0	2438*1828	2638	2028	100	100	100	100	3425	2225	1393	193	/	/
300	4:3	32*32	1,0	3048*2286	3248	2486	100	100	100	100	4028	2678	1540	190	1660	2260
360	4:3	32*32	1,0	3658*2743	3858	2943	100	100	100	100	4256	3206	1312	262	1660	2260
400	4:3	32*32	1,0	4064*3048	4264	3248	100	100	100	100	4330	3430	1086	186	1660	2260
500	4:3	32*64	1,0	5080*3810	5280	4010	100	100	100	100	5538	4188	1530	180	1660	2260
180	16:9	32*32	1,0	2032*1143	2192	1323	80	80	80	80	2234	1634	934	334	/	/
220	16:9	32*32	1,0	2438*1372	2638	1572	100	100	100	100	2294	1844	724	274	/	/
280	16:9	32*32	1,0	3048*1727	3248	1927	100	100	100	100	2769	2169	849	249	/	/
340	16:9	32*32	1,0	3658*2057	3858	2257	100	100	100	100	3614	2714	1354	454	/	/
380	16:9	32*32	1,0	4064*2286	4264	2486	100	100	100	100	4101	3261	1621	721	1660	2260

Nie pisz ani nie rysuj po powierzchni projekcyjnej.

Nie używaj środków chemicznych do czyszczenia powierzchni projekcyjnej.

Nie demontuj ekranu.

Należy...

Do czyszczenia powierzchni projekcyjnej używaj miękkiej ścierki lub szczotki.

Do czyszczenia ekranu używaj miękkiej ścierki i wody.

Zakończywszy korzystanie z ekranu, złóż go i schowaj do fabrycznie załączonej do niego walizki.
