1EVF11 - Projekčné plátno Avtek - Bezplatný návod na obsluhu

Typ produktu	Manuálne navíjacie projekčné plátno
Značka	Avtek
Model	1EVF11
Rozmery plátna (šírka x výška)	180 cm x 180 cm (štvorcový formát)
Uhlopriečka	254 cm (100 palcov)
Hmotnosť	6,5 kg
Materiál plátna	Biely matný PVC ohňovzdorný materiál
Zosilnenie	1.0
Pozorovací uhol	160°
Mechanizmus rozvinutia	Manuálne navíjanie pomocou ťahadla
Upevnenie	Na stenu alebo strop (vrátane držiakov)
Kryt	Biely lakovaný oceľ, okrúhly tvar
Napájanie	Žiadne (manuálne)
Hlavné funkcie	Zobrazenie pre videoprojekciu, formát 1:1
Údržba a čistenie	Suchá alebo mierne vlhká jemná handrička, nie abrazívne prostriedky
Bezpečnostné opatrenia	Neťahať príliš silno za ťahadlo, vyhýbať sa nárazom
Prevádzková teplota	10°C až 40°C
Relatívna vlhkosť	20% až 80% (bez kondenzácie)
Obsah balenia	Plátno, nástenné držiaky, hmoždinky, skrutky, návod na použitie
Záruka	2 roky
Náhradné diely a opraviteľnosť	Dostupné na požiadanie, plátno nie je opraviteľné používateľom

Často kladené otázky - 1EVF11 Avtek

Ako nainštalovať projekčné plátno Avtek 1EVF11 ?

Pripevnite nástenné držiaky na stenu alebo strop pomocou dodaných hmoždiniek a skrutiek. Zaveste kryt plátna na držiaky. Uistite sa, že je plátno vodorovné, než ho rozviniete.

Môžem plátno čistiť vodou?

Áno, môžete použiť jemnú handričku mierne navlhčenú. Vyhnite sa chemickým alebo abrazívnym prostriedkom. Opatrne osušte suchou handričkou.

Aká je uhlopriečka plátna 1EVF11?

Uhlopriečka je 254 cm, čo je 100 palcov, pre štvorcový formát 180 cm x 180 cm.

Ako plátno po použití uložiť?

Jemne potiahnite ťahadlo smerom nadol na rozvinutie, potom uvoľnite na automatické navinutie. Pri dlhšom skladovaní úplne naviňte a uskladnite mimo prachu.

Čo robiť, ak má plátno záhyby?

Ľahké záhyby často zmiznú po niekoľkých hodinách používania. Pri odolných záhyboch rozviňte plátno a jemne zahrejte fénom na nízky výkon z bezpečnej vzdialenosti.

Môžem plátno používať s projektorom s krátkou ohniskovou vzdialenosťou?

Áno, biely matný materiál je vhodný pre všetky typy projektorov, vrátane krátkej ohniskovej vzdialenosti. Uistite sa, že projektor je správne umiestnený, aby ste predišli tieňom.

Akú maximálnu hmotnosť môžu držiaky uniesť?

Dodané držiaky sú navrhnuté na podporu hmotnosti plátna (6,5 kg). Pri inštalácii na strop skontrolujte, či strop túto hmotnosť unesie.

Je plátno ohňovzdorné?

Áno, PVC materiál je ohňovzdorný, v súlade s bezpečnostnými normami.

Ako nastaviť výšku plátna?

Plátno 1EVF11 neumožňuje nastavenie výšky po inštalácii. Výšku upevnenia musíte zvoliť pri inštalácii.

Kde nájsť náhradné diely?

Kontaktujte zákaznícky servis Avtek alebo navštívte sekciu náhradných dielov na oficiálnej webovej stránke. Dostupné diely zahŕňajú kryt, držiaky a navíjací mechanizmus.

NÁVOD NA OBSLUHU 1EVF11 Avtek

1. Kartónový obal z výroby

1. Hliníkový kufřík

1. Skládací rám

1. Spojovací kus

1. Ruční šroub M8x16

Návod k montáži

Nedemontujte plátno.

Je třeba...

Ďakujeme Vám za výber nášho plátna! Prečítajte si prosím celý návod na obsluhu. Pri správnom zaobchádzaní s výrobkom a primeranej starostlivosti môžete jeho prednosti využívať dlhé roky.

Pokyny pre používatel'a

■ Zaprášenie, škrabance a nečistoty plochy projekčného plátna majú negatívny vplyv na kvalitu obrazu. Ak chcete predíst vzniku takýchto defektov, dodržiavajte tieto pravidlá:

1. Projekčnej plochy sa nedotýkajte rukami.
2. Po projekčnej ploche nepíšte ani nekreslite.
3. Na prezentáciu nepoužívajte ako ukazovadlo prsty ani ostré predmety, ktoré by mohli poškodit' materiál, z ktorého je plátno vyrobené.
4. Na čistenie projekčnej plochy používajte mäkkú a vlhkú utierku. Nepoužívajte chemické čistiace prostriedky ani alkohol. Používajte len čistú vodu.

■ Po ukončení používania plátna ho zložte a odložte do kufríka, s ktorým je dodávané.

■ Projekčné plátno smú používať len dospelé osoby, čím predídete prípadnému poškodeniu plátna a znížite riziko úrazu.

Popis výrobku

■ Konštrukcia:

Hliníkový rám bol navrhnutý tak, aby bol čo naj'ahší a jednoducho používateľný. Vďaka tomu môžete plátno jednoducho prenášať, skladat’ a demontovať.

■ Materiál plátna:

Materiál plátna je natiahnutý na pozdížnom ráme a pripevnený viacerými patentkami (pútkami), ktoré umožňujú jeho rovnomerné napnutie a dosiahnutie ideálne rovného povrchu.

Projekčná plocha poskytuje zorný uhol 100° a koeficient zosilnenia obrazu rovný 1,0.

Viacnásobné skladanie ich neničí ani nedeformuje.

■ Montáž:

Plátno zložíte za 3 minúty bez použitia akéhokolvek náradia. Ak plátno nepoužívate, uchovávajte ho v kufríku odolnom proti nárazom, ktorý slúži na jeho prenášanie.

■ Vynikajúco sa osvedčí:

... počas obchodných stretnutí, v kostoloch, školách, rodinných zariadeniach a závodných školiacich sálach. Ak chcete optimálne využit jeho možnosti, dodržiavajte nižšie uvedené pokyny jeho náležitého používania. Spôsob zloženia konštrukcie a rozmiestnenie projektora a divákov znázorňujú nižšie uvedené obrázky. 1 i 2.

Zoznam dielov a príslušenstva: Pri rozbaľovaní plátna si všímajte, či je kompletné. Zoznam dielov plátna nájdete v tomto návode.

Zoznam dielov

FOLD 500
Diel	Diel č.	Kusov
Materiál plátna	2	1	ks.
Skladacie ramená	3	2	ks.
Taška na materiál plátna	4	1	ks.
Ručné skrutky M8x80	5	12	ks.
Ručné skrutky M8x50	5	2	ks.
Návod na obsluhu	6	1	ks.
Potvrdenie KK	7	1	ks.
Kartónový obal z výroby	8	1/2	ks.
Hliníkový box	9	2	ks.
Skladací rám	10	2	ks.
Spojovací kus	11	4	ks.
Ručná skrutka M8x16	12	16	ks.
Servisný list	13	1	ks.

Zoznam dielov

FOLD 240, 300, 360, 400 (4:3); FOLD 180, 220, 280, 340, 380 (16:9)
Diel	Diel č.	Kusov
Skladací rám	1	1	ks.
Materiál plátna	2	1	ks.
Skladacie ramená	3	2	ks.
Taška na materiál plátna	4	1	ks.
Ručné skrutky M8x50	5	8/10	ks.
Návod na obsluhu	6	1	ks.
Potvrdenie KK	7	1	ks.
Kartónový obal z výroby	8	1	ks.
Hliníkový box	9	1	ks.
Servisný list	13	1	ks.

Poznámka: Vyššie uvedené zoznamy dielov súprav sa môžu menit' bez upozornenia.

Schémy dielov

1. Skladací rám

1. Materiál plátna - predné premietanie

1. Kartónový obal z výroby

1. Hliníkový kufrík

1. Skladací rám

1. Spojovací kus

1. Ručná skrutka M8x16

Návod na montáž

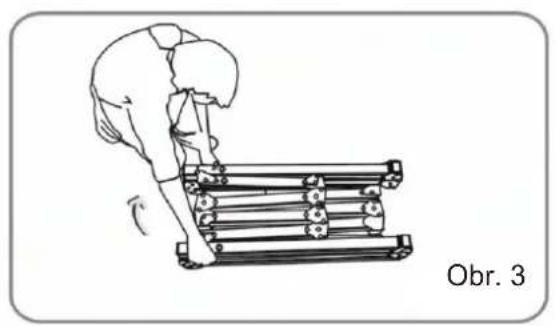

1. Vytiahnite rám z kufríka a uložte ho na rovný povrch. Najprv rozložte jeho dlhšie časti (Obr. 3 + 4).

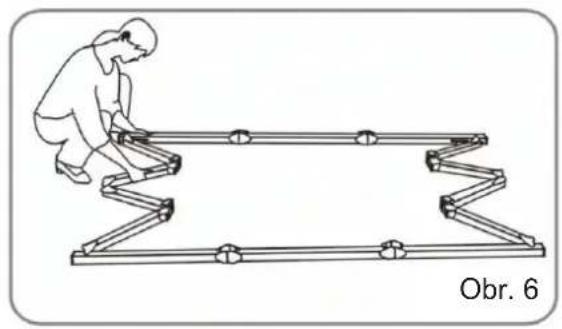

1. Rám rozkladajte tak, aby ste počuli zapadávanie poistiek na závesoch každého klbu. Rovnako postupujte ak pri kratších úsekoch rámu (Obr. 5 + 6).

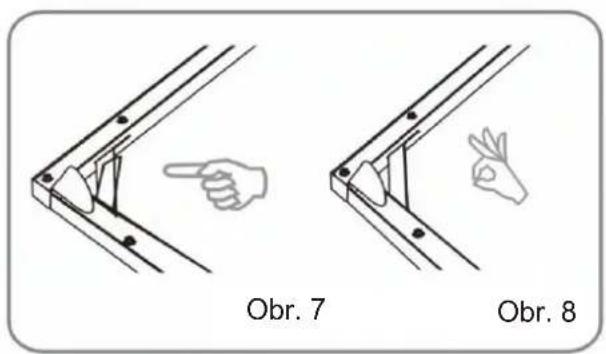

1. Skontrolujte, či sa všetky 4 rohy rámu spájajú v uhle 90° a ramená spev ňujúce ich závesy sú rovné a neohnuté (Obr. 7 - 9).

1. Vytiahnite z tašky projekčné plátno a uložte ho vnútri rámu pri jednom z jeho rohov. Rozložte plátno podľa obrázku (Obr. 10 + 11).

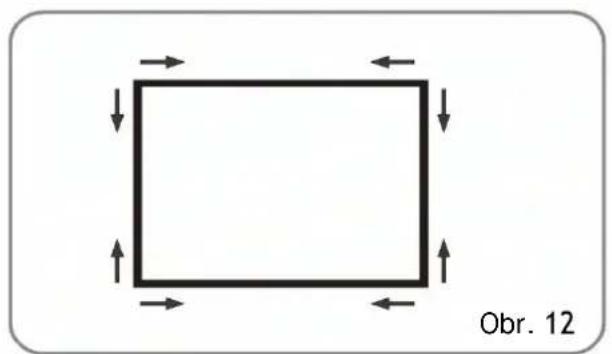

1. Po úplnom rozložení projekčné plátno pripnite k rámu pomocou patentiek. Zapínajte ich podľa poradia zobrazeného na obr. 12-15.

1. Z kufríka vyberte skladacie nohy plátna a rozložte ich podľa obr. 16. Skontrolujte, či sú všetky ich závesy správne zaistené.

1. Po zložení nôh pomocou ručných polohovacích skrutiek pripevnite v príslušnej polohe šikmé diely nôh k ich vertikálnym prvkom. Výška šikmých dielov nôh je nastavitelná. Ak je rám upevnený k nohám vo väčšej výške, vyššie musia byt' umiestnené aj šikmé diely nôh (Obr. 17-19).

1. Rám položte na dlážku a jeho nohy uložte na jeho bočných (vertikálnych) dieloch. Pomocou ručných polohovacích skrutiek upevnite rám k nohám, ktoré najprv upevnite po oboch stranách rámu len čiastočne a až nakoniec ich dotiahnite až dokonca (Obr. 20 + 21).

1. Po ukončení používania plátna ho zložte a odložte do kufríka, v ktorom je dodávané. Ak chcete plátno demontovat', postupujte podl'a vyššie uvedeného montážneho postupu v opačnom poradí.

Bezpečnostné opatrenia

Upozornenie

Používanie plátna v rozpore s jeho určením môže spôsobit' jeho poškodenie alebo úraz osôb v jeho blízkosti.

Pozor!
Projekčné plátno postavte na stabilný povrch na mieste, v ktorom bude vôkol neho dostatočný priestor. V opačnom prípade by sa mohlo plátno prevrátiť, čo by mohlo spôsobit' jeho poškodenie alebo úraz osôb v jeho blízkosti.

Nevychádzajte sa na plátno

Na plátno nevešajte žiadne predmety a nepokúšajte sa na neho liezt'. Mohlo by spadnút' a poškodit' sa alebo spôsobit' úraz osôb v jeho blízkosti.

Upozornenie
Po ukončení používania projekčného plátna ho zložte a odložte do kufríka, s ktorým je dodávané. Ochráni ho to pred prachom, nečistotami a prípadným poškodením.

Nedemontujte plátno

Plátno sa nesmie demontovat'. Mohlo by to spôsobit' jeho poškodenie alebo úraz osôb v jeho blízkosti. Ak si plátno vyžaduje opravu, skontaktujte sa s predajcom, u ktorého ste si plátno zakúpili.

Poznámka: Ak je plátno chybné alebo poškodené akýmkol'vek iným spôsobom, nepokúšajte sa ho opraviť samostatne. Za účelom jeho opravy sa skontaktujte s personálom obsluhy klienta. Výrobca si vyhradzuje právo na zmeny dielov projekčného plátna a jeho technických údajov bez upozomenia.

Projekčnej plochy sa nedotýkajte rukami.

Na čistenie projekčnej plochy nepoužívajte chemické čistiace prostriedky.

Nedemontujte plátno.

Treba...

Na čistenie projekčnej plochy používajte mäkkú a vlhkú utierku alebo kefku.

Na čistenie projekčného plátna používajte mäkkú utierku a vodu.

Po ukončení používania plátna ho zložte a odložte do kufríka, s ktorým je dodávané.
