1EVF11 - Ecran de proiecție Avtek - Manual de utilizare gratuit

Tip produs	Ecran de proiecție manual cu rulare
Marcă	Avtek
Model	1EVF11
Dimensiuni ecran (lățime x înălțime)	180 cm x 180 cm (format pătrat)
Diagonală	254 cm (100 țoli)
Greutate	6,5 kg
Material ecran	Țesătură mată albă din PVC ignifugă
Câștig	1.0
Unghi de vizionare	160°
Mecanism de desfășurare	Rulare manuală prin tragere
Fixare	Pe perete sau pe tavan (suporturi incluse)
Carcasă	Oțel lăcuit alb, formă rotundă
Alimentare	Niciuna (manual)
Funcții principale	Afișare pentru videoproiecție, format 1:1
Întreținere și curățare	Cârpă moale uscată sau ușor umedă, fără produse abrazive
Precauții de siguranță	Nu trageți prea tare de tragere, evitați șocurile
Temperatură de utilizare	10°C la 40°C
Umiditate relativă	20% la 80% (fără condens)
Conținutul ambalajului	Ecran, suporturi de perete, dibluri, șuruburi, manual de utilizare
Garanție	2 ani
Piese de schimb și reparații	Disponibile la cerere, ecranul nu poate fi reparat de utilizator

Întrebări frecvente - 1EVF11 Avtek

Cum se instalează ecranul de proiecție Avtek 1EVF11?

Fixați suporturile de perete pe perete sau pe tavan cu ajutorul diblurilor și șuruburilor furnizate. Agățați carcasa ecranului pe suporturi. Asigurați-vă că ecranul este nivelat înainte de a-l desfășura.

Pot curăța ecranul cu apă?

Da, puteți folosi o cârpă moale ușor umedă. Evitați produsele chimice sau abrazive. Uscați ușor cu o cârpă uscată.

Care este diagonala ecranului 1EVF11?

Diagonala este de 254 cm, adică 100 țoli, pentru un format pătrat de 180 cm x 180 cm.

Cum se depozitează ecranul după utilizare?

Trageți ușor de tragere în jos pentru a desfășura, apoi eliberați pentru a se rula automat. Pentru depozitare prelungită, rulați complet și păstrați ferit de praf.

Ce fac dacă ecranul prezintă cute?

Cutele ușoare dispar adesea după câteva ore de utilizare. Pentru cutele persistente, desfășurați ecranul și aplicați o căldură ușoară cu un uscător de păr la putere mică, la o distanță de siguranță.

Pot folosi ecranul cu un proiector cu focalizare scurtă?

Da, țesătura mată albă este potrivită pentru toate tipurile de proiectoare, inclusiv cele cu focalizare scurtă. Asigurați-vă că proiectorul este bine poziționat pentru a evita umbrele.

Care este greutatea maximă pe care o pot suporta fixările?

Suporturile incluse sunt concepute pentru a suporta greutatea ecranului (6,5 kg). Pentru instalarea pe tavan, verificați dacă tavanul poate suporta această sarcină.

Ecranul este ignifug?

Da, țesătura din PVC este tratată ignifug, conform normelor de siguranță.

Cum se reglează înălțimea ecranului?

Ecranul 1EVF11 nu permite reglarea înălțimii după instalare. Trebuie să alegeți înălțimea de fixare în timpul instalării.

Unde găsesc piese de schimb?

Contactați serviciul clienți Avtek sau consultați secțiunea de piese de schimb de pe site-ul oficial. Piesele disponibile includ carcasa, suporturile și mecanismul de rulare.

MANUAL DE UTILIZARE 1EVF11 Avtek

Vă mulțumim pentru alegerea ecranului nostru! Vă recomandăm să citiți întregul manual de utilizare. Prin utilizarea în mod corespunzător a produsului și având grijă de el, ne putem bucura de beneficiile sale timp de ani de zile.

Indicații pentru utilizator

■ Praful, zgârieturile și murdăria suprafetei colii de proiectie are un efect negativ asupra calității imaginii. Pentru a preveni astfel de defecte, respectați următoarele reguli:

1. Nu atingeti suprafeta de proiectie cu mâinile.
2. Nu scrieti sau desenati pe suprafața de proiectie.
3. Nu utilizati degetele sau obiecte ascuțite ca indicator pentru prezentări, deoarece pot duce la deteriorarea materialul din care este făcut ecranul.
4. Pentru a curăța suprafața de proiectie folositi o cârpă moale, umedă. Nu utilizați substanțe chimice sau alcool. Folositi numai apă curată.
   ■ Când ați terminat de utilizat ecranul, înfășurați-l și depozitați-l în valiza atașată de producător.
   ■ Pentru a preveni deteriorarea ecranului si a reduce riscul de rănire, ecranul trebui să fie utilizat numai de către persoane adulte.

Descrierea produsului

■ Constructia:

Cadrul din aluminiu este proiectat special pentru a fi uşor de folosit. Datorită acestui fapt, ecranul poate fi uşor de mutat, depozitat și demontat.

■ Materialul ecranului:

Materialul ecranului este întins pe un cadru dreptunghiular și menținut printr-o serie de capse (elemente de fixare rotunde), astfel încât este întins uniform, iar suprafata sa. - este ideal plată.

De proiectie oferă un unghi de vizionare de 100 ° și coeficient de amplificare a imaginii 1.0.

Prin înfășurarea și desfășurarea multiplă nu se distruge și nici nu se denaturează.

■ Montarea:

Ecranul poate fi pliat în 3 minute, fără utilizarea uneltelor. În cazul în care ecranul nu este în uz, este depozitat într-o geantă rezistentă la impact, utilizate la transport.

■ Este perfect:

În timpul întâlnirilor de afaceri, în biserici, școli, centre familiale și școlarizare industrială. Pentru a optimiza capabilitățile sale, trebuieșc respectate regulile descrise aici, de utilizare corectă. Modul de montare și amplasare a proiectorului și publicului este prezentat - respectiv - Fig 1 și 2.

Conținutul și accesoriiile: În momentul despachetării ecranului, controlați dacă setul este complet. Lista elementelor ecranului este atașată acestei instrukcji.

Lista elementelor

FOLD 500
Componente	Nr componentului	Bucăți
Materialul ecranului	2	1
Suporturi pliante	3	2
Geantă pentru materialul ecranului	4	1
Şuruburi M8X80	5	12
Şuruburi M8X50	5	2
Instrucția de utilizare	6	1
Confirmarea controlului de calitate	7	1
Ambalaje de carton	8	1/2
Casetă din aluminiu	9	2
Cadru pliabil	10	2
Conector	11	4
Şurub M8x16	12	16
Card de servis	13	1

Lista elementelor

FOLD 240, 300, 360, 400 (4:3); FOLD 180, 220, 280, 340, 380 (16:9)
Componente	Nr componentului	Bucăți
Cadru pliabil	1	1
Materialul ecranului	2	1
Suporturi pliante	3	2
Geantă pentru materialul ecranului	4	1
Şuruburi M8X50	5	8/10
Instrucția de utilizare	6	1
Confirmarea controlului de calitate	7	1
Ambalaje de carton	8	1
Casetă din aluminiu	9	1
Card de servis	13	1

Atenție: Listele elementelor enumerate mai sus pot fi schimbate fără notificare prealabilă.

Aspectul părților

1. Cadru pliabil

2. Materialul ecranului

3. Suportul pliabil din stânga și dreapta

1. Geantă pentru materialul ecranului

1. Şurub M8X80, M8X50

1. Instructia de utilizare

1. Confirmarea controlului de calitate

1. Ambalaje de carton

1. Valiză din aluminiu

1. Cadru pliabil

1. Conector

12 Şurub M8x16

Instructia de montare

1. Scoateți cadrul din valiză și puneți-l pe o suprafață plană. În primul rând, se desfășoară părțile mai mari (Fig. 3 si 4).

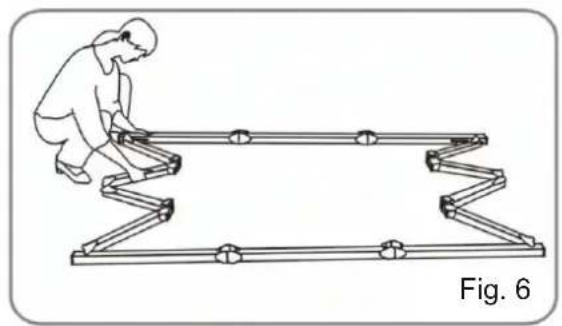

1. Montați cadrul, astfel încât să fie auzită blocarea în fiecare dintre articulații. Repetați același pas pentru secțiunile mai scurte ale cadrului (Fig. 5 și 6).

1. Asigurați-vă că toate cele 4 colțuri ale cadrului se unesc sub unghiul de 90°, iar balamalele de consolidare ale supoartelor sunt drepte și nu îndoite (Fig. 7 - 9).

Conectați cadrul superior cu cel de jos si asigurați cu şuruburi M8x16 (Fig. A-B).

FOLD 500 Instructia de montare versiunea 250"

1. Se scoate din geantă materialul ecranului și se așează în interiorul cadrului lângă unul din colturi. Apoi, se desfășoară așa cum se arată în figură (fig. 10 + 11).

1. După desfășurarea completă a materialului ecranului, atașați-l la cadru cu capse. Închizândule în ordinea ilustrată în figura 12-15.

1. Scoateți din valiză suporturile ecranului și așezați-le cum este indicat în figura 16. Asigurați- vă că toate balamalele sunt blocate în mod corespunzător.

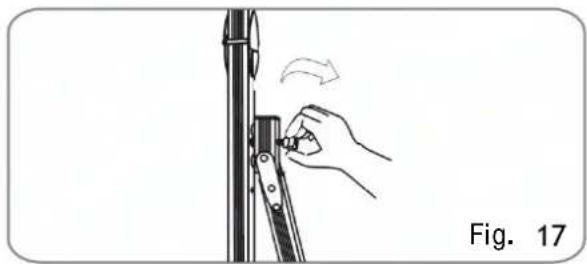

1. După așezarea suporturilor, cu mâna strângeți șuruburile fluture în poziția corectă ale secțiunilor oblice la elementele verticale. Înălțimea segmentelor oblice a suporturilor este ajustabilă. În cazul în care cadrul este atașat la suporturi la o înălțime mai mare, atunci cele de sus ar trebui să fie, de asemenea, sectiuni oblice ale suporturilor (Fig. 17-19).

1. Asezați cadrul pe podea, după care montați suporturile pe segmentele laterale (verticale). Cu ajutorul șuruburilor fluture fixați cadrul de suporturi, înșurubând mai întâi pe ambele părți parțial, și deabia la sfârșit – înșurubat până la capăt (fig. 20 + 21).

1. Fixați cadrul pe verticală, după care așezați părțile frontale ale suporturilor, împiedicând răsturnarea ecranului în față. Montarea se termină și dacă ecranul de proiectie este așezat pe o supprafață plană, acesta va deveni stabil (Fig. 22).

1. Când ați terminat de utilizat ecranul, demontați- I și împachetați-I în valiza anexată de producător. Pentru a demonta ecranul, urmați procedura de instalare descrisă mai sus în ordine inversă.

Informații referitoare la siguranță

Utilizarea abuzivă a ecranului poate provoca daune sau rănirea persoanelor din apropiere.

Ecranul de proiectie trebuie să fie așezat pe o suprafață stabilă, în loc în care va fi în jurul lui un spațiu liber suficient. În caz contrar, ecranul poate cădea, prejudicia și poate periclita persoanele din apropiere.

Nu atârna obiecte pe ecran, sau nu încercați vă urcați pe el. Acest lucru poate duce la cădere și distrugere, și la prejudicii la persoanele din apropiere.

Când ați terminat de utilizat ecranul de proiectie, demontați-l și împachetați-l în valiza atașată. Protejati-l de praf, murdărie și daune accidentale.

Nu dezasamblati ecran. Acest lucru poate provoca daune și vătămări corporale. Dacă ecranul necesită repararea, contactați distribuitorul de la care l-ați achiziționat.

Atenție: Dacă ecranul este defect sau deteriorat în orice fel, nu încercați să îl reparați singuri. Luați legătura cu personalul de serviciu client pentru a solicita reparația. Producătorul își rezervă dreptul de a modifica elementele ecranului de proiectie și specificațiile sale fără notificare prealabilă.

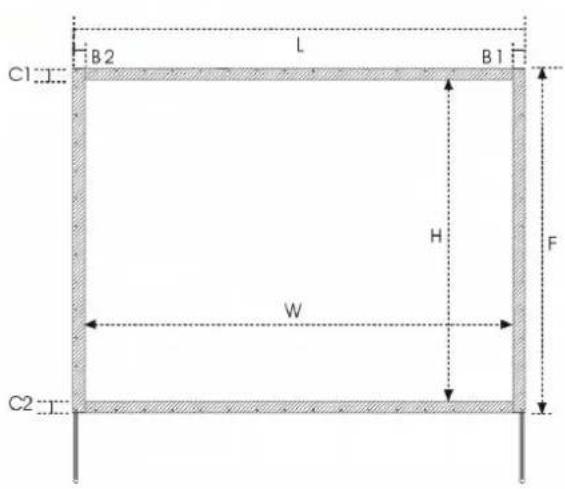

Specificațiile ecranului

Model	Proportia	Mărimea cadrului de aluminiu	Ampli-ficare	Dimen-siunea imaginii W*H (mm)	Lătime totală L (mm)	Înălțime totală F (mm)	B1 (mm)	B2 (mm)	C1 (mm)	C2 (mm)	Înălțime H2 (mm)		Înălțime H1 (mm)		Înălțime suport oblic. M (mm)
											max	mln	max	mln	M1	M2
240	4:3	32*32	1,0	2438*1828	2638	2028	100	100	100	100	3425	2225	1393	193	/	/
300	4:3	32*32	1,0	3048*2286	3248	2486	100	100	100	100	4028	2678	1540	190	1660	2260
360	4:3	32*32	1,0	3658*2743	3858	2943	100	100	100	100	4256	3206	1312	262	1660	2260
400	4:3	32*32	1,0	4064*3048	4264	3248	100	100	100	100	4330	3430	1086	186	1660	2260
500	4:3	32*64	1,0	5080*3810	5280	4010	100	100	100	100	5538	4188	1530	180	1660	2260
180	16:9	32*32	1,0	2032*1143	2192	1323	80	80	80	80	2234	1634	934	334	/	/
220	16:9	32*32	1,0	2438*1372	2638	1572	100	100	100	100	2294	1844	724	274	/	/
280	16:9	32*32	1,0	3048*1727	3248	1927	100	100	100	100	2769	2169	849	249	/	/
340	16:9	32*32	1,0	3658*2057	3858	2257	100	100	100	100	3614	2714	1354	454	/	/
380	16:9	32*32	1,0	4064*2286	4264	2486	100	100	100	100	4101	3261	1621	721	1660	2260

Nu atingeti suprafața ecranului cu mâinile.

Nu folositi agenti chimici pentru curătirea suprafetei ecranului.

Nu scrieti și nu zgâriati suprafața ecranului.

Nu demontați ecranul.

Trebuie...

Pentru curățirea suprafeței ecranului folosiți o cârpă moale sau o perie.

Pentru curățirea ecranului folosiți o cârpă moale și apă.

Când nu mai folosiți ecranul, înfășurați- I și depozitați-l în valiza anexată de către producător.
