Typ produktu	Ručně navíjecí projekční plátno
Značka	Avtek
Model	1EVF11
Rozměry plátna (šířka x výška)	180 cm x 180 cm (čtvercový formát)
Úhlopříčka	254 cm (100 palců)
Hmotnost	6,5 kg
Materiál plátna	Matná bílá PVC tkanina nehořlavá
Zisk	1.0
Pozorovací úhel	160°
Mechanismus rozvinutí	Ruční navíjení pomocí šňůrky
Upevnění	Na stěnu nebo strop (součástí dodávky jsou držáky)
Pouzdro	Bílý lakovaný ocelový, kulatý tvar
Napájení	Žádné (ruční)
Hlavní funkce	Zobrazení pro videoprojekci, formát 1:1
Údržba a čištění	Měkký suchý hadřík nebo lehce vlhký, žádné abrazivní prostředky
Bezpečnostní opatření	Netahat příliš silně za šňůrku, vyhnout se nárazům
Provozní teplota	10°C až 40°C
Relativní vlhkost	20% až 80% (bez kondenzace)
Obsah balení	Plátno, nástěnné držáky, hmoždinky, šrouby, návod k použití
Záruka	2 roky
Náhradní díly a opravitelnost	K dispozici na vyžádání, plátno není opravitelné uživatelem

Často kladené otázky - 1EVF11 Avtek

Jak nainstalovat projekční plátno Avtek 1EVF11 ?

Upevněte nástěnné držáky na zeď nebo strop pomocí dodaných hmoždinek a šroubů. Plátno zavěste na držáky. Ujistěte se, že je plátno ve vodorovné poloze před rozvinutím.

Mohu plátno čistit vodou ?

Ano, můžete použít měkký hadřík lehce navlhčený. Vyhněte se chemikáliím nebo abrazivním prostředkům. Jemně osušte suchým hadříkem.

Jaká je úhlopříčka plátna 1EVF11 ?

Úhlopříčka je 254 cm, tedy 100 palců, pro čtvercový formát 180 cm x 180 cm.

Jak plátno po použití uložit ?

Jemně zatáhněte za šňůrku dolů pro rozvinutí, poté uvolněte pro automatické svinutí. Pro delší skladování zcela sviňte a uložte mimo prach.

Co dělat, když má plátno záhyby ?

Mírné záhyby často zmizí po několika hodinách používání. U přetrvávajících záhybů rozviňte plátno a jemně zahřejte fénem na nízký výkon z bezpečné vzdálenosti.

Mohu plátno použít s projektorem s krátkou ohniskovou vzdáleností ?

Ano, matná bílá tkanina je vhodná pro všechny typy projektorů, včetně krátké ohniskové vzdálenosti. Ujistěte se, že je projektor správně umístěn, aby se zabránilo stínům.

Jaká je maximální hmotnost, kterou upevnění unese ?

Dodané držáky jsou navrženy pro hmotnost plátna (6,5 kg). Při instalaci na strop zkontrolujte, zda strop tuto hmotnost unese.

Je plátno nehořlavé ?

Ano, PVC tkanina je ošetřena jako nehořlavá, v souladu s bezpečnostními normami.

Jak nastavit výšku plátna ?

Plátno 1EVF11 neumožňuje nastavení výšky po instalaci. Výšku upevnění musíte zvolit při instalaci.

Kde najít náhradní díly ?

Kontaktujte zákaznický servis Avtek nebo navštivte sekci náhradních dílů na oficiálních stránkách. Dostupné díly zahrnují pouzdro, držáky a mechanismus navíjení.

NÁVOD K OBSLUZE 1EVF11 Avtek

Skládací projekční rámové plátno

Skladacie projekčné rámové plátno

cz Návod k obsluze 43

SK Návod na obsluhu 53

Děkujeme Vám za výběr našeho plátna!

Přečtěte si prosím celý návod k obsluze.

Při správném zacházení s výrobkem a přiměřené péči můžete

jeho přednosti využívat po dlouhá léta.

■ Zaprášení, škrábance a nečistoty plochy projekčního plátna mají negativní vliv na kvalitu obrazu. Pokud chcete předejít vzniku takovýchto defektů, dodržujte tato pravidla:

1. Projekční plochy se nedotýkejte rukama.
2. Po projekční ploše nepište ani nekreslete.
3. Pro prezentaci nepoužívejte jako ukazovátka prstů ani ostrých předmětů, mohly by totiž poškodit materiál, ze kterého je plátno vyrobeno.
4. Pro čištění projekční plochy používejte měkkou a vlhkou utěrku. Nepoužívejte chemické čisticí prostředky ani alkohol. Používejte pouze čistou vodu.
   ■ Po ukončení používání plátna ho rozložte a uložte do kufříku, se kterým je dodáváno.
   ■ Projekční plátno smějí používat pouze dospělé osoby, čímž předejdete případnému poškození plátna a omezíte riziko úrazu.

Popis výrobku

■ Konstrukce:

Hliníkový rám byl navržen tak, aby byl co nejlehčí a jednoduše použitelný. Díky tomu můžete plátno jednoduše přenášet, skládat a demontovat.

■ Materiál plátna:

Materiál plátna je natažen na podélném rámu a připevněn větším množstvím patentků (poutek); umožňují jeho rovnoměrné napnutí a dosažení ideálně rovného povrchu.

Projekční plocha poskytuje zorný úhel 100° a koeficient zesílení obrazu rovný 1,0.

Vícenásobné skládání je neničí ani nedeformuje.

■ Montáž:

Plátno sestavíte za 3 minuty bez použití jakéhokoli nářadí. Pokud plátno není používáno, je uchováváno v kuffíku odolném proti nárazům, který slouží k jeho přenášení.

■ Vynikajícím způsobem se osvědčí:

... během obchodních setkání, v kostelích, školách, rodinných střediscích a průmyslových školicích sálech. Pokud chcete optimálně využit jeho možností, dodržujte níže uvedené pokyny jeho správného užívání. Způsob sestavení konstrukce a rozmístění projektoru a diváků znázorňují níže uvedené obrázky 1 a 2.

Seznam dílů a příslušenství: Při rozbalování plátna si všímejte, zda je kompletní. Seznam dílů plátna najdete v tomto návodu.

Seznam dílů

FOLD 500
Díl	Díl č.	Kusů
Materiál plátna	2	1	ks
Skládací ramena	3	2	ks
Taška na materiál plátna	4	1	ks
Ruční šrouby M8x80	5	12	ks
Ruční šrouby M8x50	5	2	ks
Návod k obsluze	6	1	ks
Potvrzení KK	7	1	ks
Kartónový obal z výroby	8	1/2	ks
Hliníkový box	9	2	ks
Skládací rám	10	2	ks
Spojovací kus	11	4	ks
Ruční šroub M8x16	12	16	ks
Servisní list	13	1	ks

Seznam dílů

FOLD 240, 300, 360, 400 (4:3); FOLD 180, 220, 280, 340, 380 (16:9)
Díl	Díl č.	Kusů
Skládací rám	1	1	ks
Materiál plátna	2	1	ks
Skládací ramena	3	2	ks
Taška na materiál plátna	4	1	ks
Ruční šrouby M8x50	5	8/10	ks
Návod k obsluze	6	1	ks
Potvrzení KK	7	1	ks
Kartónový obal z výroby	8	1	ks
Hliníkový box	9	1	ks
Servisní list	13	1	ks

Poznámka: Výše uvedené seznamy dílů souprav se mohou měnit bez upozornění.

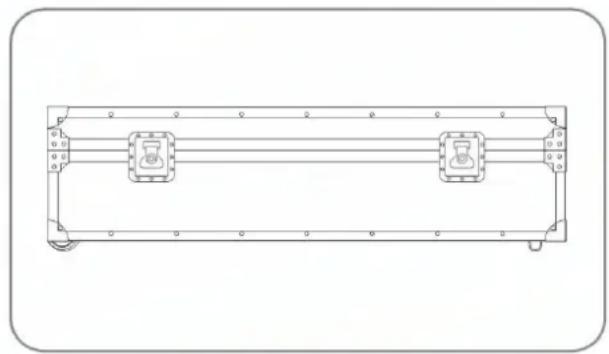

Schémata dílů

1. Skládací rám

1. Materiál plátna - přední promítání

1. Levá a pravá skládací noha

1. Taška na projekční plátno

1. Ruční šroub M8X80, M8X50

1. Vytáhněte rám z kuffíku a uložte ho na rovný povrch. Nejdříve rozložte jeho delší části (obr. 3 + 4).

2. Rám rozkládejte tak, abyste slyšeli zapadávání pojistek na závěsech každého kloubu. Stejně tak postupujte i u kratších úseků rámu (obr. 5 + 6).

3. Zkontrolujte, zda se všechny 4 rohy rámu spojují v úhlu 90° a ramena zpev ʼnující jejich závěsy jsou rovné a neohnuté (obr. 7 - 9).

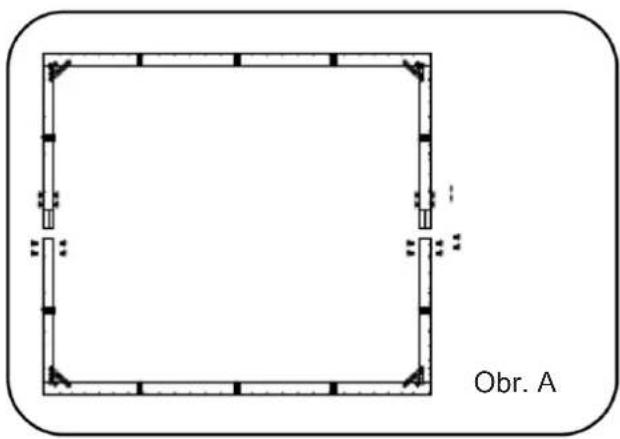

Spojte horní rám s dolním a zajistěte jejich spojení šrouby M8x16 (Obr. A - B).

FOLD 500 Návod k montáži verze 250"

1. Vytáhněte z tašky projekční plátno a uložte uvnitř rámu u jednoho z jeho rohů. Rozložte plátno podle obrázku (obr. 10 + 11).

1. Po úplném rozložení projekční plátno připněte k rámu pomocí patentků. Zapínejte je podle pořadí zobrazeného na obr. 12-15.

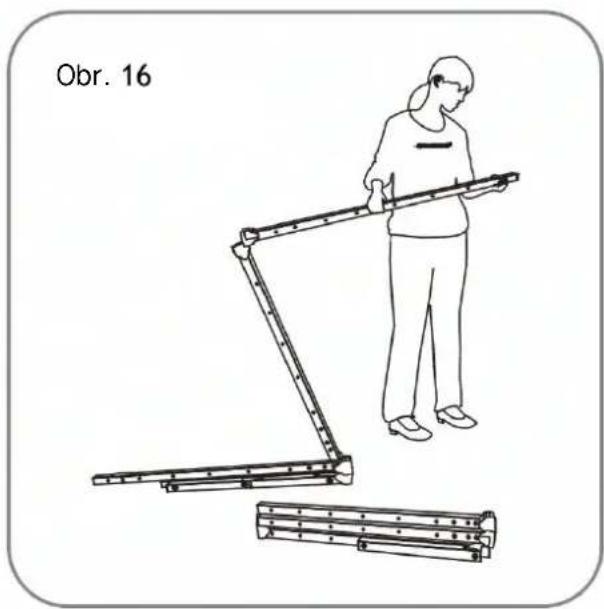

1. Z kufříku vyndejte skládací nohy plátna a rozložte je podle obr. 16. Zkontrolujte, zda jsou všechny jejich závěsy správně zajištěny.

1. Po sestavení nohou pomocí ručních polohovacích šroubů připevněte v příslušné poloze šikmé díly nohou i jejich vertikální prvky. Výška šikmých dílů nohou je nastavitelná. Pokud je rám upevněn k nohám ve větší výšce, výše musejí být umístěny i šikmé díly nohou (obr. 17-19).

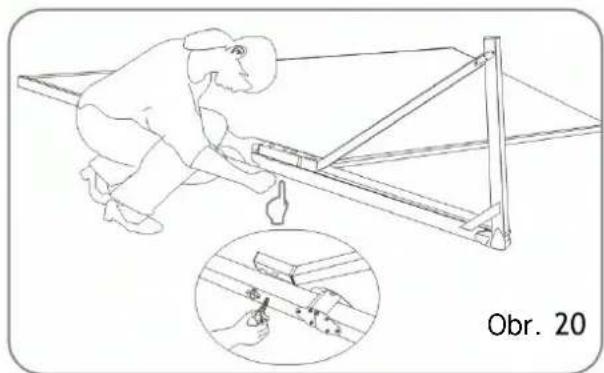

1. Rám položte na podlahu a jeho nohy připevněte k jeho bočním (vertikálním) dílům. Pomocí ručních polohovacích šroubů upevněte rám k nohám, který nejdříve upevníte po obou stranách rámu pouze částečně a až nakonec ho dotáhnete až do konce (obr. 20 + 21).

1. Postavte rám do vertikální polohy a pak rozložte části nohou, čímž zabráníte převrácení plátna dopředu. Montáž je tímto krokem ukončena a pokud jste projekční plátno postavili na rovný povrch, bude stát stabilně (obr. 22).

1. Po ukončení používání plátna ho rozeberte a uložte do kuffíku, se kterým je dodáváno. Pokud chcete plátno demontovat, postupujte podle výše uvedeného montážního postupu v opačném pořadí.

Bezpečnostní opatření

Používání plátna v rozporu s jeho určením může způsobit jeho poškození nebo úraz osob v jeho blízkosti.

Projekční plátno postavte na stabilní povrch na místě, ve kterém bude kolem něj dostatečný prostor. V opačném případě by se mohlo plátno převrátit, což by mohlo způsobit jeho poškození nebo úraz osob v jeho blízkosti.

Na plátno nevěšte žádné předměty a nepokoušejte se na něj lézt. Mohlo by spadnout a poškodit se nebo způsobit úraz osob v jeho blízkosti.

Po ukončení používání projekčního plátna ho rozeberte a uložte do kufříku, se kterým je dodáváno. Ochrání jej to před prachem, nečistotami a případným poškozením.

Plátno se nesmí demontovat. Mohlo by to způsobit jeho poškození nebo úraz osob v jeho blízkosti. Pokud si plátno vyžaduje opravu, zkontaktujte se s prodejcem, u kterého jste si plátno zakoupili.

Poznámka: Pokud je plátno chybné nebo poškozené jakýmkoliv jiným způsobem, nepokoušejte se ho opravit samostatně. Za účelem jeho opravy se zkontaktujte s personálem obsluhy klienta. Výrobce si vyhrazuje právo na změny dílů projekčního plátna a jeho technických údajů bez upozornění.

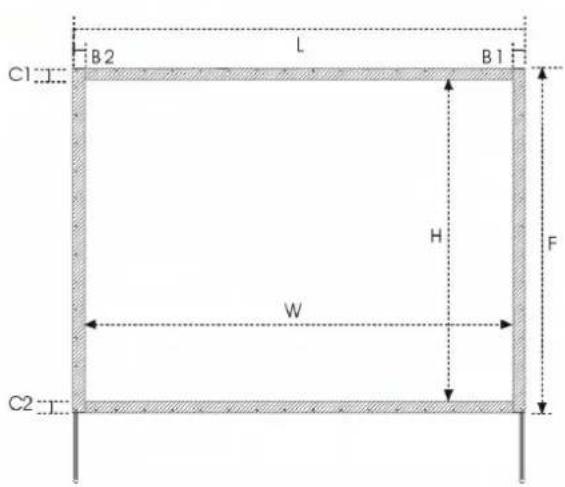

Technické údaje plátna

Model	Pro-porce	Rozměrhlinikovéhorámu	Zesí- leni	Oblast Projekce W*H (mm)	Celk. Šířka L (mm)	Celk. Výška F (mm)	B1 (mm)	B2 (mm)	C1 (mm)	C2 (mm)	Výška H2 (mm)		Výška H1 (mm)		Výška šik. nohy M (mm)
											max	mln	max	mln	M1	M2
240	4:3	32*32	1,0	2438*1828	2638	2028	100	100	100	100	3425	2225	1393	193	/	/
300	4:3	32*32	1,0	3048*2286	3248	2486	100	100	100	100	4028	2678	1540	190	1660	2260
360	4:3	32*32	1,0	3658*2743	3858	2943	100	100	100	100	4256	3206	1312	262	1660	2260
400	4:3	32*32	1,0	4064*3048	4264	3248	100	100	100	100	4330	3430	1086	186	1660	2260
500	4:3	32*64	1,0	5080*3810	5280	4010	100	100	100	100	5538	4188	1530	180	1660	2260
180	16:9	32*32	1,0	2032*1143	2192	1323	80	80	80	80	2234	1634	934	334	/	/
220	16:9	32*32	1,0	2438*1372	2638	1572	100	100	100	100	2294	1844	724	274	/	/
280	16:9	32*32	1,0	3048*1727	3248	1927	100	100	100	100	2769	2169	849	249	/	/
340	16:9	32*32	1,0	3658*2057	3858	2257	100	100	100	100	3614	2714	1354	454	/	/
380	16:9	32*32	1,0	4064*2286	4264	2486	100	100	100	100	4101	3261	1621	721	1660	2260

Projekční plochy se nedotýkejte rukama.

Na čištění projekční plochy nepoužívejte chemické čisticí prostředky.

Po projekční ploše nepište ani nekreslete.

Na čištění projekční plochy používejte měkkou a vlhkou utěrku nebo kartáček.

Na čištění projekčního plátna používejte měkkou utěrku a vodu.

Po ukončení používání plátna ho rozeberte a uložte do kuffíku, se kterým je dodáváno.

1. L'avá a pravá skladacia noha

1. Taška na projekčné plátno

Spojte horný rám s dolným a zabezpečte ich spojenie skrutkami M8x16 (Obr. A - B).

FOLD 500 Návod na montáž verzie 250"

1. Postavte rám do vertikálnej polohy a následne rozložte časti nôh, čím zabránite prevráteniu plátna dopredu. Montáž je týmto krokom ukončená a pokiaľ ste projekčné plátno postavili na rovnom povrchu, bude stát’ stabilne (Obr. 22).

Technické údaje plátna

Model	Pro-porcia	Rozměrhlinikovéhorámu	Zosil-nenie	Oblast' Projekcie W*H (mm)	Celk. Šírka L (mm)	Celk. Výška F (mm)	B1 (mm)	B2 (mm)	C1 (mm)	C2 (mm)	Výška H2 (mm)		Výška H1 (mm)		Výška šik, nohy M (mm)
											max	mln	max	mln	M1	M2
240	4:3	32*32	1,0	2438*1828	2638	2028	100	100	100	100	3425	2225	1393	193	/	/
300	4:3	32*32	1,0	3048*2286	3248	2486	100	100	100	100	4028	2678	1540	190	1660	2260
360	4:3	32*32	1,0	3658*2743	3858	2943	100	100	100	100	4256	3206	1312	262	1660	2260
400	4:3	32*32	1,0	4064*3048	4264	3248	100	100	100	100	4330	3430	1086	186	1660	2260
500	4:3	32*64	1,0	5080*3810	5280	4010	100	100	100	100	5538	4188	1530	180	1660	2260
180	16:9	32*32	1,0	2032*1143	2192	1323	80	80	80	80	2234	1634	934	334	/	/
220	16:9	32*32	1,0	2438*1372	2638	1572	100	100	100	100	2294	1844	724	274	/	/
280	16:9	32*32	1,0	3048*1727	3248	1927	100	100	100	100	2769	2169	849	249	/	/
340	16:9	32*32	1,0	3658*2057	3858	2257	100	100	100	100	3614	2714	1354	454	/	/
380	16:9	32*32	1,0	4064*2286	4264	2486	100	100	100	100	4101	3261	1621	721	1660	2260
