1EVF12 - Vetítővászon Avtek - Ingyenes használati útmutató

Termék típusa	Kézi vetítővászon
Márka	Avtek
Modell	1EVF12
Átló méret	100 hüvelyk (254 cm)
Formátum	16:9
Vászon anyaga	Matt fehér mat
Erősítés	1.0
Látószög	160°
Súly	8 kg
Ház méretei (Sz x M x Mé)	250 cm x 10 cm x 10 cm
Tápellátás	Nincs (kézi)
Fő funkciók	Képvetítés, kézi behúzó mechanizmus, hullámmentesítő rendszer
Karbantartás és tisztítás	Óvatosan tisztítsa száraz, nem dörzsölő ruhával. Ne használjon oldószereket vagy vegyszereket.
Biztonság	Óvatosan kezelje, kerülje az ütődéseket. Ne húzza erősen a vásznat. Szereléskor tartsa távol a gyermekektől.
Alkatrészek és javíthatóság	Csere vászon kapható a gyártónál.
Általános információk	Beltéri használatra. Üzemi hőmérséklet: 10–35 °C. Alkalmas otthoni mozihoz és tárgyalókhoz.
Ház színe	Fekete
Szerelés típusa	Fali vagy mennyezeti
Visszahúzó mechanizmus	Beépített feszítőrugó

Gyakran ismételt kérdések - 1EVF12 Avtek

Hogyan szereljem fel az Avtek 1EVF12 vetítővásznat?

Rögzítse a házat a falhoz vagy a mennyezethez a mellékelt tartókkal. Győződjön meg róla, hogy a felület sík és szilárd. Húzza ki kézzel a vásznat az alsó fogantyúnál fogva. Használjon vízmértéket a vízszintesség biztosításához.

Hogyan tisztítsam a vásznat?

Használjon puha, száraz ruhát a por eltávolításához. Makacs foltok esetén enyhén nedvesítse meg a ruhát desztillált vízzel, és óvatosan törölje le. Soha ne használjon tisztítószereket vagy dörzsölő anyagokat.

Mit tegyek, ha a vászon hullámos?

Az enyhe hullámosság gyakran eltűnik néhány napos használat után. Ha továbbra is fennáll, ellenőrizze, hogy a ház megfelelően van-e rögzítve, és a vászon megfelelően feszített-e. Ezenkívül áthúzhatja a vászon hátoldalát egy alacsony hőfokú vasalóval (saját felelősségre).

Használhatom ezt a vásznat lézerprojektorral?

Igen, az Avtek 1EVF12 vászon kompatibilis minden típusú projektorral, beleértve a lézerprojektorokat, LED és DLP vetítőket is. Győződjön meg róla, hogy a projektor fényereje megfelelő a vászon méretéhez.

Mik a vászon pontos méretei?

Az átló 100 hüvelyk (254 cm), 16:9 formátumban. A vetítési terület körülbelül 221 cm széles és 124 cm magas. A ház hossza 250 cm, keresztmetszete 10 cm.

A ház süllyeszthető-e?

A ház felszíni szerelésre (falra vagy mennyezetre) készült. Nem süllyeszthető. Azonban elrejtheti egy álmennyezetben, ha a hozzáférés továbbra is lehetséges.

Hogyan rögzítsem a vásznat a mennyezetre?

Használja a mellékelt rögzítőelemeket és a mennyezetének megfelelő tipliket (beton, gipsz stb.). Ellenőrizze, hogy a mennyezet elbír-e 8 kg súlyt. Rögzítse szilárdan, a házat párhuzamosan igazítva a fallal.

Van garancia?

A törvényes megfelelőségi garancia 2 év. Gyártási hibák esetén vegye fel a kapcsolatot az Avtek ügyfélszolgálatával. Őrizze meg a vásárlási számlát bizonyítékként.

Cserélhető a vászon?

Igen, csere vásznak kaphatók az Avtektől. Vegye fel a kapcsolatot a technikai támogatással, hogy rendeljen a 1EVF12 modellhez illő vásznat. A cseréhez szét kell szerelni a házat, és megfelelően kifeszíteni az új vásznat.

Mi a vászon súlya?

A teljes vászon súlya körülbelül 8 kg. Ezt a tömeget figyelembe kell venni a rögzítőelemek és a fal vagy mennyezet típusának kiválasztásakor.

HASZNÁLATI ÚTMUTATÓ 1EVF12 Avtek

Összecsukható, keretes vetítőernyő

HU Kezelési utasítás 63

Köszönjük, hogy a mi termékünket választotta. Javasoljuk, hogy olvassa el az egész használati utasítást. A termék megfelelő kezelésével és ápolásával hosszú évekig lehet élvezni az általa nyújtott előnyöket.

Útmutatások a felhasználó számára

■ A vászon vetítő felületének beporosodása, karcolásai és elkoszosodása negatívan befolyásolják a kép minőségét. Hogy meg lehessen előzni ilyen hibák bekövetkezését, tartsa be a következő szabályokat:
1. Ne érjen kézzel a vetítőernyőnek a vetítő felületéhez.
2. Ne írjon, és ne rajzoljon a vetítő felületre.
3. Ne használja az ujját, sem éles tárgyakat mutatópálcaként a prezentáciánál, minthogy ez károsítja az anyagot, amiből a vetítőernyő készült.
4. A vetítő felület tisztításához használjon puha, nedves rongyot. Ne használjon tisztító vegyszereket, sem alkoholt. Kizárólag tiszta vizet használjon.
■ Ha már nem használja a vetítővásznat, csukja össze, és rakja bele a gyárilag hozzá mellékelt böröndbe.
■ A vetítőernyő véletlen károsításának elkerülése és a sérülések veszélyének minimalizálása érdekében a vetítővásznak kizárólag felnőttek használhatják.

A termék leírása

■ Szerkezet:

Az alumínium keretet úgy tervezték, hogy a lehető legkisebb súlyú és könnyen használható legyen. Ennek következtében a vetítővásznat könnyen lehet hordozni, összerakni és lebontani.

■ A vetítőernyő anyaga:

A vetítőernyő anyag egy négyszögletes keretre van felfeszítve, és egy sereg patent (kerek kötőelem) tartja, aminek köszönhetően egyenletesen van kifeszítve, és a felülete tökéletesen sima.

Vetítő felület nézési szöge 100°, a fény-nyereségi tényezője pedig 1,0.

Számtalanszor feltekerve sem megy tönkre, és nem változtatja meg az alakját.

■ Szerelés:

Az ernyőt 3 perc alatt össze lehet rakni, bármilyen szerszám használata nélkül. Amikor nem használják az ernyőt, egy ütésalló táskába van becsomagolva, amivel szállítani lehet.

■ Kitűnően beválik:

Üzleti tárgyalásokon, templomokban, iskolákban, családi házakban és ipari objektumokban, oktatásra szolgáló termekben. A lehetőségeinek optimális kihasználásához, be kell tartani az itt leírt üzemeltetési szabályokat. A szerkezet összeállítását, valamint a projektor és a nézők elhelyezését az 1. és 2. ábra mutatja.

A tartalom és a tartozékok kompletsége: Amikor kicsomagolja az ernyőt, ellenőrizze, hogy minden tartozék megvane. A vetítőernyő alkatrészeinek listáját a jelen használati utasításban megtalálja.

Alkatrészlista

FOLD 500
Alkatrész	Alkatrész sz.	Darab
A vetítőernyő anyaga	2	1
Összecsukható támaszok	3	2
Táska a vetítőernyő vásznához	4	1
M8X80 műanyag fejű csavar	5	12
M8X50 műanyag fejű csavar	5	2
Kezelési utasítás	6	1
Minőségellenőrzési igazolás	7	1
Gyári, karton csomagolás	8	1/2
Alumínium láda	9	2
Összecsukható keret	10	2
Összekötő	11	4
M8X16 műanyag fejű csavar	12	16
Szervizlap	13	1

Alkatrészlista

FOLD 240, 300, 360, 400 (4:3); FOLD 180, 220, 280, 340, 380 (16:9)
Alkatrész	Alkatrész sz.	Darab
Összecsukható keret	1	1
A vetítőernyő anyaga	2	1
Összecsukható támaszok	3	2
Táska a vetítőernyő vásznához	4	1
M8X50 műanyag fejű csavar	5	8/10
Kezelési utasítás	6	1
Minőségellenőrzési igazolás	7	1
Gyári, karton csomagolás	8	1
Alumínium láda	9	1
Szervizlap	13	1

Figyelem: A szettek fenti alkatrészlistái külön, előzetes értesítés nélkül változhatnak.

Az alkatrész kinézete

1. Összecsukható keret

1. A vetítőernyő anyaga

1. Baloldali és jobboldali összecsukható támasz

1. Táska a vetítőernyő vásznához

1. M8X80, M8X50 műanyag fejű csavar

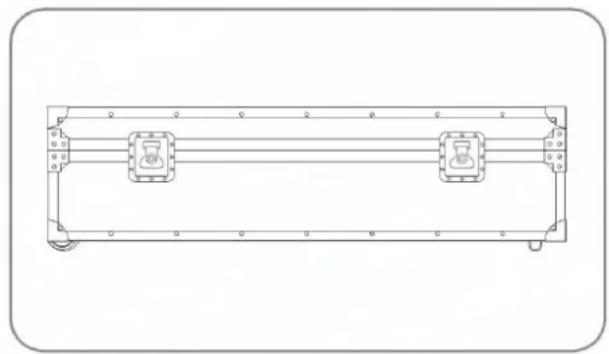

1. Alumínium börönd

1. Összecsukható keret

1. Összekötő

1. M8X16 műanyag fejű csavar

Figyelem: A fenti alkatrész kinézete külön, előzetes értesítés nélkül változhatnak.

Szerelési utasítás

1. Vegye ki a keretet a böröndböl, és helyezze egy lapos felületre. Előbb hajtsa ki a hosszabb darabjait (3. + 4. ábra)

2. Hajtsa ki a keretet úgy, hagy hallani lehessen a reteszek bepattanását a csuklóknál lévő pántokban. Ismételje meg ezt a műveletet a keret rövidebb részeinél is (5. + 6. ábra).

3. Győződjön meg róla, hogy a keretnek mind a négy sarka merőlegesen kapcsolódik egymáshoz, a pántjait erősítő támaszok egyenesek, nincsenek kigörbülve (7. - 9. ábra).

összeszerelési utasítása

Csatlakoztassa a felső keretet az alsóhoz, és rögzítse az összekötéseket M8x16 csavarokkal (A-B ábra).

1. Vegye ki a vásznat a táskából, és fektesse le a keret belsejében, annak egyik sarkánál. Majd fektesse ki az ábrán látható módon (10.+11. ábra).

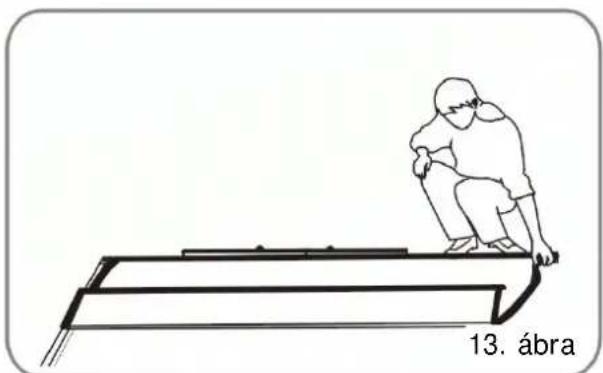

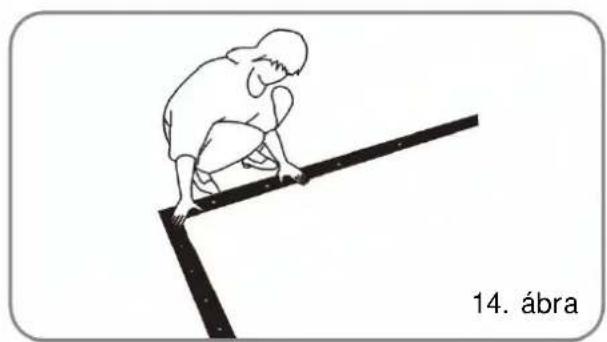

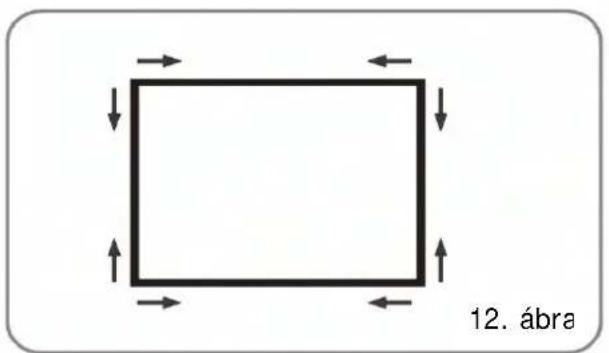

1. Az ernyő vásznának teljes kifektetése után rögzítse a kerethez a patentek segítségével. Pattintsa be őket a 12-15. ábrákon mutatott sorrendben.

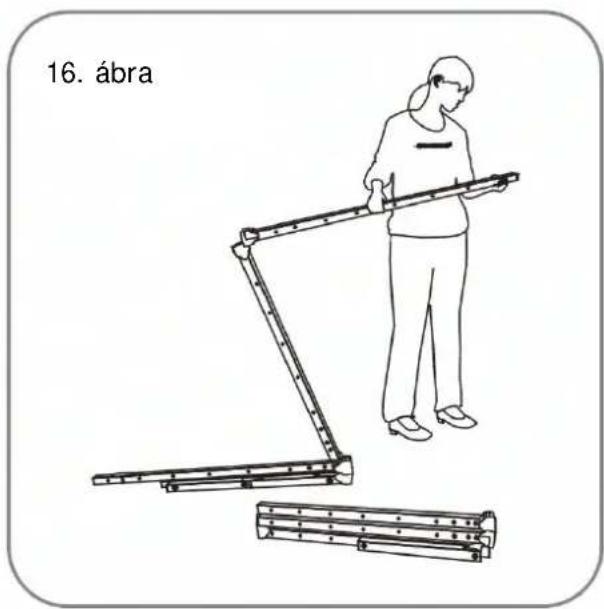

1. Vegye ki a böröndböl az ernyő összecsukható támaszait, és hajtsa szét, ahogy a 16. ábrán látható. Ügyeljen arra, hogy minden pánt megfelelően rögzítve legyen.

1. A támaszok széthajtása után műanyag fejű szárnyas csavarok segítségével megfelelő helyzetben csavarozza a ferde darabokat a függőleges elemeikhez. A támaszok ferde darabjainak magassága állítható. Ha a keret a támaszokhoz nagyobb magasságban van rögzítve, akkor a támaszok ferde darabjainak is magasabban kell lenniük (17-19. ábra).

1. Fektesse a keretet a földre, majd helyezze a támaszokat az oldalsó (függöleges) szakaszaira. A műanyag fejű, szárnyas csavarok segítségével rögzítse a keretet a támaszokhoz, előbb csak részben húzva meg őket a keret mindkét oldalán, majd csak a végén húzza meg őket egészen (20. + 21. ábra).

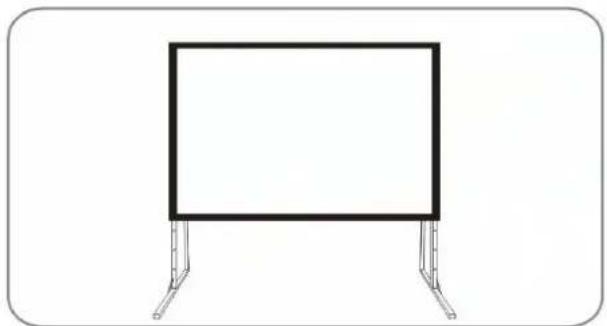

1. Állítsa a keretet függőlegesbe, majd fektesse ki a támaszok első részét, elejét véve annak, hogy az ernyő előre boruljon. Ezzel az összeszerelés befejeződött, és ha az ernyőt egy lapos felületre helyezték, stabilan fog állni (22. ábra).

1. Ha már nem használja a vetítőernyőt, csukja össze, és rakja bele a gyárilag hozzá mellékelt böröndbe. Az ernyő szétszereléséhez végezze el a fenti műveleteket ellentétes sorrendben.

A biztonságra vonatkozó tudnivalók

Figyelmeztetés

Az ernyő nem rendeltetésszerű használata annak károsodásához vagy a közelben tartózkodó személyek testi sérüléséhez vezethet.

Figyelem!
A vetítőernyőt stabil felületre kell állítani, olyan helyen, ahol körülötte elegendően sok tér van. Ellenkező esetben az ernyő felborulhat, károsodhat, és a közelben tartózkodó személyek testi sérülését okozhatja.

Ne terhelje meg a vetítőernyőt

Tilos az ernyőre valamilyen tárgyat akasztani, és nem szabad rá felkapaszkodni. Ez a felborulását és a károsodását, valamint a közelben található személyek sérülését okozhatja.

Figyelmeztetés
Ha már nem használja a vetítőernyőt, csukja össze, és rakja bele a gyárilag hozzá mellékelt böröndbe. Ez védi a portól, kosztól és az esetleges sérülésektől.

Ne szerelje szét a vetítőernyőt

Tilos a vetítőernyőt szétszerelni. Ez azt károsíthatja, és testi sérülést okozhat. Ha a vetítőernyőt meg kell javítani, lépjen kapcsolatba az üzlettel, ahol azt vásárolta.

Figyelem: Ha az ernyő hibás vagy valamilyen módon sérült, ne próbálja önállóan javítani. A javíttatása érdekében lépjen kapcsolatba az ügyfélszolgálattal. A gyártó fenntartja magának a jogot a vetítőernyő eleminek és műszaki adatainak előzetes értesítés nélküli változtatására.

Az ernyő műszaki adatai

Modell	Ará-nyok	Az alu. keret méretei	Erő-sítés	Képmére W*H (mm)	Teljes szél. L (mm)	Teljes mag. F (mm)	B1 (mm)	B2 (mm)	C1 (mm)	C2 (mm)	Mag. H2 (mm)		Mag. H1 (mm)		A ferde támasz mag. M (mm)
											max	min	max	min	M1	M2
240	4:3	32*32	1,0	2438*1828	2638	2028	100	100	100	100	3425	2225	1395	193	/	/
300	4:3	32*32	1,0	3048*2286	3248	2486	100	100	100	100	4028	2678	1540	190	1660	2260
360	4:3	32*32	1,0	3658*2743	3858	2943	100	100	100	100	4256	3206	1312	262	1660	2260
400	4:3	32*32	1,0	4064*3048	4264	3248	100	100	100	100	4330	3430	1086	186	1660	2260
500	4:3	32*64	1,0	5080*3810	5280	4010	100	100	100	100	5538	4188	1530	180	1660	2260
180	16:9	32*32	1,0	2032*1143	2192	1323	80	80	80	80	2234	1634	934	334	/	/
220	16:9	32*32	1,0	2438*1372	2638	1572	100	100	100	100	2294	1844	724	274	/	/
280	16:9	32*32	1,0	3048*1727	3248	1927	100	100	100	100	2769	2169	849	249	/	/
340	16:9	32*32	1,0	3658*2057	3858	2257	100	100	100	100	3614	2714	1354	454	/	/
380	16:9	32*32	1,0	4064*2286	4264	2486	100	100	100	100	4101	3261	1621	721	1660	2260

Ne érjen kézzel a vetítő felülethez.

Ne használjon vegyszereket a vetítő felület tisztításához.

Ne írjon, és ne rajzoljon a vetítő felületre.

Ne szerelje szét a vetítőernyőt.

Szükséges...

A vetítő felület tisztításához használjon puha, Nedves rongyot.

A vetítőernyő tisztításához használjon puha rongyot és vizet.

Ha már nem használja a vetítőernyőt, csukja össze, és rakja bele a gyárilag hozzá mellékelt böröndbe.
