Typ produktu	Kvadrokoptéra/dron
Model	X-bee drone 3.5
Značka	Overmax
Odporúčaný vek	14 rokov a viac (do 18 rokov s dohľadom dospelej osoby)
Typ batérie dronu	Nabíjateľná lítium-polymérová (Li-Po)
Kapacita batérie dronu	3,4V 750mAh
Doba letu	Až 10 minút
Doba nabíjania	Približne 150 minút
Vstup nabíjačky	5V
Nabíjací prúd nabíjačky	0,8A
Typ batérie ovládača	4 AA batérie (zinok-uhlíkové alebo alkalické)
Prevádzková doba ovládača	Približne 18 hodín
Režimy rýchlosti letu	3 režimy: Pomalý, Normálny, Rýchly
Špeciálne funkcie	Režim bez hlavy, Režim návratu domov, 360° kúsky, Režim 4
Kamera	WiFi FPV kamera (súčasťou balenia)
Držiak na smartfón	Kompatibilný so smartfónmi s uhlopriečkou do 6 palcov
Kompatibilita s aplikáciou	Android 4.4+ a iOS 7+ prostredníctvom aplikácie Helicute FPV
Použitie v interiéri/ exteriéri	Vhodné na použitie v interiéri aj exteriéri
Bezpečnostné poznámky	Zabráňte kontaktu s vodou, vyhýbajte sa teplu, nabíjanie pod dohľadom dospelej osoby

Často kladené otázky - X-bee drone 3.5 Overmax

Aký typ batérie používa dron?

Dron používa nabíjateľnú lítium-polymérovú (Li-Po) batériu s kapacitou 3,4V 750mAh.

Ako dlho trvá nabíjanie batérie dronu?

Doba nabíjania je približne 150 minút (asi 2,5 hodiny) pomocou pribalenej nabíjačky pri 0,8A.

Ako synchronizujem ovládač s dronom?

1. Posuňte páku plynu do najnižšej polohy. 2. Zapnite ovládač. 3. Vložte batériu a zapnite dron. 4. Umiestnite dron na rovný povrch. 5. Posuňte páku plynu dopredu a potom dozadu. Ovládač zapípa a LED diódy sa ustália, čo signalizuje úspešné spárovanie.

Čo je režim bez hlavy a ako ho aktivujem?

V režime bez hlavy je smer letu dronu pevne určený voči pilotovi bez ohľadu na orientáciu dronu. Stlačte a podržte určené tlačidlo na 3 sekundy, kým nezaznie pípnutie. Ovládač pípa každé 3 sekundy, kým je režim aktívny.

Ako funguje režim návratu domov?

Po vzlietnutí si dron uloží svoju štartovaciu polohu. Stlačením tlačidla Návrat domov dron letí späť k tomuto bodu. Nevykonáva automatické pristátie; musíte pristáť manuálne. Pohybom ktorejkoľvek páky smeru prerušíte manéver.

Ako nainštalujem kameru a držiak FPV?

Pripevnite držiak na smartfón k stojanu, potom ho pomocou skrutkovača pripevnite k ovládaču. Pripojte kameru k WiFi portu dronu káblom a zasuňte kameru do vodidiel dronu. Držiak pojme smartfóny s uhlopriečkou do 6 palcov.

Ako vymením vrtuľu?

Pomocou skrutkovača odstráňte poškodenú vrtuľu. Pripojte novú vrtuľu podľa orientačnej schémy v návode. Uistite sa, že smer otáčania je správny (v smere alebo proti smeru hodinových ručičiek).

Aké sú režimy rýchlosti a ako ich zmením?

Stlačením tlačidla rýchlosti letu prechádzate medzi Pomalý (1 pípnutie), Normálny (2 pípnutia) a Rýchly (3 pípnutia). Režim 4 je možné aktivovať podržaním tlačidla režimu Flip na 3 sekundy.

Ako vykonávam 360-stupňové kúsky?

Stlačte tlačidlo režimu Flip; ovládač zapípa. V režime 3D flip posuňte páku smeru dopredu, dozadu, doľava alebo doprava na vykonanie premetu. Pred pokusom sa uistite, že je dostatok miesta.

Aký je minimálny vek na obsluhu tohto dronu?

Dron je určený pre osoby vo veku 14 rokov a viac. Používatelia mladší ako 18 rokov musia byť pod dohľadom dospelej osoby. Začiatočníci by mali vyhľadať pomoc skúseného pilota.

NÁVOD NA OBSLUHU X-bee drone 3.5 Overmax

** Výrobok je navrhnutý pre osoby staršie ako 14 rokov**

● Odporúčame osobám bez skúseností s prevádzkou dronov vyhl'adať osoby, ktoré už takéto skúsenosti majú. Užívatelia mladší ako 18 rokov môžu výrobok používať iba pod dohl'adom dospelej osoby.

● Účelom bezpečnostných poznámok je ochrana výrobku a jeho užívateľov, rovnako ako okolo stojacich osôb a ich majetku.

● Nesprávna prevádzka výrobku môže zapríčinit’ zranenie a škody na majetku.

SPECIALNE NAVRHNUTE NA POUŽITIE V INTERIEROCH A EXTERIEROCH

● Výrobok bol navrhnutý tak, aby mohol byť použitý ako v interiéroch, tak v exteriéroch. Pred použitím výrobku sa uistite, že je zvolené miesto bez prekážok. Tiež pri použití udržujte bezpečnú vzdialenosť od osôb a zvierat.

● Neprevádzkujte v blízkosti elektrických vedení.

ZABRÁŇTE KONTAKTU S TEKUTINAMI

Dron a ovládač obsahujú množstvo presných elektronických súčiastok. Z týchto dôvodov je nutné zabrániť kontaktu s tekutinami.Vystavenie vode alebo vlhkosti v akejkol'vek forme zapríčiní ich zlyhanie alebo poškodenie.NEPŘEVÁDZKUJTE VÝROBOK ZA DAŽĎA ANI VLHKOSTI, ANI HO TOMUTO NEVYSTAVUJTE.

POKYNY TÝKAJÚCE SA BATÉRIENa zabránenie potenciálneho požiaru batériu neskratujte, neprerážajte ani nemeňte jej polaritu. Na nabíjanie batérií musí dohliadať po celú dobu dospelá osoba a musí prebiehať na miestach mimo dosah detí.

● *NEKOMBINUJTE NI-CAD A ALKALICKÉ BATÉRIE

BEZPEČNOSTNÉ POZNÁMKY PRE NI-MH BATÉRIE

● Uistite sa, že sú batérie správne vložené a majú tak správnu polaritu + -).*NEKOMBINUJTE NI-CAD A ALKALICKÉ BATÉRIE

● Pokiaľ nebudete quadkoptéru používať po dlhšiu dobu, vyberte z ovládača batérie, aby ste tak zabránili ich vytečeniu, ktoré môže poškodiť vysielač.POUŽITÉ BATÉRIE ODOVZDAJTE V SÚLADE S MIESTNYMI PREDPISMI NA MIESTA, NA TO URČENÉ.

BEZPEČNOSTNÉ POZNÁMKY PRE LI-POLYMÉROVÉ BATÉRIE

● Li-polymérové batérie predstavujú väčšie riziko v porovnaní s inými typmi batérií. Preto je nutné pri ich používaní dbať na nasledujúce pokyny. Výrobca ani predajca nenesú žiadnu zodpovednosť za akékol'vek škody spôsobené nesprávnym použitím.Na zabránenie potenciálneho požiaru alebo explózie nepoužívajte inú nabíjačku, než je tá priložená k výrobku. Batériu neničte, nerozoberajte, nepál'te alebo nemeňte jej polaritu.Na zabránenie skratu zabráňte kontaktu kovových častí so svorkami batérie. NIKDY BATÉRIE NEPRERÁŽAJTE, MÔŽE DÔJŠŤ K POŽIARU.

● Na nabíjanie batérií musí dohliadať po celú dobu dospelá osoba a musí prebiehať na miestach mimo dosah detí.

● V prípade neprirodzeného zahrievania batérií ich ihned’ prestaňte používať alebo nabíjať. V opačnom prípade môže dôjst’ k ich bobtnaniu, deformácii alebo explózii a spôsobiť tak riziko požiaru.**POUŽITÉ BATÉRIE ODOVZDAJTE V SÚLADE S MIESTNYMI PREDPISMI NA MIESTA, NA TO URČENÉPOUŽITÉ BATÉRIE NEVYHADZUJTE DO KOMUNÁLNEHO ODPADUBATÉRIE NENABÍAJTE CEZ NOC

UDRŽUJTE MIMO TEPLO

R/C modely sú vyrobené z mnohých rôznych foriem plastu, sú veľmi náchylné na poškodenie alebo deformáciu po vystavení extrémne vysokým alebo nízkym teplotám. Výrobok nemožno používať aleboskladovať na miestach, kde by došlo k jeho vystaveniu extrémnym teplotám.

ZAISTITE SI POMOC SKÚSENÉHO PILOTA DRONOVHoci je výrobok možno použiť ako hračku, nie je určená pre osoby mladšie ako štrnást’ rokov. Osoby nemajúce skúsenosti s pilotovaním dial’kovo ovládaných dronov musia mať na pamäti, že nejaký čas potrvá, než sa z nich stanú skúsení piloti. Na ľahšie získavanie skúseností odporúčame cvičiť pod dohl'adom profesionálneho pilota dronov.

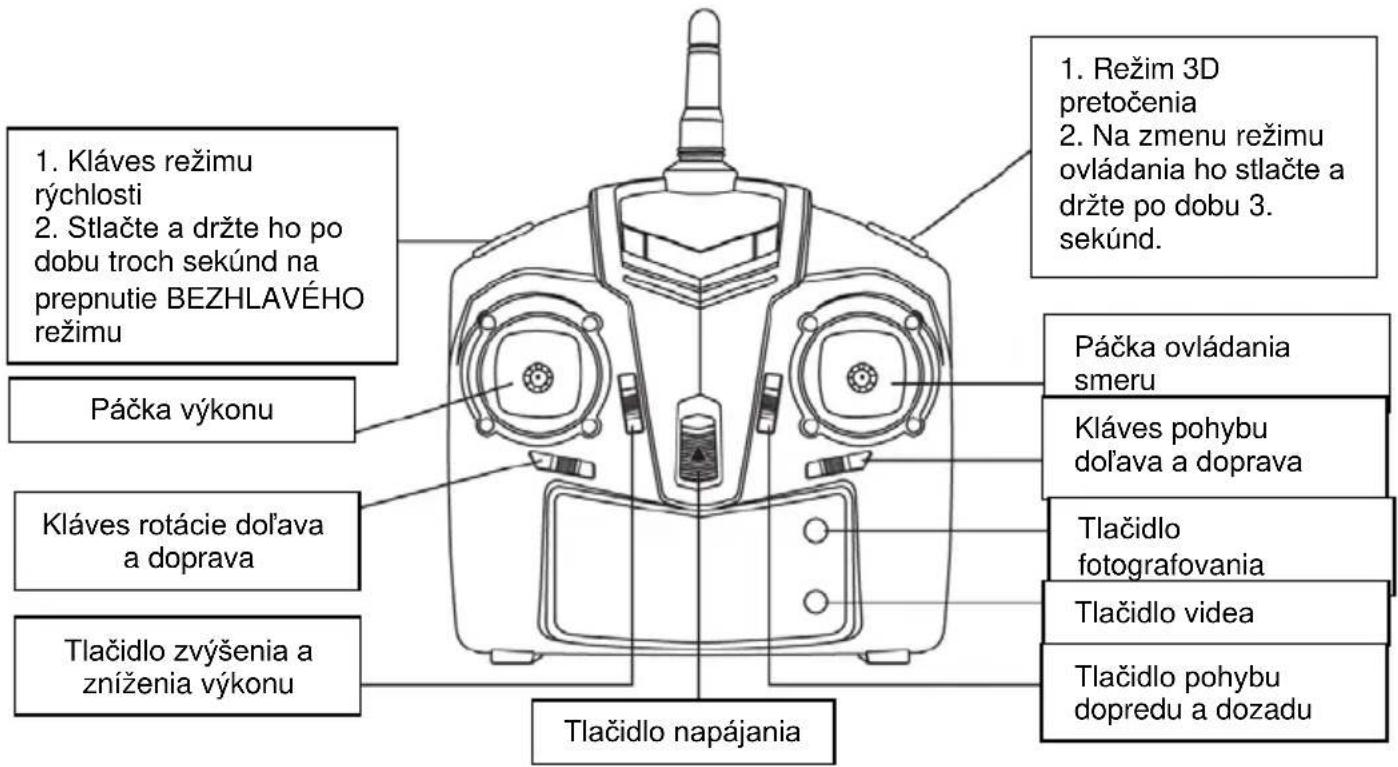

2. NÁKRES OVLÁDAČA (VYSIELAČA)

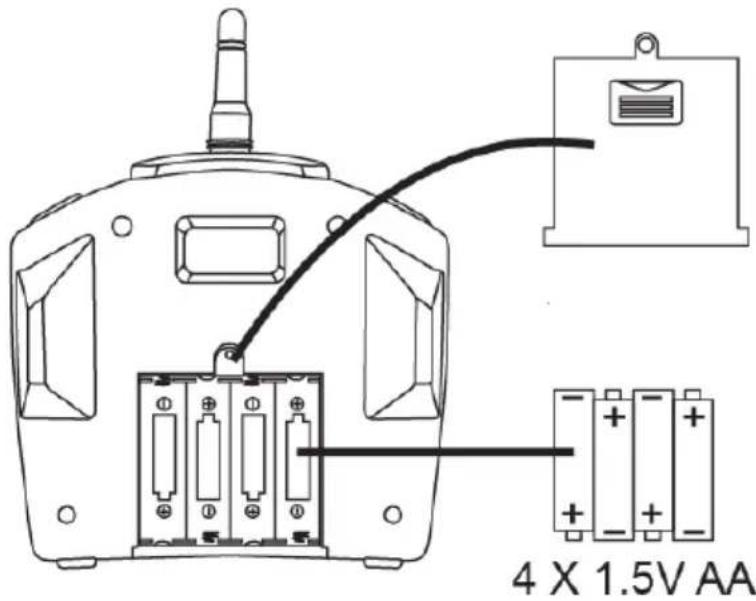

Do priestoru pre batérie vložte 4 AA batérie. Uistite sa, že sú batérie správne vložené a majú tak správnu polaritu + -). NEKOMBINUJTE BATÉRIE ROZDIELNYCH TYPOV

Špecifikácia nabíjačky

Vstup	Nabíjací prúd	Maximálne napätie
5V	0,8A	4.2 ± 0.03V

Typ batérie	Špecifikácia batérie	Doba prevádzky na jedno nabitie:	Doba nabíjania
Nabíjateľná lítium-polymérová batéria (Li-poly)	3.4V 750mAh	Vytrvalosť dronu: až 10 minút	Asi 150 minút (nabíjací prúd asi 0.8A)
Zinkovo-uhlíková batéria (nenabíjateľná)	1,5V (GP 15G R4P)	Prevádzková doba ovládača (vysielača): 18 hodín	Nenabíjateľná (nenabíjajte)

5. SYNCHRONIZÁCIA VYSIELAČA A PRIJÍMAČA

Krok

1

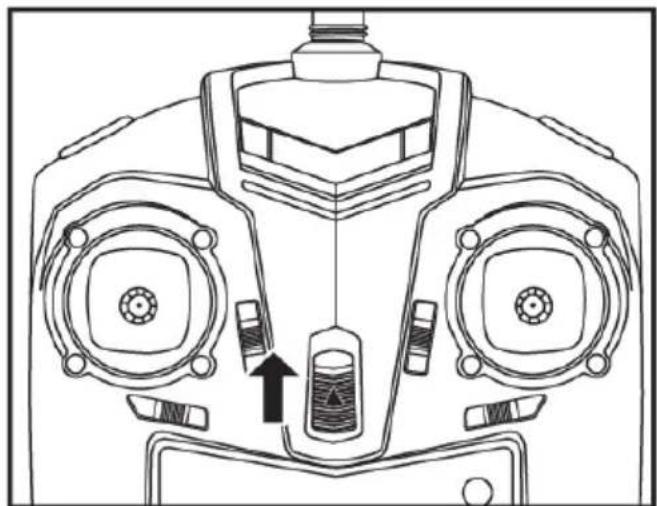

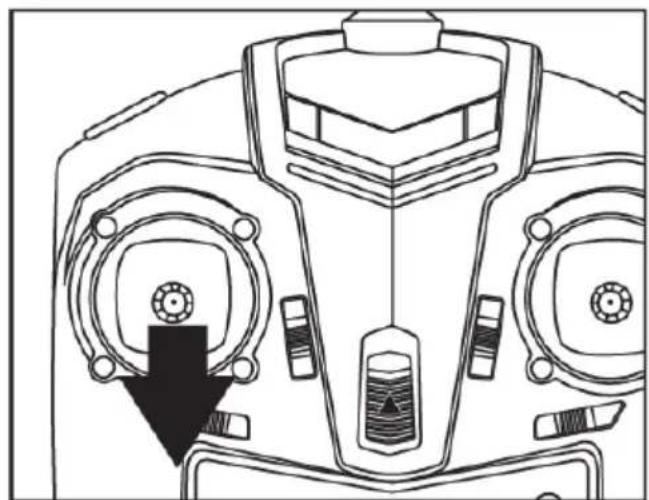

Presuňte páčku výkonu do najnižšej polohy.

Krok

Krok3	Krok 4

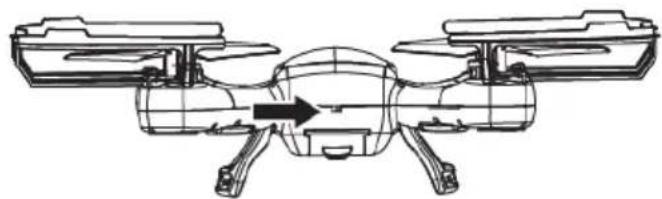

Otvorte kryt pre batérie a do priestoru pre batérie dronu vložte batérie. Pripojte zástrčku nabíjačky do slotu batérie dronu a kryt zavrite.	X-Bee Drone 3.5 zapnite spínačom v jeho zadnej časti. LED začne blikat'.
Krok 5	Krok6

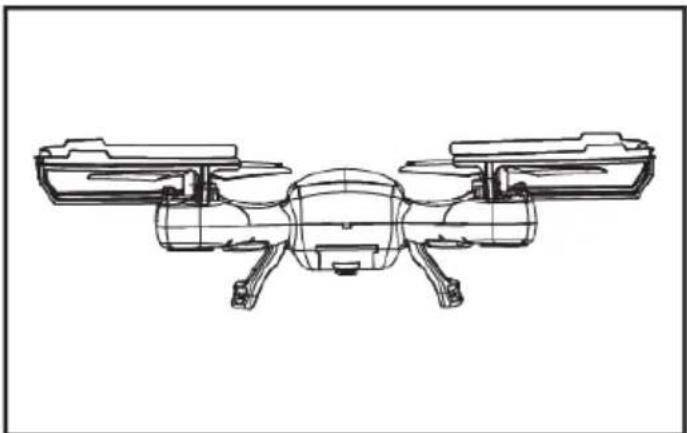

Umiestnite dron na plochý povrch.	Posuňte páčku výkonu dopredu a následne dozadu. Ovládač vydá zvuk, oznamujúci že prepojenie s dronom bolo úspešné. LED začnú svietit', indikujúc tak, že je dron pripravený na let.

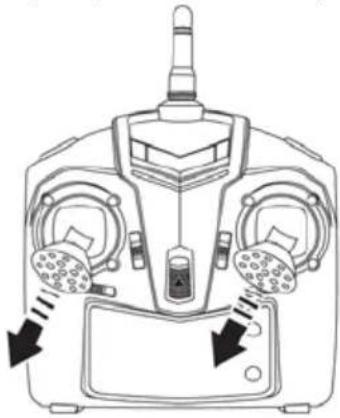

Auto-kalibrácia

Prepnite rýchlostný režim na "rýchly" (Režim 3). Umiestnite dron na plochý povrch. Presuňte obe páčky do polohy v ľavých dolných rohoch, viď obrázok. Vydržte takto po dobu 10 sekúnd LED dronu niekol’kokrát blikne a potom začne svietit’ neprerušovane. Teraz páčky uvoľnite - dron je pripravený na let.

Let nahor a nadol
		Posunutím páčky výkonu dopredu poletí dron hore. Posunutím páčky výkonu dozadu poletí dron dole.
Rotácia vľavo / vpravo
		Posunutím páčky výkonu vľavo / vpravo natočíte dron do požadovaného smeru.
Let vľavo / vpravo
		Posunutím páčky ovládania smeru vľavo / vpravo poletí dron požadovaným smerom.
Let dopredu / dozadu
		Posunutím páčky ovládania smeru dopredu / dozadu poletí dron požadovaným smerom.

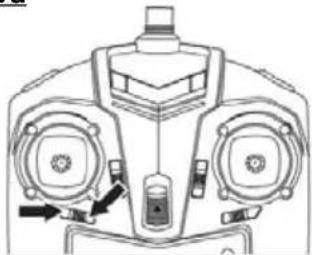

Kalibrácia rotácie doprava / doľava
		Pokiaľ dron automaticky rotuje v smere hodinových ručičiek, stlačte "Kláves rotácie vľavo". Pokiaľ dron automaticky rotuje proti smeru hodinových ručičiek, stlačte "Kláves rotácie vpravo".
Kalibrácia pohybu doprava / doľava
		Pokiaľ sa dron automaticky pohybuje doprava, stlačte "Kláves pohybu vľavo". Pokiaľ sa dron automaticky pohybuje doľava, stlačte "Kláves pohybu vpravo".
Kalibrácia pohybu dopredu / dozadu
		Pokial' sa dron automaticky pohybuje dozadu, stlačte "Kláves pohybu dopredu".Pokial' sa dron automaticky pohybuje dopredu, stlačte "Kláves pohybu dozadu".

360 stupňové kúsky

Po stlačení tlačidla režimu pretočenia vydá ovládač pípnutie oznamujúce, že sa dron nachádza v režime 3D pretočenia

V tomto režime presuňte páčku smeru dopredu, dozadu, dolava alebo doprava na pretočenie dronu požadovaným smerom.

Zariadenie podporuje tri rýchlostné režimy. Stlačte tlačidlo rýchlosti režimu na prepnutie medzi rýchlym, stredným a pomalým režimom. Aktuálny rýchlostný režim je indikovaný počtom pípnutí. Režim 1 - pomalý režim - jedno pípnutie; Režim 2 - stredný režim - 2 pípnutia; Režim tri - rýchly režim - tri pípnutia.

REŽIM 4

Ako bezhlavý režim zapnút' a vypnút'?

Pokiaľ chcete dron prepnút spät’ do bežného režimu ovládania, stlačte a podržte znovu rovnaké tlačidlo na dobu 3 sekúnd, dokiaľ nebudete počut’ pípnutie.

Pokial' chcete nastavit' prednú stranu dronu znovu, je nutné zariadenie vypnút' a nastavit' ho opätovne.

8. REŽIM SPÄT DOMOV

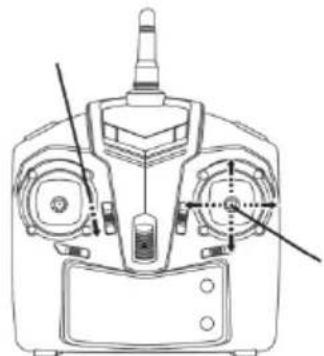

Po štarte dronu prestanú LED blikat' a zariadenie si uchováva smer let a štartovaciu polohu. Po stlačení tlačidla "Spät' domov" poletí dron spät' do štartovacej polohy, nezávisle na jeho aktuálnej polohe. Na tento režim stačí posunút' páčku smeru.

Poznámka: dron NIE JE vybavený funkciou samostatného pristania. Je teda nutné zariadenie ovládat' ručne.

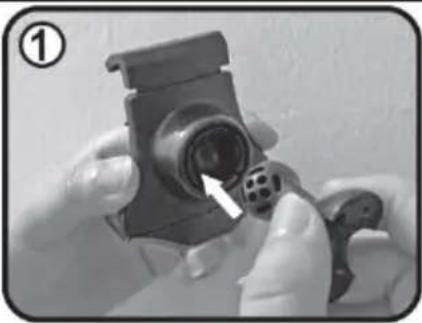

Pripojte držiak smartfónu na miesto.

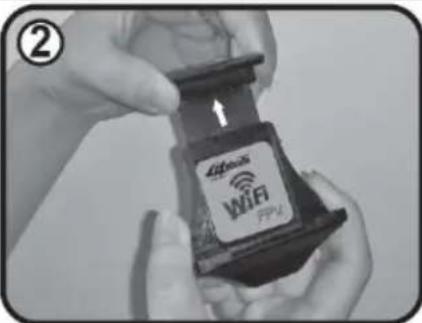

Toto miesto je kompatibilné so smartfónmi s uhlopriečkou až 6 palcov.

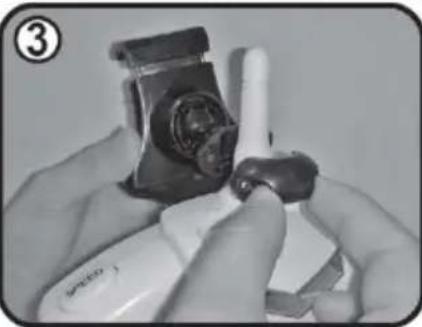

Pripojte držiak k ovládaču.

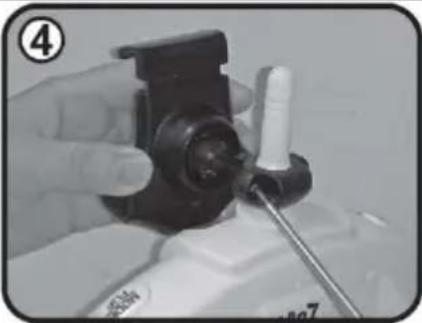

Upevnite skrutky priloženým skrutkovačom.

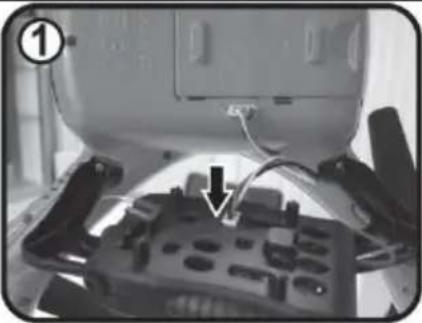

Prepojte kábel fotoaparátu s WiFi portom dronu.

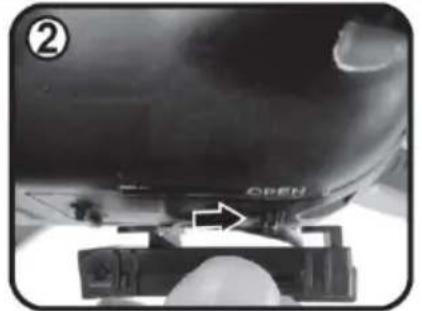

Fotoaparát pripojte k dronu zasunutím do koľajníc.

1. SOFTWARE SMARTFÓNU / POUŽITIE SMARTFÓNU NA OVLÁDANIE DRONU

Aplikácia ANDROIDAndroid 4.4 and above.
Aplikácia IOSiOS 7 and above.

Prvé spustenie a nastavenie aplikácie

(Použitie smartfónu na ovládanie dronu):

• Zapnite dron.
• Nainštalujte aplikáciu do smartfónu.
• Prejdite na Nastavenia - Wifi - vyhl'adajte Helicute_FPV zariadenie a pripojte sa.
• Pomocou smartfónu spust'te aplikáciu Helicute FPV.
• Stlačte PLAY.
• Živý obraz a ovládacie páčky dronu sa objavia na obrazovke Smartfonu.

Prvé spustenie a nastavenie aplikácie

1. Prechod do hlavného menu
2. Fotografovanie
3. Nahrávanie videa
4. Prezeranie súborov (video, fotografie)
5. Rýchlostný režim (30%, 60%, 100%)
6. Použitie gyroskopu na ovládanie dronu
7. Zapnutie / vypnutie páčok dronu
8. Spätný obraz

9. Kalibrácia pohybu dopredu

10. Kalibrácia pohybu dozadu

11. Kalibrácia pohybu dol'ava
12. Kalibrácia pohybu doprava
13. Kalibrácia rotácie dol'ava
14. Kalibrácia rotácie doprava
15. Výkon
16. Rotácia dol'ava
17. Rotácia doprava
18. Let dol'ava
19. Let doprava
20. Let dopredu
21. Let dozadu

POZNÁMKA: Spravené fotografie a videá sú uložené v X:\WiFiUFO\UFO_Video a X:\WiFiUFO\UFO_Photo folders, kde písmeno X je písmeno driveru.

1. VÝMENA VRTÚL'
