Toote tüüp	Kvadrokopter droon
Mudel	X-bee droon 3.5
Bränd	Overmax
Soovitatav vanus	14 aastat ja vanemad (alla 18 täiskasvanu järelevalve all)
Drooni aku tüüp	Taaslaetav liitiumpolümeer (Li-Po)
Drooni aku mahutavus	3.4V 750mAh
Lennuaeg	Kuni 10 minutit
Laadimisaeg	Umbes 150 minutit
Laadija sisend	5V
Laadija laadimisvool	0.8A
Juhtpuldi aku tüüp	4 AA patareid (tsink-süsinik või leelis)
Juhtpuldi tööaeg	Umbes 18 tundi
Lennukiirusrežiimid	3 režiimi: Aeglane, Tavaline, Kiire
Eriomadused	Suunavaba režiim, Tagasi koju režiim, 360° trikid, Režiim 4
Kaamera	WiFi FPV kaamera (kaasas)
Nutitelefoni hoidik	Ühilduv nutitelefonidega kuni 6 tolli diagonaaliga
Rakenduse ühilduvus	Android 4.4+ ja iOS 7+ Helicute FPV rakenduse kaudu
Sise-/väliskasutus	Sobib nii sise- kui ka väliskasutuseks
Ohutusjuhised	Vältige kokkupuudet veega, vältige kuumust, täiskasvanu järelevalve laadimisel

Korduma kippuvad küsimused - X-bee drone 3.5 Overmax

Mis tüüpi akut droon kasutab?

Droon kasutab taaslaetavat liitiumpolümeer (Li-Po) akut mahutavusega 3.4V 750mAh.

Kui kaua võtab drooni aku laadimine aega?

Laadimisaeg on umbes 150 minutit (umbes 2,5 tundi) kasutades kaasasolevat laadijat voolutugevusega 0.8A.

Kuidas sünkroniseerin juhtpuldi drooniga?

1. Liigutage gaasipulk madalaimasse asendisse. 2. Lülitage juhtpult sisse. 3. Sisestage aku ja lülitage droon sisse. 4. Asetage droon tasasele pinnale. 5. Lükake gaasipulka ette ja siis taha. Juhtpult piiksub ja LED-id muutuvad pidevaks, mis näitab edukat sidumist.

Mis on suunavaba režiim ja kuidas seda luban?

Suunavabas režiimis on drooni suund piloodi suhtes fikseeritud, sõltumata drooni orientatsioonist. Vajutage ja hoidke selleks ette nähtud nuppu 3 sekundit, kuni kostub piiks. Aktiivsena piiksub juhtpult iga 3 sekundi järel.

Kuidas töötab tagasi koju režiim?

Pärast õhkutõusmist salvestab droon oma algpositsiooni. Tagasi koju nupu vajutamine suunab drooni tagasi sellesse punkti. See ei maandu automaatselt; peate maanduma käsitsi. Katkestamiseks liigutage mis tahes suunapulka.

Kuidas paigaldan kaamera ja FPV hoidiku?

Kinnitage nutitelefoni hoidik alusele, seejärel kinnitage see juhtpuldi külge kruvikeeraja abil. Ühendage kaamera drooni WiFi pordiga kaabli abil ja lükake kaamera drooni juhikutesse. Hoidik sobib nutitelefonidele kuni 6 tolli suurusega.

Kuidas vahetan propellerit?

Kasutage kahjustatud propelleri eemaldamiseks kruvikeerajat. Kinnitage uus propeller vastavalt juhendis olevale orientatsiooniskeemile. Veenduge, et pöörlemissuund on õige (päripäeva vs vastupäeva).

Millised on kiirusrežiimid ja kuidas neid muudan?

Vajutage lennukiiruse nuppu, et liikuda läbi Aeglane (1 piiks), Tavaline (2 piiksu) ja Kiire (3 piiksu). Režiim 4 aktiveeritakse, hoides Flip-režiimi nuppu all 3 sekundit.

Kuidas sooritan 360-kraadiseid trikke?

Vajutage Flip-režiimi nuppu; juhtpult piiksub. 3D flip-režiimis lükake suunapulka ette, taha, vasakule või paremale, et sooritada saltot. Enne proovimist veenduge, et ruumi on piisavalt.

Mis on selle drooni juhtimise minimaalne vanus?

Droon on mõeldud 14-aastastele ja vanematele. Alla 18-aastased peavad seda kasutama täiskasvanu järelevalve all. Algajad peaksid otsima juhendamist kogenud piloodilt.

KASUTUSJUHEND X-bee drone 3.5 Overmax

**See toode on mõeldud kasutamiseks vähemalt 14-aastastele inimestele**

● Me soovitame droonide kasutamisega alustavatel inimestel võtta ühendust mõne inimesega, kellel on sellel alal rohkem kogemusi. Alla 18-aastased kasutajad võivad toodet ainult täiskasvanu järelvalve all kasutada.

● Selle turvajuhise eesmärgiks on kaitsta toodet, selle kasutajaid, kõrvalseisjaid ja nende vara.

● Vale kasutamine võib tekitada vigastusi ja varalist kahju.

DISAINITUD SPETSIAALSELT TOAS JA VÄLJAS KASUTAMISEKS

● Toode on disainitud selliselt, et seda saaks kasutada nii toas kui ka väljas.Enne toote kasutamist tuleb veenduda, et kasutataval alal takistusi ei oleks. Toodet kasutades tuleb inimestest ja loomadest turvalist kaugust hoida.

● Ära kasuta toodet elektriliinide läheduses.

ÄRA LASE TOOTEL MÄRJAKS SAADA

Nii droon kui ka selle kontroller on valmistatud paljudest täpsetest elektroonilistest komponentidest. Seetõttu ei tohi neil lasta märjaks saada.Kokkupuude vee või niiskusega võib põhjustada nende riket või kahjustust.

ÄRA KASUTA EGA HOIA SEDA VIHMA VõI NIISKUSE KÄES

AKU JUHISEDVõimaliku tuleohu vältimiseks ei tohi muuta akude polaarsust, tekitada lühist või neisse auke teha. Akusid tuleks alati täiskasvanu järelvalve all laadida ning seda tuleks teha lastele ligipääsetamatus kohas.

● ÄRA SEGA NI-CAD & ALKALINE PATAREISID

NI-MH PATAREIDE TURVALISUS

● Veendu, et akude poolused oleks õigesti paigaldatud (+ -).

ÄRA SEGA NI-CAD & ALKALINE PATAREISID

● Kui sul pole plaanis kvadrootorit tükk aega kasutada, siis eemalda selle kontrollerist patareid, et vältida patareide lekke teket, mis võib saatjat kahjustada.

PALUN KÄITLE KASUTATUD AKUSID VASTAVALT KOHALIKELE REGULATSIOONIDELE.

LI-POLÜMEER PATAREIDE TURVALISUS

● Li-polümeer patareid on võrreldes teiste tüüpidega ohtlikumad. Seetõttu tuleks nende kasutamisel õigeid kasutamisjuhiseid järgida. Tootjad ja müüjad ei võta mistahes valest kasutamisest põhjustatud kahjustuste tekkimisel endale mingisugust vastutust.

Võimaliku süttimise või plahvatuse vältimiseks tohib kasutada ainult tootega kaasasolevat laadijat. ÄRA võta patareisid lahti, lõhu ega põleta neid ning ära vaheta poolusi.

Lühise ärahoidmiseks ei tohi metallist osadel lasta patarei otstega kokku puutuda. PATAREISID EI TOHI KUNAGI KATKI TEHA, SEST SEE VõIB TULEKAHJU TEKITADA.

● Akusid tuleks alati täiskasvanu järelvalve all laadida ning seda tuleks teha lastele ligipääsetamatus kohas.

● Patareide ebaloomuliku kuumenemise korral tuleb nende kasutamine või laadimine koheselt lõpetada. Vastasel juhul võib see põhjustada nende paisumist, lagunemist või plahvatamist ning seeläbi tulekahju tekkeriski suurendada.

**PALUN KÄITLE KASUTATUD AKUSID VASTAVALT KOHALIKELE REGULATSIOONIDELE. ÄRA VISKA VANU PATAREISID OLMEPRÜGI HULKA

ÄRA LAE AKUSID TERVE ÖÖ

HOIA KUUMUSEST EEMAL

R/C mudeleid valmistatakse erinevat tüüpi plastikust, mis võib äärmiselt kõrgete või madalate temperatuuride juures kahjustada saada. Seetõttu ei tohiks toodet kasutada ega hoida kohtades, kus see äärmuslike temperatuuridega kokku puutuda võib.

KÜSI ABI KOGENUD DROONI PILOODILT

Kuigi seda toodet võib pidada mänguasjaks, ei ole see möeldud kasutamiseks alla 14-aastastele lastele. Kogenematud piloodid peavad teadma, et kogenud piloodiks saamiseks tuleb ennem harjutada. Oskuste kiiremini omandamiseks on soovitatav professionaalse drooni piloodi järelvalve all harjutusi teha.

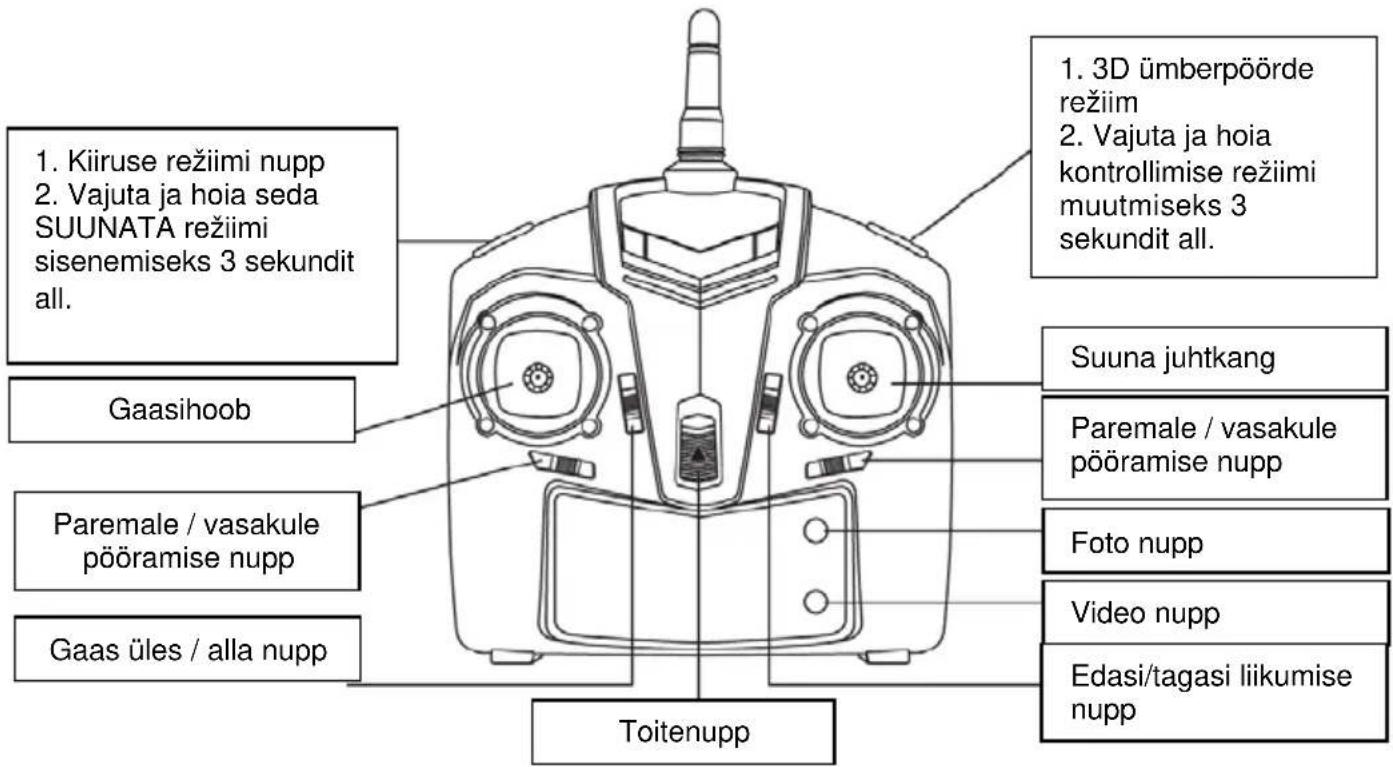

2. KONTROLLERI (SAATJA) SKEEM

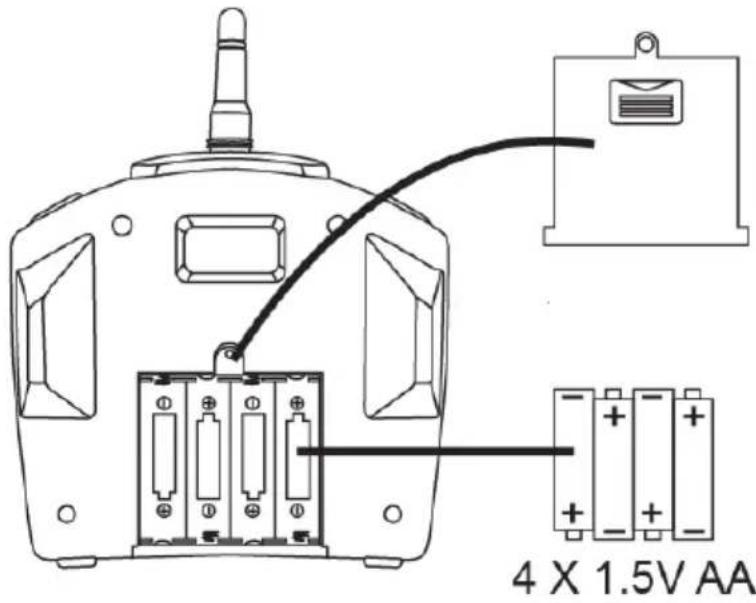

3. KONTROLLERILE PATAREI PAIGALDAMINE

Kasuta akukatte avamiseks kruvikeerajat.

Sisesta 4 AA patareid. Veendu, et patareide poolused oleks õigesti paigaldatud (+ -). ÄRA SEGA ERINEVAT TÜÜPI PATAREISID

Kasuta drooni akude laadimiseks kaasasolevat laadijat.

**Kasuta laadimiseks AINULT kaasasolevat laadijat.

Akusid tuleks laadida ainult täiskasvanu järelvalve all.

LED indikaator

Roheline - sees	Punane - sees
Laadimine lõppenud	Laadimine...

Laadija andmed

Sisend	Laadimisvool	Maksimaalne voltaaž
5V	0,8A	4.2 ± 0.03V

Aku kasutamise ja laadimise kestuse orientiir

Aku tüüp	Aku andmed	Tööaeg ühe laadimisega	Laadimise kestus
Taaslaetav liitium-polümeer aku (Li-Poly)	3.4V 750mAh	Drooni lennuaeg: kuni 10 minutit	Umbes 150 minutit (laadimise vool umbes 0.8A)
Tsink -süsinik patarei (Pole taaslaetav)	1,5V (GP 15G R4P)	Kontrolleri (saatja) tööaeg: 18 tundi	Pole taaslaetav (ära lae)

5. SAATJA JA VASTVÕTJA SÜNKRONISEERIMINE

1. samm

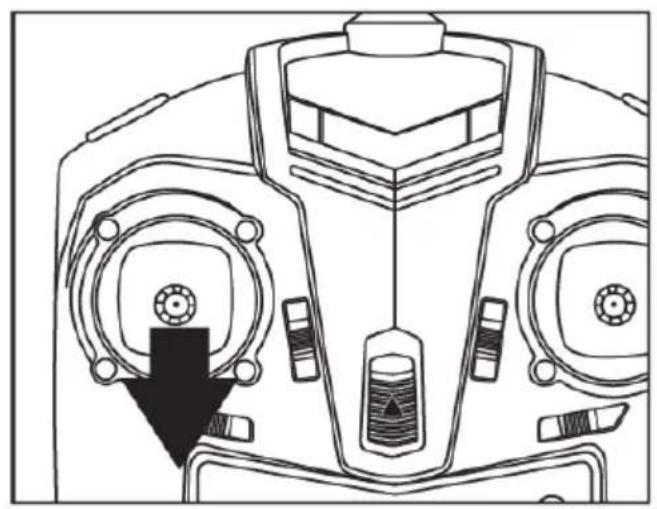

Liiguta gaasihoob kõige madalamasse asendisse.

1. samm

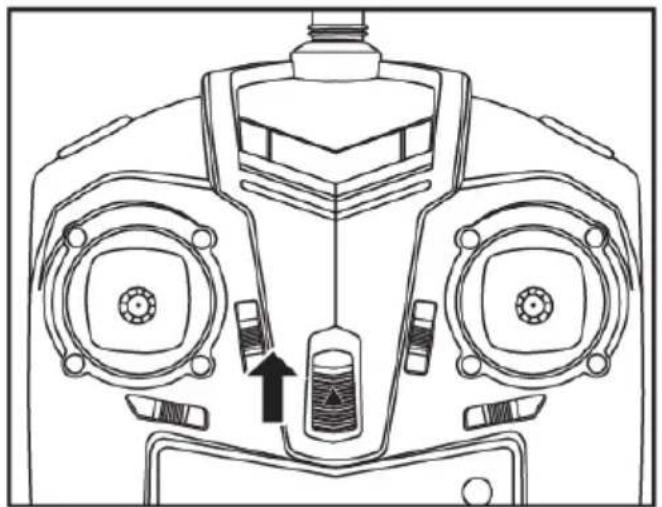

3.samm	4. samm

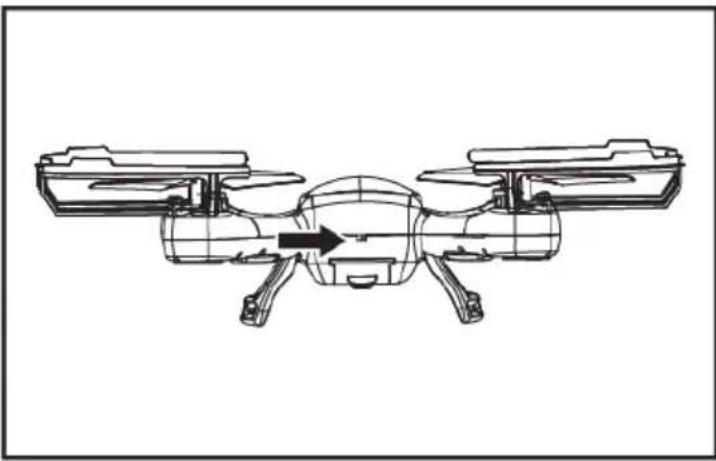

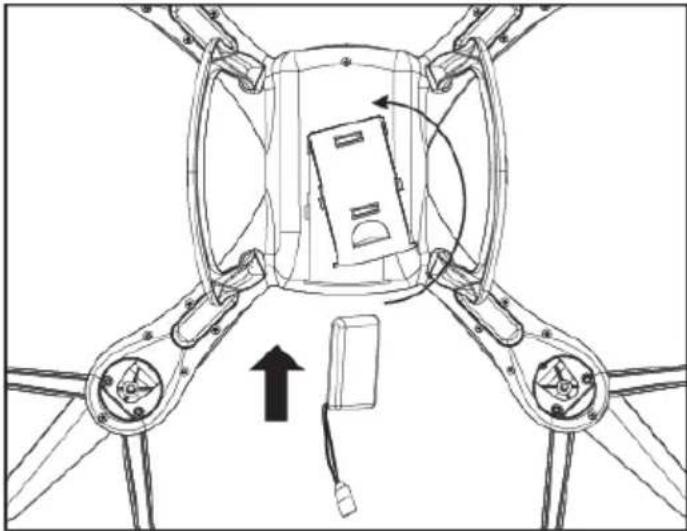

Ava aku kate ning aseta aku drooni akupesasse.Ühenda aku otsad drooni akupesaga ning sulge kate.	Lülita all oleva lüliti abil oma X-Bee Drone 3.5 sisse.LEDid hakkavad vilkuma.

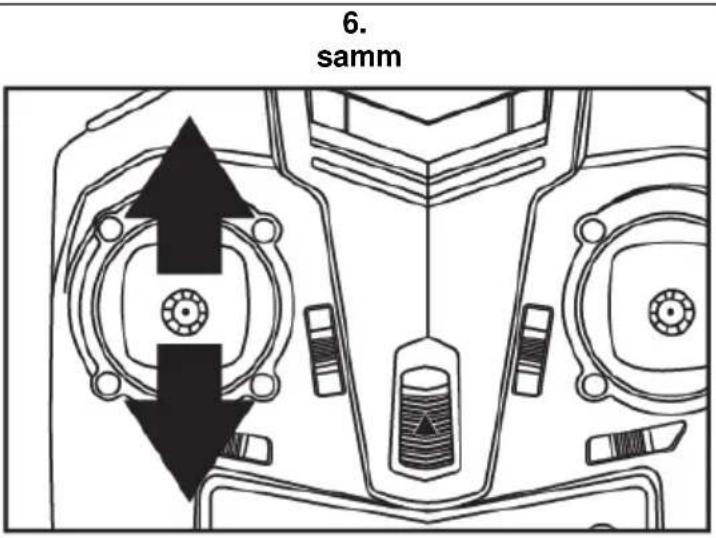

5. samm

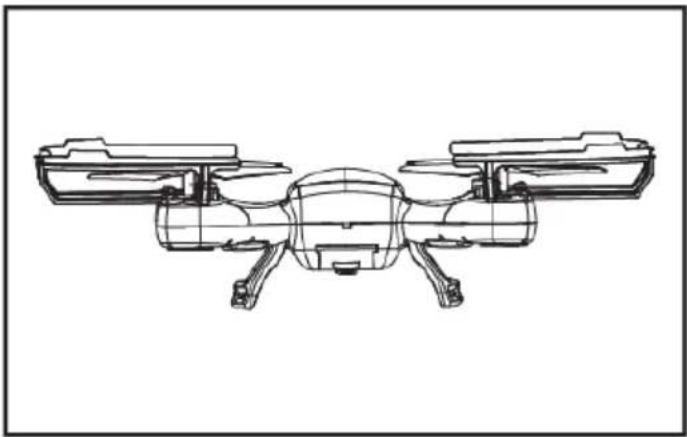

Aseta droon tasasele pinnale.	Liiguta gaasihooba edasi ning seejärel tagasi.Kontroller tekitab heli, mis näitab, et ühendus drooniga on loodud. LED jääb ühtlaselt põlema ,mis tähendab, et X-Bee Drone 3.5 on lendamiseks valmis.

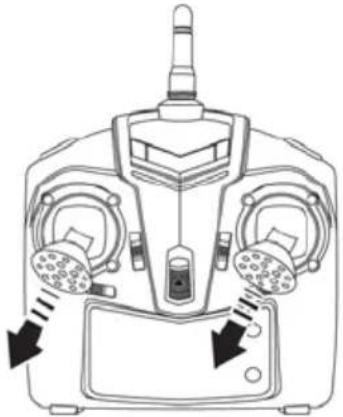

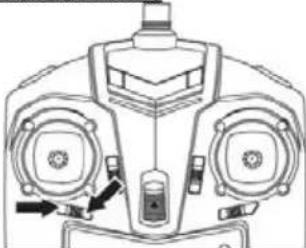

Automaatne kalibreerimine

Vali "fast" (kolmas režiim) kiiruse režiim. Aseta droon tasasele pinnale. Liiguta mõlemad hoovad alumisse vasakusse asendisse, nagu on pildil näidatud. Hoia neid sellises asendis 10 sekundit. Drooni LEDid vilguvad mitu korda ning jäävad seejärel püsivalt põlema. Nüüd võid hoovad vabastada - droon on lendamiseks valmis.

Üles/alla lendamine		Liiguta drooni üles lennutamiseks gaasihooba edasi.Liiguta drooni allapoole lennutamiseks gaasihooba tagasi.
Vasakule/paremale pööramine		Liiguta drooni pööramiseks gaasihooba vasakule/paremale.
Vasakule/paremale lendamine		Liiguta drooni soovitud suunas lennutamiseks suuna juhtkangi vasakule/paremale.
Edasi/tagasi lendamine		Liiguta drooni soovitud suunas lennutamiseks suuna juhtkangi edasi/tagasi.
Vasakule/paremale pööramise kalibreerimine		Vajuta "Left rotation key" nupule ning droon pöörab ennast automaatselt kellaosuti suunas.Vajuta "Right rotation key" nupule ning droon pöörab ennast automaatselt kellaosutile vastupidises suunas.
Vasakule/paremale rändamise kalibreerimine		Vajuta "Left migration key" nupule ning droon läheb automaatselt paremale.Vajuta "Right migration key" nupule ning droon läheb automaatselt vasakule.
Edasi/tagasi liikumise kalibreerimine		Vajuta "Forward migration key" nupule ning
		droon läheb automaatselt tagasi.Vajuta "Backward migration key" nupule ning droon läheb automaatselt edasi.

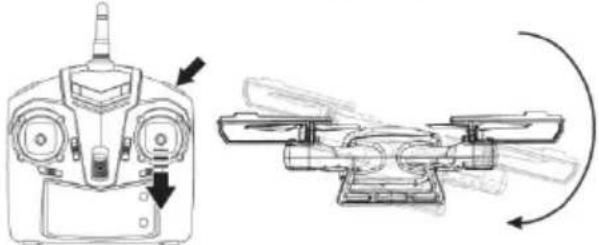

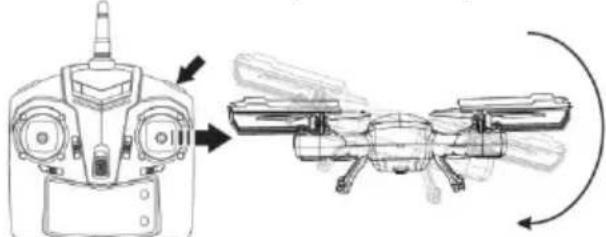

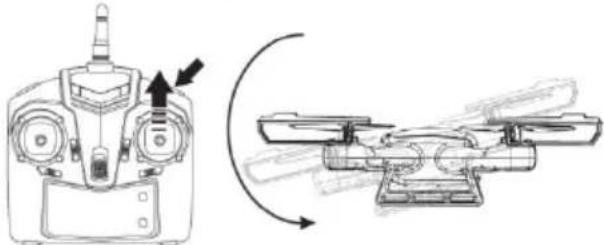

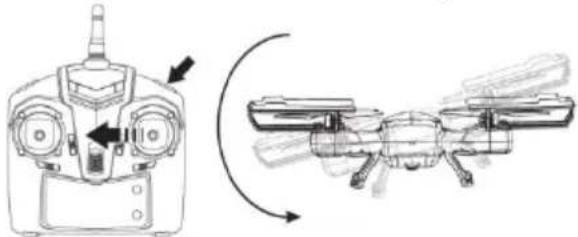

360-kraadised trikid:

Vajutades kontrolleril olevat Flip mode nuppu, teeb kontroller piiksu, mis tähendab, et droon on 3D ümberpööramise režiimis.

Liiguta 3D režiimis suuna juhtkangi otse, tagasi, vasakule või paremale, et drooni valitud suunas ümber põörata.

Märkus: Enne trikkide tegemist tuleb veenduda, et selles piirkonnas piisavalt ruumi oleks.

360-kraadine vasakule pööre	360-kraadine paremale pööre
360-kraadine tagasipööre	360-kraadine edasipööre

Kiiruse režiimid

Seade toetab kolme kiiruse režiimi. Vajuta lennukiiruse nuppu, et valida kiire, tavalise ja aeglase režiimi vahel. Praegusest kiiruse režiimist annab teada piiksude arv. 1. režiim - aeglane režiim - üks piiks; 2. režiim - tavaline režiim - kaks piiksu; 3. režiim - kiire režiim - kolm piiksu.

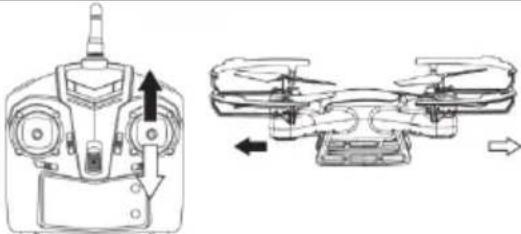

4. REŽIIM

1. REŽIIMI kasutamiseks tuleb Ümberpööramise režiimi nuppu 3 sekundit all hoida. Kontroller teeb piiksu.

Kui sa soovid uuesti tavalist kontrollimise režiimi kasutada, siis vajuta sama nuppu uuesti ning hoia seda 3 sekundit all, kuni sa piiksu kuuled.

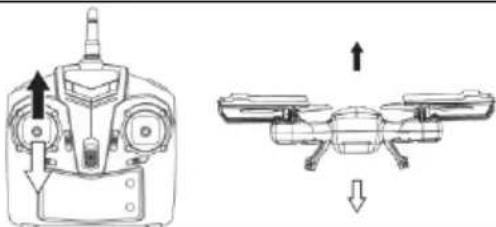

Liiguta drooni üles lennutamiseks gaasihooba edasi. Liiguta drooni allapoole lennutamiseks gaasihooba tagasi.
Liiguta drooni soovitud suunas lennutamiseks suuna juhtkangi edasi/tagasi.

Liiguta drooni soovitud suunas lennutamiseks gaasihooba vasakule/paremale.
Liiguta drooni soovitud suunas lennutamiseks suuna juhtkangi vasakule/paremale.

7. SUUNATA REŽIIM

Kuidas suunata režiimi sisse/välja lülitada?

Vajuta kontrolleril pildil näidatud nupule ning hoia seda 3 sekundit all, kuni sa kuuled piiksu. Kontroller teeb iga kolme sekundi tagant piiksu, mis tähendab, et droon on SUUNATA režiimis.

Kui sa soovid uuesti tavalist kontrollimise režiimi kasutada, siis vajuta sama nuppu uuesti ning hoia seda 3 sekundit all, kuni sa piiksu kuuled.

Selles režiimis on drooni kergemaks juhtimiseks hoolimata drooni asendist otsene lennusuund valitud.

Kui sa soovid drooni esiotsa uuesti määrata, siis pead sa seadme välja lülitama ning uuesti konfigureerima.

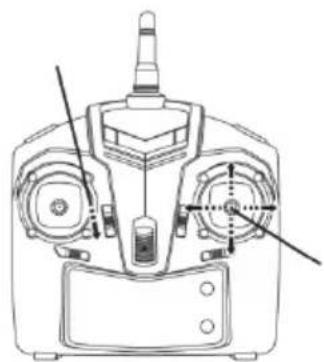

8. TAGASI KOJU REŽIIM

Kui droon tõuseb õhku, lõpetavad LEDid vilkumise ning seade salvestab lennusuuna ning alguspunkti. Kui sa vajutad "Back home" nupule, lendab droon sõltumata praegusest asendist ja asukohast alguspunkti tagasi. Tagasi koju režiimi tühistamiseks tuleb suuna hooba liigutada.

Märkus: droonil EI OLE automaatset maandumise režiimi. Maandumiseks tuleb seadet käsitsi juhtida.

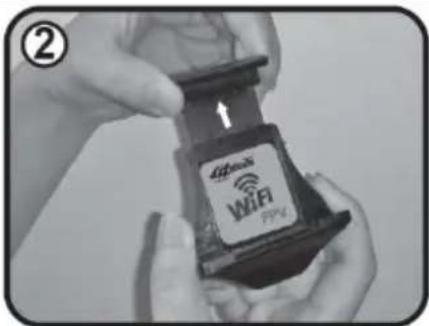

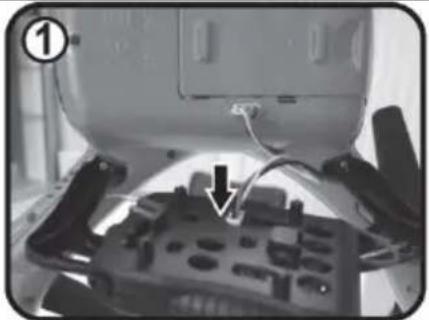

Hoidja toetab nutitelefone diagonaaliga kuni 6 tolli.

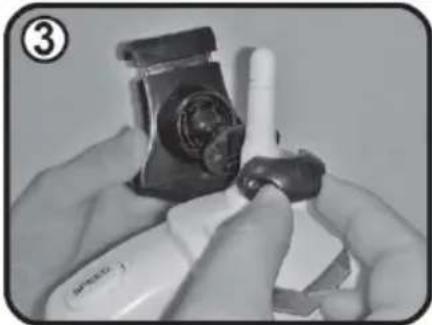

Kinnita hoidja kontrolleri külge.

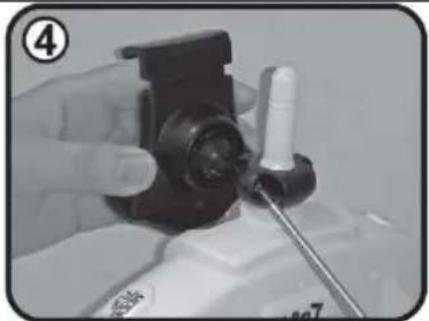

Kinnita kaasasoleva kruvikeeraja abil kruvid.

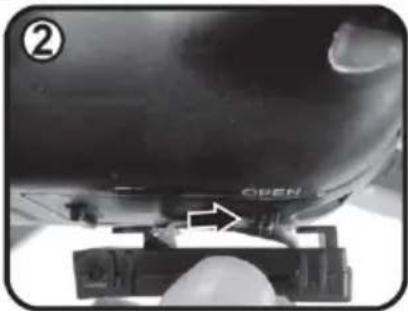

Ühenda kaabel kaamera ja drooni WiFi pesaga.
Kinnita kaamera drooni külge.

1. NUTITELEFONI TARKVARA / NUTITELEFONI ABIL DROONI JUHTIMINE

ANDROID rakendusAndroid 4.4 and above.
IOS rakendusAndroid 4.4 and above.

Rakenduse (Helicute FPV) saab alla laadida ka Play store'ist.

Esimene käivitamine ja rakenduse konfigureerimine

(Nutitelefoni abil drooni juhtimine):

• Lülita droon sisse.
• Paigalda rakendus oma nutitelefoni.
- Mine Seaded -> WiFi -> otsi Helicute_FPV seadet ning loo sellega ühendus.
- Saad nutitelefoniga Helicute FPV rakendust kasutada.
- Vajuta PLAY.
- Nutitelefoni ekraanile ilmub kaamera pilt ning drooni kontrollhoovad.

Esimene käivitamine ning rakenduse konfigureerimine

(Kontrolleri abil drooni juhtimine ning nutitelefoniga kaamera pildi vaatamine):

• Lülita droon sisse.
- Seo seade kontrolleriga.
• Paigalda rakendus oma nutitelefoni.
- Mine Seaded -> WiFi -> otsi Helicute_FPV seadet ning loo sellega ühendus.
- Saad nutitelefoniga Helicute FPV rakendust kasutada.
- Vajuta PLAY.
- Nutitelefoni ekraanile ilmub kaamera pilt ning drooni kontrollhoovad.

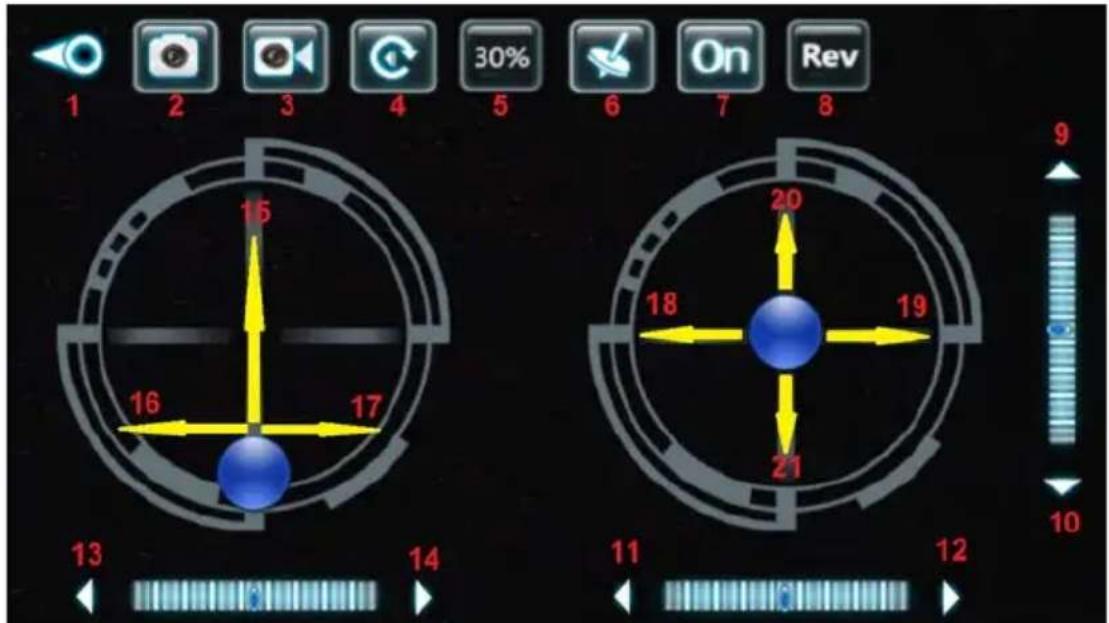

• Vajuta hoobade väljalülitamiseks "On".

1. Mine tagasi peamenüsse
2. Pildista
3. Salvesta video
4. Sirvi faile (videod, pildid)
5. Kiiruse režiim (30%, 60%, 100%)
6. Güroskoobi abil drooni juhtimine
7. Drooni kontrollhoobade lubamine/keelamine
8. Vastupidine pilt
9. Edasi liikumise kalibreerimine
10. Tagasi liikumise kalibreerimine
11. Vasakule liikumise kalibreerimine
12. Paremale liikumise kalibreerimine
13. Vasakule pööramise kalibreerimine
14. Paremale pööramise kalibreerimine
15. Gaas
16. Pööra vasakule
17. Pööra paremale
18. Vasakule lendamine
19. Paremale lendamine
20. Edasi lendamine
21. Tagasi lendamine

MÄRKUS: Videod ja pildid salvestatakse kaustadesse X:\WiFiUFO\UFO\_Video ja X:\WiFiUFO\UFO\_Photo, "X" tähistab ketta tähte.

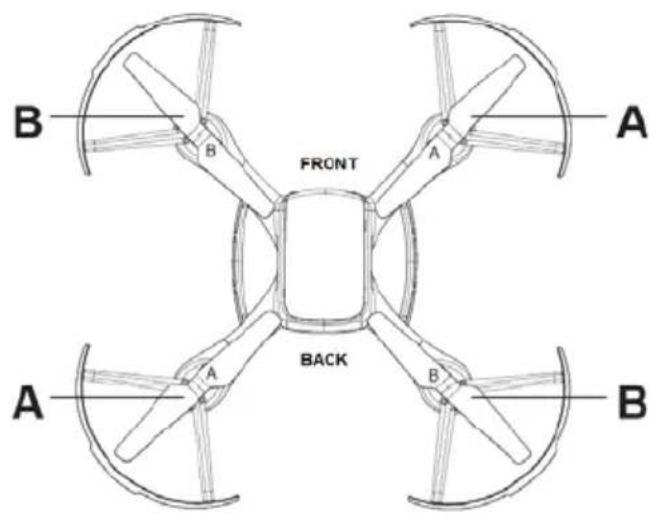

11. PROPELLERI VAHETAMINE

Kasuta propelleri eemaldamiseks kruvikeerajat ning paigalda seejärel uus propeller järgmiselt:
