X-bee drone 2.2 - Droon Overmax - Tasuta kasutusjuhend

Toote tüüp	Droon
Bränd	Overmax
Mudel	X-bee droon 2.2
Kasutusotstarve	Sise- ja välistingimustes
Soovitatav vanus	14 aastat ja vanemad
Drooni aku tüüp	Laetav liitiumpolümeer (Li-Poly)
Drooni aku mahutavus	3.4V 350mAh
Lennuaeg	Kuni 10 minutit
Laadimisaeg	Umbes 60 minutit
Pulti aku tüüp	4 AA patareid (mitte laetavad)
Pulti tööaeg	Umbes 18 tundi
Kiirusrežiimid	3 režiimi: Aeglane, Tavaline, Kiire (koos 3D-flip režiimiga)
Eriomadused	360-kraadised flibid, LED-tuled, automaatne kalibreerimine
Laadimisvool	0.5A
Maksimaalne laadimispinge	4.2V ± 0.03V
Sagedusriba	2.4 GHz (EN 300 328)
Propelleri vahetamine	Jah, kasutaja saab ise vahetada (vajab kruvikeerajat)
Ohutusfunktsioonid	Madala aku hoiatus, automaatne kalibreerimine, laadimiseks on vajalik täiskasvanu järelevalve

Korduma kippuvad küsimused - X-bee drone 2.2 Overmax

Mis on Overmax X-bee droon 2.2 maksimaalne lennuaeg?

Droon võib lennata kuni 10 minutit täislaadimisel.

Kui kaua võtab drooni aku laadimine aega?

Laadimisaeg on umbes 60 minutit kasutades kaasasolevat laadijat.

Milliseid patareisid pult vajab?

Pult vajab 4 AA patareid (mitte laetavad). Ärge segage erinevaid patareitüüpe.

Kuidas ma sünkroniseerin saatja ja vastuvõtja?

Järgige neid samme: 1) Liigutage gaasipulk madalaimasse asendisse. 2) Lülitage pult sisse. 3) Ühendage drooni aku. 4) Asetage droon tasasele pinnale. 5) Liigutage gaasipulka edasi-tagasi, kuni kuulete piiksu. LED-tuled hakkavad pidevalt põlema.

Kuidas ma teen 360-kraadiseid flippe?

Vajutage kiirusrežiimi nuppu kolm korda, et siseneda 3D-flip režiimi (kolm piiksu). Seejärel liigutage suunapulka edasi, tagasi, vasakule või paremale, et pöörata droon selles suunas. Vajutage uuesti kiirusrežiimi nuppu, et väljuda.

Millised on kiirusrežiimid ja kuidas ma vahetan?

Vajutage lennukiiruse nuppu, et tsüklida läbi: Režiim 1 (aeglane, üks piiks), Režiim 2 (tavaline, kaks piiksu), Režiim 3 (kiire/3D-flip, kolm piiksu).

Kuidas ma kalibreerin drooni, kui see triivib?

Kasutage trimminuppe: Vasak/parem pöörlemiskalibreerimine, Vasak/parem nihkekalibreerimine, Edasi/tagasi nihkekalibreerimine ja gaasikalibreerimise nupud puldil.

Kas ma saan drooni kasutada vihmase ilmaga?

Ei, droon ja pult ei ole veekindlad. Ärge kasutage ega jätke vihma ega niiskuse kätte. Hoidke veest eemal.

Mida ma peaksin vanade patareidega tegema?

Kõrvaldage kasutatud patareid vastavalt kohalikele eeskirjadele spetsiaalsetes kogumispunktides. Ärge visake olmejäätmete hulka.

Kuidas ma vahetan propellerit?

Kasutage kruvikeerajat kahjustatud propelleri eemaldamiseks, seejärel kinnitage uus, järgides näidatud pöörlemissuunda (vt juhendit skeemi jaoks).

KASUTUSJUHEND X-bee drone 2.2 Overmax

**See toode on möeldud kasutamiseks vähemalt 14 -aastastele inimestele**● Me soovitame droonide kasutamisega alustavatel inimestel võtta ühendust mõne inimesega, kellel on sellel alal rohkem kogemusi. Alla 18 -aastased kasutajad võivad toodet ainult täiskasvanu järelvalve all kasutada.● Selle turvajuhise eesmärgiks on kaitsta toodet, selle kasutajaid, kõrvalseisjaid ja nende vara.● Vale kasutamine võib tekitada vigastusi ja varalist kahju.

DISAINITUD SPETSIAALSELT TOAS JA VÄLJAS KASUTAMISEKS● Toode on disainitud selliselt, et seda saaks kasutada nii toas kui ka väljas.Enne toote kasutamist tuleb veenduda, et kasutataval alal takistusi ei oleks. Toodet kasutades tuleb inimestest ja loomadest turvalist kaugust hoida.● Ära kasuta toodet elektriliinide läheduses.

ÄRA LASE TOOTEL MÄRJAKS SAADANii droon kui ka selle kontroller on valmistatud paljudest täpsetest elektroonilistest komponentidest. Seetõttu ei tohi neil lasta märjaks saada. Kokkupuude vee või niiskusega võib põhjustada nende riket või kahjustust.ÄRA KASUTA EGA HOIA SEDA VIHMA VõI NIISKUSE KÄES

AKU JUHISEDVõimaliku tuleohu vältimiseks ei tohi muuta akude polaarsust, tekitada lühist või n eisse auke teha. Akusid tuleks alati täiskasvanu järelvalve all laadida ning seda tuleks teha lastele ligipääsetamatus kohas.● ÄRA SEGA NI-CAD & ALKALINE PATAREISID

NI-MH PATAREIDE TURVALISUS● Veendu, et akude poolused oleks õigesti paigaldatud (+ -).ÄRA SEGA NI-CAD & ALKALINE PATAREISID● Kui sul pole plaanis kvadrootorit tük k aega kasutada, siis eemalda selle kontrollerist patareid, et vältida patareide lekke teket, mis võib saatjat kahjustada.PALUN KÄITLE KASUTATUD AKUSID VASTAVALT KOHALIKELE REGULATSIOONIDELE.

LI -POLÜMEER PATAREIDE TURVALISUS● Li-polümeer patareid on võrreldes teiste tüüpidega ohtlikumad. Seetõttu tuleks nende kasutamisel õigeid kasutamisjuhiseid järgida. Tootjad ja müüjad ei võta mistahes valest kasutamisest põhjustatud kahjustuste tekkimisel endale mingisugust vastutust.Võimaliku süttimise või plahvatuse vältimiseks tohib kasutada ainult tootega kaasasolevat laadijat. ÄRA võta patareisid lahti, lõhu ega põleta neid ning ära vaheta poolusi.Lühise ärahoidmiseks ei tohi metallist osadel lasta patarei otstega kokku puutuda. PATAREISID EI TOHI KUNAGI KATKI TEHA, SEST SEE VÕIB TULEKAHJU TEKITADA.● Akusid tuleks alati täiskasvanu järelvalve all laadida ning seda tuleks teha lastele ligipääsetamatus kohas.● Patareide ebaloomuliku kuumenemise korral tuleb nende kasutamine või laadimine koheselt lõpetada. Vastasel juhul võib see põhjustada nende paisumist, lagunemist või plahvatamist ning seeläbi tulekahju tekkeriski suurendada.**PALUN KÄITLE KASUTATUD AKUSID VASTAVALT KOHALIKELE REGULATSIOONIDEE. ÄRA VISKA VANU PATAREISID OLMEPRÜGI HULKAÄRA LAE AKUSID TERVE ÖÖ

HOIA KUUMUSEST EEMALR/C mudeleid valmistatakse erinevat tüüpi plastikust, mis võib äärmiselt kõrgete või madalate temperatuuride juures kahjustada saada. Seetõttu ei tohiks toodet kasut ada ega hoida kohtades, kus see äärmuslike temperatuuridega kokku puutuda võib.

KÜSI ABI KOGENUD PILOODILT. Kuigi seda toodet võib pidada mänguasjaks, ei ole see möeldud kasutamiseks alla 14 -aastastele lastele. Kogenematud piloodid peavad teadma, et kogenud piloodiks saamiseks tuleb ennem harjutada. Oskuste kiiremini omandamiseks on soovitatav professionaalse drooni piloodi järelvalve all harjutusi teha.

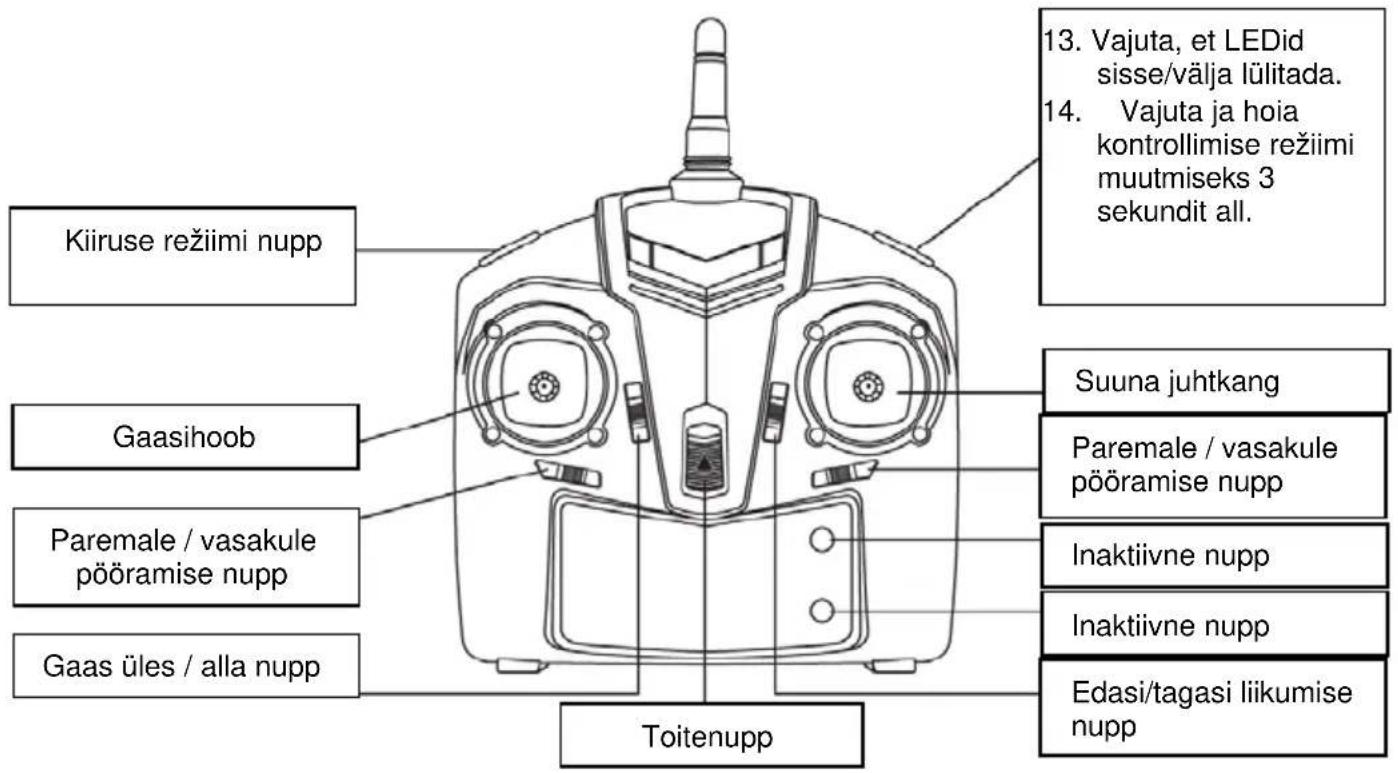

2. KONTROLLERI (SAATJA) SKEEM

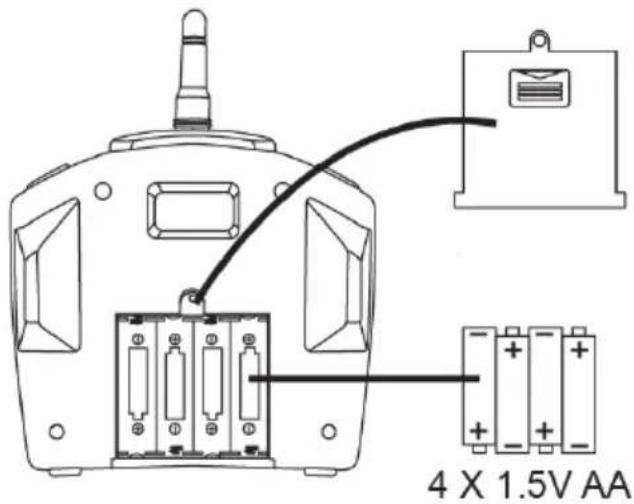

3. KONTROLLERILE PATAREI PAIGALDAMINE

Kasuta akukatte avamiseks kruvikeerajat.

Sisesta 4 AA patareid. Veendu, et patareide poolused oleks öigesti paigaldatud (+ -). ÄRA SEGA ERINEVAT TÜÜPI PATAREISID

Kasuta drooni akude laadimiseks kaasasolevat laadijat.

**Kasuta laadimiseks AINULT kaasasolevat laadijat.

Akusid tuleks laadida ainult täiskasvanu järelvalve all.

LED indikaator

Punane - väljas	Punane - sees
Laadimine lõppenud	Laadimine...

Laadija andmed

Sisend	Laadimisvool	Maksimaalne voltaaž
5V	0,5A	4.2 ± 0.03V

Aku kasutamise ja laadimise kestuse orientiir

Aku tüüp	Aku andmed	Tööaeg ühe laadimisega	Laadimise kestus
Taaslaetav liitium-polümeer aku (Li -Poly)	3.4V 350mAh	Drooni lennuaeg: kuni 10 minutit	Umbes 60 minutit (laadimise vool umbes 0.5 A)
Tsink -süsinik patarei (Pole taaslaetav)	1,5V (GP 15G R4P)	Kontrolleri (saatja) tööaeg: 18 tundi	Pole taaslaetav (ära lae)

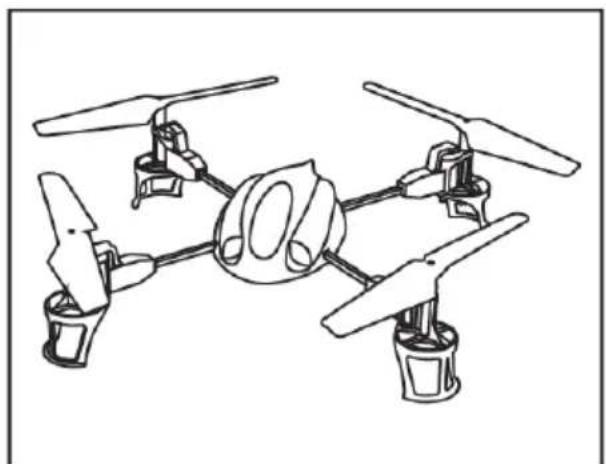

5. SAATJA JA VASTVÕTJA SÜNKRONISEERIMINE

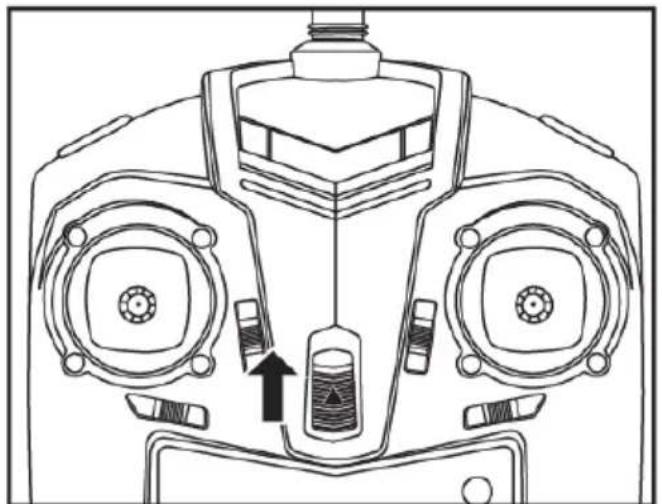

1. samm

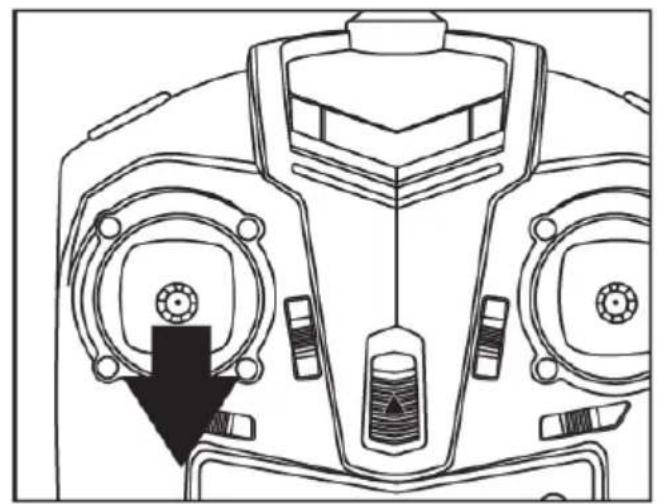

iiguta gaasihoob köige madalamasse asendisse.

1. samm


Sisesta aku drooni aku pesasse ning ühenda aku otsad drooni omaga. LED tuled hakkavad põlema.

1. samm


Liiguta gaasihooba edasi ning seejärel tagasi. Kontroller tekitab heli, mis näitab, et ühendus drooniga on loodud. LED jääb ühtlaselt põlema, mis tähendab, et X-Bee Drone 2.2 on lendamiseks valmis.

Automaatne kalibreerimine

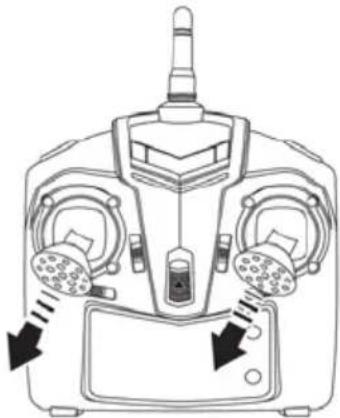

Vali "fast" (kolmas režiim) kiiruse režiim. Aseta droon tasasele pinnale. Liiguta mölemad hoovad alumisse vasakusse asendisse, nagu on pildil näidatud. Hoia neid sellises asendis 10 sekundit. Drooni LEDid vilguvad mitu korda ning jäävad seejärel ühtlaselt põlema. Nüüd võid hoovad vabastada - droon on lendamiseks valmis.

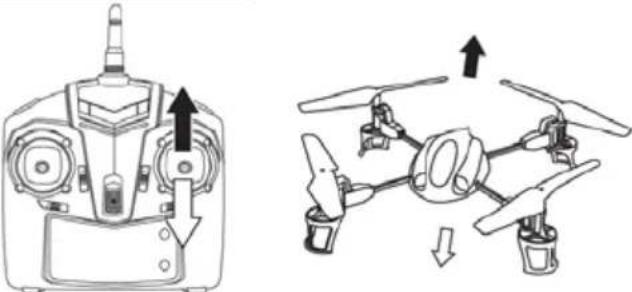

Liiguta drooni üles lennutamiseks gaasihooba edasi.

Liiguta drooni allapoole lennutamiseks gaasihooba tagasi.

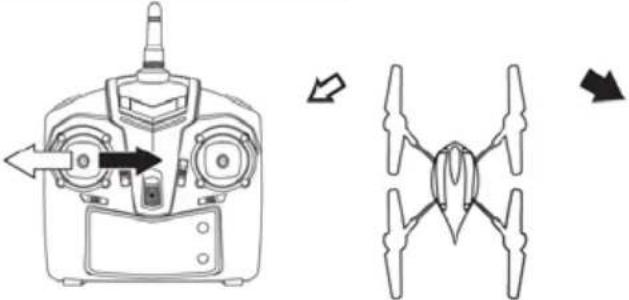

Vasakule/paremale pööramine	Liiguta drooni pööramiseks gaasihooba vasakule/paremale.

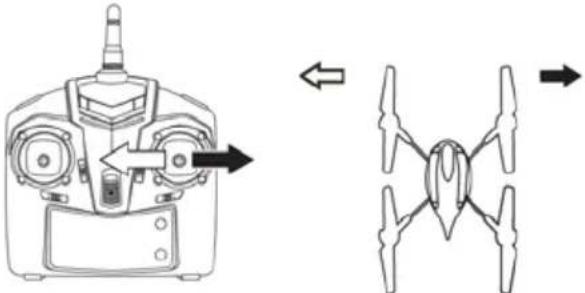

Vasakule/paremale lendamine	Liiguta drooni soovitud suunas lennutamiseks suuna juhtkangi vasakule/paremale.
Edasi/tagasi lendamine	Liiguta drooni soovitud suunas lennutamiseks suuna juhtkangi edasi/tagasi.
Vasakule/paremale pööramise kalibreerimine	Vajuta "Left rotation key" nupule ning droon pöörab ennast automaatselt kellaosuti suunas.Vajuta "Right rotation key" nupule ning droon pöörab ennast automaatselt kellaosutile vastupidises suunas.

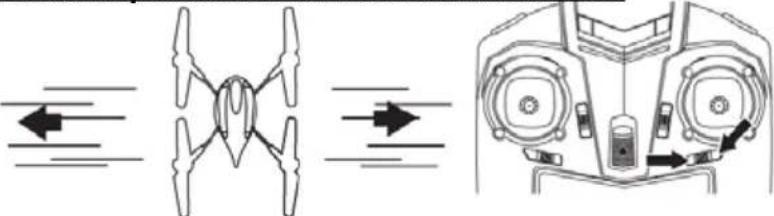

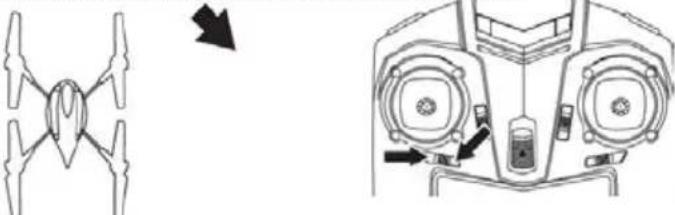

Vasakule/paremale rändamise kalibreerimine	Vajuta "Left migration key" nupule ning droon läheb automaatselt paremale.Vajuta "Right migration key" nupule ning droon läheb automaatselt vasakule.

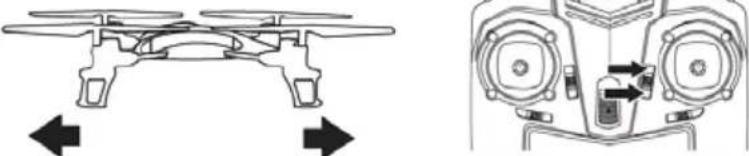

Edasi/tagasi liikumise kalibreerimine	Vajuta "Forward migration key" nupule ning droon läheb automaatselt tagasi.Vajuta "Backward migration key" nupule ning droon läheb automaatselt edasi.

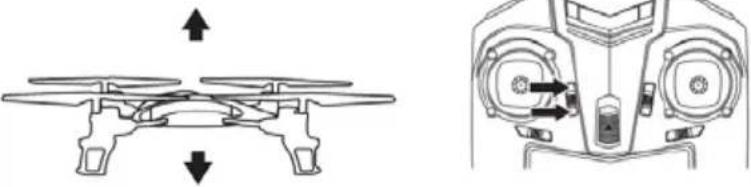

Gaasi kalibreerimine	Vajuta "Throttle up" nupule, kui droon automaatselt alla lendab.Vajuta "Throttle down" nupule, kui droon automaatselt üles lendab.

360-kraadised trikid:

Vajuta kolm korda Kiiruse režiimi nuppu. Kontroller teeb kolm piiksu, mis tähendab, et droon on 3D ümberpööramise režiimiks valmis.

Liiguta 3D režiimis suuna juhtkangi otse, tagasi, vasakule või paremale, et drooni valitud suunas ümber pöörata.

Vajuta ühe korra uuesti kiiruse režiimi nupule ning mine tagasi normaalse kontrollimise režiimi.

Märkus: Enne trikkide tegemist tuleb veenduda, et selles piirkonnas piisavalt ruumi oleks.

360-kraadine vasakule pööre	360-kraadine paremale pööre

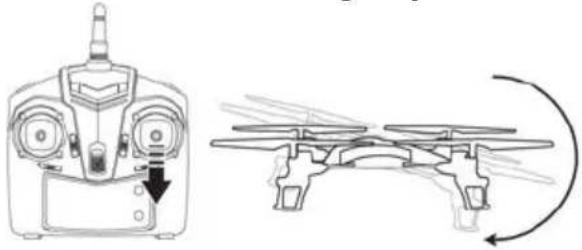

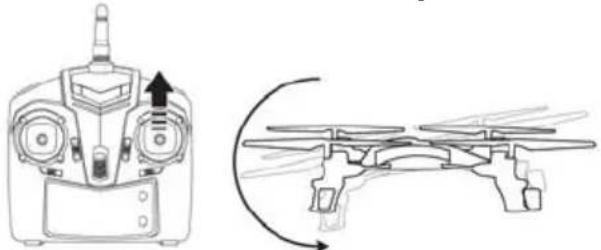

360-kraadine tagasipööre	360-kraadine edasipööre

Kiiruse režiimid

Seade toetab kolme kiiruse režiimi. Vajuta lennukiiiruse nuppu, et valida kiire, tavalise ja aeglase režiimi vahel. Praegusest kiiruse režiimist annab teada piiksude arv. 1. režiim - aeglane režiim - üks piiks; 2. režiim - kiire režiim - kaks piiksu; 3. režiim - 3D ümberpööramise režiim - kolm piiksu.

4. REŽIIM

1. REŽIIMI kasutamiseks tuleb LED tulede nuppu 3 sekundit all hoida. Kontroller teeb piiksu. Kui sa soovid uuesti tavalist kontrollimise režiimi kasutada, siis vajuta sama nuppu uuesti ning hoia seda 3 sekundit all, kuni sa piiksu kuuled.

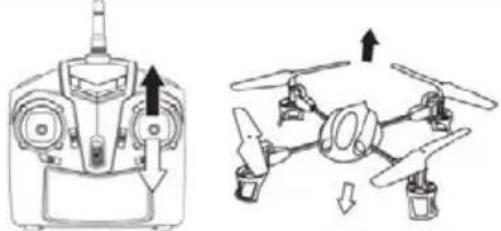

Liiguta drooni üles lennutamiseks gaasihooba edasi. Liiguta drooni allapoole lennutamiseks gaasihooba tagasi.
Liiguta drooni soovitud suunas lennutamiseks suuna juhtkangi edasi/tagasi.
Liiguta drooni soovitud suunas lennutamiseks gaasihooba vasakule/paremale.
Liiguta drooni soovitud suunas lennutamiseks suuna juhtkangi vasakule/paremale.

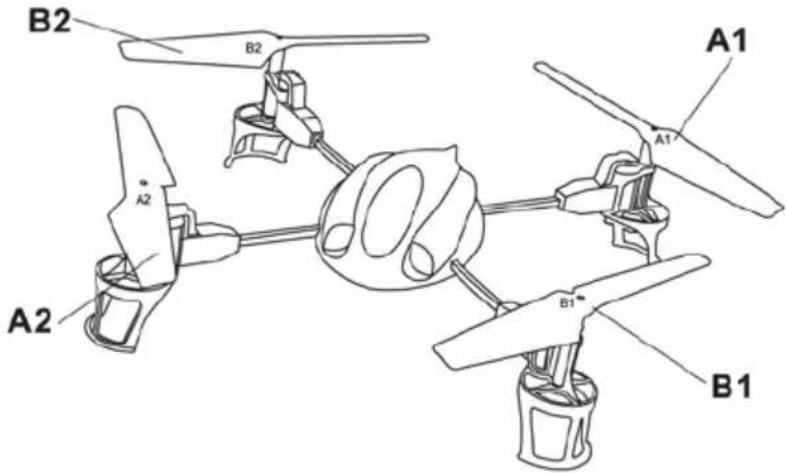

7. PROPELLERI VAHETAMINE

Kasuta propelleri eemaldamiseks kruvikeerajat, seejärel paigalda uus propeller järgmiselt:
