X-bee drone 2.2 - Dron Overmax - Bezplatný návod k obsluze

Typ produktu	Dron
Značka	Overmax
Model	X-bee drone 2.2
Určené použití	Vnitřní a venkovní
Doporučený věk	14 let a více
Typ baterie dronu	Dobíjecí lithium-polymerová (Li-Poly)
Kapacita baterie dronu	3,4V 350mAh
Doba letu	Až 10 minut
Doba nabíjení	Přibližně 60 minut
Typ baterie ovladače	4 AA baterie (nenabíjecí)
Provozní doba ovladače	Přibližně 18 hodin
Rychlostní režimy	3 režimy: Pomalý, Normální, Rychlý (s režimem 3D přemetů)
Speciální funkce	360° přemety, LED světla, automatická kalibrace
Nabíjecí proud	0,5A
Maximální nabíjecí napětí	4,2V ± 0,03V
Frekvenční pásmo	2,4 GHz (EN 300 328)
Výměna vrtule	Ano, uživatelsky vyměnitelná (vyžaduje šroubovák)
Bezpečnostní funkce	Varování při slabé baterii, automatická kalibrace, dohled dospělé osoby při nabíjení

Často kladené otázky - X-bee drone 2.2 Overmax

Jaká je maximální doba letu dronu Overmax X-bee drone 2.2?

Dron může létat až 10 minut na plné nabití.

Jak dlouho trvá nabití baterie dronu?

Doba nabíjení je přibližně 60 minut pomocí přiložené nabíječky.

Jaké baterie vyžaduje ovladač?

Ovladač vyžaduje 4 AA baterie (nenabíjecí). Nemíchejte různé typy baterií.

Jak synchronizuji vysílač a přijímač?

Postupujte podle těchto kroků: 1) Přesuňte páku plynu do nejnižší polohy. 2) Zapněte ovladač. 3) Připojte baterii dronu. 4) Položte dron na rovný povrch. 5) Pohybujte pákou plynu dopředu a dozadu, dokud neuslyšíte pípnutí. LED diody budou svítit trvale.

Jak provedu 360° přemety?

Stiskněte třikrát tlačítko rychlostního režimu pro vstup do režimu 3D přemetů (tři pípnutí). Poté pohybujte směrovou pákou dopředu, dozadu, doleva nebo doprava, aby dron provedl přemet v daném směru. Znovu stiskněte tlačítko rychlostního režimu pro ukončení.

Jaké jsou rychlostní režimy a jak je přepínám?

Stisknutím tlačítka rychlosti letu přepínejte: Režim 1 (pomalý, jedno pípnutí), Režim 2 (normální, dvě pípnutí), Režim 3 (rychlý/3D přemety, tři pípnutí).

Jak kalibruji dron, pokud unáší?

Použijte tlačítka trimu: Kalibrace rotace vlevo/vpravo, Kalibrace pohybu vlevo/vpravo, Kalibrace pohybu vpřed/vzad a tlačítko kalibrace plynu na ovladači.

Mohu dron používat za deštivého počasí?

Ne, dron a ovladač nejsou vodotěsné. Nepoužívejte je ani nevystavujte dešti nebo vlhkosti. Uchovávejte mimo dosah vody.

Co dělat se starými bateriemi?

Použité baterie zlikvidujte podle místních předpisů ve speciálních sběrných místech. Nevyhazujte do domovního odpadu.

Jak vyměním vrtuli?

Pomocí šroubováku odstraňte poškozenou vrtuli, poté připevněte novou podle vyznačeného směru otáčení (viz diagram v návodu).

NÁVOD K OBSLUZE X-bee drone 2.2 Overmax

** Výrobek je navržen pro osoby starší 14 let**Doporučujeme osobám bez zkušeností s provozem dronů vyhledat osoby, které již takovéto zkušenosti mají. Uživatelé mladší 18 let mohou výrobek používat pouze pod dohledem dospělé osoby.Účelem bezpečnostních poznámek je ochrana výrobku a jeho uživatelů, stejně jako okolo stojících osob a jejich majetku.Nesprávný provoz výrobku může zapříčinit zranění a škody na majetku.

SPECIÁLNĚ NAVRŽENO PRO POUŽITÍ V INETERIÉRECH A EXTERIÉRECHVýrobek byl navržen tak, aby mohl být použit jak v interiérech, tak v exteriérech.Před použitím výrobku se ujistěte, že je zvolené místo bez překážek. Také při použití udržujte bezpečnou vzdálenost od osob a zvířat.Neprovozujte v blízkosti elektrických vedení.

ZABRAŇTE KONTAKTU S TEKUTINAMIDron a ovladač obsahují množství přesných elektronických součástek . Z těchto důvodů je nutné zabránit kontaktu s tekutinami. Vystavení vodě nebo vlhkosti v jakékoli formě zapříčiní jejich selhání nebo poškození.NEPROVOZUJTE VÝROBEK ZA DEŠTĚ ANI VLHKOSTI, ANI JEJ TOMUTO NEVYSTAVUJTE.

POKYNY TÝKAJÍCÍ SE BATERIEPro zabránění potenciálního požáru baterii nezkratujte, neprorážejte ani neměňte její polaritu. Na nabíjení baterií musí dohlížet po celou dobu dospělá osoba a musí probíhat na místech mimo dosah dětí.*NEKOMBINUJTE NI-CAD A ALKALICKÉ BATERIE

BEZPEČNOSTNÍ POZNÁMKY PRO NI-MH BATERIEUjistěte se, že jsou baterie správně vloženy a mají tak správnou polaritu + -).*NEKOMBINUJTE NI-CAD A ALKALICKÉ BATERIEPokud nebudete quadkoptéru používat po delší dobu, vyjměte z kontroléru baterie, aby jste tak zabránili jejich vytečení, které může poškodit vysílač.POUŽITÉ BATERIE PŘEDEJTE V SOULADU S MÍSTNÍMI PŘEDPISY NA MÍSTECH K TOMU URČENÝCH.

BEZPEČNOSTNÍ POZNÁMKY PRO LI-POLYMEROVÉ BATERIELi-polymerové baterie představují větší riziko v porovnání s jinými typy baterií. Proto je nutné při při jejich používání dbát na následující pokyny. Výrobce ani prodejce nenesou žádnou odpovědnost za jakékoli škody způsobené nesprávným použitím.Pro zabránění potencionálního požáru nebo exploze nepoužívejte jinou nabíječku, než je ta přiložená k výrobku. Baterie neničte, nerozebírejte, nepalte nebo neměňte jejich polaritu.Pro zabránění zkratu zabraňte kontaktu kovových částí se svorkami baterie. NIKDY BATERIE NEPRORÁŽEJTE, MŮŽE DOJÍT K POŽÁRU.Na nabíjení baterií musí dohlížet po celou dobu dospělá osoba a musí probíhat na místech mimo dosah dětí.V případě nepřirozeného zahrívání baterií je ihned přestaňte používat nebo nabíjet. V opačném případě může dojít k jejich bobtnání, deformaci nebo explozi a způsobit tak riziko požáru.**POUŽITÉ BATERIE PŘEDEJTE V SOULADU S MÍSTNÍMI PŘEDPISY NA MÍSTECH K TOMU URČENÝCH. POUŽITÉ BATERIE NEVYHAZUJTE DO KOMUNÁLNÍHO ODPADU BATERIE NENABÍJEJTE PŘES NOC

UDRŽUJTE MIMO TEPLOR/C modely jsou vyrobeny s mnoha různých forem plastu, jsou velmi náchylné k poškození nebo deformaci po vystavení extrémně vysokým nebo nízkým teplotám. Výrobek nelze používat nebo skladovat na místech, kde by došlo k jeho vystavení extrémním teplotám.

ZAJISTĚTE ASISTENCI ZKUŠENÉHO PILOTA Ačkoli je výrobek možno použít jako hračku, není určena pro osoby mladší čtrnácti let. Osoby nemající zkušenosti s pilotováním dálkově ovládaných dronů musí mít na paměti, že nějaký čas potrvá, než se z nich stanou zkušení piloti. Pro snadnější získávání zkušeností doporučujeme cvičit pod dohledem profesionálního pilota dronů.

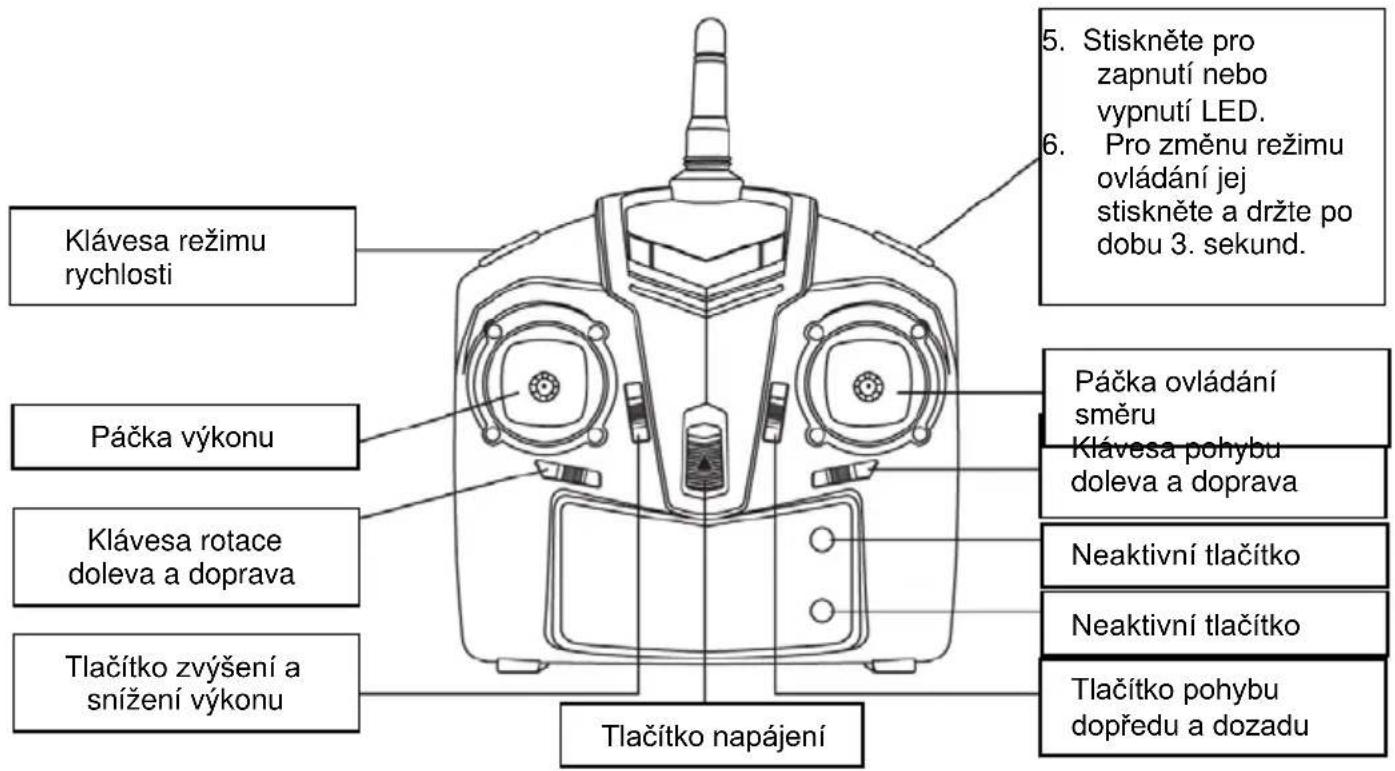

2. NÁKRES KONTROLÉRU (VYSÍLAČE)

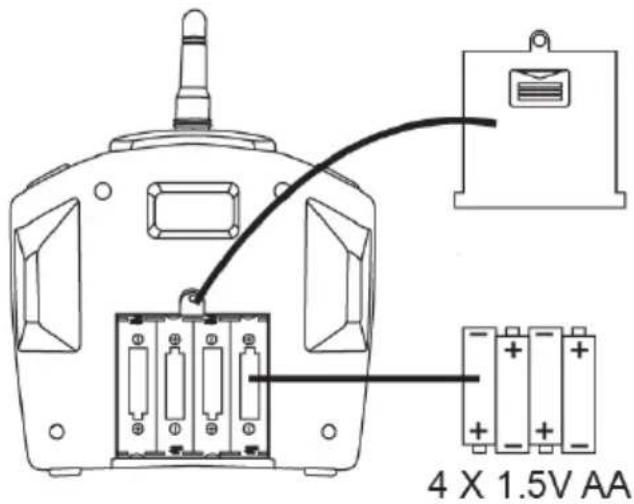

3. 3. INSTALACE BATERIÍ KONTROLERU (VYSÍLAČE)

Pro otevření krytu pro baterie použijte šroubovák.

Do prostoru pro baterie vložte 4 AA baterie. Ujistěte se, že jsou baterie správně vloženy a mají tak správnou polaritu + -). NEKOMBINUJTE BATERIE ROZDÍLNNÝH TYPŮ

Pro nabíjení baterií dronu použijte přiloženou nabíječku.

**Používejte k nabíjení POUZE přiloženou nabíječku.

Nabíjení baterií lze provádět pouze pod dohledem dospělé osoby.

LED kontrolka

Červená - vypnuto	Červená - zapnuto
Nabíjení dokončeno	Nabíjení...

Specifikace nabíječky

Vstup	Nabíjecí proud	Maximální napětí
5V	0,5A	4.2 ± 0.03V

Reference použití baterie a doby nabíjení

Typ baterie	Specifikace baterie	Doba provozu na jedno nabití:	Doba nabíjení
Nabíjitelná lithium - polymerová baterie (Li-poly)	3.4V 350mAh	Vytrvalost dronu: až 10 minut	Asi 60 minut (nabíjecí proud asi 0.5A)
Zinko-uhlíková baterie (nenabíjitelná)	1,5V (GP 15G R4P)	Provozní doba kontroléru (vysílače): 18 hodin	Nenabíjitelná (nenabíjejte)

Přesuňte páčku výkonu do nejnižší polohy.

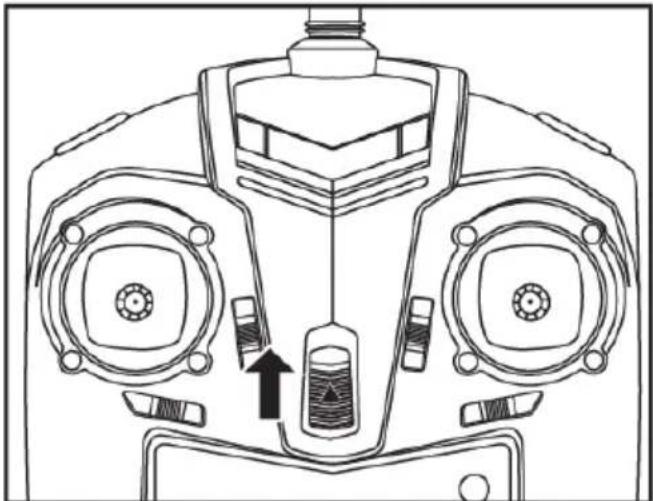

Krok 2

Baterii vložte do prostoru pro baterie dronu a propojte zástrčku baterie se zástrčkou dronu. LED začnou svítit.

Krok 4

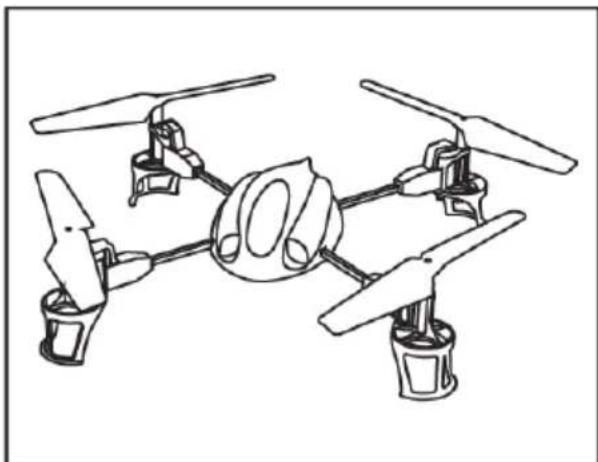

Umístěte dron na plochý povrch.

Krok 5

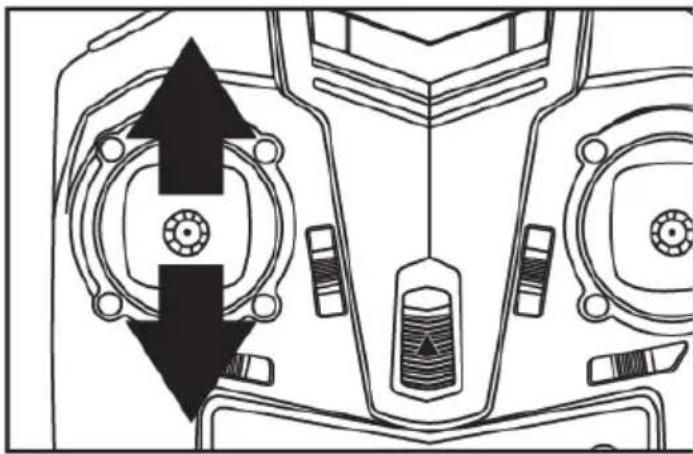

Posuňte páčku výkonu dopředu a následně dozadu. Kontrolér vydá zvuk, oznamující že propojení s dronem bylo ustaveno. LED začnou svítit, indikující tak, že je dron připraven k letu.

Auto-kalibrace

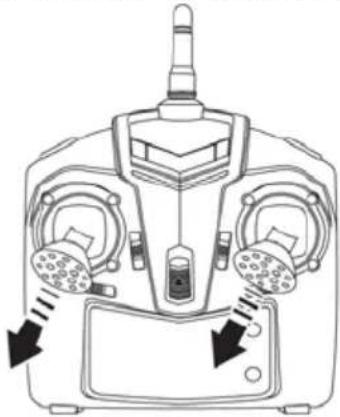

Přepněte rychlostní režim na "rychly" (Režim 3). Umístěte dron na plochý povrch. Přesuňte obě páčky do polohy v levých dolních rozích, viz obrázek. Vydržte takto po dobu 10 sekund LED dronu několikrát blikne a pak začne svítit nepřerušovaně. Nyní páčky uvolněte - dron je připraven k letu.

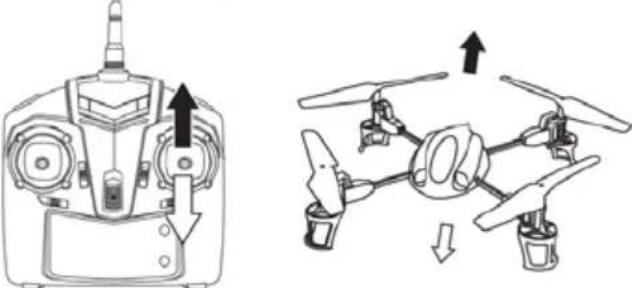

Posunutím páčky výkonu dopředu poletí dron nahoru.

Posunutím páčky výkonu dozadu poletí dron dolů.

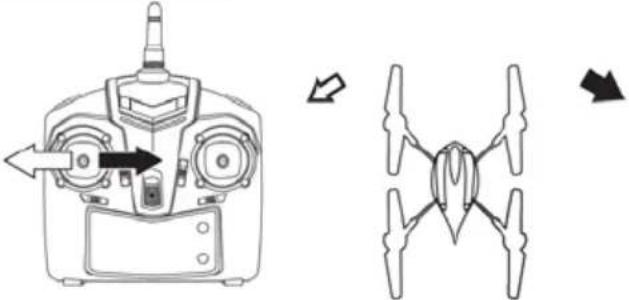

Rotace vlevo / vpravo	Posunutím páčky výkonu vlevo / vpravonatočíte dron do požadovaného směru.

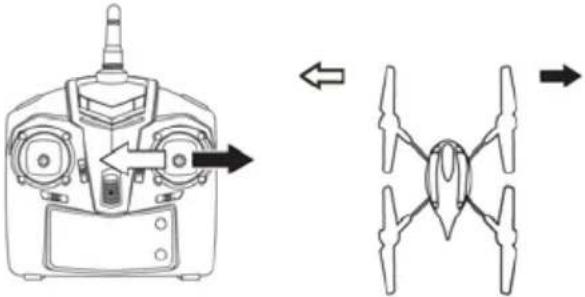

Let vlevo / vpravo	Posunutím páčky ovládání směru vlevo /vpravo poletí dron požadovaným směrem.
Let dopředu / dozadu	Posunutím páčky ovládání směru dopředu /dozadu poletí dron požadovaným směrem.

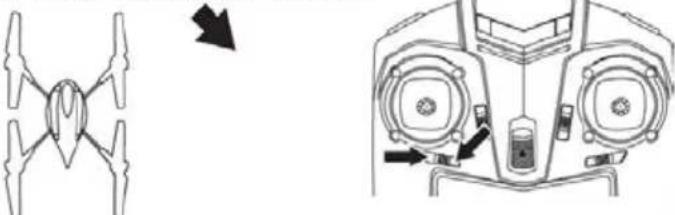

Kalibrace rotace doprava / doleva	Pokud dron automaticky rotuje ve směruhodinových ručiček, stiskněte "Klávesu rotacevlevo". Pokud dron automaticky rotuje protisměru hodinových ručiček, stiskněte "Klávesurotace vpravo".

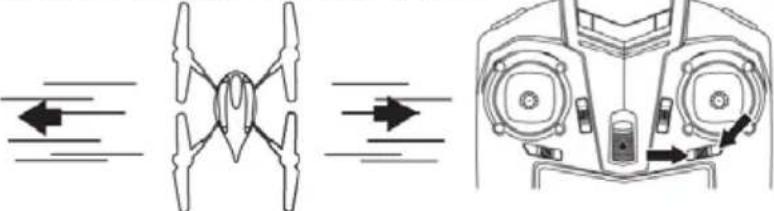

Kalibrace pohybu doprava / doleva	Pokud se dron automaticky pohybuje doprava,stiskněte "Klávesu pohybu vlevo".Pokud se dron automaticky pohybuje doleva,stiskněte "Klávesu pohybu vpravo".

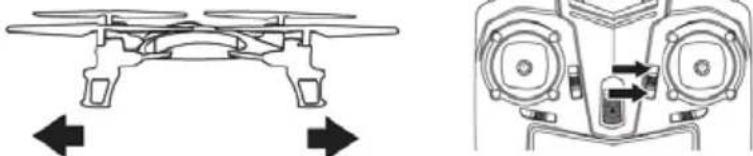

Kalibrace pohybu dopředu / dozadu	Pokud se dron automaticky pohybuje dozadu,stiskněte "Klávesu pohybu dopředu".Pokud se dron automaticky pohybuje dopředu,stiskněte "Klávesu pohybu dozadu".

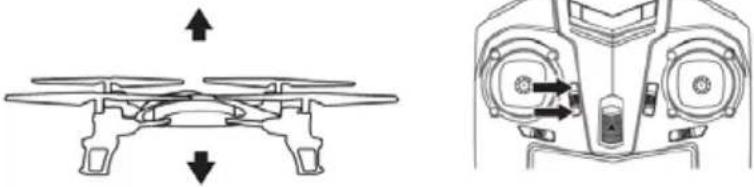

Kalibrace výkonu	Pokud pokud dron automaticky klesá, stiskněteklávesu "Zvýšit výkon".Pokud pokud dron automaticky stoupá,stiskněte klávesu "Snížit výkon".

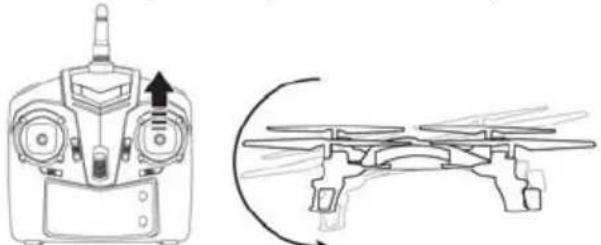

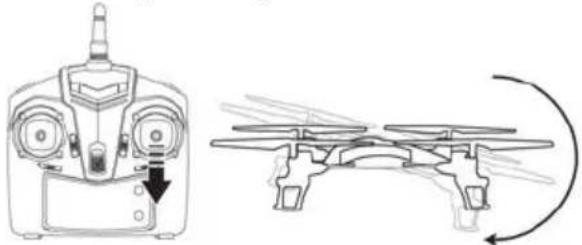

360 stupňové kousky

Stiskněte tlačítko rychlostní režim třikrát. Kontrolér pípne každé 3 sekundy, indikující že je dron v režimu 3D přetočení.

V tomto režimu přesuňte páčku směru dopředu, dozadu, doleva nebo doprava pro přetočení dronu požadovaným směrem.

Opětovným stiskem tlačítka rychlostního režimu se vrátíte k běžnému režimu ovládání.

Poznámka: Před započetím letu se ujistěte, že je kolem dostatek prostoru pro let.

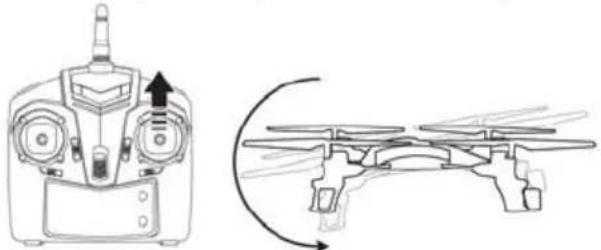

360 stupňové přetočení doleva	360 stupňové přetočení doprava

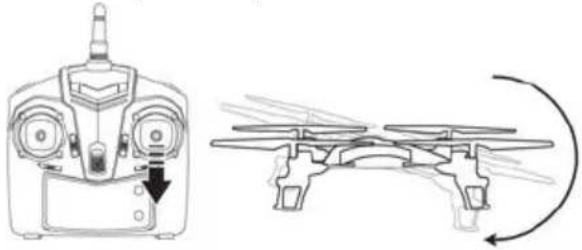

360 stupňové přetočení dozadu	360 stupňové přetočení dopředu

Rychlostní režimy

Zařízení podporuje tři rychlostní režimy. Stiskněte tlačítko rychlosti režimu pro přepnutí mezi rychlým, středním a pomalým režimem. Aktuální rychlostní režim je indikován počtem pípnutí. Režim 1 - pomalý režim - jednou pípnutí; Režim 2 - rychlý režim - 2 pípnutí; Režim 3 - režim 3D přetočení - tři pípnutí.

REŽIM 4

Pro přepnutí dronu do REŽIMU4 stiskněte a podržte na dobu 3 sekund tlačítko LED

světla Kontrolér vydá pípnutí potvrzení správnosti operace.

Pokud chcete dron přepnout zpět do běžného režimu ovládání, stiskněte a podržte znovu stejné tlačítko na dobu 3 sekund, dokud neuslyšíte pípnutí.

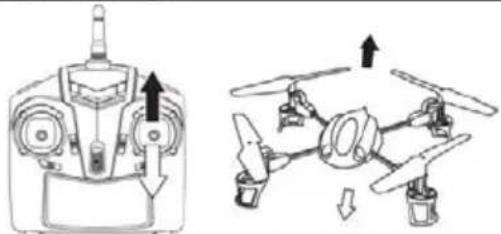

Posunutím páčky výkonu dopředu poletí dron nahoru. Posunutím páčky výkonu dozadu poletí dron dolů.
Posunutím páčky ovládání směru dopředu / dozadu poletí dron požadovaným směrem.
Posunutím páčky výkonu vlevo / vpravo natočíte dron pro let do požadovaného směru.
Posunutím páčky ovládání směru vlevo / vpravo natočíte dron požadovaným směrem.

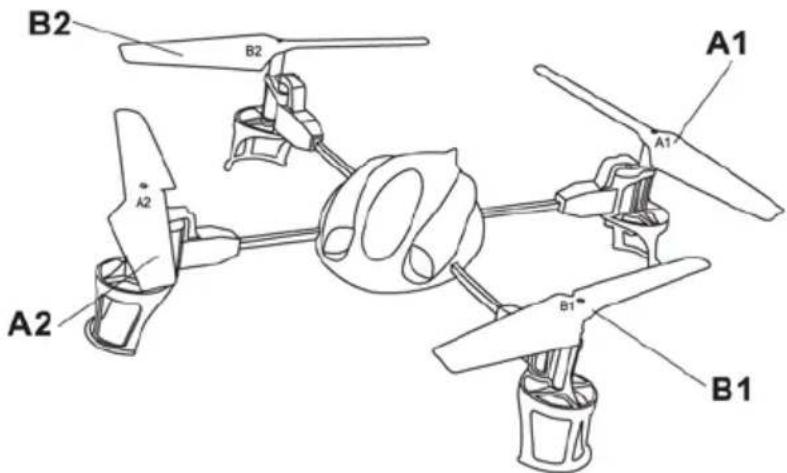

7. VÝMĚNA VRTULÍ

Pro sejmutí vrtulí použijte šroubovák, následně nasad'te nové v souladu s uvedeným postupem.

Na nabíjanie batérií dronu použite priloženú nabíjačku.

**Používajte na nabíjanie IBA priloženú nabíjačku.

Nabíjanie batérií možno vykonávat' iba pod dohl'adom dospelej osoby.

LED kontrolka

Červená - vypnuté	Červená - zapnuté
Nabíjanie dokončené	Nabíjanie...

Referencie použitia batérie a doby nabíjania

Posunutím páčky výkonu dopredu poletí dron hore.

Posunutím páčky výkonu dozadu poletí dron nadol.

Poznámka: Pred započatím letu sa uistite, že je okolo dostatok priestoru na let.

360 stupňové pretočenie dol'ava	360 stupňové pretočenie doprava
360 stupňové pretočenie dozadu	360 stupňové pretočenie dopredu

Rýchlostné režimy

svetla. Ovládač vydá pípnutie potvrdenia správnosti operácie.

Pokial' chcete dron prepnút spät do bežného režimu ovládania, stlačte a podržte znovu rovnaké tlačidlo na dobu 3 sekúnd, dokial' nebudete počut' pípnutie.

Posunutím páčky výkonu dopredu poletí dron hore. Posunutím páčky výkonu dozadu poletí dron dole.
Posunutím páčky ovládania smeru dopredu / dozadu poletí dron požadovaným smerom.
Posunutím páčky výkonu vľavo / vpravo natočíte dron na let do požadovaného smeru.
Posunutím páčky ovládania smeru vľavo / vpravo natočíte dron požadovaným smerom.

7. VÝMENA VRTÚL'

Na zloženie vrtúl' použite skrutkovat', následne nasad'te nové v súlade s uvedeným postupom.
