X-bee drone 2.2 - Dron Overmax - Bezplatný návod na obsluhu

Typ produktu	Dron
Značka	Overmax
Model	X-bee drone 2.2
Určenie	Vnútri aj vonku
Vekové odporúčanie	14 rokov a viac
Typ batérie dronu	Nabíjateľná lítium-polymérová (Li-Poly)
Kapacita batérie dronu	3.4V 350mAh
Doba letu	Až 10 minút
Doba nabíjania	Približne 60 minút
Typ batérie ovládača	4 AA batérie (nenabíjateľné)
Prevádzková doba ovládača	Približne 18 hodín
Režimy rýchlosti	3 režimy: Pomalý, Normálny, Rýchly (s režimom 3D preklopenia)
Špeciálne funkcie	360-stupňové preklopenia, LED svetlá, automatická kalibrácia
Nabíjací prúd	0.5A
Maximálne nabíjacie napätie	4.2V ± 0.03V
Frekvenčné pásmo	2.4 GHz (EN 300 328)
Výmena vrtule	Áno, používateľsky vymeniteľná (vyžaduje skrutkovač)
Bezpečnostné prvky	Varovanie pri nízkej batérii, automatická kalibrácia, počas nabíjania je potrebný dohľad dospelej osoby

Často kladené otázky - X-bee drone 2.2 Overmax

Aká je maximálna doba letu dronu Overmax X-bee drone 2.2?

Dron môže letieť až 10 minút na plné nabitie.

Ako dlho trvá nabíjanie batérie dronu?

Doba nabíjania je približne 60 minút pomocou priloženej nabíjačky.

Aké batérie vyžaduje ovládač?

Ovládač potrebuje 4 AA batérie (nenabíjateľné). Nemiešajte rôzne typy batérií.

Ako synchronizujem vysielač a prijímač?

Postupujte podľa týchto krokov: 1) Posuňte páku plynu do najnižšej polohy. 2) Zapnite ovládač. 3) Pripojte batériu dronu. 4) Umiestnite dron na rovný povrch. 5) Posúvajte páku plynu dopredu a dozadu, kým nepočujete pípnutie. LED diódy budú svietiť stabilne.

Ako vykonám 360-stupňové preklopenia?

Stlačte tlačidlo režimu rýchlosti trikrát pre vstup do režimu 3D preklopenia (tri pípnutia). Potom posuňte páku smeru dopredu, dozadu, doľava alebo doprava, aby ste dron preklopili v danom smere. Opätovným stlačením tlačidla režimu rýchlosti ukončíte režim.

Aké sú režimy rýchlosti a ako ich prepínam?

Stlačením tlačidla rýchlosti letu prepínate: Režim 1 (pomalý, jedno pípnutie), Režim 2 (normálny, dve pípnutia), Režim 3 (rýchly/3D preklopenie, tri pípnutia).

Ako kalibrujem dron, ak unáša?

Použite tlačidlá trimovania: Kalibrácia otáčania vľavo/vpravo, Kalibrácia posunu vľavo/vpravo, Kalibrácia posunu dopredu/dozadu a tlačidlo kalibrácie plynu na ovládači.

Môžem používať dron v daždivom počasí?

Nie, dron a ovládač nie sú vodotesné. Nepoužívajte ani nevystavujte dažďu alebo vlhkosti. Uchovávajte mimo dosahu vody.

Čo mám robiť so starými batériami?

Zlikvidujte použité batérie podľa miestnych predpisov na špeciálnych recyklačných miestach. Nevyhadzujte do domáceho odpadu.

Ako vymením vrtuľu?

Pomocou skrutkovača odstráňte poškodenú vrtuľu, potom pripevnite novú podľa uvedeného smeru otáčania (pozri príručku pre schému).

NÁVOD NA OBSLUHU X-bee drone 2.2 Overmax

** Výrobok je navrhnutý pre osoby staršie ako 14 rokov**

● Odporúčame osobám bez skúseností s prevádzkou dronov vyhl'adať osoby, ktoré už takéto skúsenosti majú. Užívatelia mladší ako 18 rokov môžu výrobok používať iba pod dohl'adom dospelej osoby.

● Účelom bezpečnostných poznámok je ochrana výrobku a jeho užívateľov, rovnako ako okolo stojacich osôb a ich majetku.

● Nesprávna prevádzka výrobku môže zapríčinit’ zranenie a škody na majetku.

ŠPECIÁLNE NAVRHNUTÉ NA POUŽITIE V INTERIÉROCH A EXTERIÉROCH

● Výrobok bol navrhnutý tak, aby mohol byť použitý ako v interiéroch, tak v exteriéroch. Pred použitím výrobku sa uistite, že je zvolené miesto bez prekážok. Tiež pri použití udržujte bezpečnú vzdialenosť od osôb a zvierat.

● Neprevádzkujte v blízkosti elektrických vedení.

ZABRÁŇTE KONTAKTU S TEKUTINAMI

Dron a ovládač obsahujú množstvo presných elektronických súčiastok. Z týchto dôvodov je nutné zabrániť kontaktu s tekutinami. Vystavenie vode alebo vlhkosti v akejkol'vek forme zapríčiní ich zlyhanie alebo poškodenie. NEPREVÁDZKUJTE VÝROBOK ZA DAŽĎA ANI VLHKOSTI, ANI HO TOMUTO NEVYSTAVUJTE.

POKYNY TÝKAJÚCE SA BATÉRIE

Na zabránenie potenciálneho požiaru batériu neskratujte, neprerážajte ani nemeňte jej polaritu. Na nabíjanie batérií musí dohliadať po celú dobu dospelá osoba a musí prebiehať na miestach mimo dosah detí.

● *NEKOMBINUJTE NI-CAD A ALKALICKÉ BATÉRIE

BEZPEČNOSTNÉ POZNÁMKY PRE NI-MH BATÉRIE

● Uistite sa, že sú batérie správne vložené a majú tak správnu polaritu + -).

*NEKOMBINUJTE NI-CAD A ALKALICKÉ BATÉRIE

● Pokiaľ nebudete quadkoptéru používať po dlhšiu dobu, vyberte z ovládača batérie, aby ste tak zabránili ich vytečeniu, ktoré môže poškodiť vysielač.

POUŽITÉ BATÉRIE ODOVZDAJTE V SÚLADE S MIESTNYMI PREDPISMI NA MIESTA, NA TO URČENÉ.

BEZPEČNOSTNÉ POZNÁMKY PRE LI-POLYMÉROVÉ BATÉRIE

● Li-polymérové batérie predstavujú väčšie riziko v porovnaní s inými typmi batérií. Preto je nutné pri ich používaní dbať na nasledujúce pokyny. Výrobca ani predajca nenesú žiadnu zodpovednosť za akékol'vek škody spôsobené nesprávnym použitím.

Na zabránenie potenciálneho požiaru alebo explózie nepoužívajte inú nabíjačku, než je tá priložená k výrobku. Batériu neničte, nerozoberajte, nepál'te alebo nemeňte jej polaritu.

Na zabránenie skratu zabráňte kontaktu kovových častí so svorkami batérie. NIKDY BATÉRIE NEPRERÁŽAJTE, MÔŽE DÔJŠŤ K POŽIARU.

● Na nabíjanie batérií musí dohliadať po celú dobu dospelá osoba a musí prebiehať na miestach mimo dosah detí.

● V prípade neprirodzeného zahrievania batérií ich ihned’ prestaňte používať alebo nabíjať. V opačnom prípade môže dôjst’ k ich bobtnaniu, deformácji alebo explózii a spôsobiť tak riziko požiaru.

**POUŽITÉ BATÉRIE ODOVZDAJTE V SÚLADE S MIESTNYMI PREDPISMI NA MIESTA, NA TO URČENÉ POUŽITÉ BATÉRIE NEVYHADZUJTE DO KOMUNÁLNEHO ODPADU BATÉRIE NENABÍJAJTE CEZ NOC

UDRŽUJTE MIMO TEPLO

R/C modely sú vyrobené z mnohých rôznych foriem plastu, sú veľmi náchylné na poškodenie alebo deformáciu po vystavení extrémne vysokým alebo nízkym teplotám. Výrobok nemožno používať alebo skladovať na miestach, kde by došlo k jeho vystaveniu extrémnym teplotám.

ZAISTITE ASISTENCIU SKÚSENÉHO PILOTA Hoci výrobok možno použit’ ako hračku, nie je určená pre osoby mladšie ako štrnást’ rokov. Osoby nemajúce skúsenosti s pilotovaním dial’kovo ovládaných dronov musia mať na pamäti, že nejaký čas potrvá, než sa z nich stanú skúsení piloti. Na ľahšie získavanie skúseností odporúčame cvičit’ pod dohl'adom profesionálneho pilota dronov.

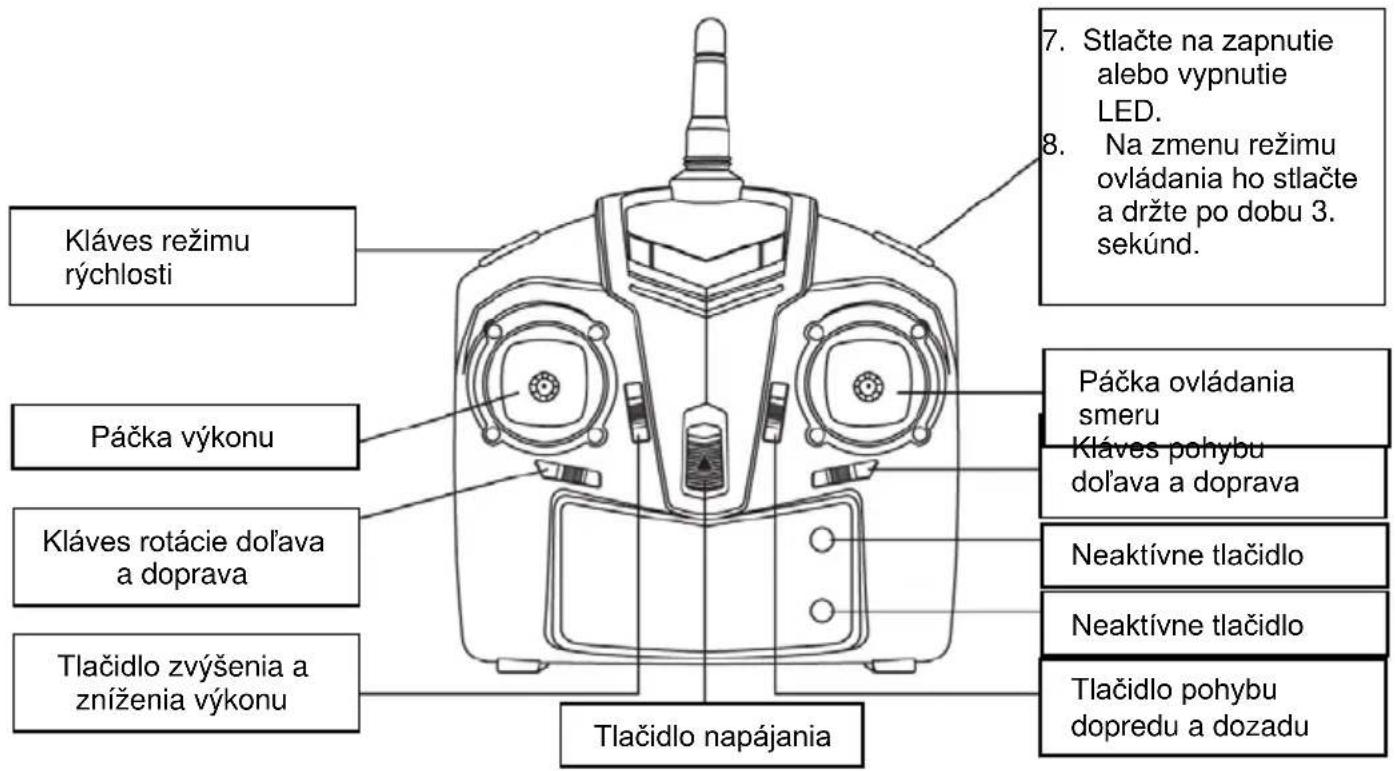

2. NÁKRES OVLÁDAČA (VYSIELAČA)

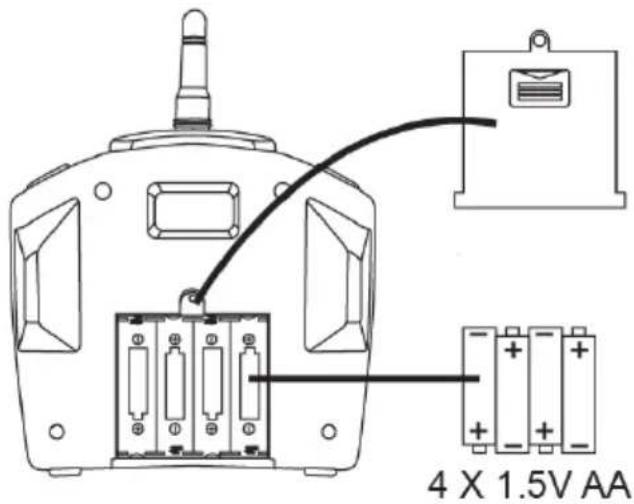

3. 3. INŠTALÁCIA BATÉRIÍ OVLÁDAČA (VYSIELAČA)

Na otvorenie krytu pre batérie použite skrutkovač.

Do priestoru pre batérie vložte 4 AA batérie. Uistite sa, že sú batérie správne vložené a majú tak správnu polaritu + -). NEKOMBINUJTE BATÉRIE ROZDIELNYCH TYPOV

Špecifikácia nabíjačky

Vstup	Nabíjací prúd	Maximálne napätie
5V	0,5A	4.2 ± 0.03V

Typ batérie	Špecifikácia batérie	Doba prevádzky na jedno nabitie:	Doba nabíjania
Nabíjateľná lítium-polymérová batéria (Li-poly)	3.4V 350mAh	Vytrvalosť dronu: až 10 minút	Asi 60 minút (nabíjací prúd asi 0.5A)
Zinkovo-uhlíková batéria (nenabíjateľná)	1,5V(GP 15G R4P)	Prevádzková doba ovládača (vysielača): 18 hodín	Nenabíjateľná (nenabíjajte)

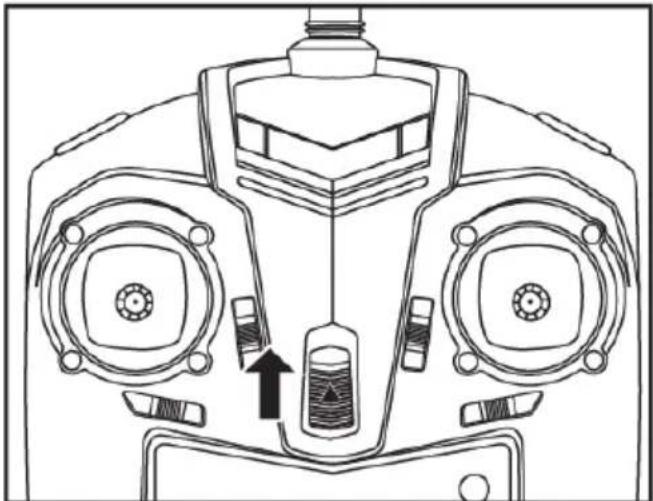

5. SYNCHRONIZÁCIA VYSIELAČA A PRIJÍMAČA

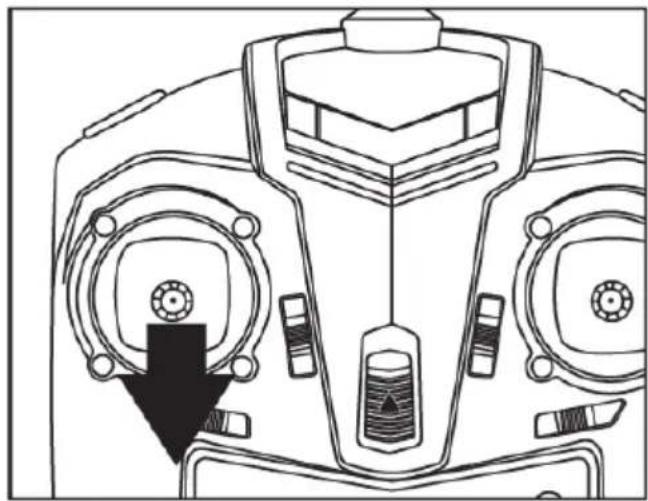

Krok 1

Presuňte páčku výkonu do najnižšej polohy.

Krok 2

Posuňte páčku výkonu dopredu a následne dozadu. Ovládač vydá zvuk, oznamujúci že prepojenie s dronom bolo úspešné. LED začnú svietit', indikujúc tak, že je dron pripravený na let.

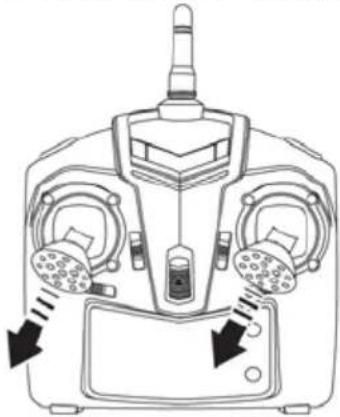

Auto-kalibrácia

Prepnite rýchlonstný režim na "rýchly" (Režim 3). Umiestnite dron na plochý povrch. Presuňte obe páčky do polohy v l'avých dolných rohoch, vid'obrázok. Vydržte takto po dobu 10 sekúnd LED dronu niekol'kokrát blikne a potom začne svietit' neprerušovane. Teraz páčky uvol'nite - dron je pripravený na let.

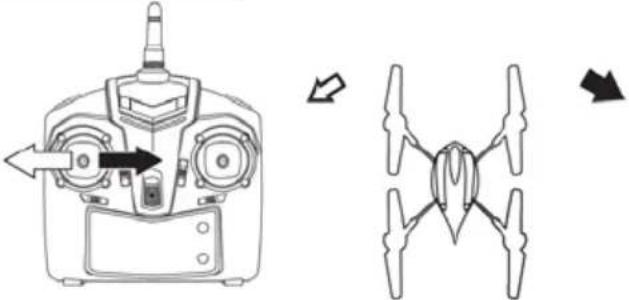

Rotácia vl'avo / vpravo	Posunutím páčky výkonu vl'avo / vpravo natočíte dron do požadovaného smeru.

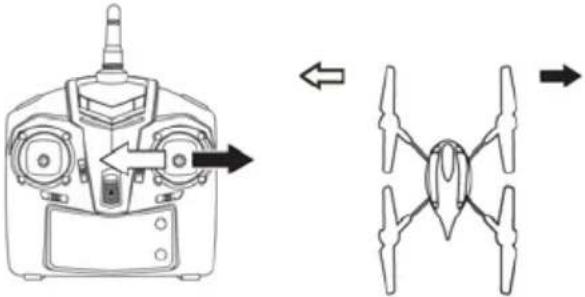

Let vl'avo / vpravo	Posunutím páčky ovládania smeru vl'avo / vpravo poletí dron požadovaným smerom.

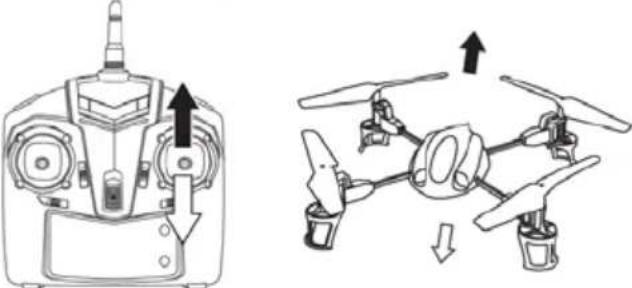

Let dopredu / dozadu	Posunutím páčky ovládania smeru dopredu / dozadu poletí dron požadovaným smerom.

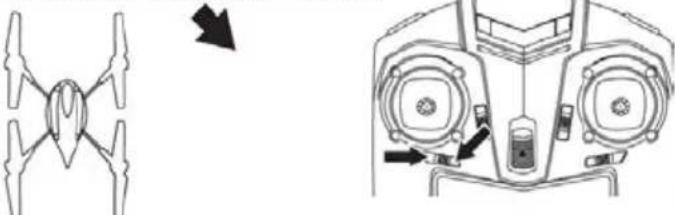

Kalibrácia rotácie doprava / doľava	Pokiaľ dron automaticky rotuje v smere hodinových ručičiek, stlačte "Kláves rotácie vl'avo". Pokiaľ dron automaticky rotuje proti smeru hodinových ručičiek, stlačte "Kláves rotácie vpravo".

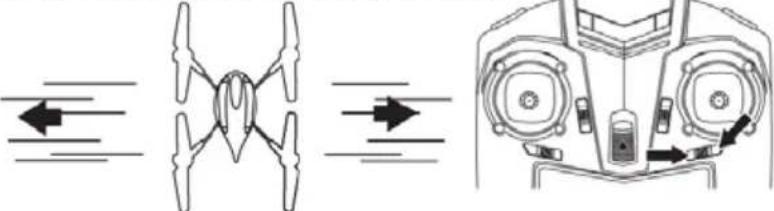

Kalibrácia pohybu doprava / doľava	Pokiaľ sa dron automaticky pohybuje doprava, stlačte "Kláves pohybu vl'avo". Pokiaľ sa dron automaticky pohybuje doľava, stlačte "Kláves pohybu vpravo".

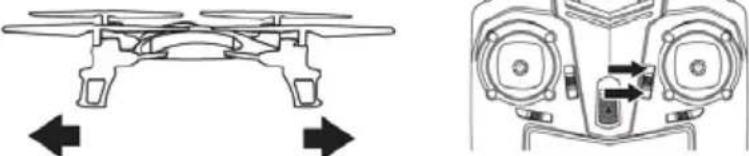

Kalibrácia pohybu dopredu / dozadu	Pokiaľ sa dron automaticky pohybuje dozadu, stlačte "Kláves pohybu dopredu". Pokiaľ sa dron automaticky pohybuje dopredu, stlačte "Kláves pohybu dozadu".

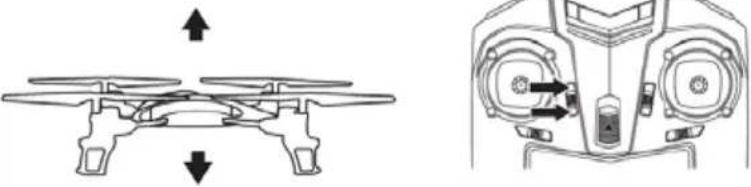

Kalibrácia výkonu	Pokiaľ dron automaticky klesá, stlačte kláves "Zvýšit' výkon". Pokud dron automaticky stúpa, stlačte kláves "Znížit' výkon".

360 stupňové kúsky

Stlačte tlačidlo rýchlostný režim trikrát. Ovládač pípne každé 3 sekundy, indikujúc že je dron v režime 3D pretočenia.

V tomto režime presuňte páčku smeru dopredu, dozadu, dol'ava alebo doprava na pretočenie dronu požadovaným smerom.

Opätovným stlačením tlačidla rýchlostného režimu sa vrátite k bežnému režimu ovládania.

Zariadenie podporuje tri rýchlostné režimy. Stlačte tlačidlo rýchlosti režimu na prepnutie medzi rýchlym, stredným a pomalým režimom. Aktuálny rýchlostný režim je indikovaný počtom pípnutí. Režim 1 - pomalý režim - jedno pípnutie; Režim 2 - rýchly režim - 2 pípnutia; Režim 3 - režim 3D pretočenia - tri pípnutia.

REŽIM 4

Na prepnutie dronu do REŽIMU 4 stlačte a podržte na dobu 3 sekúnd tlačidlo LED
