X-bee drone 2.2 - Dron Overmax - Bezpłatna instrukcja obsługi

Typ produktu	Dron
Marka	Overmax
Model	X-bee drone 2.2
Przeznaczenie	Wewnątrz i na zewnątrz
Zalecany wiek	14 lat i więcej
Typ baterii drona	Akumulator litowo-polimerowy (Li-Poly)
Pojemność baterii drona	3.4V 350mAh
Czas lotu	Do 10 minut
Czas ładowania	Około 60 minut
Typ baterii pilota	4 baterie AA (nieładowalne)
Czas pracy pilota	Około 18 godzin
Tryby prędkości	3 tryby: Wolny, Normalny, Szybki (z trybem obrotu 3D)
Specjalne funkcje	Obrót o 360 stopni, diody LED, autokalibracja
Prąd ładowania	0.5A
Maksymalne napięcie ładowania	4.2V ± 0.03V
Pasmo częstotliwości	2.4 GHz (EN 300 328)
Wymiana śmigła	Tak, możliwość wymiany przez użytkownika (wymaga śrubokrętu)
Funkcje bezpieczeństwa	Ostrzeżenie o niskim poziomie baterii, autokalibracja, nadzór osoby dorosłej podczas ładowania

Często zadawane pytania - X-bee drone 2.2 Overmax

Jaki jest maksymalny czas lotu drona Overmax X-bee drone 2.2?

Dron może latać do 10 minut przy pełnym naładowaniu.

Ile czasu zajmuje ładowanie baterii drona?

Czas ładowania wynosi około 60 minut przy użyciu dołączonej ładowarki.

Jakich baterii wymaga pilot?

Pilot wymaga 4 baterii AA (nieładowalnych). Nie mieszaj różnych typów baterii.

Jak zsynchronizować nadajnik i odbiornik?

Wykonaj następujące kroki: 1) Przesuń drążek gazu do najniższej pozycji. 2) Włącz pilot. 3) Podłącz baterię drona. 4) Umieść drona na płaskiej powierzchni. 5) Przesuń drążek gazu do przodu i do tyłu, aż usłyszysz sygnał diody. Diody będą świecić stale.

Jak wykonać obrót o 360 stopni?

Naciśnij przycisk trybu prędkości trzykrotnie, aby wejść w tryb obrotu 3D (trzy sygnały). Następnie przesuń drążek kierunku do przodu, do tyłu, w lewo lub w prawo, aby obrócić drona w tym kierunku. Naciśnij ponownie przycisk trybu prędkości, aby wyjść.

Jakie są tryby prędkości i jak je przełączać?

Naciśnij przycisk prędkości lotu, aby przełączać: Tryb 1 (wolny, jeden sygnał), Tryb 2 (normalny, dwa sygnały), Tryb 3 (szybki/obrót 3D, trzy sygnały).

Jak skalibrować drona, jeśli dryfuje?

Użyj przycisków trymowania: Kalibracja obrotu w lewo/prawo, Kalibracja przesunięcia w lewo/prawo, Kalibracja przesunięcia do przodu/do tyłu oraz przyciski kalibracji gazu na pilocie.

Czy mogę używać drona w deszczową pogodę?

Nie, dron i pilot nie są wodoodporne. Nie używaj ani nie wystawiaj na deszcz lub wilgoć. Trzymaj z dala od wody.

Co zrobić ze starymi bateriami?

Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami w specjalnych punktach recyklingu. Nie wyrzucaj ich do odpadów domowych.

Jak wymienić śmigło?

Użyj śrubokrętu, aby usunąć uszkodzone śmigło, a następnie zamocuj nowe zgodnie z wskazanym kierunkiem obrotu (patrz instrukcja na schemacie).

INSTRUKCJA OBSŁUGI X-bee drone 2.2 Overmax

** Produkt przeznaczony jest dla osób powyżej 14 roku życia**
- Tym, którzy dopiero zaczynają przygodę z pilotowaniem dronów, sugerujemy kontakt z osobą o większym doświadczeniu w tej dziedzinie. Obsługa produktu przez użytkowników poniżej 18 roku życia powinna odbywać się wyłącznie pod nadzorem osób dorosłych.
- Celem niniejszych zaleceń jest ochrona zarówno samego produktu i osób z niego korzystających, jak i osób postronnych oraz ich mienia.
- Nieprawidłowa obsługa produktu może spowodować obrażenia osób oraz zniszczenie mienia.

PRODUKT PRZEZNACZONY DO UŻYTKU WEWNETRZNEGO I ZEWNETRZNEGO

- Niniejszy produkt przeznaczony jest do użytku wewnętrznego i zewnętrznego.

Przed rozpoczęciem korzystania z produktu należy upewnić się, że wybrany obszar jest wolny od przeszkód, a podczas sterowania zachowywać bezpieczną odległość od ludzi i zwierząt.

- Nie należy korzystać z produktu w pobliżu linii elektrycznych.

PRODUKT NALEŻY CHRONIĆ PRZED ZAMOCZENIEM

Zarówno dron jaki jego kontroler to urządzenia zbudowane z precyzyjnych komponentów elektronicznych, dlatego też nie należy dopuścić do ich zamoczenia. Kontakt z wodą, inną cieczą lub narażenie ich na działanie wilgoci mogą spowodować nieprawidłowe działanie urządzeń lub ich uszkodzenie.

NIE NALEZY WYSTAWIAĆ URZĄDZENIA NA DZIAŁAŃIE DESZCZU ANI WILGOCI

ZALECENIA ODNOŚNIE BATERII

Aby uniknąć potencjalnego zagrożenia pożarowego, nie należy zwierać styków baterii, umieszczać ich w komorze niezgodnie z oznaczeniami polaryzacji, ani przekłuwać. Ładowanie akumulatora powinno odbywać się zawsze pod nadzorem osoby dorosłej, w miejscu niedostępnym dla dzieci.

● NIE NALEZY MIESZAC BATERII NIKLOWO-KADMOWYCH Z ALKALICZNYMI

ZALECENIA DOTYCZACE BATERII NİMH

- Upewnij się, że baterie są zainstalowane zgodnie z oznaczeniami polaryzacji (+ -).

NIE NALEŻY MIESZAĆ BATERII NIKLOWO-KADMOWYCH Z ALKALICZNYMI

- Jeśli wiemy, że dron nie będzie używany przez dłuższy okres czasu, należy wyjąć baterie z kontrolera, aby uniknąć wycieku elektrolitu, który mógłby doprowadzić do uszkodzenia urządzenia.

ZUŻYTE BATERIE NALEZY UTYLIZOWAC ZGODNIE Z LOKALNYMI PRZEPISAMI W PRZEZNACZONYCH DO TEGO MIEJSCACH.

ZALECENIA DOTYCZĄCE BATERII LITOWÓPOLIMEROWYCH

- W porównaniu z bateriami innego typu, baterie litowo-polimerowe obciążone są większym ryzykiem wystąpienia zdarzeń niepożądanych. Bardzo ważne jest, więc w ich przypadku przestrzeganie wszystkich wytycznych operacyjnych. Producent i sprzedawca nie ponoszą żadnej odpowiedzialności za jakiekolwiek szkody powstałe w wyniku niewłaściwego użytkowania.

Aby uniknąć ryzyka pożaru lub wybuchu należy używać wyłącznie ładowarki załączonej w zestawie. NIE NALEŻY zgniatać, demontować, palić, ani umieszczać baterii w komorze niezgodnie z oznaczeniami polaryzacji.

'Aby uniknąć spięć, nie należy dopuszczać do sytuacji, w których części metalowe stykają się z biegunami baterii. POD ŻADNYM POZOREM NIE NALEŻY NIGDY PRZEKŁUWAĆ BATERII, GDYZ MOŻE TO ZWIĘKSZYĆ RYZYKO POŻARU.

- Ładowanie akumulatora powinno odbywać się zawsze pod nadzorem osoby dorosłej, w miejscu niedostępnym dla dzieci.

- W przypadku nienaturalnego nadmiernego nagrzewania się baterii lub akumulatorów należy natychmiast zaprzestać ich używania oraz ładowania. W przeciwnym razie może to spowodować ich spuchnięcie, deformację lub wybuch zwiększając tym samym ryzyko wystąpienia pożaru.

**ZUZYTE BATERIE NALEZY UTYLIZOWAĆ ZGÓDNIE Z LÓKALNYMI PRZEPISAMI W PRZEZNACZONYCH DO TEGO MIEJSCACH. **NIE NALEŻY WYRZUCAĆ ZUŻYTYCH BATERII WRAZ Z ODPADAMI KOMUNALNYMI.

ŁADUJĄCYCH SIĘ BATERII NIE NALEŻY POZOSTAWIAĆ BEZ NADZORU (NP. W NOCY)

PRODUKT NALEŻY TRZYMAĆ Z DALA OD OGNIA I ŻRÓDEŁ CIEPŁA

Zdalnie sterowane modele wykonane są z różnych rodzajów tworzyw sztucznych, podatnych na deformacje i uszkodzenia pod wpływem działania ekstremalnych temperatur (zarówno gorąca jak i zimna). Produktu nie należy, więc pozostawiać w miejscach, gdzie byłby on narażony na działanie ekstremalnych temperatur.

POMOC OSOBY MAJĄCEJ DOŚWIADCZENIE W PILOTOWANIU DRONÓW, Mimo iż produkt ten może być traktowany, jako zabawka, nie jest on przeznaczony dla osób poniżej czternastego roku życia. Osobom niedoświadczonym w pilotowaniu zdalnie sterowanych modeli dronów przypominamy, że czynność ta, zwłaszcza na etapie początkowym, wymaga stopniowego nabierania wprawy. Aby ułatwić osiągnięcie tej sprawności zalecamy ćwiczenia pod okiem osób wyspecjalizowanych w pilotowaniu modeli dronów.

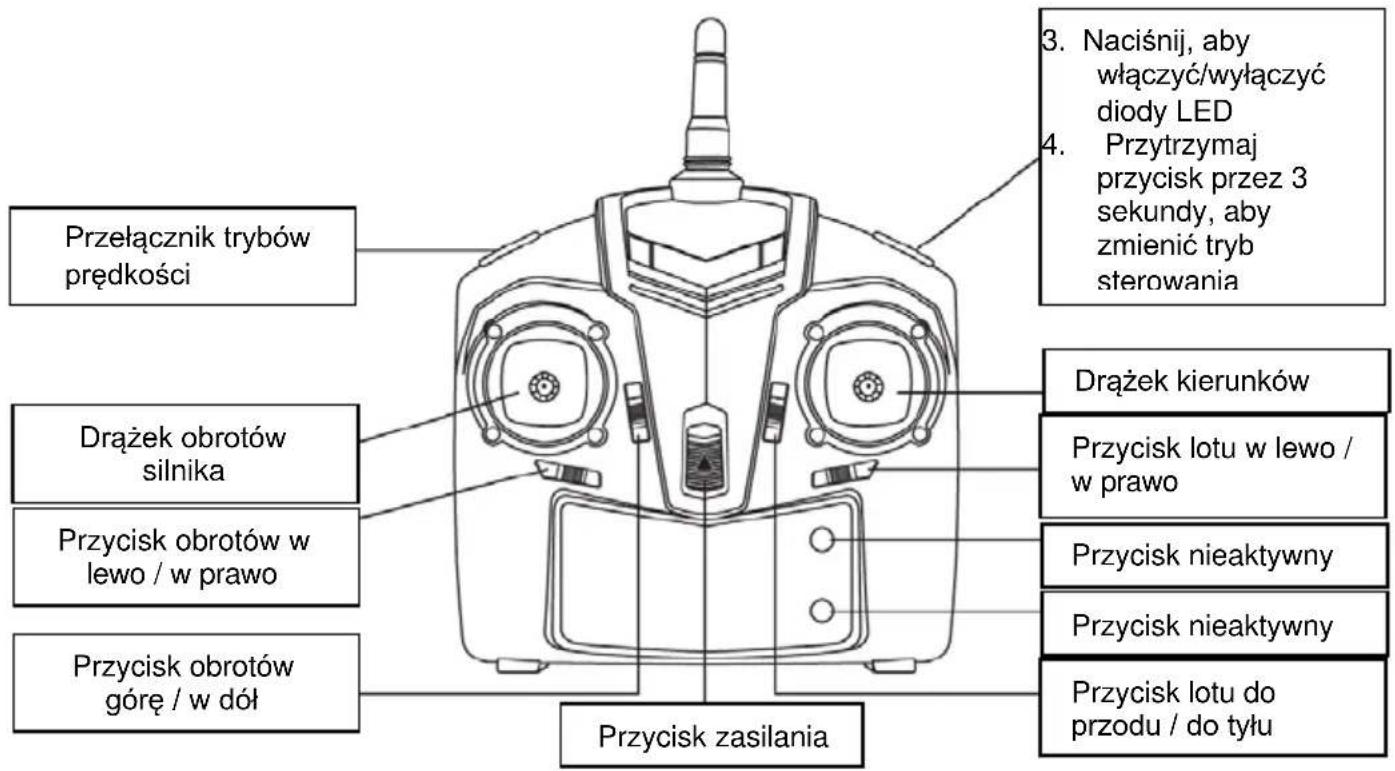

2. SCHEMAT KONTROLERA (NADAJNIKA)

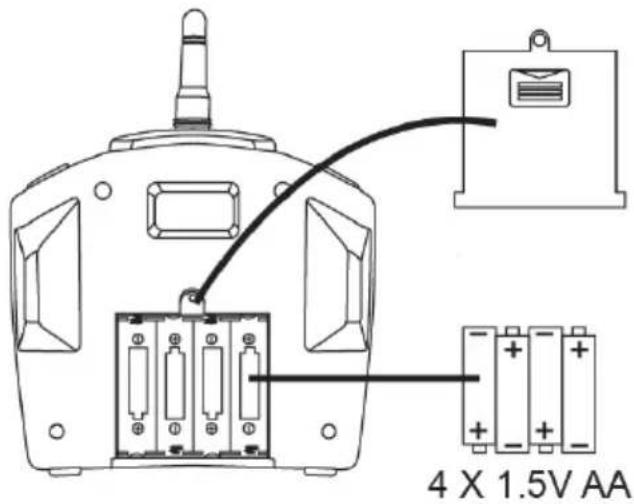

3. INSTALACJA BATERII W KONTROLERZE (NADAJNIKU)

Użyj śrubokręta, aby otworzyć pokrywę baterii.

W komorze baterii umieść 4 baterie typu AA. Upewnij się, że baterie są umieszczone zgodnie z oznaczeniami polaryzacji (+ -). NIE NALEŻY ŁĄCZYĆ ZE SOBĄ BATERII RÓŻNEGO TYPU

Użyj załączonej do zestawu ładowarki, aby naładować akumulator drona.

** Do ładowania akumulatorów drona należy używać WYŁĄCZNIE ładowarki załączonej w zestawie.

Ładowanie akumulatora powinno odbywać się zawsze pod nadzorem osoby dorosłej.

Wskaźnik LED

Czerwony - nie świeci	Czerwony - świeci
Ładowanie zakończone	Trwa ładowanie

Specyfikacje ładowarki

Wejście	Prąd ładowania	Maksymalne napięcie
5V	0,5A	4.2 ± 0.03V

Zależności pomiędzy typem baterii, czasem pracy na jednym cyklu oraz długością ładowania

Typ baterii	Specyfikacja baterii	Czas pracy	Czas ładowania
Akumulator litowo - polimerowy (Li-Poly)	3.4V 350mAh	Czas lotu drona: do 10 minut	Około 60 minut (przy prądzie ładowania ok. 0,5A)
Bateria cynkowo-węglowa (jednorazowa)	1,5V (GP 15G R4P)	Czas pracy kontrolera (nadajnika): 18 godzin	Jednorazowa (nie należy ładować)

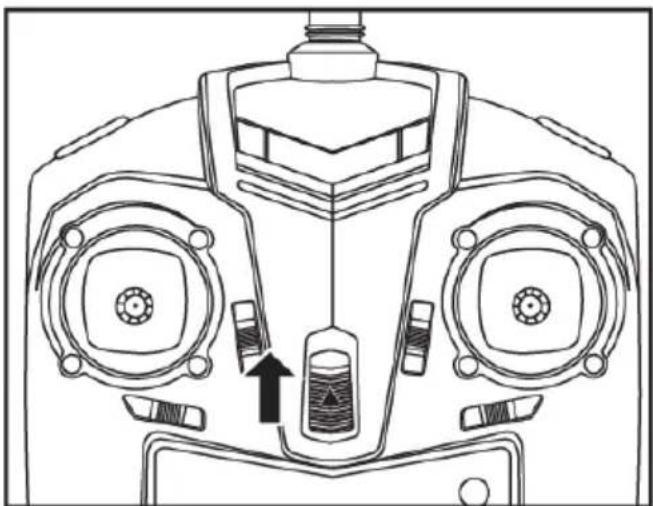

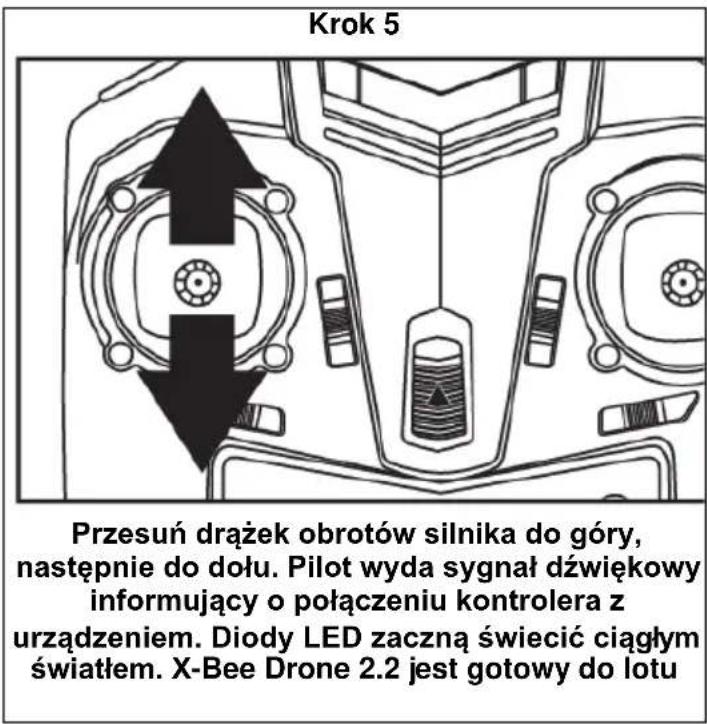

5. SYNCHRONIZACJA NADAJNIKA I ODBIORNIKA RC

Krok 1

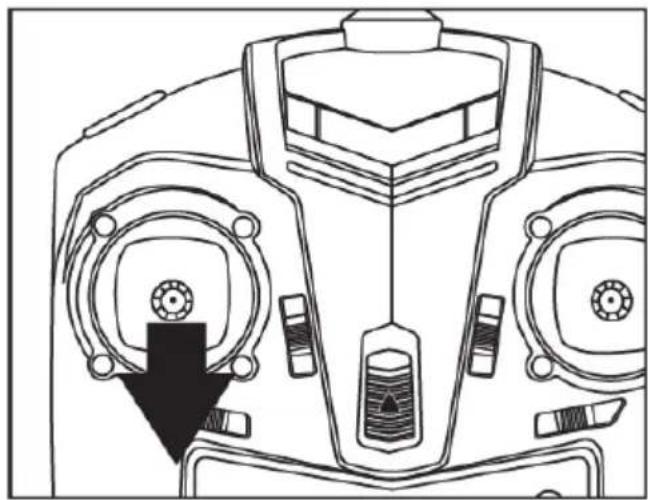

Ustaw drążek obrotów silnika do pozycji dolnej

Krok 2

Włóż baterię do kieszeni na baterie w dronie i podłącz wtyczkę baterii do wtyczki drona. Oświetlenie drona włączy się.

Krok 4

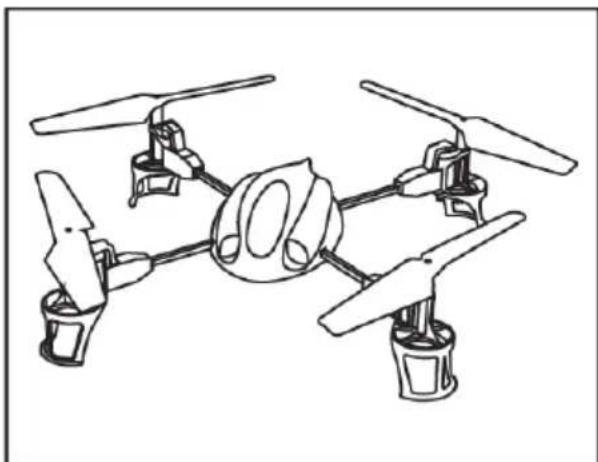

Postaw drona na płaskiej równej powierzchni.

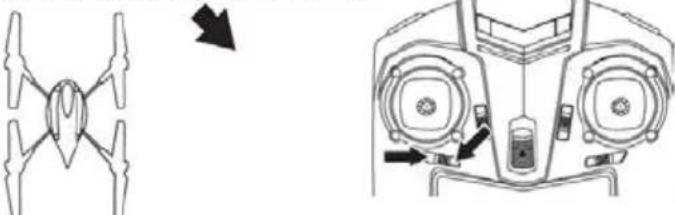

Automatyczna kalibracja

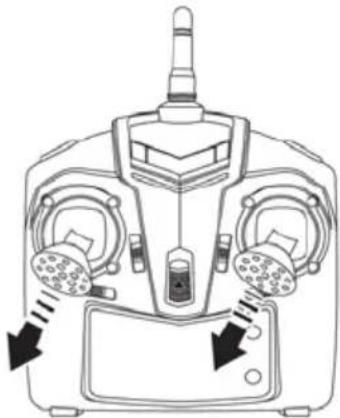

Przełącz tryb prędkości na tryb szybki (Mode 3). Postaw drona na płaskiej i równej powierzchni. Przestaw oba analogi do pozycji lewy dolny róg, tak jak na rysunku. Utrzymaj tą pozycję przez 10 sekund, diody LED drona mrugną kilka razy, po czym zaczną świecić nieprzerwanie. Następnie zwolnij analogi. Urządzenie jest gotowe do lotu.

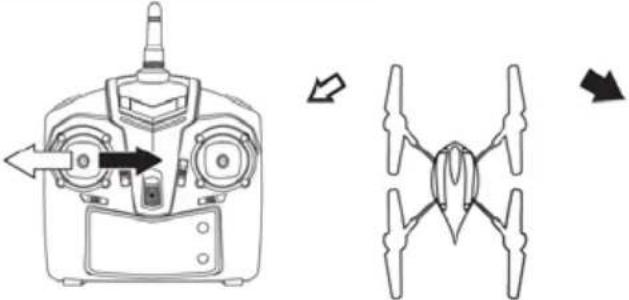

Kontrola obrotu w lewo / prawo	Przesuń drążek obrotów silnika w lewo / prawo, dron obróci się w wybranym kierunku.

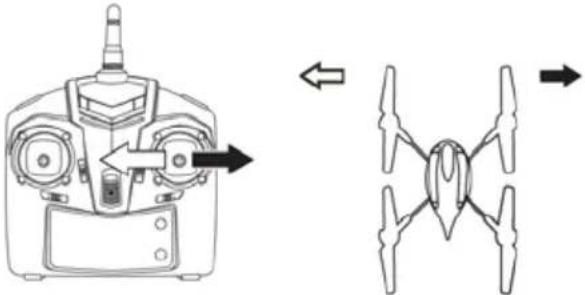

Kontrola lotu w lewo / prawo	Przesuń drążek kierunków w lewo / prawo, dron poleci w wybranym kierunku.

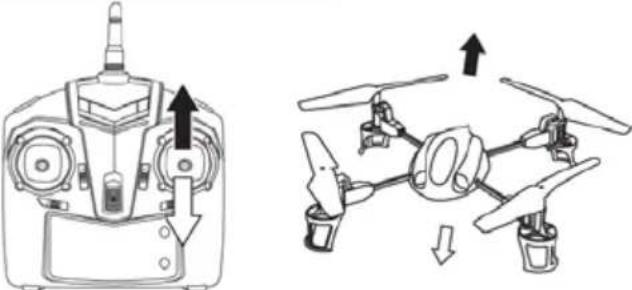

Kontrola lotu do przodu / tyłu	Przesuń drążek kierunków do przodu / tyłu, dron poleci w wybranym kierunku.
Kalibracja obrotów w lewo / prawo	Naciśnij przycisk obrotów w lewo, jeśli dron obraca się automatycznie w prawo. Naciśnij przycisk obrotów w prawo, jeśli dron obraca się automatycznie w lewo.

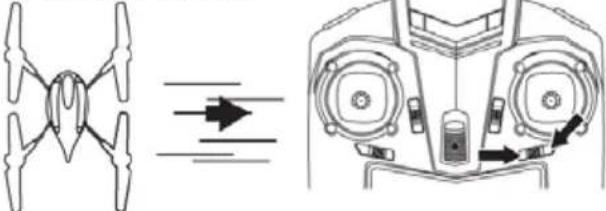

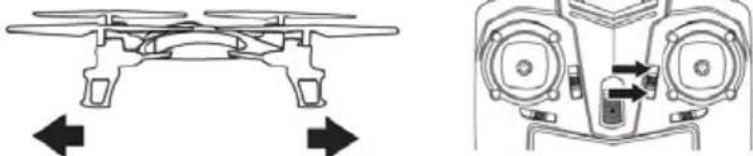

Kalibracja lotu w lewo / prawo	Naciśnij przycisk lotu w lewo, jeśli dron leci automatycznie w prawo.Naciśnij przycisk lotu w prawo, jeśli dron leci automatycznie w lewo.
Kalibracja lotu do przodu / tyłu	Naciśnij przycisk lotu do przodu, jeśli dron leci automatycznie do tyłu.Naciśnij przycisk lotu do tyłu, jeśli dron leci automatycznie do przodu.

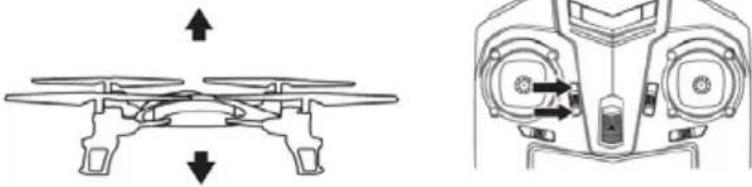

Kalibracja przepustnicy	Naciśnij przycisk obrotów do przodu, jeśli dron leci automatycznie do dołu.Naciśnij przycisk obrotów do tyłu, jeśli dron leci automatycznie do góry

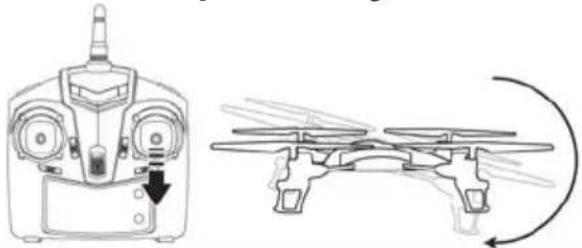

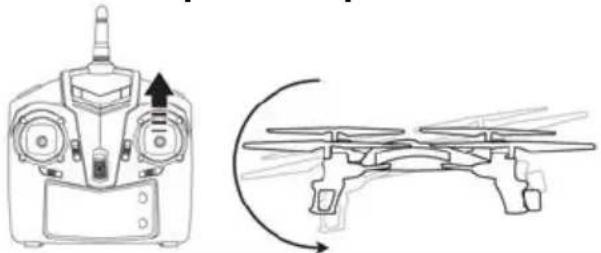

Akrobacje 360 stopni

Po naciśnięciu przycisku trybów prędkości trzy raz, kontroler wyda trzy sygnały dźwiękowe informujące o gotowości drona do wykonania obrotu o 360 stopni.

W trybie tym, po przechyleniu drążka kierunków w lewo, w prawo, do przodu lub do tyłu, dron wykona w wybranym kierunku obrót o 360 stopni.

Aby wyjść z trybu akrobacji, należy nacisnąć ten sam przycisk jeszcze raz.

Uwaga: przed wykonaniem ewolucji, upewnij się, że w zasięgu drona masz wystarczająco dużo miejsca.

Flip 360 w lewo	Flip 360 w prawo
Flip 360 do tyłu	Flip 360 do przodu

Tryby prędkości

Urządzenie obsługuje trzy tryby prędkości lotu. Naciskaj przycisk trybu prędkości lotu, aby przełączać pomiędzy trybem wolnym, zwykłym i szybkim. O tym, który tryb jest aktywowany, informuje nas ilość sygnałów dźwiękowych. Mode 1 – tryb wolny – jeden sygnał dźwiękowy, Mode 2 – tryb szybki – dwa sygnały dźwiękowe, Mode 3 – tryb akrobacji – trzy sygnały dźwiękowe.

Tryb sterowania MODE4

Aby przełączyć tryb sterowania na MODE4, należy nacisnąć i przytrzymać przez 3 sekundy przycisk włączania/wyłączania diod LED. Na potwierdzenie kontroler wyda sygnał dźwiękowy. Aby powrócić do zwykłego trybu sterowania, należy nacisnąć ten sam przycisk i przytrzymać go przez 3 sekundy aż do usłyszenia sygnału dźwiękowego.

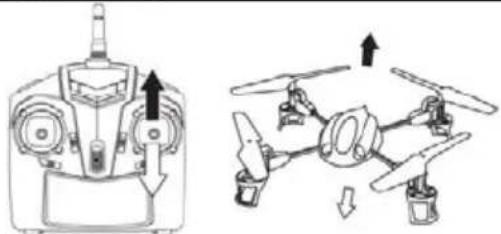

Przesuń drążek obrotów silnika do przodu, dron poleci do góry. Przesuń drążek obrotów silnika do tyłu, dron poleci do dołu.
Przesuń drążek kierunków do przodu / tyłu, dron poleci w wybranym kierunku.
Przesuń drążek obrotów silnika w lewo / prawo, dron poleci w wybranym kierunku.
Przesuń drążek kierunków w lewo / prawo, dron obróci się w wybranym kierunku.

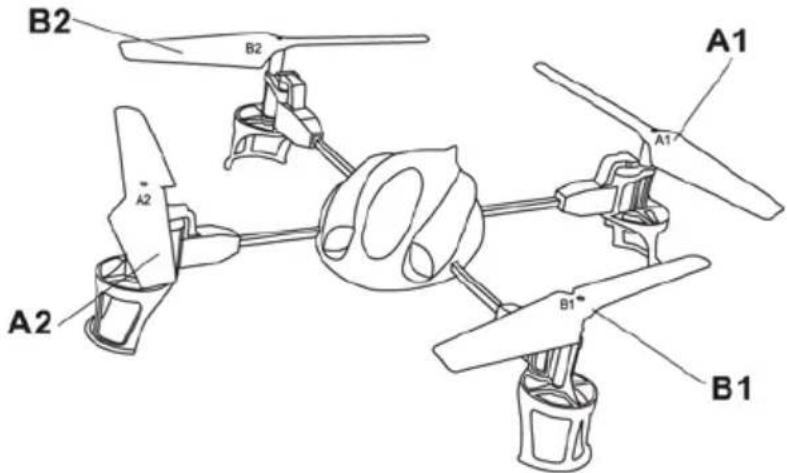

7. WYMIANA ŚMIGIEŁ

Użyj śrubokręta, aby zdjąć śmigło, następnie założ nowy element według poniższego schematu:
