Termék típusa	Négyrotoros drón
Modell	X-bee drón 3.5
Márka	Overmax
Ajánlott életkor	14 éves kortól (18 év alatt felnőtt felügyeletével)
Drón akkumulátor típusa	Újratölthető lítium-polimer (Li-Po)
Drón akkumulátor kapacitása	3.4V 750mAh
Repülési idő	Akár 10 perc
Töltési idő	Körülbelül 150 perc
Töltő bemenet	5V
Töltő töltőárama	0.8A
Távirányító akkumulátor típusa	4 AA elem (cink-szén vagy alkáli)
Távirányító működési ideje	Körülbelül 18 óra
Repülési sebesség módok	3 mód: Lassú, Normál, Gyors
Különleges funkciók	Headless mód, Visszatérés mód, 360°-os mutatványok, 4. mód
Kamera	WiFi FPV kamera (tartozék)
Okostelefon tartó	Legfeljebb 6 hüvelyk átlójú okostelefonokkal kompatibilis
App kompatibilitás	Android 4.4+ és iOS 7+ a Helicute FPV alkalmazáson keresztül
Beltéri/kültéri használat	Beltéri és kültéri használatra egyaránt alkalmas
Biztonsági megjegyzések	Kerülje a víz érintkezést, kerülje a hőt, felnőtt felügyelete a töltés során

Gyakran ismételt kérdések - X-bee drone 3.5 Overmax

Milyen típusú akkumulátort használ a drón?

A drón egy újratölthető lítium-polimer (Li-Po) akkumulátort használ, kapacitása 3.4V 750mAh.

Mennyi ideig tart a drón akkumulátorának feltöltése?

A töltési idő körülbelül 150 perc (kb. 2,5 óra) a mellékelt töltővel, 0.8A áramerősségnél.

Hogyan szinkronizálom a távirányítót a drónnal?

1. Mozgassa a gázkart a legalacsonyabb pozícióba. 2. Kapcsolja be a távirányítót. 3. Helyezze be az akkumulátort és kapcsolja be a drónt. 4. Helyezze a drónt sík felületre. 5. Tolja előre, majd hátra a gázkart. A távirányító sípol, és a LED-ek folyamatosan világítanak, jelezve a sikeres párosítást.

Mi az a Headless mód, és hogyan engedélyezem?

Headless módban a drón előre iránya a pilótához képest rögzített, függetlenül a drón tájolásától. Tartsa lenyomva a kijelölt gombot 3 másodpercig, amíg egy sípolás nem hallatszik. Aktív állapotban a távirányító 3 másodpercenként sípol.

Hogyan működik a Visszatérés mód?

Felszállás után a drón elmenti a kiindulási pozíciót. A Visszatérés gomb megnyomásával a drón visszarepül arra a pontra. Nem száll le automatikusan; manuálisan kell landolni. Bármely irányítókar mozgatásával megszakítható.

Hogyan szereljem fel a kamerát és az FPV tartót?

Rögzítse az okostelefon-tartót az állványra, majd csavarhúzóval rögzítse a távirányítóhoz. Csatlakoztassa a kamerát a drón WiFi portjához kábellel, és csúsztassa a kamerát a drón vezetőibe. A tartó legfeljebb 6 hüvelyk méretű okostelefonokhoz illik.

Hogyan cserélem ki a légcsavart?

Csavarhúzóval távolítsa el a sérült légcsavart. Rögzítsen egy új légcsavart a kézikönyv tájolási ábrája alapján. Győződjön meg a helyes forgásirányról (óramutató járásával megegyező vagy ellentétes).

Mik a sebességmódok, és hogyan váltok közöttük?

Nyomja meg a repülési sebesség gombot a Lassú (1 sípolás), Normál (2 sípolás) és Gyors (3 sípolás) között váltáshoz. A 4. mód a Flip mód gomb 3 másodperces lenyomásával aktiválható.

Hogyan hajtsak végre 360 fokos mutatványokat?

Nyomja meg a Flip mód gombot; a távirányító sípol. 3D flip módban tolja az irányító kart előre, hátra, balra vagy jobbra egy bukfenc végrehajtásához. Győződjön meg róla, hogy elegendő hely van, mielőtt megpróbálja.

Mi a minimális életkor a drón működtetéséhez?

A drónt 14 éves kortól ajánljuk. A 18 év alatti felhasználóknak felnőtt felügyelete mellett kell működtetniük. Kezdők kérjenek útmutatást tapasztalt pilótától.

HASZNÁLATI ÚTMUTATÓ X-bee drone 3.5 Overmax

** A termék 14 éven felülieknek készült **● Ha nem tudja, hogy repül a készülék, kérjük, vegye fel a kapcsolatot olyan személlyel, aki tudja és mindig szülői felügyelet alatt használják a készüléket. 18 év alattiak mindig szülői felügyelet mellett használják a készüléket● A biztonsági figyelmeztetések nemcsak a repülő megóvására, hanem az Ön biztonsága érdekeit is szolgálják.Nem megfelelő működés/működtetés sérülést és anyagi kárt okozhat.

SPECIÁLIS KÜL & BELTÉRI HASZNÁLAT● A terméket lehet kül-, és bel-téren egyaránt használni.● Kérjük, mindig ügyeljen a repülési környezetre, arra hogy ne legyen semmilyen akadály és mindig tartson megfelelő távolságot az emberektől, állatoktól.● Ne használja elektromos vezetékek közelében.

ÓVJA A TERMÉKET A NEDVESSEGTÖLMind a drón, mind a távszabályozója precíziós elektronikai eszköz. Ezért szükséges őket óvni a nedvességtől.Bármilyen vízzel való érintkezés vagy nedvesség a készülék hibás működését vagy hibáját eredményezheti .NE HASZNÁLJA ESŐBEN VAGY NEDVESSEGBEN.

AKKUMULÁTOR HASZNÁLATAA potenciális tűzveszély elkerülése érdekében, kérjük, ne zárja rövidre vagy ne cserélje meg a polaritásokat.Az elemek töltését mindig felügyelet alatt végezze, és gyermektől távol tartsa .● NE KEVERJE A NI-CAD ÉS ALKÁLI ELEMEKET

BIZTONSÁGI FIGYELMEZTETÉSEK NI-MH AKKUMULÁTOR ESETÉN● Győződjön meg róla, hogy az elemeket helyesen, megfelelő polaritással (+ -) helyezte be.*NE KEVERJEN NI-CAD & ALKÁLI ELEMEKET● Ha hosszan ideig nem tervezi használni a készüléket, vegye ki az elemeket a távirányítóból, annak érdekében, hogy kerülje a vevőegység sérülését.**KÉRJÜK, HOGY A LEMERÜLT ELEMEK A TÖRVÉNYI ELŐÍRÁSOKNAK MEGFELELŐEN HELYEZZE EL

BIZTONSÁGI FIGYELMEZTETÉSEK LI-POLYMER AKKUMULÁTOR ESETÉN● A Li-Polymer elemeknek magasabb a működési kockázatuk, mint más elemeknek, ezért kérjük, hogy fokozottan ügyeljen annak használatakor. Gyártó és forgalmazó nem vállal felelősséget a véletlenségből és nem megfelelő használatból eredő károkért.NE HASZNÁLJON más töltőt. Csak a mellékelt töltőt használja a robbanás és tűzveszély elkerülése érdekében. NE törje össze, égesse el vagy fordítsa meg a polaritást.Kerülje az olyan fémes anyagokat, amik kapcsolatba léphetnek az elemek polaritásával, és ez által rövidzárlatot okozhatnak.**SOHA NE SÉRTSE FEL AZ ELEMEKET, MERT TÜZ KELETKEZHET.● Az elemek töltését mindig felügyelet alatt végezze, és gyermektől távol tartsa.● Kérjük, azonnal hagyja abba az elemek használatát vagy töltését, ha az elemek hömérséklete szokatlanul megemelkedik. Az elemek további használata robbanáshoz, deformálódáshoz vagy tűzhöz vezethet.** KÉRJÜK, HOGY A LEMERÜLT ELEMEK A TÖRVÉNYI ELŐÍRÁSOKNAK MEGFELELŐEN HELYEZZE EL**NE DOBJA A SZEMETESBE AZ ELEMEKET."NE TÖLTSE AZ ELEMEKET EGÉSZ ÉJJJELEN KERESZTÜL

TARTSA TÁVOL A MELEGTOŁAz R/C modellek különböző műanyagból vannak, melyek extrém magas hő vagy hideg hatására deformálódnak. Ne tárolja a készüléket közvetlen melegnek és hidegnek kitéve.

TAPASZTALT PILÓTA SEGÍTSÉGE AJÁNLOTTA Quadcopter egy játék, mely 14 éven felüli gyermekeknek készült. Kezdetben kis tanulóköröket kell elsajátítani, míg gyakorlott pilóta nem lesz a játékos. Célszerű egy tapasztalt pilóta segítségét kérni.

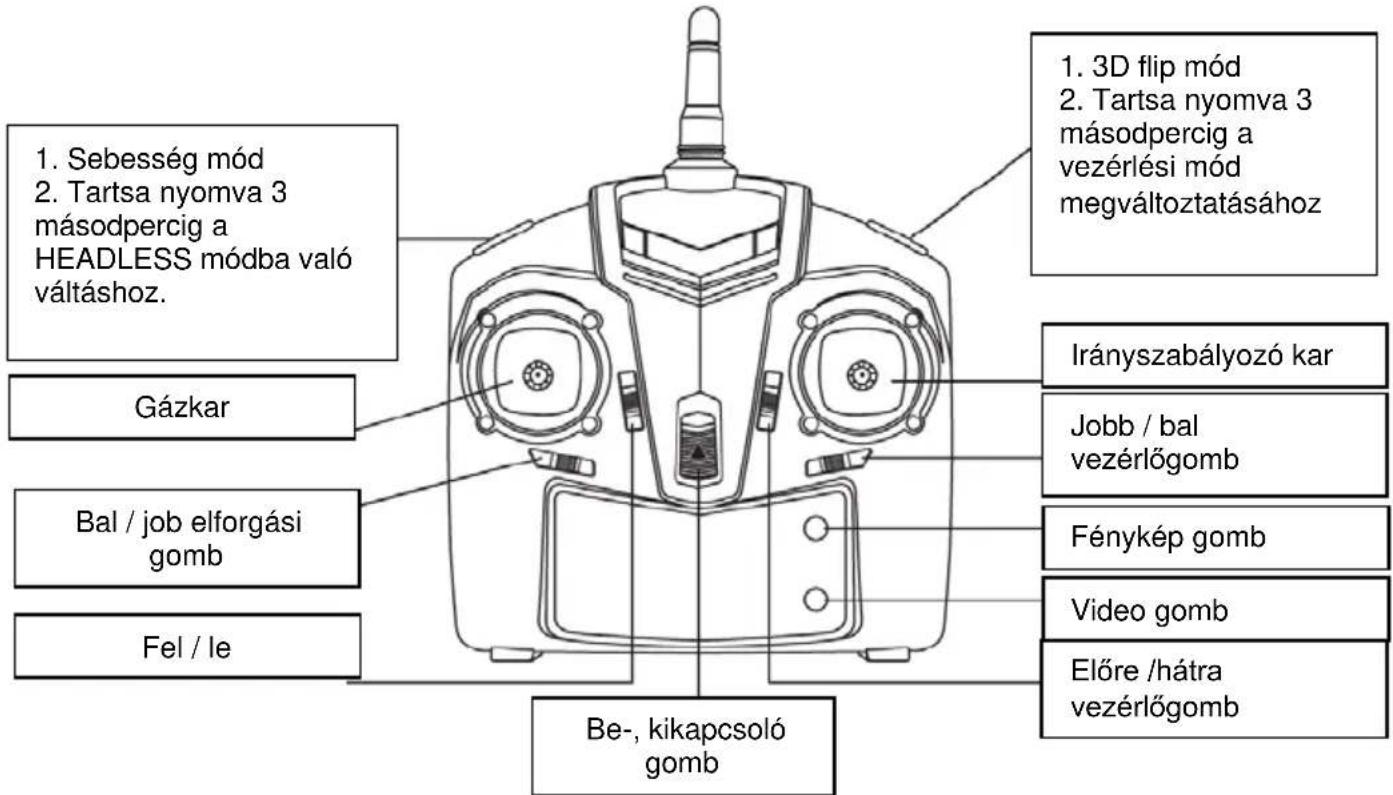

2. TÁVIRÁNYÍTÓ

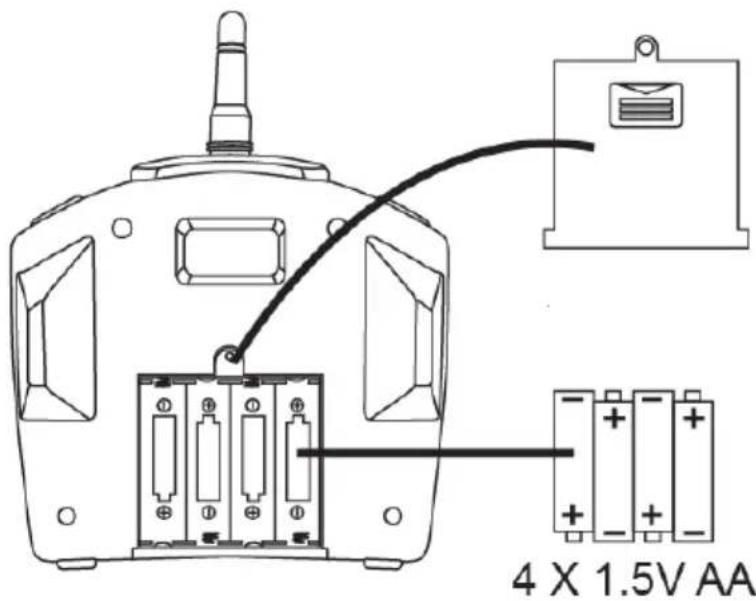

3. VEVÕEGYSÉGBE (TÁVIRÁNYÍTÓBA) VALÓ ELEM TELEPÍTÉSE

Használjon csavarhúzót az elemfedél felnyitásához.

Helyezzen be 4 „AA” elemet az elemtartóba. Ügyeljen a megfelelő polaritásra (+ -). NE KEVERJEN KÜLÖNBÖZÖ TÍPUSÚ ELEMEKET

Használja a mellékelt töltőt a drón elemeinek töltéséhez.

** CSAK a mellékelt töltöt használja a töltéshez. Az elemek töltését mindig szülői felügyelet alatt és gyermekektől távol kell végezni.

LED jelzőfény

Zöld fény –világít	Piros fény – világít
Töltés befejeződött	Töltés

Töltési specifikációk

Bemenet	Töltési áramforrás	Maximális feszültség
5V	0.8A	4.2 ± 0.03V

Akkumulátorok használata és hozzávetőleges töltési idejük

Akkumulátorok típusa	Akkumulátorok Specifikációja	Használati idő egy töltéssel	Töltési idő
Újratölthető lithium-polymer elem (Li-Poly)	3.4V 750mAh	Drón repülési ideje: max. 10 perc	Kb. 150 perc (töltési feszültség kb 0.8A)
Zinc-carbon elem (Nem újratölthető)	1.5V (GP 15G R4P)	Távirányító működési ideje: 18 óra	Nem újratölthető (ne töltse)

5. TÁVIRÁNYÍTÓ ÉS VEVŐ ÖSSZEKAPCSOLÁSA

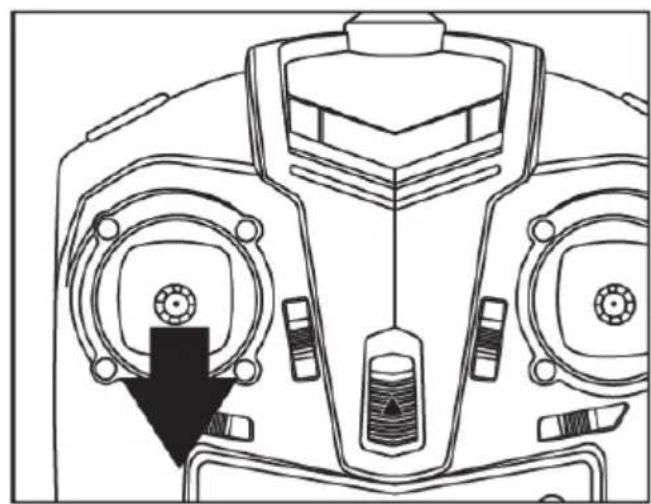

1 lépés

Mozgassa a gázkart a legalacsonyabb pozícióba.

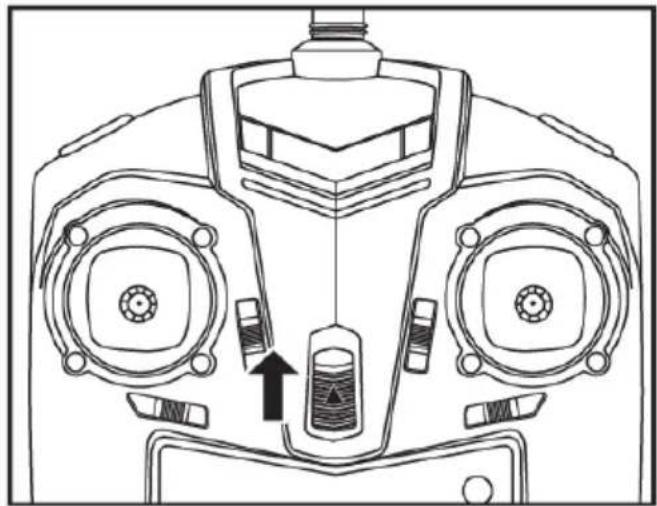

2 lépés

Kapcsolja be a távirányítót.

2

3 lépés	4 lépés

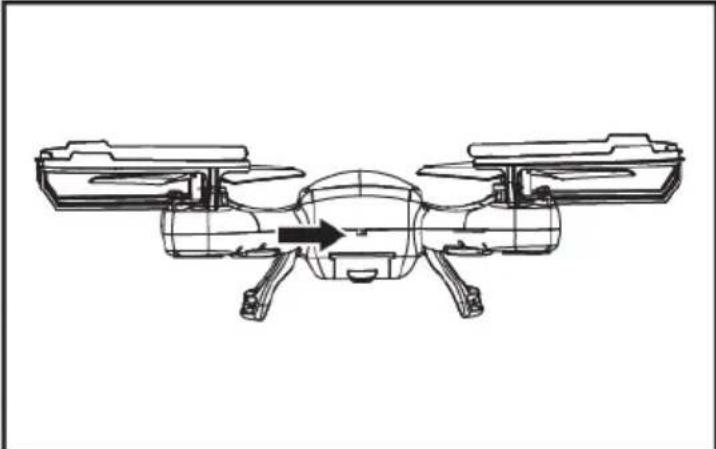

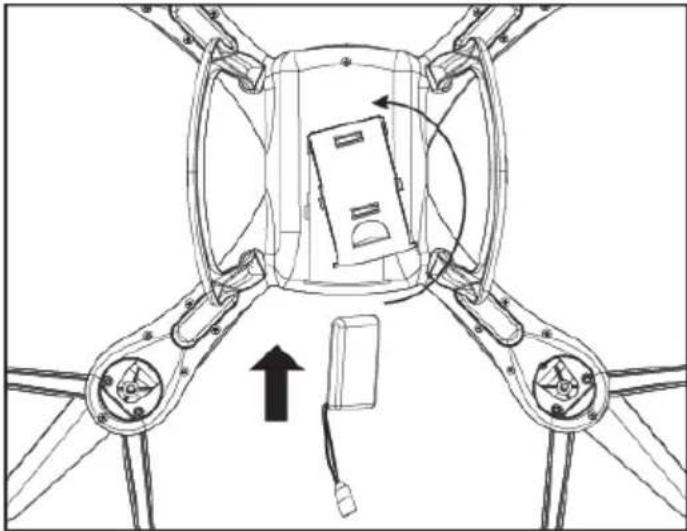

Nyissa ki az akkumulátor fedelet és helyezze be megfelelően az elemeket, majd tegye vissza fedelet.	Az X-Bee Drone 3.5 hátulján lévő gombbal kapcsolja be a készüléket. A LED fények elkezdenek villogni.
5 lépés

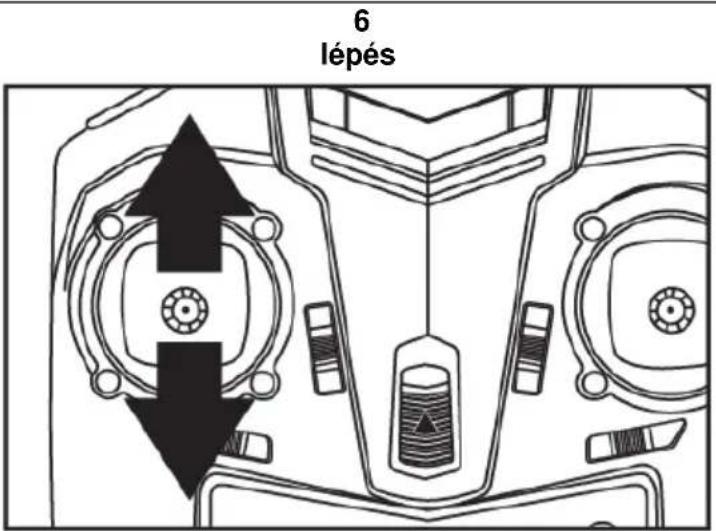

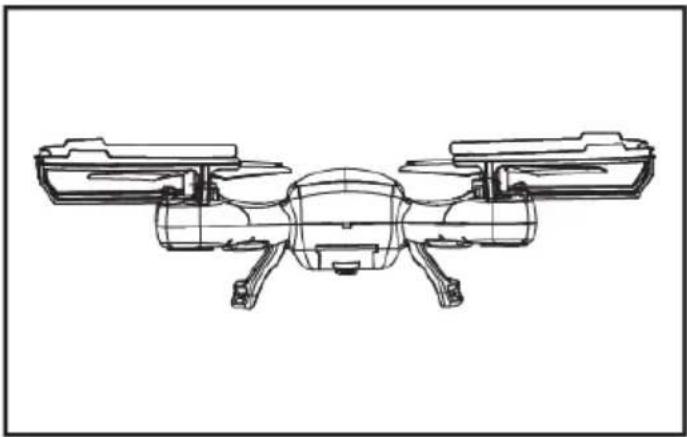

Helyezze a drón sima és egyenletes felületre.	Mozgassa a gázkart előre majd vissza. A távirányító hangjelzést fog adni, majd a drónnal való kapcsolat létrejöttét jelzi. A LED fények elkezdenek folyamatosan égni és az X-Bee Drone 3.5 kész a repülésre.

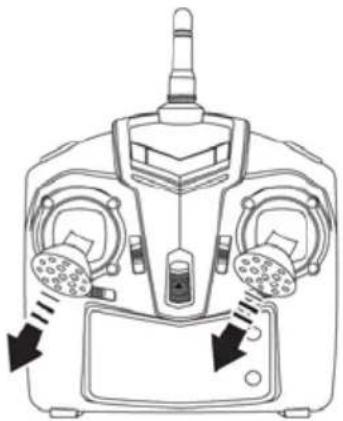

Automatikus kalibrálás

Váltson a „gyors” sebességmódba (3 mód/Mode 3). Tegye a drónt sima és egyenletes felületre. Mozgassa mindkettő kart a bal alsó pozícióba, ahogy a képen látható. Tartsa ebben a pozícióban 10 másodpercig. A drón LED fényei egy kis ideig villogni kezdenek, majd folyamatosan világítani. Most már elengedheti a karokat – a drón készen álla a repülésre.

6. REPÜLÉS IRÁNYÍTÁSA

Fel / le repülés		Mozgassa a gázkart előre a drón felfelé való reptetéséhez.Mozgassa a gázkart visszafelé a drón lefelé való reptetéséhez.
Balra / jobbra fordulás		Mozgassa a gázkart jobbra / balra a drón adott irányba való elforduláshoz.
Balra / jobbra repülés		Mozgassa balra / jobbra az irányszabályozó kart az adott irányba való repüléshez.
Előre és hátra repülés		Mozgassa az irányszabályozó kart előre / hátra a drón adott irányba való repüléshez.

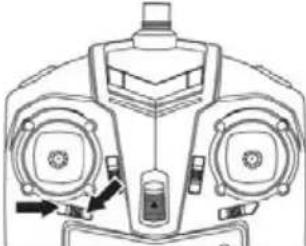

Balra / jobbra forgás kalibrálása		Nyomja meg a "Bal elforgási" gombot ha a drón automatikusan az óramutató járásával megegyező irányba fordul el. Nyomja meg a "Jobb elforgási" gombot, ha a drón automatikusan az óramutató járásával ellentétes irányba fordul.
Bal / jobb vezérlő kalibrálása		Nyomja meg a "Bal vezérlő" gombot, ha drón automatikusan jobbra tér el.Nyomja meg a "Jobb vezérlő" gombot, ha a drón automatikusan balra tér el.
Előre / hátra vezérlő kalibrálása		Nyomja meg az "Előre vezérlő" gombot, ha drón automatikusan hátra tér el.Nyomja meg a "Hátra vezérlő" gombot, ha a drón automatikusan előre tér el.

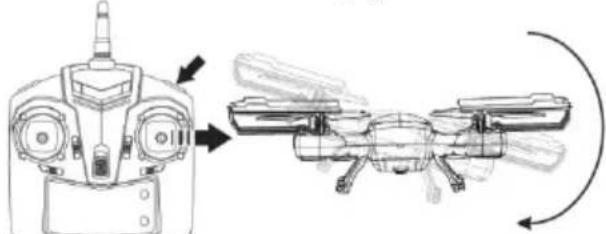

360-fokos mutatványok

Nyomja meg a Flip mód gombot és a távirányító beep hangot fog kiadni, ami jelzi, hogy a drón 3D flip módban van.

3D flip módban mozgassa az iránykart előre, hátra, balra vagy jobbra és a drón a kiválasztott irányba repül.

Megjegyzés: Mielött elkezdi mutatványokat csinálni, győződjön meg róla, hogy elegendő van-e rendelkezésre.

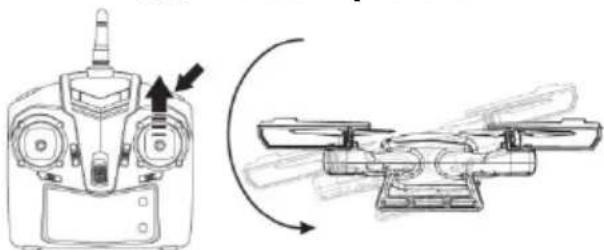

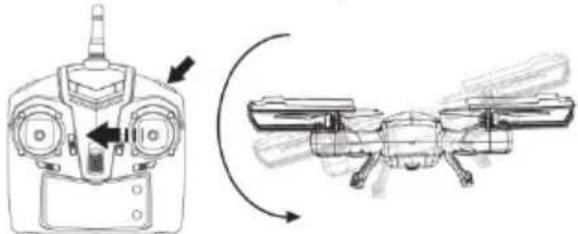

360-fokos flip balra	360-fokos flip jobbra

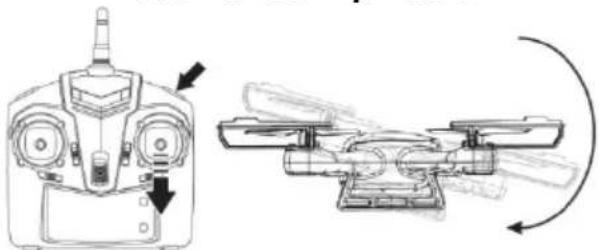

360-fokos flip hátra	360-fokos flip előre

Sebesség módok

Három sebességi fokozat/mód van. Nyomja meg a sebesség gombot a gyors, lassú és normál sebességfokozatok közötti váltáshoz. Az aktuális sebességi módot a beep hangok száma jelzi. 1 mód - lassú – egy beep hang; 2 mód – gyors mód – kettő beep hang; 3 mód - 3D flip mód – három beep hang.

4 MÓD

A 4 mód-ba való váltáshoz, tartsa nyomva a FLIP mód gombot 3 másodpercig.

A távirányító beep hangot ad ki a működés jóváhagyásához.

Ha vissza szeretné váltani a drónt normál módba, nyomja meg úgyanazt a gombot és tartsa nyomva 3 másodpercig, míg beep hangot nem hall.

Mozgassa a gázkart előre a drón előre felé való reptetéséhez. Ha hátra mozgatja, akkor a drón lefelé repül.

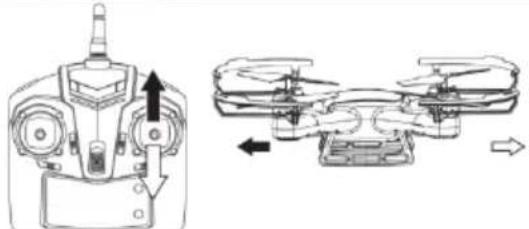

Mozgassa az irányszabályozó kart előre/hátra és a drón a megadott irányba repül.

Mozgassa a gázkart balra / jobbra és a drón a megadott irányba repül.
Mozgassa az irányszabályozó kart balra/jobbra és a drón a megadott irányba repül.

7. HEADLESS MÓD

Hogyan kell be/ki-kapcsolni a headless módot?

Nyomja meg a (képen látható) gombot a távirányítón és tartsa nyomva 3 másodpercig, míg egy beep hangot nem hall. A távirányító hangot ad ki minden 3. másodpercben, majd jelzi, hogy a drón HEADLESS módban van.

Ha vissza szeretnék kapcsolni a drónt normál módba, tartsa lenyomva ugyanazt a gombot 3 másodpercig, míg beep hangot nem hall.

Ebben a módban a drón működése egyszerűbb, az előrefelé való repülés be van állítva függetlenül a drón helyzetétől.

Ha be szeretné állítani a drón új előrefelé mutató irányát, ki kell kapcsolnia a készüléket és újra kell konfigurálnia.

8. GYERE HAZA /BACK HOME/ MÓD

Amikor a drón leszáll, a LED villogása abbamarad és a készülék elmenti a repülés irányát és a kiinduló helyzetét. Majd nyomja meg a „Gyere haza” gombot, és a drón elkezd visszafelé repülni a kiindulási helyéhez függetlenül az aktuális pozíciójától és helyétől. A „Gyere haza” mód megszakításához, csak mozgassa meg az iránykart.

Megjegyzés: a drónban nincsen automatikus landolási funkció. A leszállást kézileg kell vezérelni.

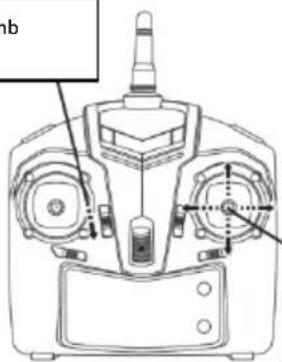

Gyere haza gomb (lefelé)

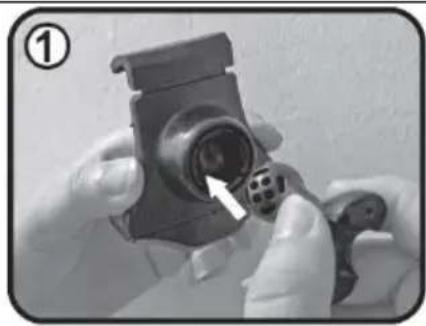

Erősítse az okostelefon tartót az állványhoz.

A tartó max. 6 colos átmérőjű okostelefonokkal kompatibilis.

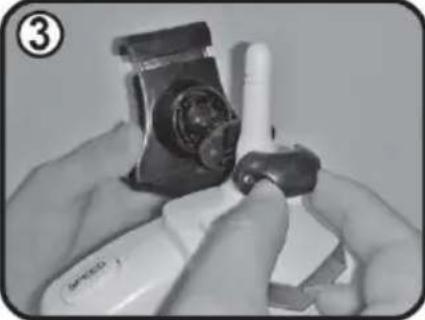

Erősítse a tartót a távirányítóhoz.
A mellékelt csavarhúzóval húzza meg a csavarokat.

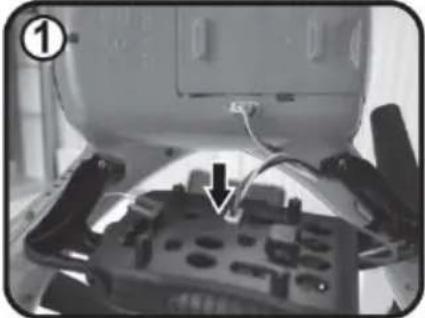

Csatlakoztassa a kábelt a kamerához és a drón WiFi portjához.

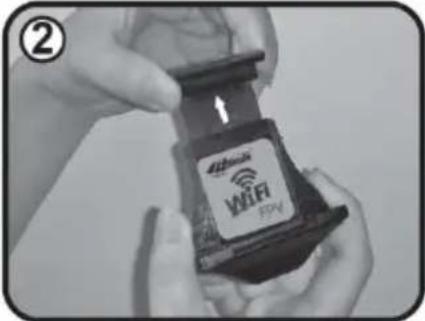

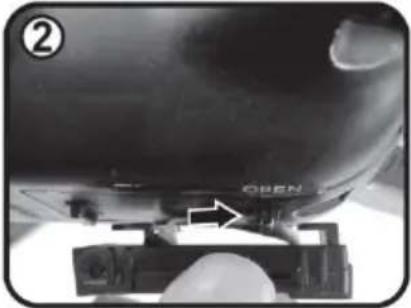

Csatlakoztassa a kamerát a drónhoz, csúsztassa be a foglalatba.

1. OKOSTELEFON SZOFTVER / OKOSTELEFON HASZNÁLATA A DRÓN IRÁNYÍTÁSÁHOZ

ANDROID alkalmazásAndroid 4.4 and above.
IOS alkalmazásiOS 7 and above.

Az alkalmazás (Helicute FPV) szintén letölthető Play store/áruházból.

Alkalmazás első futtatása és konfigurálása

(Drón irányítása okostelefon használatával):

• Kapcsolja be a drónt.
  • Telepítse az alkalmazást az okostelefonján.
• Lépjen be a Beállítások/Settings -> WiFi -> keressen rá a Helicute_FPV eszközre és csatlakozzon rá.
• Az okostelefonján futtassa a Helicute FPV alkalmazást.
  • Nyomja meg a(z) PLAY gombot.
• A kamera élő képe és a drón vezérlókara jelenik meg az okostelefon kijelzőjén.

Alkalmazás első futtatása és konfigurálása

(Drón irányítása a távirányítóval és a kamera képének megtekintésére az okostelefonnal):

• Kapcsolja be a drón.
• Párosítsa az eszközt a távirányítóval.
  • Telepítse az alkalmazást az okostelefonra.
• Lépjen be a Beállítások/Settings -> WiFi -> keressen rá a Helicute_FPV eszközre és csatlakozzon rá.
• Az okostelefonján futtassa a Helicute FPV alkalmazást.
  • Nyomja meg a(z) PLAY gombot.
• A kamera élő képe és a drón vezérlőkara jelenik meg az okostelefon kijelzőjén.
• Nyomja meg a(z) "Be/On" gombot és kikapcsolja a kart.

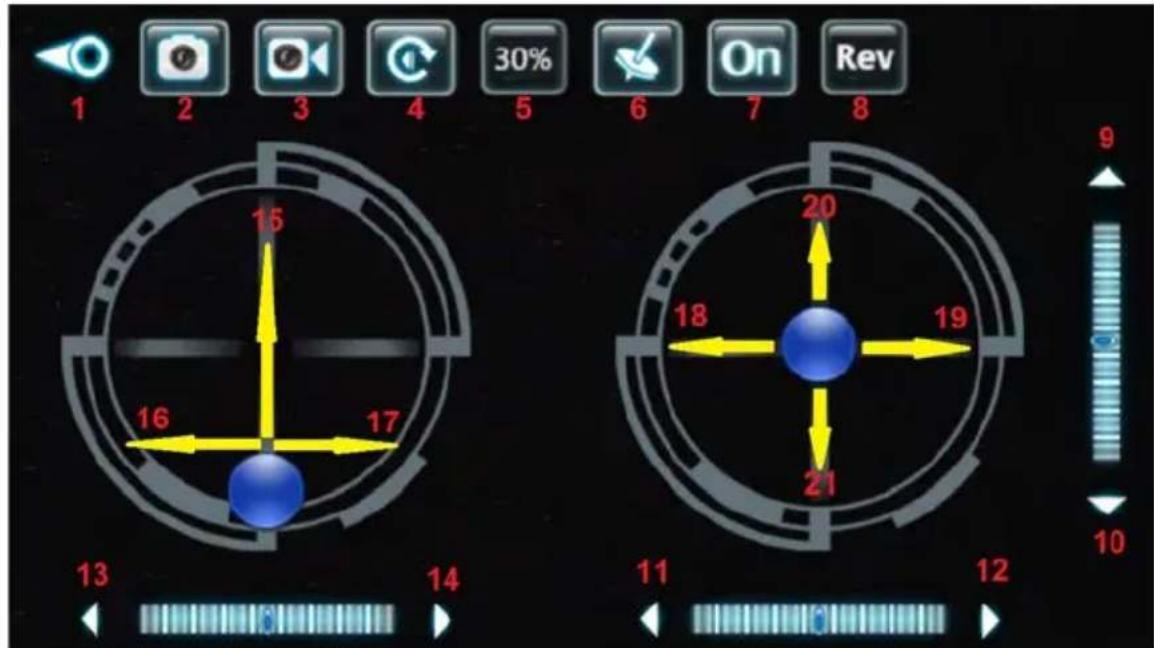

1. Visszalépés a főmenübe
2. Képkészítés
3. Videó rögzítése
4. Fájlok böngészése (videók, képek)
5. Sebesség mód (30%, 60%, 100%)
6. Giroszkóp használata a drón irányításához
7. A drón karjainak engedélyezése/letiltása
8. Fordított kép

9. Előrefelé való vezérlés kalibrálása

10. Hátrafelé való vezérlés kalibrálása

11. Baloldara való vezérlés kalibrálása
12. Jobboldalra való vezérlés kalibrálása
13. Balra fordulás kalibrálása
14. Jobbra fordulás kalibrálása
15. Gáz
16. Jobbra fordulás
17. Balra fordulás
18. Balra repülés
19. Jobbra repülés
20. Előrefelé repülés
21. Hátrafelé repülés

MEGJEGYZÉS: A rögzített videók és képek a következő mappákba mentődnek el X:\WiFiUFO\UFO_Video és X:\WiFiUFO\UFO_Photo, ahol az X" a meghajtó jele.

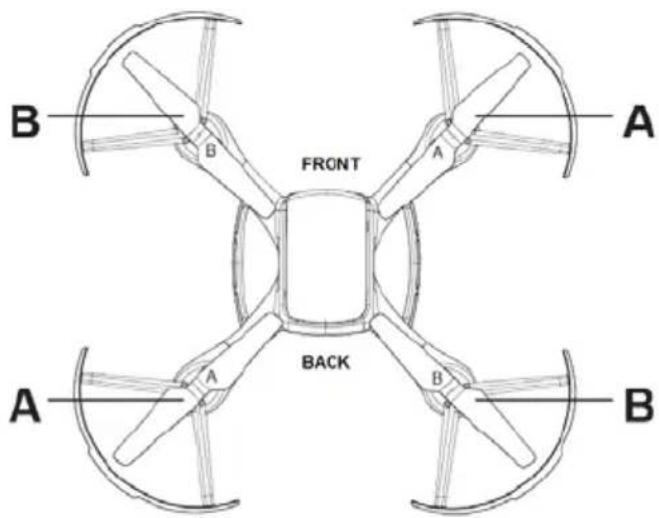

11. PROPELLER SZERELÉSE

Használja a csavarhúzót a propeller leszereléséhez, majd az újat az alábbiak szerint rögzítse:
