X-bee drone 3.5 - Dron Overmax - Bezpłatna instrukcja obsługi

Typ produktu	Dron quadkopter
Model	Dron X-bee 3.5
Marka	Overmax
Zalecany wiek	14 lat i więcej (poniżej 18 lat pod nadzorem osoby dorosłej)
Typ baterii drona	Akumulator litowo-polimerowy (Li-Po)
Pojemność baterii drona	3,4V 750mAh
Czas lotu	Do 10 minut
Czas ładowania	Około 150 minut
Wejście ładowarki	5V
Prąd ładowania ładowarki	0,8A
Typ baterii kontrolera	4 baterie AA (cynkowo-węglowe lub alkaliczne)
Czas pracy kontrolera	Około 18 godzin
Tryby prędkości lotu	3 tryby: Wolny, Normalny, Szybki
Specjalne funkcje	Tryb bezgłowy, Tryb powrotu do domu, Akrobacje 360°, Tryb 4
Kamera	Kamera WiFi FPV (w zestawie)
Uchwyt na smartfon	Kompatybilny ze smartfonami o przekątnej do 6 cali
Kompatybilność z aplikacją	Android 4.4+ i iOS 7+ za pomocą aplikacji Helicute FPV
Zastosowanie wewnątrz/na zewnątrz	Odpowiedni do użytku wewnątrz i na zewnątrz
Uwagi dotyczące bezpieczeństwa	Unikać kontaktu z wodą, unikać ciepła, nadzór osoby dorosłej podczas ładowania

Często zadawane pytania - X-bee drone 3.5 Overmax

Jaki typ baterii używa dron?

Dron używa akumulatora litowo-polimerowego (Li-Po) o pojemności 3,4V 750mAh.

Ile czasu zajmuje ładowanie baterii drona?

Czas ładowania wynosi około 150 minut (około 2,5 godziny) przy użyciu dołączonej ładowarki o natężeniu 0,8A.

Jak zsynchronizować kontroler z dronem?

1. Przesuń drążek gazu do najniższej pozycji. 2. Włącz kontroler. 3. Włóż baterię i włącz drona. 4. Umieść drona na płaskiej powierzchni. 5. Pchnij drążek gazu do przodu, a następnie do tyłu. Kontroler wyda dźwięk, a diody LED się ustabilizują, co oznacza udane parowanie.

Czym jest tryb bezgłowy i jak go włączyć?

W trybie bezgłowym kierunek przodu drona jest stały względem pilota, niezależnie od orientacji drona. Naciśnij i przytrzymaj odpowiedni przycisk przez 3 sekundy, aż usłyszysz sygnał dźwiękowy. Kontroler wydaje sygnał co 3 sekundy, gdy tryb jest aktywny.

Jak działa tryb powrotu do domu?

Po starcie dron zapamiętuje swoją pozycję początkową. Naciśnięcie przycisku Powrót do domu powoduje, że dron wraca do tego punktu. Nie ląduje automatycznie; musisz wylądować ręcznie. Porusz dowolnym drążkiem kierunku, aby przerwać.

Jak zainstalować kamerę i uchwyt FPV?

Przymocuj uchwyt na smartfon do stojaka, a następnie przymocuj go do kontrolera za pomocą śrubokręta. Podłącz kamerę do portu WiFi drona za pomocą kabla i wsuń kamerę w prowadnice drona. Uchwyt pasuje do smartfonów o przekątnej do 6 cali.

Jak wymienić śmigło?

Użyj śrubokręta, aby usunąć uszkodzone śmigło. Zamocuj nowe śmigło zgodnie ze schematem orientacji w instrukcji. Upewnij się, że kierunek obrotów jest prawidłowy (zgodnie z ruchem wskazówek zegara lub przeciwnie).

Jakie są tryby prędkości i jak je zmienić?

Naciśnij przycisk prędkości lotu, aby przełączać między Wolnym (1 sygnał), Normalnym (2 sygnały) i Szybkim (3 sygnały). Tryb 4 można aktywować, przytrzymując przycisk trybu przewrotu przez 3 sekundy.

Jak wykonywać akrobacje 360 stopni?

Naciśnij przycisk trybu przewrotu; kontroler wyda sygnał. W trybie przewrotu 3D pchnij drążek kierunku do przodu, do tyłu, w lewo lub w prawo, aby wykonać przewrót. Upewnij się, że jest wystarczająco dużo miejsca przed próbą.

Jaki jest minimalny wiek do obsługi tego drona?

Dron jest przeznaczony dla osób w wieku 14 lat i więcej. Użytkownicy poniżej 18 roku życia muszą korzystać z drona pod nadzorem osoby dorosłej. Początkujący powinni szukać wskazówek u doświadczonego pilota.

INSTRUKCJA OBSŁUGI X-bee drone 3.5 Overmax

** Produkt przeznaczony jest dla osób powyżej 14 roku życia**● Tym, którzy dopiero zaczynają przygodę z pilotowaniem dronów, sugerujemy kontakt z osobą o większym doświadczeniu w tej dziedzinie. Obsługa produktu przez użytkowników poniżej 18 roku życia powinna odbywać się wyłącznie pod nadzorem osób dorosłych.● Celem niniejszych zaleceń jest ochrona zarówno samego produktu i osób z niego korzystających, jak i osób postronnych oraz ich mienia.● Nieprawidłowa obsługa produktu może spowodować obrażenia osób oraz zniszczenie mienia.

PRODUKT PRZEZNACZONY DO UŻYTKU WEWNETRZNEGO I ZEWNETRZNEGO● Niniejszy produkt przeznaczony jest do użytku wewnętrznego i zewnętrznego. Przed rozpoczęciem korzystania z produktu należy upewnić się, że wybrany obszar jest wolny od przeszkód, a podczas sterowania zachowywać bezpieczną odległość od ludzi i zwierząt.● Nie należy korzystać z produktu w pobliżu linii elektrycznych.

PRODUKT NALEŻY CHRONIĆ PRZED ZAMOCZENIEMZarówno dron, jak i jego kontroler to urządzenia zbudowane z precyzyjnych komponentów elektronicznych, dlatego też nie należy dopuścić do ich zamoczenia. Kontakt z wodą, inną cieczą lub narażenie ich na działanie wilgoci mogą spowodować nieprawidłowe działanie urządzeń lub ich uszkodzenie .NIE NALEŻY WYSTAWIAĆ URZĄDZENIA NA DZIAŁANIE DESZCZU ANI WILGOCI

ZALECENIA ODNOSNIE BATERIIAby uniknąć potencjalnego zagrożenia pożarowego, nie należy zwierać styków baterii, umieszczacą ich w komorze niezgodnie z oznaczeniami polaryzacji, ani przekłuwać. Ładowanie akumulatora powinno odbywać się zawsze pod nadzorem osoby dorosłej, w miejscu niedostępnym dla dzieci.● NIE NALEŻY MIESZAĆ BATERII NIKLOWO-KADMOWYCH Z ALKALICZNYMI

ZALECENIA DOTYCZĄCE BATERII NI-MH● Upewnij się, że baterie są zainstalowane zgodnie z oznaczeniami polaryzacji (+ - ).NIE NALEŻY MIESZAĆ BATERII NIKLOWOKADMOWYCH Z ALKALICZNYMI● Jeśli wiemy, że dron nie będzie używany przez dłuższy okres czasu, należy wyjąć baterie z kontrolera, aby uniknąć wycieku elektrolitu, który mógłby doprowadzić do uszkodzenia urządzenia.ZUŻYTE BATERIE NALEŻY UTYLIZOWAĆ ZGODNIE Z LOKALNYMI PRZEPISAMI W PRZEZNACZONYCH DO TEGO MIEJSCACH.

ZALECENIA DOTYCZĄCE BATERII LITOWO-POLIMEROWYCH● W porównaniu z bateriami innego typu, baterie litowo-polimerowe obciążone są większym ryzykiem wystąpienia zdarzeń niepożądanych. Bardzo ważne jest więc w ich przypadku przestrzeganie wszystkich wytycznych operacyjnych. Producent i sprzedawca nie ponoszą żadnej odpowiedzialności za jakiekolwiek szkody powstałe w wyniku niewłaściwego użytkowania.Aby uniknąć ryzyka pożaru lub wybuchu należy używać wyłącznie ładowarki załączonej w zestawie. NIE NALEŻY zgniatać, demontować, palić, ani umieszczać baterii w komorze niezgodnie z oznaczeniami polaryzacji.Aby uniknąć śpieć, nie należy dopuszczać do sytuacji, w których części metalowe stykają się z biegunami baterii. POD ŻADNYM POZOREM NIE NALEŻY NIGDY PRZEKŁUWAĆ BATERII, GDYŻ MOŻE TO ZWIĘKSZYĆ RYZYKO POŻARU.● Ładowanie akumulatora powinno odbywać się zawsze pod nadzorem osoby dorosłej, w miejscu niedostępnym dla dzieci.● W przypadku nienaturalnego nadmiernego nagrzewania się baterii lub akumulatorów należy natychmiast zaprzestać ich używania oraz ładowania. W przeciwnym razie może to spowodować ich spuchnięcie, deformację lub wybuch zwiększając tym samym ryzyko wystąpienia pożaru.**ZUŻYTE BATERIE NALEŻY UTYLIZOWAĆ ZGODNIE Z LOKALNYMI PRZEPISAMI W PRZEZNACZONYCH DO TEGO MIEJSCACH. **NIE NALEŻY WYRZUCAĆ ZUŻYTYCH BATERII WRAZ Z ODPADAMI KOMUNALNYMI.ŁADUJĄCYCH SIE BATERII NIE NALEŻY POZOSTAWIAĆ BEZ NADZORU (NP. W NOCY)

PRODUKT NALEŻY TRZYMAĆ Z DALA OD OGNIA I ŻRÓDEŁ CIEPŁAZdalnie sterowane modele wykonane są z różnych rodzajów tworzyw sztucznych, podatnych na deformacje i uszkodzenia pod wpływem działania ekstremalnych temperatur (zarówno gorąca, jak i zimna). Produktu nie należy więc pozostawiać w miejscach, gdzie byłby on narażony na działanie ekstremalnych temperatur.

POMOC OSOBY MAJĄCEJ DOSWIADCZENIE W PILOTOWANIU DRONÓW, ·Mimo, iż produkt ten może być traktowany, jako zabawka, nie jest on przeznaczony dla osób poniżej czternastego roku życia. Osobom niedoświadczonym w pilotowaniu zdalnie sterowanych modeli dronów przypominamy, że czynność ta, zwłaszcza na etapie początkowym, wymaga stopniowego nabierania wprawy. Aby ułatwić osiągnięcie tej sprawności zalecamy ćwiczenia pod okiem osób wyspecjalizowanych w pilotowaniu modeli dronów.

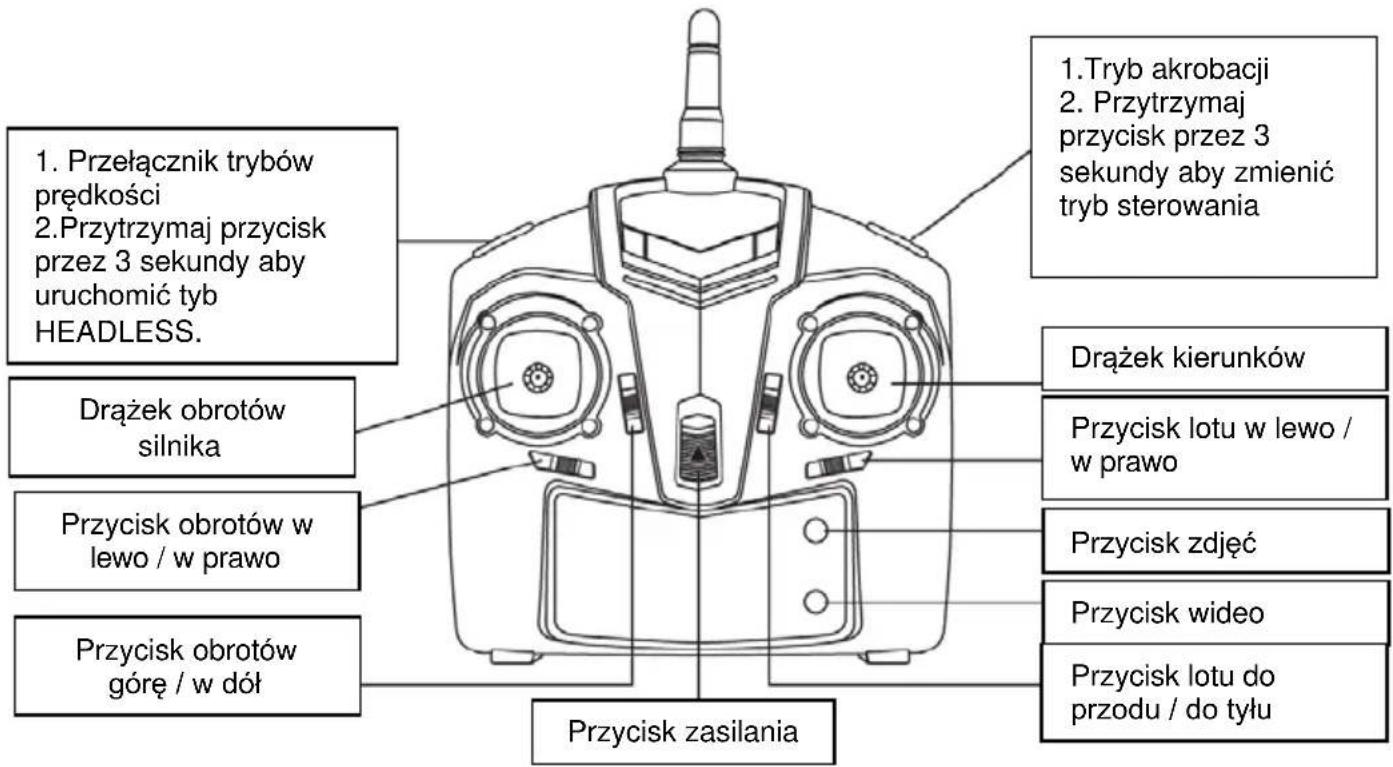

2. SCHEMAT KONTROLERA (NADAJNIKA)

3. INSTALACJA BATERII W KONTROLERZE (NADAJNIKU)

Użyj śrubokręta, aby otworzyć pokrywę baterii.

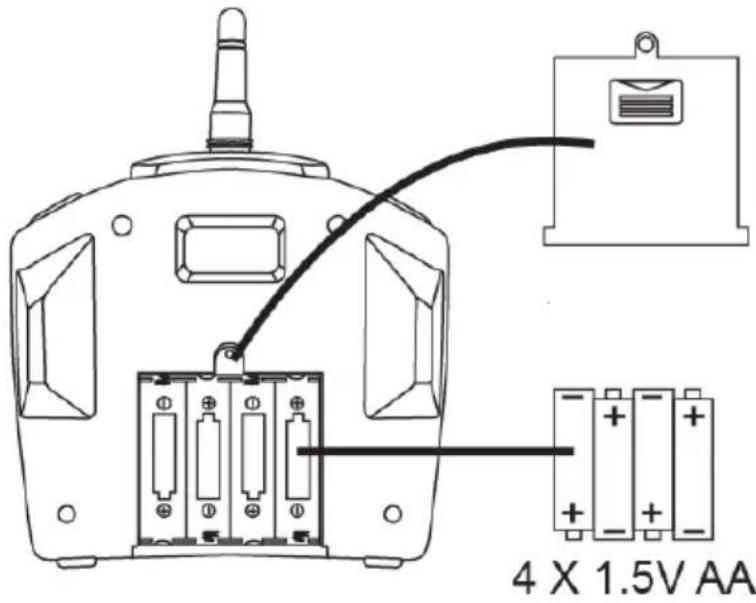

W komorze baterii umieść 4 baterie typu AA. Upewnij się, że baterie są umieszczone zgodnie z oznaczeniami polaryzacji (+ -). NIE NALEŻY ŁĄCZYĆ ZE SOBĄ BATERII RÓŻNEGO TYPU

Użyj załączonej do zestawu ładowarki, aby naładować akumulator drona.

** Do ładowania akumulatorów drona należy używać WYŁĄCZNIE ładowarki załączonej w zestawie.

Ładowanie akumulatora powinno odbywać się zawsze pod nadzorem osoby dorosłej.

Wskaźnik LED

Zielony - świeci	Czerwony - świeci
Ładowanie zakończone	Trwa ładowanie

Specyfikacje ładowarki

Wejście	Prąd ładowania	Maksymalne napięcie
5V	0,8A	4.2 ± 0.03V

Zależności pomiędzy typem baterii, czasem pracy na jednym cyklu oraz długością ładowania

Typ baterii	Specyfikacja baterii	Czas pracy	Czas ładowania
Akumulator litowo - polimerowy (Li-Poly)	3.4V 750mAh	Czas lotu drona: do 10 minut	Około 150 minut (przy prądzie ładowania ok. 0,8A)
Bateria cynkowo-węglowa (jednorazowa)	1,5V (GP 15G R4P)	Czas pracy kontrolera (nadajnika): 18 godzin	Jednorazowa (nie należy ładować)

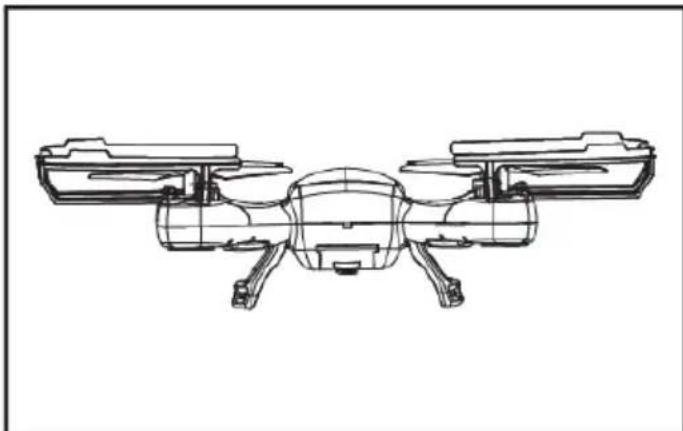

5. SYNCHRONIZACJA NADAJNIKA I ODBIORNIKA RC

Krok

1

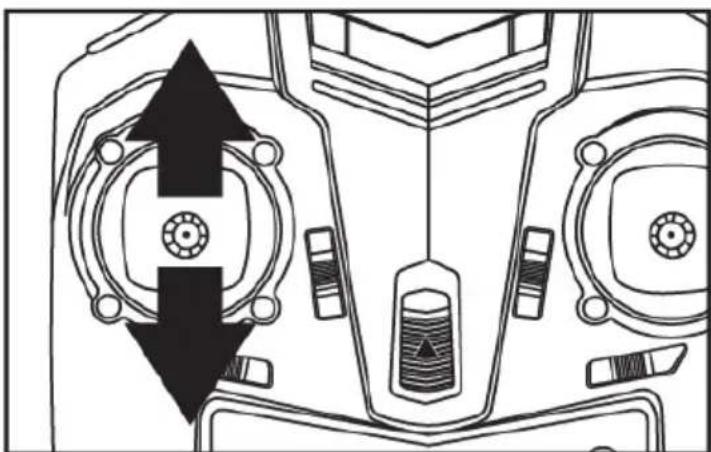

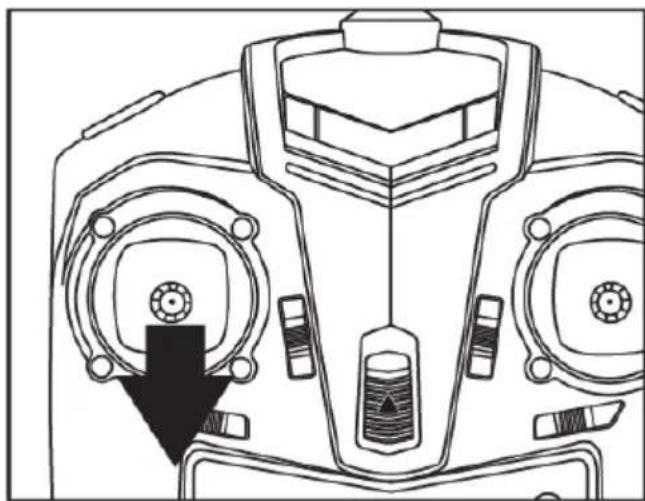

Ustaw drążek obrotów silnika do pozycji dolnej

Krok
2

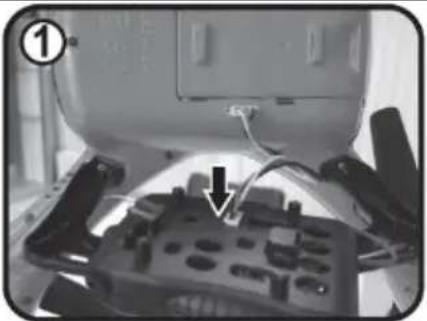

Otwórz pokrywę baterii i umieść baterię w urządzeniu. Podłącz wtyczkę baterii do gniazda

Krok 4

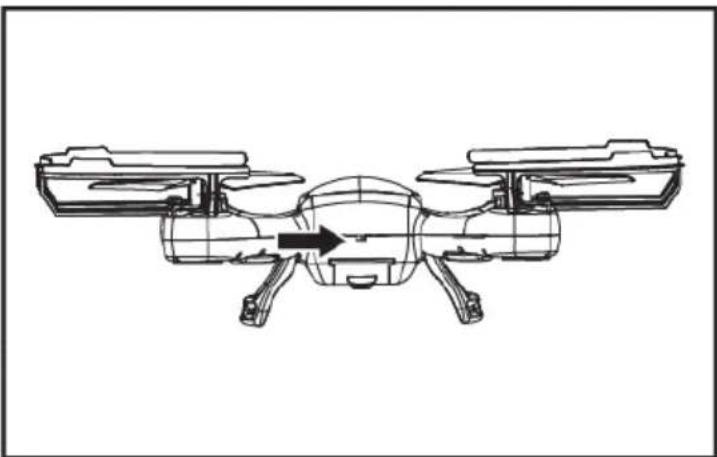

Włącz X-Bee Drone 3.5 używając przełącznika znajdującego się z tyłu urządzenia. Diody LED zaczną migać.

drona i zamknij pokrywę.

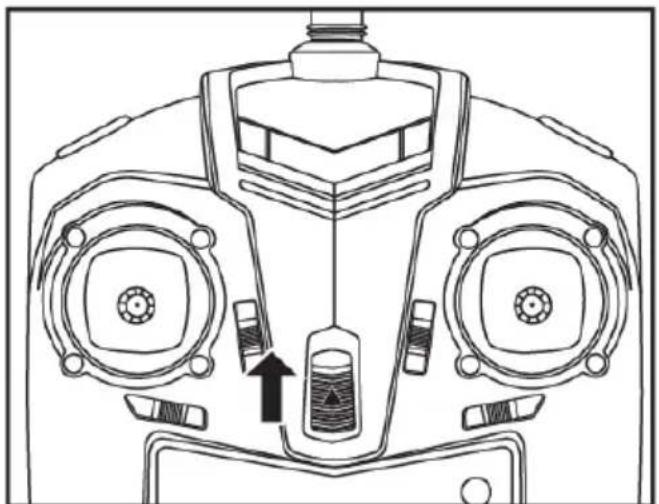

Krok 5Postaw drona na płaskiej równej powierzchni.	Krok6Przesuń drążek obrotów silnika do góry, następnie do dołu. Pilot wyda sygnał dźwiękowy informujący o połączeniu kontrolera z urządzeniem. Diody LED zaczną świecić ciągłym światłem. X-Bee Drone 3.5 jest gotowy do lotu

Automatyczna kalibracja

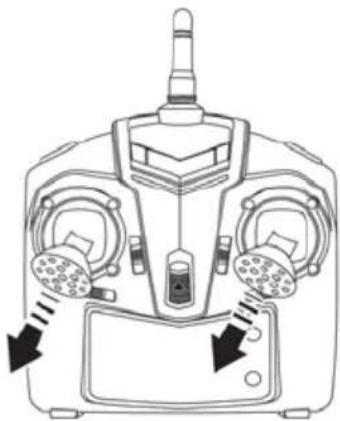

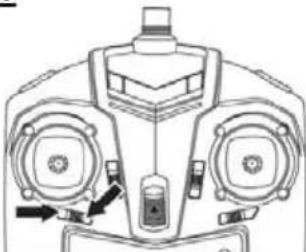

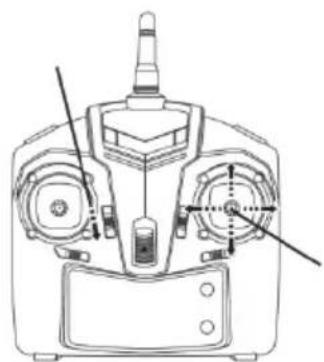

Przełącz tryb prędkości na tryb szybki (Mode 3). Postaw drona na płaskiej i równej powierzchni. Przestaw oba analogi do pozycji lewy dolny róg, tak jak na rysunku. Utrzymaj tę pozycję przez 10 sekund, diody LED drona mrugną kilka razy, po czym zaczną świecić nieprzerwanie. Następnie zwolnij analogi. Urządzenie jest gotowe do lotu.

Kontrola lotu do góry / dołu

Przesuń drążek obrotów silnika do przodu, dron poleci do góry.

Przesuń drążek obrotów silnika do tyłu, dron poleci do dołu.

Kontrola obrotu w lewo / prawo	Przesuń drążek obrotów silnika w lewo / prawo, dron obróci się w wybranym kierunku.
Kontrola lotu w lewo / prawo	Przesuń drążek kierunków w lewo / prawo, dron poleci w wybranym kierunku.
Kontrola lotu do przodu / tyłu	Przesuń drążek kierunków do przodu / tyłu, dron poleci w wybranym kierunku.
Kalibracja obrotów w lewo / prawo	Naciśnij przycisk obrotów w lewo, jeśli dron obraca się automatycznie w prawo. Naciśnij przycisk obrotów w prawo, jeśli dron obraca się automatycznie w lewo.
Kalibracja lotu w lewo / prawo	Naciśnij przycisk lotu w lewo, jeśli dron leci automatycznie w prawo.Naciśnij przycisk lotu w prawo, jeśli dron leci automatycznie w lewo.
Kalibracja lotu do przodu / tyłu	Naciśnij przycisk lotu do przodu, jeśli dron leci automatycznie do tyłu.Naciśnij przycisk lotu do tyłu, jeśli dron leci automatycznie do przodu.

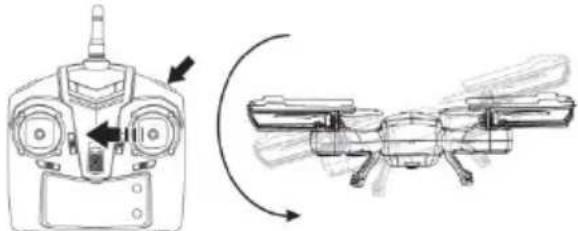

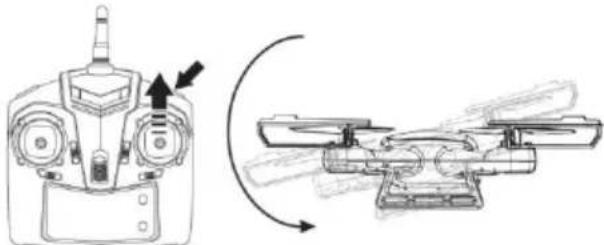

Akrobacje 360 stopni

Po naciśnięciu przycisku trybu akrobacji kontroler wyda sygnał dźwiękowy informujący o gotowości drona do wykonania obrotu o 360 stopni.

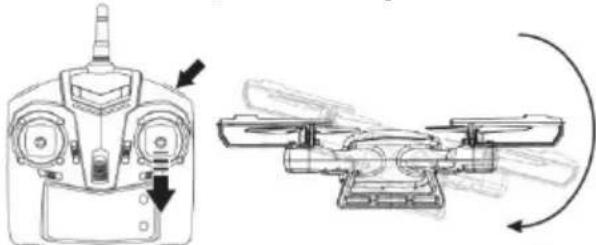

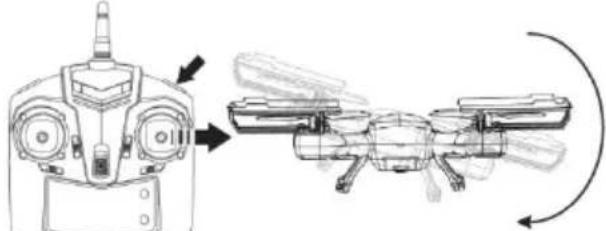

W trybie tym, po przechyleniu drążka kierunków w lewo, w prawo, do przodu lub do tyłu, dron wykona w wybranym kierunku obrót o 360 stopni.

Uwaga: przed wykonaniem ewolucji upewnij się, że w zasięgu drona masz wystarczająco dużo miejsca.

Flip 360 w lewo	Flip 360 w prawo
Flip 360 do tyłu	Flip 360 do przodu

Tryby prędkości

Urządzenie obsługuje trzy tryby prędkości lotu. Naciskaj przycisk trybu prędkości lotu, aby przełączać pomiędzy trybem wolnym, zwykłym i szybkim. O tym, który tryb jest aktywowany, informuje nas ilość sygnałów dźwiękowych. Mode 1 – tryb wolny – jeden sygnał dźwiękowy, Mode 2 – tryb zwykły – dwa sygnały dźwiękowe, Mode 3 – tryb szybki – trzy sygnały dźwiękowe.

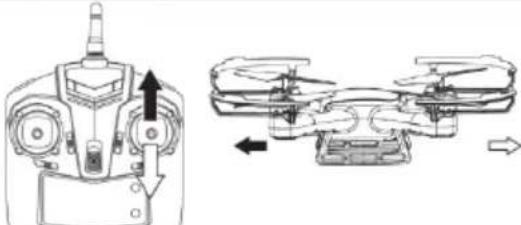

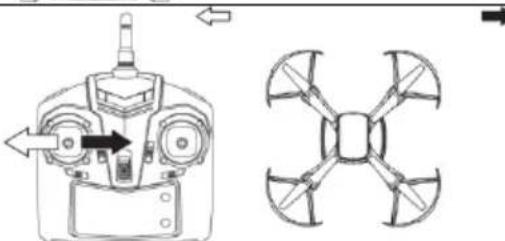

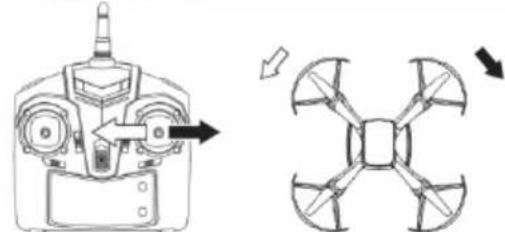

Tryb sterowania MODE4

Aby przełączyć tryb sterowania na MODE4, należy nacisnąć i przytrzymać przez 3 sekundy przycisk tryb akrobacji. Na potwierdzenie kontroler wyda sygnał dźwiękowy.

Aby powrócić do zwykłego trybu sterowania, należy nacisnąć ten sam przycisk i przytrzymać go przez 3 sekundy aż do usłyszenia sygnału dźwiękowego.

Przesuń drążek obrotów silnika do przodu, dron poleci do góry. Przesuń drążek obrotów silnika do tyłu, dron poleci do dołu.
Przesuń drążek kierunków do przodu / tyłu, dron poleci w wybranym kierunku.
Przesuń drążek obrotów silnika w lewo / prawo, dron poleci w wybranym kierunku.
Przesuń drążek kierunków w lewo / prawo, dron obróci się w wybranym kierunku.

7. TRYB HEADLESS

Jak włączyć/wyłączyć funkcję HEADLESS?

Naciśnij przycisk na kontrolerze (jak na zdjęciu) przez 3 sekundy do usłyszenia sygnału dźwiękowego. Kontroler będzie wydawał dźwięk co 3 sekundy, oznacza to że jesteś w trybie HEADLESS. Aby powrócić do zwykłego trybu, naciśnij ten sam przycisk przez 3 sekundy do usłyszenia sygnału dźwiękowego.

Tryb ustawia kierunek lotu do przodu niezależnie od ustawienia drona dla łatwiejszej kontroli. Jeśli chcesz zmienić ustawienie przodu drona, musisz wyłączyć urządzenie i ustawić je na nowo.

8. TRYB POWROTU DO MIEJSCA STARTU

Kiedy dron startuje, diody LED przestają migać, w tym czasie urządzenie programuje sobie kierunek, z którego wystartował dron. Po naciśnięciu przycisku powrotu do miejsca startu (niezależnie od ustawienia drona w powietrzu) urządzenie zacznie lecieć w kierunku z którego wystartowało. Aby przerwać powrót, wykonaj ruch prawym analogiem.

Uwaga: urządzenie nie ląduje automatycznie i podczas wykonywania tego polecenia należy kontrolować lot.

Połącz podstawkę z uchwytem na smartfon.
Uchwyt pasuje do smartfonów o maksymalnej przekątnej 6 cali.
Przymocuj uchwyt do kontrolera.
Dokręć śruby śrubokrętem dołączonym do zestawu.

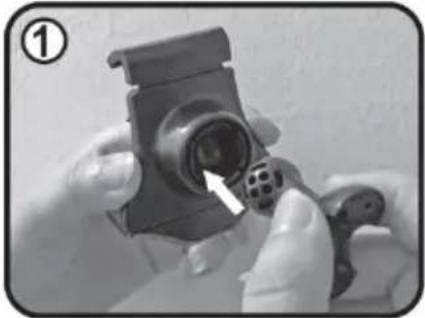

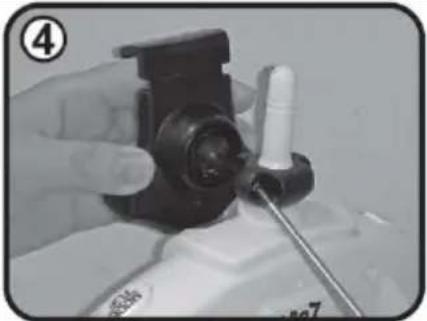

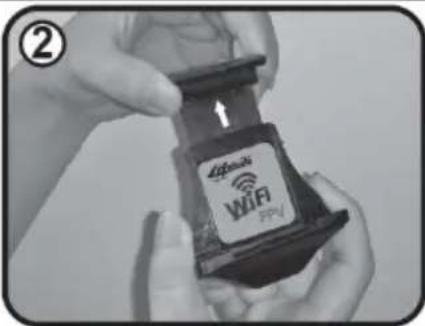

Podłącz przewód do kamery oraz do portu WIFI w urządzeniu.
Przyczep kamerę do drona, wsuwając ją w prowadniki.

10. OPROGRAMOWANIE I STEROWANIE ZE SMARTFONA

Aplikacja na ANDROID

Android 4.4 lub nowszy.

Aplikacja na IOS iOS 7 lub nowszy

Aplikacja jest również do pobrania ze sklepu Play pod nazwą Helicute FPV.

Pierwsze uruchomienie i konfiguracja aplikacji (sterowanie ze smartfonu):

• Włącz drona
• Zainstaluj aplikację na telefonie
• Wejdź w Ustawienia -> WIFI -> wyszukaj urządzenie Helicute_FPV i połącz się z nim
• Uruchom zainstalowaną aplikację Helicute FPV na telefonie
• Naciśnij PLAY
• Pojawi się podgląd z kamery oraz analogi do sterowania zdalnego

Pierwsze uruchomienie i konfiguracja aplikacji (sterowanie kontrolerem z podglądem FPV na smartfonie):

• Włącz drona
  • Sparuj urządzenie z kontrolerem
• Zainstaluj aplikację na telefonie
• Wejdź w Ustawienia -> WIFI -> wyszukaj urządzenie Helicute_FPV i połącz się z nim
• Uruchom zainstalowaną aplikację Helicute FPV na telefonie
• Naciśnij PLAY
• Pojawi się podgląd z kamery oraz analogi do sterowania zdalnego
• Naciśnij On aby wyłączyć analogi

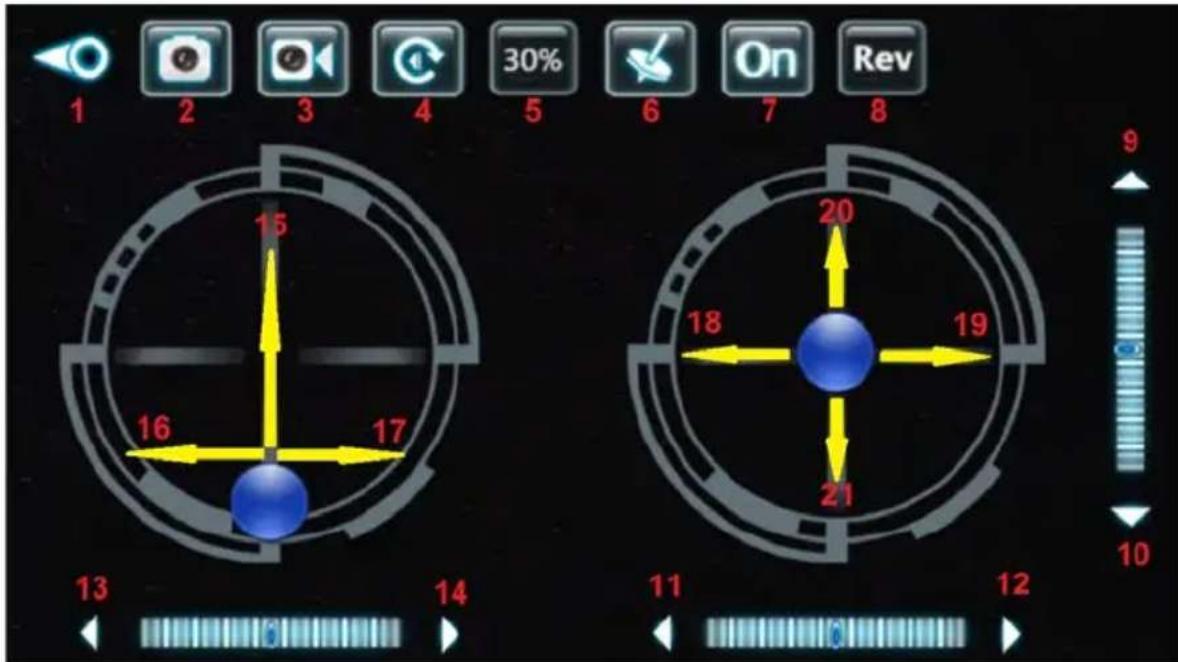

1. Powrót do menu
2. Zrób zdjęcie
3. Nagraj wideo
4. Przeglądaj pliki (nagrania wideo, zdjęcia)
5. Prędkość 30%, 60%, 100%
6. Sterowanie za pomocą żyroskopu
7. Włącz/wyłącz analogi
8. Odwróć obraz
9. Kalibracja lotu do przodu

10. Kalibracja lotu do tyłu

11. Kalibracja lotu w lewo

12. Kalibracja lotu w prawo
13. Kalibracja obrotu w lewo
14. Kalibracja obrotu w prawo
15. Przepustnica
16. Obrót w lewo
17. Obrót w prawo
18. Lot w lewo
19. Lot w prawo
20. Lot do przodu
21. Lot do tyłu

UWAGA: Zdjęcia i nagrania wideo zapisują się w X:\WiFiUFO\UFO_Video i X:\WiFiUFO\UFO_Photo, gdzie X oznacza nazwę dysku urządzenia.

11. WYMIANA ŚMIGIEŁ

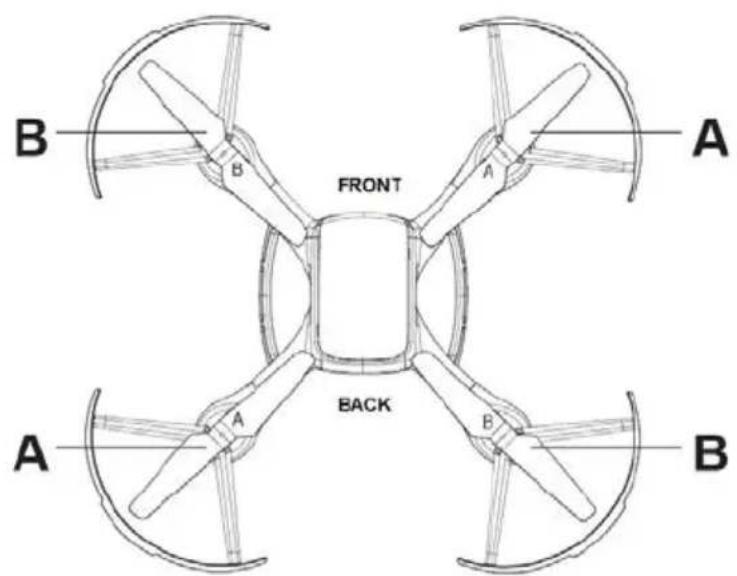

Użyj śrubokręta aby zdjąć śmigło, następnie założ nowy element według poniższego schematu:
