U-12ME2H7 - кондиционер PANASONIC - Бесплатное руководство пользователя

Тип продукта	Наружный блок коммерческого кондиционера
Модель	U-12ME2H7 (также U-12ME2H7E* для устойчивости к морскому воздуху)
Серия	2WAY (Тип ME2)
Хладагент	R410A
ПГП	1975
Режим охлаждения (внутренний)	14°C – 25°C (по влажному термометру)
Режим охлаждения (наружный)	-10°C – 52°C (по сухому термометру) / -10°C – 43°C с существующей трубой R22
Режим обогрева (внутренний)	16°C – 30°C (по сухому термометру)
Режим обогрева (наружный)	-25°C – 18°C (по влажному термометру)
Основные функции	Охлаждение и обогрев
Совместимые внутренние блоки	Кассетный однопоточный, кассетный двухпоточный, кассетный четырехпоточный, кассетный 60x60, настенный, потолочный, канальный низкопрофильный, канальный малой высоты с низким статическим давлением, канальный с высоким статическим давлением, напольный, скрытый напольный, канальный тонкий, канал забора свежего воздуха
Установка	Должен быть установлен квалифицированными специалистами
Электрические требования	См. паспортную табличку на напряжение; требуется отдельная розетка и УЗО/автомат защиты
Очистка	Не производите очистку внутреннего/наружного блока самостоятельно; обратитесь к авторизованному дилеру или специалисту
Меры безопасности	Используйте указанный хладагент; избегайте горючих газов; правильно заземляйте; отключайте питание перед обслуживанием; не вставляйте предметы в вентилятор
Ремонт	Не производите ремонт самостоятельно; обратитесь к продавцу или сервисному дилеру
Устойчивость к морскому воздуху	Модели с суффиксом "E" устойчивы к повреждению морским воздухом
Комплектующие	Только наружный блок; внутренний блок и пульты дистанционного управления продаются отдельно

Часто задаваемые вопросы - U-12ME2H7 PANASONIC

Какой хладагент использует Panasonic U-12ME2H7?

Блок использует хладагент R410A.

Каков потенциал глобального потепления (ПГП) хладагента?

ПГП R410A составляет 1975.

Каковы диапазоны рабочих температур для охлаждения и обогрева?

Для охлаждения: внутренний блок 14°C–25°C (по влажному термометру), наружный блок -10°C–52°C (по сухому термометру) или -10°C–43°C с существующей трубой R22. Для обогрева: внутренний блок 16°C–30°C (по сухому термометру), наружный блок -25°C–18°C (по влажному термометру).

Можно ли подключить этот наружный блок к любому внутреннему блоку?

Он совместим с широким спектром внутренних блоков, включая кассетные однопоточные/двухпоточные/четырехпоточные, настенные, потолочные, канальные и напольные типы.

Подходит ли U-12ME2H7 для прибрежных зон?

Модели с суффиксом E (например, U-12ME2H7E) предназначены для устойчивости к повреждению морским воздухом. Избегайте установки в местах, где возможно прямое попадание морской воды.

Как очищать наружный блок?

Не пытайтесь очищать блок самостоятельно. Обратитесь к авторизованному дилеру или специалисту для очистки.

Что делать, если кондиционер неисправен?

Немедленно прекратите работу, отключите электропитание и обратитесь к местному дилеру для ремонта.

Могу ли я установить блок самостоятельно?

Нет, установка должна выполняться квалифицированными монтажниками в соответствии с предоставленными инструкциями.

Что означает буква 'E' в номере модели?

Суффикс E указывает на устойчивость к повреждению морским воздухом, подходит для агрессивных сред.

Совместим ли U-12ME2H7 с существующей трубой R22?

Да, но при использовании существующей трубы R22 максимально допустимая наружная температура для охлаждения снижается до 43°C.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U-12ME2H7 PANASONIC

Перед использованием этого устройства внимательно прочитайте настоящую инструкцию по эксплуатации и сохраните ее для дальнейших справок.

УКРАЇНСЬКА

34 \~ 37

Благодарим вас за покупку данного изделия Panasonic. Данное изделие представляет собой внешний блок коммерческого кондиционера. Инструкции по установке прилагаются.

Содержание

● Меры предосторожности .... 30
● Меры предосторожности во время использования... 32
● Названия деталей 33
● Технические характеристики .... 38
• Внешний блок 38

Информация об изделии

При возникновении проблем или вопросов относительно кондиционера вам понадобится следующая информация. Модель и серийный номер указаны на паспортной табличке с нижней стороны корпуса.

Модель №

Серийный №

Дата приобретения

Адрес дилера

Номер телефона

Меры предосторожности

Следующие символы, используемые в данной инструкции, предупреждают о потенциально опасных условиях для пользователей, обслуживающего персонала или данного устройства:

ПРЕДУПРЕЖДЕНИЕ

Данный знак используется для обозначения опасного или ненадежного порядка действий, который может привести к получению тяжелых травм или смерти.

ПРЕДОСТЕРЕЖЕНИЕ

Данный знак используется для обозначения опасного или ненадежного порядка действий, который может привести к получению травм или повреждению имущества.

Запрещенные действия

Указания, которые необходимо соблюдать

• Внимательно прочтите данное Руководство по эксплуатации перед использованием кондиционера. Если вы всё-таки столкнетесь с трудностями или проблемами, проконсультируйтесь с дилером для получения помощи.
• Данный кондиционер предназначен для создания комфортных условий в помещении. Используйте его только по назначению, как описано в данном Руководстве по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ

Проконсультируйтесь с уполномоченным дилером или специалистом относительно использования указанного типа хладагента. Использование хладагента, отличного от указанного, может привести к повреждению изделия, разрыву, получению травмы и т.п.

Данный кондиционер не оснащен вентилятором для подачи свежего воздуха снаружи. При использовании в помещении газовых или масляных нагревательных приборов, расходующих большое количество кислорода в воздухе, необходимо регулярно открывать двери или окна. Иначе существует опасность удушья в случае падения концентрации кислорода.

Ни в коем случае не используйте и не храните рядом с кондиционером бензин или другие горючие вещества или жидкости — это очень опасно.

Запрещается использовать данное устройство в потенциально взрывоопасной атмосфере.

Ни в коем случае не прикасайтесь к устройству влажными руками.

Запрещается вставлять пальцы или другие предметы во внутренний или внешний блок кондиционера, вращающиеся ча могут привести к возникновению

В случае контакта хладагента с пламенем образуется токсичный газ.

В целях безопасности перед очисткой или сервисным обслуживанием обязательно выключите кондиционер и отключите питание.

Извлеките вилку питания из розетки, выключите прерыватель или выключите подачу питания, чтобы изолировать кондиционер от цепи питания в случае аварийной ситуации.

Не допускайте, чтобы пользователи выполняли очистку внутри внутренних и внешних блоков. Обратитесь к уполномоченному дилеру или специалисту по очистке.

В случае нарушения работы устройства не ремонтируйте его самостоятельно. Свяжитесь с местным дилером по продажам или сервисному обслуживанию для проведения ремонта.

Предусмотрите, чтобы для каждого блока использовалась отдельная штепсельная розетка, выключатель питания, прерыватель цепи при утечке на землю (ELCB) или устройство защиты от токов замыкания на землю (RCD) для защиты от перегрузки по току.

Предусмотрите, чтобы для каждого блока использовалась отдельная штепсельная розетка, а в стационарную электрическую проводку было встроено устройство полного разъединения с разделением контактов на всех полюсах в соответствии с правилами подключения проводки.

Для предотвращения возможных опасностей в случае нарушения изоляции блок следует заземлить.

Запрещается использовать модифицированный шнур, соединительный шнур, удлинитель или непредусмотренный шнур в перегрева и возгорания.

Прекратите использование изделия при возникновении любого отклонения/неисправности и извлеките вилку питания или выключите выключатель питания и прерыватель.

(Риск появления дыма/возгорания/ поражения электрическим током)

Примеры отклонения/неисправности:

• Часто срабатывает ELCB.
- Изделие иногда не начинает работать при включении.
- Иногда питание выключается при перемещении шнура.
- Во время работы возникает запах горения или аномальный шум.
- Деформация или аномально высокая температура корпуса.
- Утечка воды из внутреннего блока.
• Аномально высокая температура шнура или вилки питания.
- Нарушено управление скоростью вентилятора.
- Блок прекращает работу непосредственно после включения.
• Вентилятор не останавливается даже в случае прекращения работы.

Немедленно свяжитесь с местным дилером для проведения обслуживания/ремонта.

ПРЕДОСТЕРЕЖЕНИЕ

Данное устройство предназначено для использования опытными или обученными пользователями в магазинах, не предприятиях легкой промышленности или сельскохозяйственных предприятиях, либо для коммерческого использования неспециалистами.

Настоящее устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточными опытом или осведомленностью, за исключением случаев, когда они находятся под наблюдением или получают инструкции относительно использования устройства от лица, отвечающего за их безопасность. Необходимо следить за детьми, чтобы они не играли с устройством.

Пожарная сигнализация и выходные отверстия воздуховодов должны располагаться на расстоянии как минимум 1,5 м от блока.

Не охлаждайте и не нагревайте помещение слишком сильно, если в нем находятся младенцы или инвалиды.

Не включайте и не выключайте кондиционер с помощью выключателя питания. Используйте кнопку ВКЛ/ВЫКЛ работы.

Не вставляйте каких-либо предметов в выходное отверстие внешнего блока. Это опасно, поскольку вентилятор вращается с высокой скоростью.

Не прикарайтесь к воздухозаборнику или острому алюминиевому оребрению внешнего блока. Это может привести к получению травмы.

Не садитесь и не становитесь на блок. Это может привести к неожиданному падению.

Не вставляйте предметы в КОРПУС ВЕНТИЛЯТОРА. Вы можете получить травму или повредить устройство.

УВЕДОМЛЕНИЕ

• Иногда компрессор может останавливаться во время грозы. Это не является механической неисправностью. Устройство автоматически возобновит работу через несколько минут.
• Текст на английском языке является оригинальной инструкцией. Текст на других языках является переводом оригинальной инструкции.

Важная информация относительно использования хладагента

Данное изделие содержит фторированные парниковые газы, на которые распространяется действие Киотского протокола. Не допускайте выброса газов в атмосферу.

Тип хладагента: R410A

Значение GWP ^(1) : 1975

(1) GWP = потенциал глобального потепления

В зависимости от европейского или местного законодательства могут потребоваться периодические осмотры на отсутствие утечек хладагента. Для получения более подробной информации обращайтесь к местному дилеру.

Меры предосторожности во время использования

Установка

• Установка данного кондиционера должна быть надлежащим образом выполнена квалифицированными специалистами по установке в соответствии с Инструкциями по установке, прилагаемыми к устройству.
  ● Перед установкой убедитесь, что напряжение электросети в вашем доме или офисе совпадает с указанным на паспортной табличке.

ПРЕДУПРЕЖДЕНИЕ

Избегайте установки в следующих местах.

● Места с наличием дыма или горючего газа.
А также места с очень высокой температурой, например, теплицы.
● Места, где установлено оборудование, выделяющее большое количество тепла.

Внимание:

• Избегайте установки внешнего блока в местах, где на него может попадать соленая морская вода или воздух, содержащий серу во время спа-процедур.
  (Для защиты кондиционера от сильной коррозии)

Проводка

• Вся проводка должна соответствовать местным правилам эксплуатации и обслуживания электрических установок.
  (Для получения подробной информации обратитесь к вашему дилеру или квалифицированному электрику.)
  ● Каждый блок должен быть надлежащим образом заземлен с помощью заземляющего (или заземленного) провода или с помощью проводки питания.
  ● Прокладка проводки должна быть выполнена квалифицированным электриком.

Подготовка к работе

Включите питание за 5 часов до начала работы.

(Для прогрева)

- Оставляйте питание ВКЛ при непрерывном использовании.

ПРИМЕЧАНИЕ

Извлеките вилку питания из розетки, выключите прерыватель или выключите подачу питания, чтобы изолировать кондиционер от цепи питания в случае перерыва в использовании на длительное время.

Условия эксплуатации

Используйте кондиционер в следующем диапазоне температуры.

Внешний блок	Диапазон температуры внутри помещения	Диапазон наружной температуры
2WAY (Тип ME2)
Охлаждение	14°C ~25°C (*WBT)	-10°C ~52°C (*DBT)
		-10°C ~43°C (*DBT)*1
Обогрев 16°C	~30°C (*DBT)	-25°C ~18°C (*WBT)

*DBT: Температура сухого термометра

*WBT: Температура влажного термометра

*1: Максимальная допустимая температура данной системы кондиционирования при использовании существующей трубы R22 снижается до 43°C.

Информация для пользователей относительно сбора и утилизации старого оборудования и использованных батарей

[Информация по утилизации в других странах за пределами Европейского союза]

Данные символы действительны только в Европейском союзе. Если вы хотите утилизировать данные изделия, обратитесь в местные органы власти или к дилеру для получения информации о правильном способе утилизации.

Примечание для символа на батарее (два нижних примера символов):

Данный символ может использоваться в сочетании с символом химического элемента. В этом случае он соответствует требованиям, установленным Директивой для данного химического элемента.

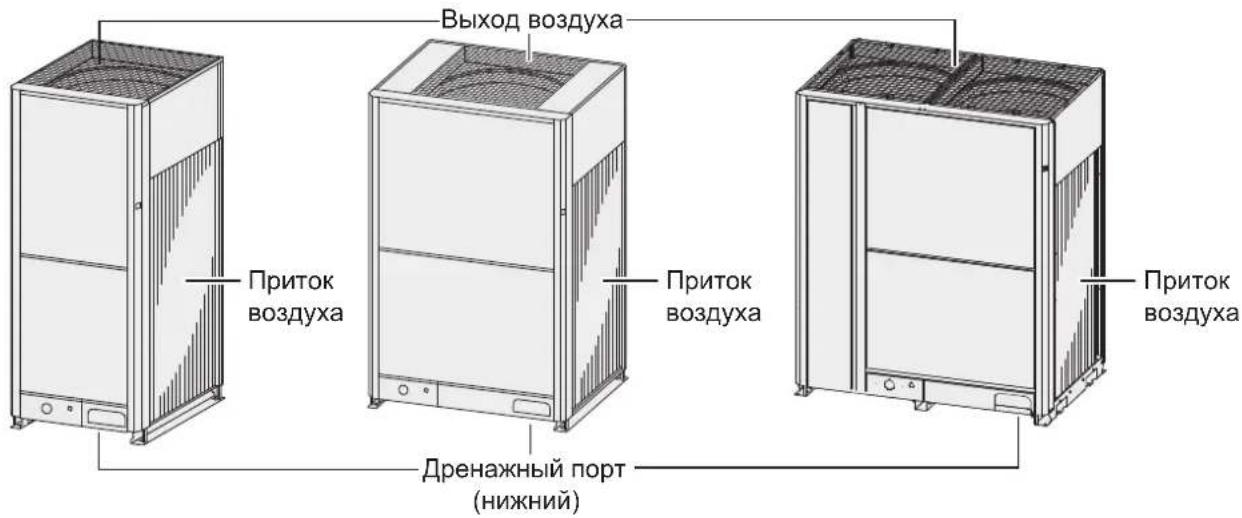

Названия деталей

Внешний блок

Тип ME2 (2WAY)

8,10 л.с. 12,14,16 л.с. 18,20 л.с.

Дополнительно

Беспроводной пульт дистанционного управления

Для всех внутренних блоков

Пульт дистанционного управления таймером

Модель № CZ-RTC4
Для всех внутренних блоков

Проводной пульт дистанционного управления с высокими техническими характеристиками

Модель № CZ-RTC3
CZ-RTC5
Для всех
внутренних блоков

Русский

Прочтите руководство по эксплуатации, прилагаемое к пульту дистанционного управления.

■ Регулировка направления воздушного потока

См. Инструкцию по эксплуатации, прилагаемую к внутреннему блоку.

Обслуживание

См. Инструкцию по эксплуатации, прилагаемую к внутреннему блоку.

■ Поиск и устранение неисправностей

См. Инструкцию по эксплуатации, прилагаемую к внутреннему блоку.

1006 Кадома, Кадома Сити, Осака, Япония

Импортёр

ООО«ПанасоникРус», РФ, 115191, г. Москва, ул. Большая Тульская, д. 11, 3 этаж.

тел. [phone]

*TCT: температура сухого термометра

*ТВТ: температура волого термометра
